Per verificare bene un componente non basta “fare una misura”: serve capire cosa dovrebbe fare quel pezzo nel circuito, con quale strumento conviene testarlo e quando la lettura può mentire. In questa guida trovi un metodo pratico per controllare resistori, diodi, condensatori e transistor, distinguendo le prove rapide da quelle davvero affidabili.
La differenza, nella pratica, è enorme. Un componente può sembrare guasto solo perché è collegato ad altri elementi in parallelo, oppure può risultare “buono” al multimetro e fallire appena il circuito lavora sotto carico. Se fai riparazioni, prototipi o manutenzione hobbistica, questo è il punto da impostare bene fin dall’inizio.
I punti che contano davvero quando si verifica un componente
- Prima si osserva, poi si misura: segni di bruciatura, gonfiore, ossido e piste rovinate spesso raccontano già metà della storia.
- Il multimetro copre la maggior parte delle prove base, ma non basta per tutto: su condensatori vecchi e guasti sotto carico servono strumenti in più.
- In circuito e fuori circuito non sono la stessa cosa: se la lettura è dubbia, spesso basta sollevare un terminale per togliere i rami in parallelo.
- La scarica dei condensatori non è opzionale: prima di toccare o misurare, va sempre controllata.
- Non ogni valore “strano” indica un guasto: tolleranze, temperatura e puntali influenzano molto il risultato.
Da dove parto prima di mettere i puntali
Io parto sempre da una verifica visiva. È il passaggio più veloce e, spesso, anche quello che evita la metà degli errori: un condensatore gonfio, una saldatura opaca, un pin spezzato o una pista annerita parlano più di una misura frettolosa. Se la scheda è stata alimentata male, l’occhio trova subito indizi utili.
Subito dopo mi chiedo che tipo di componente ho davanti. Un resistore, un diodo, un elettrolitico o un MOSFET non si giudicano con lo stesso criterio. Un valore nominale stampato sul corpo, uno schema elettrico o anche solo il contesto della scheda aiutano a capire cosa aspettarsi e a evitare diagnosi campate in aria.
Prima di qualunque test elettrico, c’è una regola che non salto mai: togliere alimentazione e scaricare i condensatori. Su piccole schede bastano pochi secondi, ma su alimentatori e circuiti con elettrolitici grossi la scarica va fatta con criterio, non “a caso”. Questo è ancora più importante se lavori su reti o alimentatori collegati alla presa, dove contano anche categoria del multimetro e integrità dei puntali.
Solo dopo questa fase ha senso scegliere lo strumento e decidere se misurare in circuito o isolando il pezzo. Ed è proprio qui che cambia il tipo di attrezzatura utile.

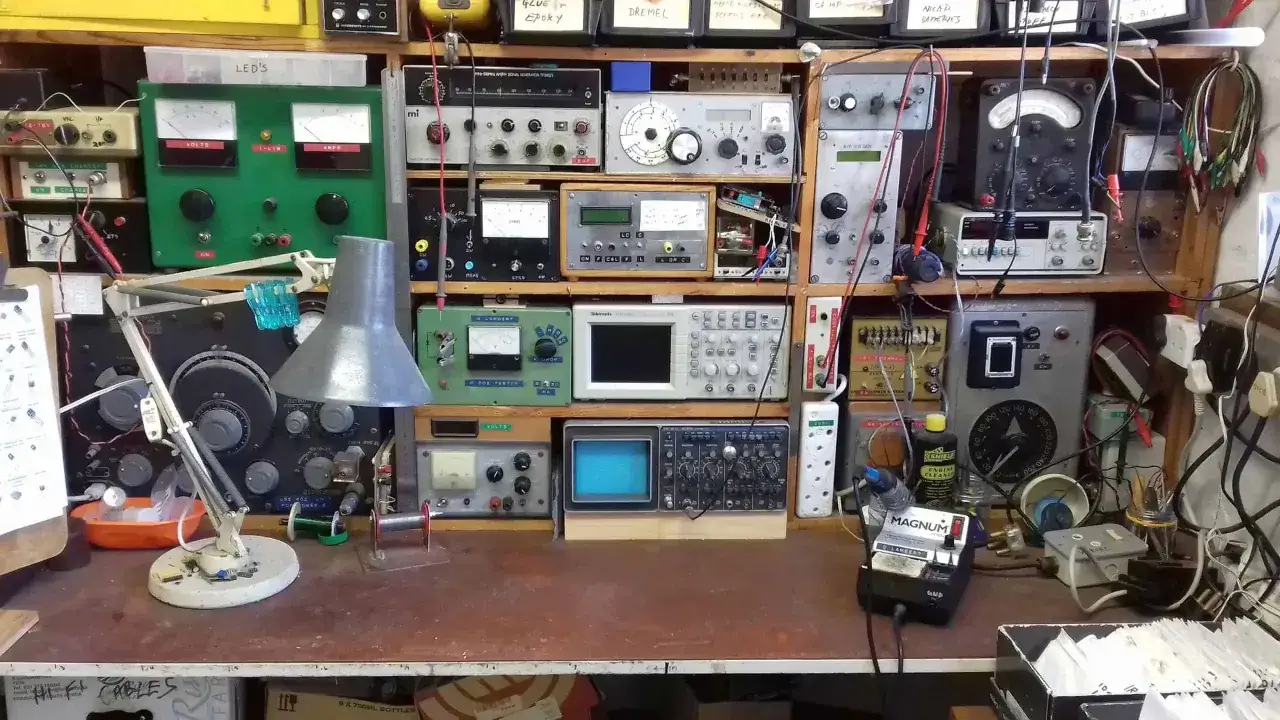

Gli strumenti che servono davvero
Per la maggior parte delle verifiche pratiche basta un buon multimetro digitale. Però, se vuoi fare diagnosi più pulite, conviene sapere quando un semplice DMM è sufficiente e quando invece serve un tool dedicato. Nella mia esperienza, il salto di qualità non arriva dal “multimetro più costoso”, ma dall’abbinare lo strumento giusto al componente giusto.
| Strumento | Quando lo uso | Cosa mi dice | Limite principale | Prezzo indicativo |
|---|---|---|---|---|
| Multimetro digitale | Resistori, continuità, diodi, tensioni di base | Valore ohmico, caduta di tensione, corto o circuito aperto | Può ingannare in circuito e non valuta bene i guasti dinamici | Circa 20-150 € |
| Misuratore ESR | Condensatori elettrolitici, soprattutto in alimentatori e schede con ripple | Resistenza serie equivalente, molto utile per scovare condensatori stanchi | Non sostituisce una misura completa della capacità | Circa 30-120 € |
| LCR meter | Condensatori e induttori quando serve più precisione | Capacità, induttanza, resistenza serie | Costa di più e richiede più tempo | Circa 60-400 € |
| Alimentatore da banco con limitazione di corrente | Avviamento controllato, ricerca di corti, test sotto carico | Come si comporta la scheda quando la si alimenta senza rischiare danni | Va usato con criterio, altrimenti si peggiora il guasto | Circa 80-300 € |
| Oscilloscopio | Ripple, commutazione, segnali instabili, guasti intermittenti | Il comportamento reale nel tempo, non solo il valore statico | Serve più esperienza per interpretarlo bene | Circa 250-800 € per l’ingresso |
Per una cassetta degli attrezzi hobbistica io considero essenziale almeno un multimetro con test diodo, continuità e capacità. Se poi lavori spesso su alimentatori o schede con condensatori anziani, un ESR meter diventa un acquisto molto più sensato di un accessorio “più trendy” ma meno utile.
La scelta dello strumento, però, non basta da sola: bisogna sapere come leggere davvero il componente. Ed è quello che faccio nella sezione successiva.
Come verifico i componenti più comuni
Quando parlo di prova pratica, io divido quasi sempre i componenti in quattro famiglie: resistori, diodi, condensatori e transistor. Sono i casi più frequenti sulle schede di hobby, negli alimentatori e nei piccoli circuiti di potenza, e coprono gran parte delle diagnosi quotidiane.
| Componente | Prova base | Valore atteso | Segnale d’allarme |
|---|---|---|---|
| Resistore | Ohmmetro | Vicino al valore nominale e dentro la tolleranza | Valore aperto, molto più alto o molto più basso del previsto |
| Diodo | Test diodo | Conduce in un solo verso con caduta tipica del tipo di diodo | Conduce in entrambi i versi o non conduce mai |
| Condensatore | Capacità e, se possibile, ESR | Capacità vicina alla targa e ESR non anomala | Gonfiore, perdita, corto o ESR molto alta |
| Transistor | Test giunzioni con multimetro | Giunzioni coerenti con il tipo NPN, PNP o MOSFET | Giunzioni in corto o comportamento incoerente |
Resistori
Con i resistori la logica è semplice, ma ci sono due trappole. La prima è dimenticare la tolleranza: un resistore al 5% non deve leggere il valore esatto, deve stare nel suo intervallo. La seconda è misurarlo in circuito senza considerare i rami in parallelo. Su una scheda affollata, un 10 kΩ può sembrare da 6,8 kΩ solo perché un altro percorso lo sta “scaricando” di lato.
Se il valore è basso, sotto 1 Ω, il discorso cambia ancora: la resistenza dei puntali pesa moltissimo. In quel caso io non mi fido di una lettura secca senza compensazione o senza una misura comparativa. Per i resistori di potenza e per quelli di precisione, la verifica fuori circuito resta la strada più pulita.
Diodi e LED
Il test diodo è il metodo più utile e rapido. In un diodo al silicio sano, in diretta mi aspetto in genere una caduta intorno a 0,55-0,75 V; per uno Schottky il valore scende spesso verso 0,2-0,4 V. Un LED, invece, può mostrare una caduta molto diversa a seconda del colore e della tecnologia, spesso tra 1,6 e 3,3 V.
La prova che cerco è questa: in un verso il componente conduce, nell’altro no. Se conduce in entrambi i versi, sospetto un corto. Se non conduce mai, sospetto un circuito aperto. Con gli zener, però, non mi fermo al test diodo: per capire la tensione di breakdown serve una prova dedicata con alimentazione e resistenza serie.
Condensatori
Qui serve più prudenza che con quasi tutto il resto. Un condensatore elettrolitico può sembrare “buono” a colpo d’occhio e avere invece una ESR troppo alta, cioè una resistenza interna che lo rende inefficace sotto ripple. È un difetto tipico di alimentatori switching, schede audio e moduli che lavorano a impulsi.
Con il multimetro in modalità capacità io faccio un controllo grossolano: il valore deve essere vicino a quello dichiarato, tenendo conto della tolleranza stampata sul corpo. Ma se il componente è critico, o se la scheda mostra sintomi intermittenti, preferisco aggiungere una misura ESR. In pratica: la capacità dice se il pezzo ha ancora “il numero giusto”, l’ESR dice se sa ancora lavorare bene.Se il condensatore è gonfio, perde liquido o mostra una resistenza anomala da un terminale all’altro, la diagnosi è già abbastanza chiara. Se invece misuri in circuito, i risultati possono essere molto meno affidabili, perché altri componenti influenzano la lettura.
Leggi anche: Come testare un transistor con il multimetro senza errori
Transistor e MOSFET
Un transistor bipolare si presta bene al test con la funzione diodo del multimetro: le giunzioni base-emettitore e base-collettore devono comportarsi come due diodi coerenti con il tipo NPN o PNP. Se trovo una giunzione in corto netto, il sospetto di guasto diventa forte.
Con i MOSFET sono un po’ più severo: il multimetro mi aiuta a capire se gate, drain e source presentano corti evidenti e se il diodo interno è coerente, ma non basta per dire che il componente commuta bene. Un MOSFET può essere “quasi sano” da fermo e cedere appena la corrente sale. Per questo, quando il circuito lo consente, io aggiungo sempre un controllo sotto alimentazione limitata.
Quando conosco bene il componente, la diagnosi diventa molto più veloce. E proprio per evitare falsi positivi o falsi negativi, la distinzione tra misura in circuito e fuori circuito è decisiva.
Misure in circuito e fuori circuito non dicono la stessa cosa
La misura in circuito è comoda, veloce e spesso sufficiente per orientarsi. Però è anche quella che genera più ambiguità, perché il multimetro non “vede” solo il componente: vede tutto ciò che gli sta intorno. Se ci sono rami in parallelo, giunzioni semiconduttive o percorsi di scarica, la lettura può cambiare parecchio.
Fuori circuito, invece, la prova è più pulita. In molti casi basta sollevare un terminale per capire se il valore anomalo dipende davvero dal pezzo o dal contesto della scheda. È un gesto semplice, ma riduce tantissimo le sostituzioni inutili.
- Misura in circuito quando vuoi un controllo rapido e il circuito è semplice.
- Isola il componente se il valore è incoerente o se la scheda ha molti rami in parallelo.
- Lavora fuori circuito quando il componente è critico, costoso o difficile da recuperare.
- Non fidarti del primo numero se la scheda è piena di semiconduttori e reti di protezione.
Se il risultato resta dubbio anche fuori circuito, allora il sospetto si sposta su un problema di contorno: saldatura, pista, connettore o alimentazione. Ed è qui che entrano in gioco gli errori più comuni.
Gli errori che fanno sembrare guasto un componente sano
Il primo errore è banale ma frequente: misurare con il circuito ancora alimentato. Oltre al rischio per la scheda, il multimetro può restituire valori senza senso, soprattutto su diodi e condensatori. Il secondo errore è sottovalutare i puntali usurati o i contatti sporchi: una punta ossidata falsifica la lettura più di quanto molti immaginino.
Un altro classico riguarda la continuità. Il beep non significa sempre “circuito perfetto”: su molti strumenti suona sotto poche decine di ohm, ma la soglia cambia da modello a modello. Per questo io uso il segnale acustico come indizio, non come verdetto assoluto.
Poi ci sono gli errori di contesto. Un resistore in circuito può essere trascinato da altri componenti, un condensatore può caricarsi e scaricarsi mentre misuri, un transistor può sembrare guasto perché una giunzione è letta attraverso il resto della rete. Quando il valore non torna, la domanda giusta non è subito “è rotto?”, ma “cosa sta influenzando questa misura?”
Infine, c’è il problema della temperatura. Su componenti di potenza e regolazione, una misura a freddo e una sotto carico non raccontano sempre la stessa storia. È uno dei motivi per cui, quando la scheda è critica, controllo anche il comportamento in esercizio.
Quando il problema non è il componente
Se una scheda continua a dare problemi dopo un test apparentemente corretto, io guardo sempre il contorno. Le saldature fredde, i connettori ossidati, le piste lesionate e le masse instabili sono responsabili di moltissimi guasti intermittenti. In pratica, il componente spesso viene accusato prima del vero colpevole.
Su alimentatori e circuiti di potenza, poi, il punto debole è spesso altrove: un regolatore che oscilla, un ripple eccessivo o un condensatore che non regge il carico reale possono creare sintomi identici a un guasto del componente principale. Qui il multimetro da solo non basta più; serve osservare il comportamento sotto tensione, meglio ancora con limitazione di corrente e, se possibile, con l’oscilloscopio.
Io faccio sempre una domanda pratica: il problema è statico o dinamico? Se è statico, il DMM spesso basta. Se compare solo quando la scheda lavora, allora il test deve salire di livello. Questo approccio evita molte sostituzioni inutili e porta più in fretta alla causa vera.
Il metodo che uso per chiudere una diagnosi senza cambiare pezzi a caso
Quando voglio arrivare a una conclusione pulita, seguo una sequenza molto semplice: controllo visivo, misura a scheda spenta, isolamento del componente se la lettura è dubbia, riaccensione con corrente limitata e verifica finale sotto carico. Non è una procedura sofisticata, ma è quella che taglia gli errori più costosi.
- Guardo prima saldature, segni di calore, ossido e gonfiore.
- Misuro il componente con il metodo più adatto al suo tipo.
- Se il valore non convince, isolo almeno un terminale.
- Rialimento la scheda in modo controllato, senza forzare la corrente.
- Solo alla fine decido se sostituire il pezzo o cercare un difetto nel circuito attorno.
Se devo ridurre tutto a una regola pratica, direi questa: misura meno, interpreta meglio. Un multimetro ben usato, qualche controllo fuori circuito e un po’ di disciplina nel leggere il contesto valgono più di una serie di sostituzioni fatte alla cieca. Per lavorare bene, io terrei sempre sul banco un DMM affidabile, un piccolo alimentatore regolabile e almeno un metodo rapido per scaricare e verificare i condensatori: con questo minimo copri già la gran parte delle verifiche utili su schede e componenti.
