Nel lavoro pratico sui circuiti, il collegamento in serie è una delle basi che conviene saper leggere al volo. In questo articolo trovi una spiegazione chiara di come funziona, cosa succede a corrente e tensione, quando conviene davvero usarlo e quali errori eviterei io per primo quando monto o verifico un circuito.
Tre regole bastano per leggere una serie senza esitazioni
- La corrente attraversa tutti i componenti lungo un solo percorso.
- La tensione totale si ripartisce tra gli elementi collegati uno dopo l’altro.
- Se un elemento si apre o si rompe, l’intero ramo si interrompe.
- Con i resistori le resistenze si sommano; con i condensatori la capacità equivalente diminuisce.
- In molte applicazioni elettroniche la serie è utile, ma non è la scelta giusta quando serve indipendenza tra i carichi.
Che cosa cambia quando i componenti sono messi in fila
Una connessione in serie è semplice da riconoscere: i componenti sono disposti uno dopo l’altro e condividono lo stesso percorso elettrico. In pratica, la corrente che entra nel primo elemento esce dal successivo con lo stesso valore, perché non ha vie alternative in cui dividersi.
Qui sta il punto che più spesso chiarisce tutto. In una serie, la corrente resta uguale lungo tutta la catena, mentre la tensione si divide tra i vari componenti in base alle loro caratteristiche. Se il circuito ha due resistori da 100 Ω e 220 Ω alimentati a 9 V, la resistenza equivalente è 320 Ω e la corrente vale circa 28 mA; la caduta di tensione non sarà identica sui due resistori, ma proporzionale al loro valore.
Questa logica vale bene per i resistori, ma anche per altre famiglie di componenti. Con le celle o batterie in serie, ad esempio, le tensioni si sommano; con i condensatori, invece, accade l’opposto sul fronte della capacità equivalente. Io trovo utile ricordare la serie come una specie di “coda ordinata”: tutto passa da lì, senza biforcazioni. Da questa base passa poi la domanda più pratica: quando conviene davvero usarla?Quando conviene e quando no
Nella progettazione elettronica la serie ha senso quando mi serve un solo flusso di corrente e voglio sfruttare la somma o la ripartizione delle grandezze elettriche. È una soluzione naturale per molte stringhe di LED, per i partitori resistivi, per alcune catene di sensori e per l’assemblaggio di batterie in pacco quando l’obiettivo è alzare la tensione disponibile.
Le situazioni in cui la preferisco sono abbastanza concrete:
- Stringhe di LED, dove la stessa corrente attraversa tutti i diodi e la tensione totale si distribuisce tra di loro.
- Partitori di tensione, quando serve un riferimento intermedio da due resistenze in serie.
- Pacchi batteria, quando la priorità è aumentare la tensione nominale.
- Catene di protezione o supervisione, dove un’apertura del circuito deve fermare tutto per sicurezza.
Ci sono però casi in cui la serie è poco adatta. Se un componente si guasta, l’intero ramo si ferma. Se vuoi che ogni carico funzioni in modo indipendente, il parallelo è quasi sempre la scelta migliore. Anche sul piano energetico bisogna ragionare con freddezza: la serie non “crea” potenza, redistribuisce solo tensione e corrente secondo il carico. Da qui nasce il passaggio più utile per chi legge uno schema: riconoscerla senza dubbi.
Come riconoscerlo su uno schema e sul banco
Su uno schema elettrico io cerco prima di tutto un percorso continuo, senza diramazioni. Se vedo un componente collegato direttamente al successivo e non incontro nodi in cui la corrente possa dividere la strada, quasi sempre sono davanti a una serie.
Ci sono alcuni indizi pratici che aiutano molto:
- Stessa corrente in tutti i componenti: è il segno più affidabile.
- Nessun bivio: il circuito non offre rami paralleli tra i componenti della serie.
- Tensione che si ripartisce: misurando con il multimetro, la somma delle cadute deve tornare con la tensione di alimentazione, al netto di piccole differenze e tolleranze.
- Interruzione totale in caso di guasto: se apri un solo punto della catena, il flusso si interrompe per tutti gli elementi a valle e a monte.
Sul banco, la prova più semplice è misurare la caduta di tensione ai capi dei singoli componenti. Se i valori sommati non tornano, io controllo subito tre cose: polarità, continuità dei collegamenti e valore reale dei componenti. Nei LED, per esempio, basta un collegamento invertito o una resistenza sbagliata per falsare tutto. Una volta chiarito questo, il confronto con il parallelo diventa molto più intuitivo.

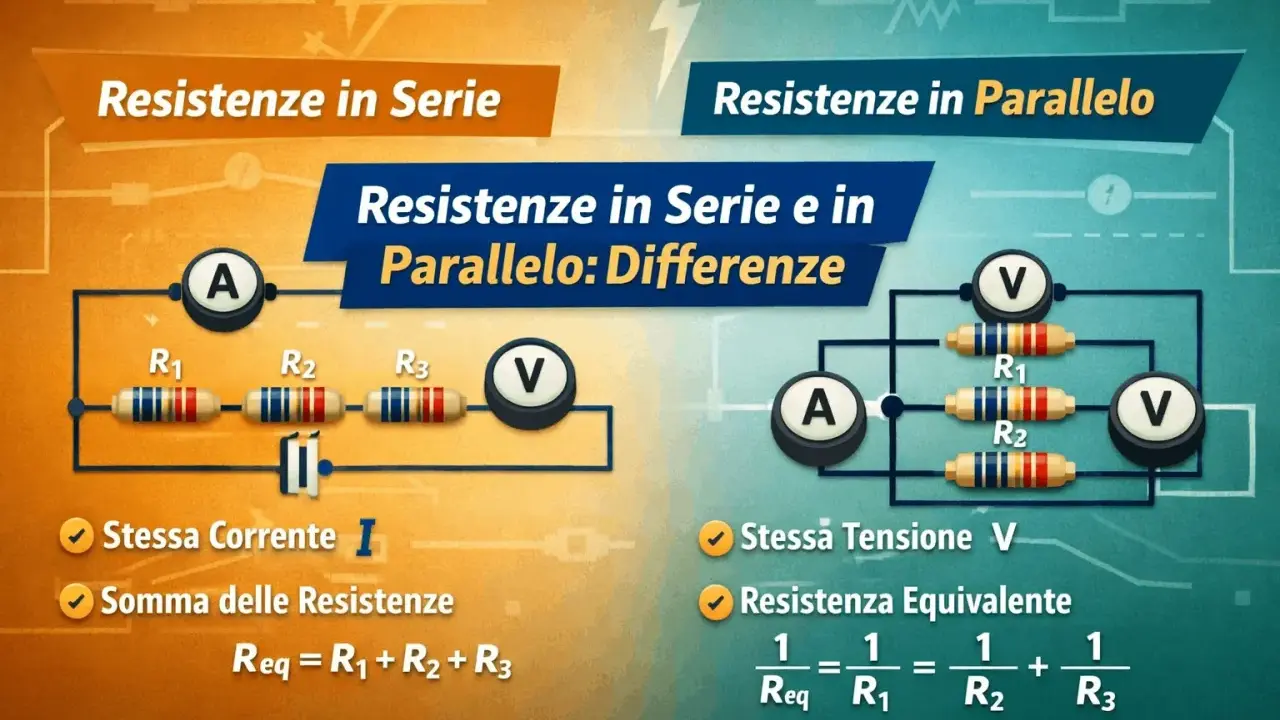

Serie e parallelo a confronto
Chi confonde i due schemi di solito non sbaglia per teoria, ma per lettura rapida. Una tabella essenziale aiuta più di molte spiegazioni astratte.
| Caratteristica | Serie | Parallelo |
|---|---|---|
| Percorso della corrente | Un solo percorso | Più percorsi |
| Corrente | Uguale in tutti gli elementi | Si divide tra i rami |
| Tensione | Si ripartisce tra i componenti | Uguale su ogni ramo |
| Guasto di un elemento | Spesso ferma l’intero circuito | Di solito non ferma gli altri rami |
| Uso tipico | LED, partitori, pacchi batteria | Impianti domestici, carichi indipendenti |
| Effetto sui resistori | Le resistenze si sommano | La resistenza equivalente diminuisce |
Questa differenza pratica spiega perché in casa quasi tutto è cablato in parallelo: se spegni una lampada, le altre restano accese. In elettronica, invece, la serie torna spesso utile quando devo controllare il comportamento di una sola corrente lungo l’intera catena. Da qui arrivano anche gli errori più comuni, che valgono la pena di essere smontati con precisione.
Gli errori più comuni che fanno perdere tempo
Il primo errore che vedo spesso è scambiare una catena lineare per una serie pura anche quando c’è una derivazione nascosta. Basta un nodo in più per cambiare la lettura del circuito. Per questo non guardo mai solo la forma grafica: seguo i nodi e verifico il percorso della corrente.
Il secondo errore è dimenticare che la tensione non si conserva uguale in ogni elemento. Nei resistori in serie, se uno ha un valore molto alto, si prende una parte maggiore della tensione. Questo è normale, non è un difetto dello schema. Però diventa un problema se il componente ha un limite di dissipazione basso e il progetto non lo considera.
Terzo errore, molto pratico: usare componenti non adatti alla somma delle tensioni o alle condizioni termiche del ramo. Con i condensatori in serie, per esempio, la capacità equivalente scende e il componente con capacità minore si trova spesso a sopportare la quota di tensione più critica. Con i LED, invece, il problema è quasi sempre la corrente: senza limitazione adeguata, la serie può sembrare corretta ma fallire in pochi secondi.
Quarto errore: ignorare la tolleranza dei componenti. Due resistori da 100 Ω nominali non sono sempre esattamente 100 Ω. Nelle misure di laboratorio questo si vede subito, soprattutto quando si lavora con tensioni basse e margini stretti. Per questo io considero sempre il valore reale, non solo quello stampato sul corpo del componente. C’è poi un’ultima verifica che faccio quasi sempre prima di alimentare tutto.
Le verifiche che faccio prima di alimentare il circuito
Quando preparo un circuito in serie per una prova reale, mi fermo su quattro controlli rapidi. Mi evitano quasi sempre errori banali ma costosi in tempo.
- Controllo la continuità con il multimetro, soprattutto se la catena è lunga o montata su breadboard.
- Verifico i valori nominali dei resistori, dei LED o dei condensatori prima di applicare tensione.
- Sommo mentalmente le cadute previste per capire se l’alimentazione è sufficiente.
- Valuto il margine di sicurezza, soprattutto su dissipazione e tensione di lavoro dei componenti.
Se il ramo contiene una stringa di LED, io calcolo prima la tensione totale approssimativa dei diodi e poi la resistenza limitatrice. Se invece ci sono resistori in serie, controllo che la potenza dissipata da ciascuno resti sotto il limite dichiarato, con un margine reale e non teorico. Nei pacchi batteria, infine, mi interessa ricordare una cosa semplice: la tensione sale, ma la capacità in ampereora non raddoppia solo perché ho messo più celle una dopo l’altra.
Quello che conviene ricordare quando passi dalla teoria alla pratica
La serie è utile quando vuoi una catena ordinata, una sola corrente e un comportamento prevedibile dei componenti. È meno utile quando cerchi resilienza, indipendenza tra i carichi o la possibilità di isolare un guasto senza fermare tutto. In elettronica questa distinzione conta più della definizione scolastica, perché cambia davvero il modo in cui progetti, misuri e ripari.
Se devo lasciarti una regola concreta, è questa: prima chiediti se ti serve somma di tensioni, stessa corrente o indipendenza dei rami. La risposta ti porta quasi sempre verso la scelta giusta. E quando il circuito non torna, io ricomincio da lì, perché in questo tipo di connessioni il comportamento reale è molto più leggibile di quanto sembri all’inizio.
