In elettronica, capire che cosa sia davvero GND evita errori molto concreti: letture di tensione sbagliate, collegamenti invertiti e guasti che sembrano misteriosi. Il dubbio su gnd positivo o negativo nasce proprio quando si confonde il riferimento del circuito con la polarità della sorgente. La risposta breve è questa: GND non è positivo né negativo in senso assoluto, ma diventa uno o l’altro solo rispetto all’architettura dell’alimentazione che stai usando.
Le idee da fissare subito
- GND è prima di tutto un riferimento di misura, non un polo con polarità fissa.
- Nei circuiti DC a singola alimentazione GND coincide spesso con il negativo, ma è una convenzione, non una legge.
- In alimentazioni bipolari il riferimento può stare nel mezzo tra +V e -V.
- Terra di protezione, neutro e massa del circuito non sono sinonimi.
- Prima di collegare un modulo conviene sempre leggere schema, serigrafia e datasheet.

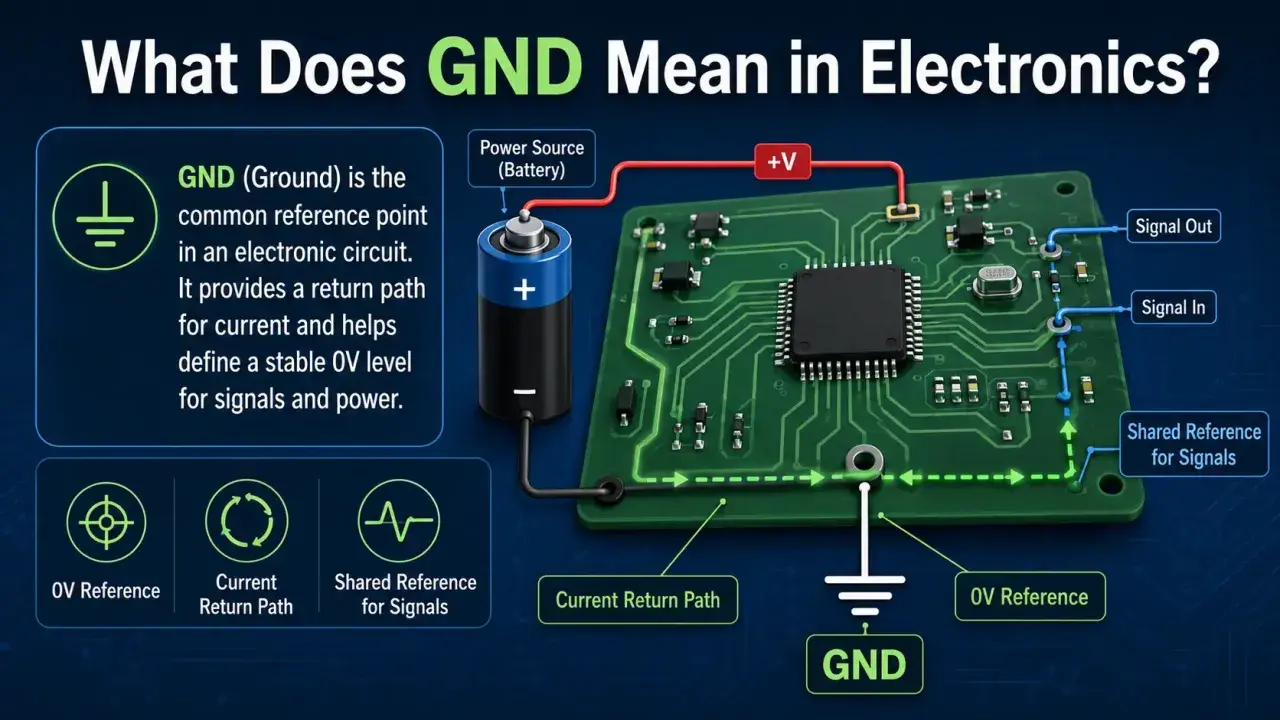

Che cosa indica davvero GND in un circuito
GND sta per ground, ma in pratica nei circuiti elettronici indica quasi sempre il punto preso come zero volt di riferimento. Tutte le altre tensioni si misurano rispetto a quel nodo: 5 V significa 5 V rispetto a GND, non “5 V in assoluto”.
Questa è la parte che spesso si perde all’inizio. La tensione non è un valore isolato, è sempre una differenza di potenziale tra due punti. Se sposto il riferimento, cambia il modo in cui leggo i numeri, anche se il circuito continua a funzionare nello stesso modo.
Per questo, quando progetto o verifico una scheda, io tratto GND come un punto di confronto e non come un’etichetta di polarità. Da qui si capisce perché, in molti casi, il negativo e la massa coincidono, ma non perché debba essere sempre così.
Questa distinzione diventa molto più utile quando si guarda al caso più comune: i circuiti alimentati in corrente continua con una sola sorgente.Perché in molti circuiti GND coincide con il negativo
Nei sistemi a singola alimentazione, come una batteria da 9 V, un alimentatore da 12 V o gran parte dei moduli per Arduino e sensori, il nodo GND viene collegato al polo negativo della sorgente. È una scelta pratica: semplifica lo schema, rende immediate le misure e riduce i dubbi durante il cablaggio.
In questi casi il ragionamento è lineare: il positivo è il rail di alimentazione, il negativo è il ritorno della corrente, e GND rappresenta il punto comune. Ecco perché molti finiscono per usare “massa” e “negativo” quasi come se fossero la stessa cosa.
- Su una scheda a 5 V, GND è spesso il lato da cui si parte per misurare tutto il resto.
- Su un alimentatore da banco, il terminale nero è quasi sempre il riferimento comune.
- Nei moduli digitali, i pin GND vanno messi in comune per avere segnali leggibili correttamente.
Il punto critico è che questa abitudine funziona bene solo finché resta dentro il perimetro di un’alimentazione semplice. Appena il circuito cambia struttura, la scorciatoia smette di essere affidabile.
Quando GND può essere positivo o stare nel mezzo
Esistono circuiti in cui il riferimento non coincide con il negativo della sorgente, e qui nasce gran parte della confusione. Nei sistemi a alimentazione bipolare, per esempio ±12 V o ±15 V, GND può stare nel mezzo tra le due ramificazioni: da quel punto si misurano sia tensioni positive sia tensioni negative.
In altri casi il sistema è costruito con positive ground, cioè con il riferimento collegato al lato positivo dell’alimentazione. Sono situazioni meno comuni nell’elettronica amatoriale, ma esistono e, se non le riconosci subito, rischi di invertire i tuoi riferimenti mentali. Analog Devices mostra bene questo tipo di casi quando parla di conversione verso tensioni negative: il ground dell’integrato non coincide necessariamente con il ground dell’intero sistema.
| Scenario | Dove si trova GND | Cosa significa in pratica |
|---|---|---|
| Singola alimentazione DC | Di solito sul polo negativo | È il riferimento a 0 V e il ritorno della corrente |
| Alimentazione bipolare | Nel punto centrale tra +V e -V | Le tensioni possono essere sia positive sia negative rispetto a GND |
| Positive ground | Sul polo positivo | La polarità va letta al contrario rispetto all’abitudine più comune |
| Sistemi isolati | Ogni sezione può avere il proprio riferimento | Non bisogna dare per scontato che tutti i GND siano collegati tra loro |
In sintesi, GND non “ha” una polarità fissa: la polarità la decide il circuito. E proprio per questo conviene distinguere bene GND da terra, che è un altro errore molto frequente.
GND, terra e neutro non sono la stessa cosa
Nel linguaggio quotidiano si mescolano spesso tre concetti diversi: massa del circuito, terra di protezione e neutro di rete. In realtà svolgono funzioni differenti e non vanno trattati come equivalenti.
| Termine | Funzione | Polarità | Nota pratica |
|---|---|---|---|
| GND o massa | Riferimento elettrico del circuito | Dipende dal sistema | Può coincidere con il negativo, con il positivo o con il centro |
| Terra di protezione | Sicurezza contro i guasti | Non è un polo di alimentazione | Serve a deviare correnti pericolose verso terra |
| Neutro | Conduttore della rete AC | Non va interpretato come massa del circuito | Nel domestico italiano a 230 V non è un riferimento da usare come GND elettronico |
Questa distinzione conta molto quando colleghi un progetto elettronico alla rete o a un contenitore metallico. In un impianto ben progettato il telaio, la terra e la massa del segnale possono dialogare, ma non sono la stessa cosa e non devono essere uniti “per sicurezza” a caso.
Quando questa separazione è chiara, diventa molto più semplice leggere uno schema senza cadere negli errori classici di cablaggio.
Come leggere uno schema senza fare assunzioni sbagliate
Il modo più rapido per non sbagliare è partire dai simboli e non dalle abitudini. Se vedo GND, COM, 0V, chassis ground o PGND, non li tratto come parole intercambiabili finché non controllo il contesto dello schema.
- Individuo prima i rail di alimentazione: +V, -V, VCC, VDD, VSS, VEE.
- Verifico quale nodo è usato come riferimento di misura.
- Controllo il datasheet, soprattutto se il componente lavora con tensioni negative o alimentazioni isolate.
- Misuro con il multimetro rispetto al GND dichiarato, non rispetto a quello che “sembra” il negativo.
- Se ci sono due alimentazioni separate, non collego le masse senza aver capito se devono davvero condividere lo stesso riferimento.
Questa attenzione è utile anche nei moduli economici, dove la serigrafia può essere chiara ma il significato elettrico meno immediato. Un pin etichettato GND può essere il ritorno di un singolo stadio, la massa logica di una scheda o il riferimento di un convertitore che genera una tensione negativa. Sono casi diversi, e il comportamento cambia parecchio.
Io mi fido sempre di più di uno schema elettrico che di una supposizione visiva: è una regola semplice, ma evita molti guai.
La regola pratica che uso prima di collegare un filo
Se devo dare una risposta utile in una sola riga, è questa: GND non è positivo né negativo per definizione; è il riferimento che il circuito decide di chiamare zero volt. Nella maggior parte dei progetti a singola alimentazione coincide con il polo negativo, ma appena entri in alimentazioni bipolari, sistemi isolati o topologie particolari, quella equivalenza va ricontrollata.
La verifica corretta è sempre la stessa: guardo lo schema, identifico il riferimento, confronto i nodi con il datasheet e solo dopo collego. È un passaggio breve, ma fa la differenza tra un montaggio che funziona al primo colpo e uno che richiede ore di diagnosi.
Se lavori spesso con circuiti a bassa tensione, tieni questa abitudine come una regola di base: non chiederti se GND “è” positivo o negativo in astratto, chiediti rispetto a quale sorgente e a quale riferimento stai ragionando. È lì che l’elettronica smette di sembrare ambigua e comincia a diventare leggibile.
