Le verifiche che contano davvero per capire se un transistor è sano
- Il test a diodo è il punto di partenza: base-emettitore e base-collettore devono condurre in un solo verso.
- Su un BJT al silicio, una caduta di circa 0,6-0,7 V è normale; valori molto diversi meritano attenzione.
- Un circuito con batteria, resistenza e LED serve a vedere se il transistor commuta davvero sotto carico.
- Se collettore ed emettitore conducono sempre, spesso c’è un corto interno o un guasto grave.
- La diagnosi è molto più affidabile fuori circuito o con almeno una gamba sollevata dalla scheda.
In pratica, un controllo serio parte dalle giunzioni e finisce sotto carico
Quando controllo un transistor, non mi accontento di sapere se “passa corrente” o no. Voglio capire come si comportano le sue giunzioni interne, perché un BJT funziona in modo molto simile a due diodi messi in relazione tra loro. Se la base-emettitore e la base-collettore rispondono bene, il componente ha almeno una struttura elettrica credibile; se poi riesce anche a pilotare un carico, allora la prova è davvero utile.
Qui c’è un punto importante: il test con il multimetro ti dice se il transistor è probabilmente sano o probabilmente guasto, ma non sostituisce una misura del guadagno reale né una verifica completa in regime di lavoro. Io lo uso come filtro iniziale, non come verdetto assoluto. Ed è proprio per questo che conviene affiancare al controllo a diodo uno schema semplice con LED e resistenza.
Per i MOSFET il ragionamento cambia, perché gate, drain e source non si valutano allo stesso modo. In questo articolo mi tengo sul terreno più utile per la maggior parte delle riparazioni leggere e dei piccoli progetti: transistor bipolari NPN e PNP. Da qui in poi la logica è semplice, ma va seguita con precisione. Il passo successivo è il controllo più rapido e pulito che io farei su qualsiasi banco.

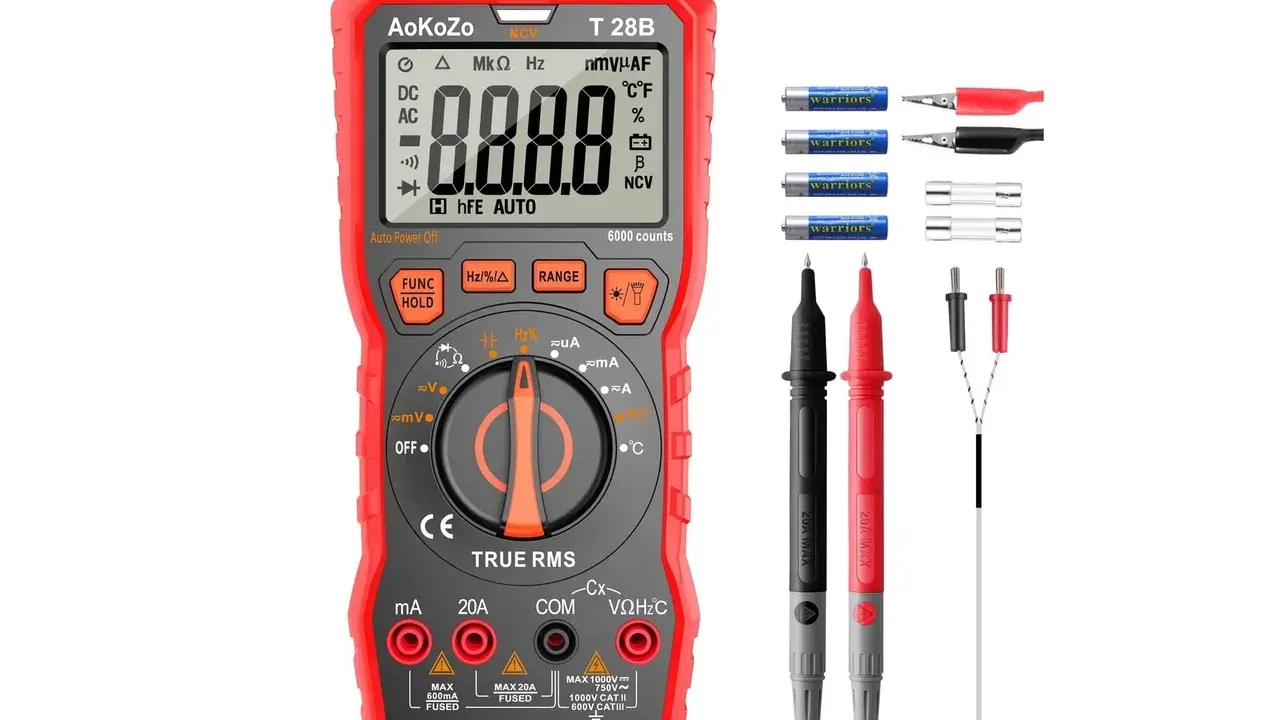

Lo schema più semplice con il multimetro in modalità diodo
Il metodo che uso più spesso è il test in modalità diodo. Non serve alimentazione esterna, non servono montaggi complessi e, se il transistor è fuori circuito, si capisce subito se le giunzioni base-emettitore e base-collettore si comportano come dovrebbero. È il controllo più veloce per distinguere un BJT integro da uno aperto, in corto o semplicemente montato male.
| Misura | NPN sano | PNP sano | Interpretazione pratica |
|---|---|---|---|
| Base - emettitore | Conduce con puntale rosso sulla base | Conduce con puntale nero sulla base | Caduta tipica: 0,6-0,7 V circa |
| Base - collettore | Conduce con puntale rosso sulla base | Conduce con puntale nero sulla base | Stesso comportamento della giunzione base-emettitore |
| Collettore - emettitore | Non deve condurre in nessun verso | Non deve condurre in nessun verso | Se conduce, sospetto forte di guasto |

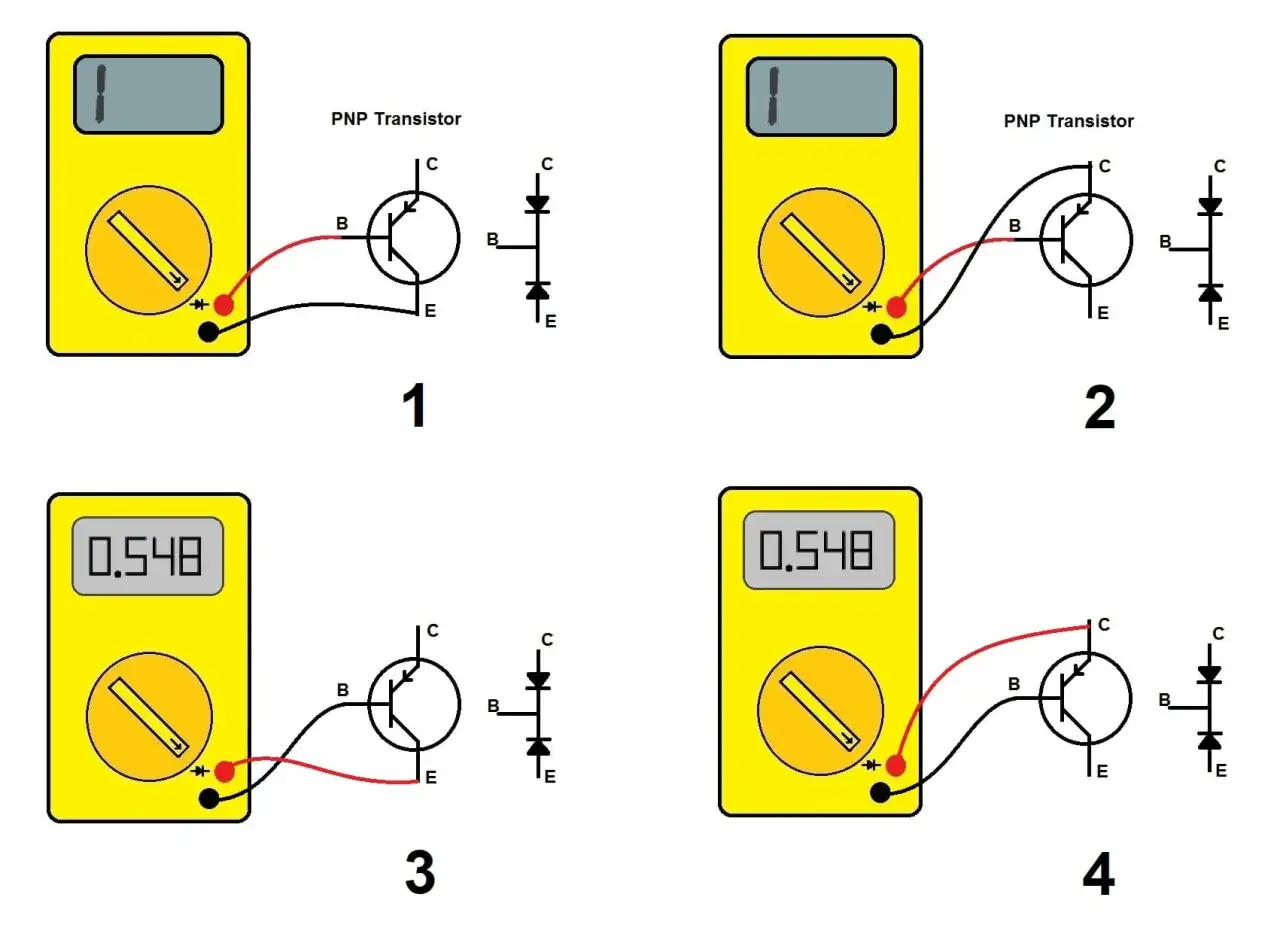

La lettura va fatta con calma. Su un NPN al silicio, il puntale rosso sulla base e il nero su emettitore o collettore dovrebbero mostrare una caduta intorno a 0,6-0,7 V; invertendo i puntali, il display dovrebbe andare in aperto o mostrare assenza di conduzione. Su un PNP la polarità si ribalta. Io considero normale una piccola variazione, perché la misura dipende dal modello del transistor, dalla corrente del tester e perfino dalla temperatura del componente.
Se il multimetro non mostra nulla su una delle due giunzioni, oppure mostra conduzione in entrambe le direzioni, non mi fido del transistor. Prima però controllo sempre due cose: il pinout esatto e il fatto che il componente sia davvero fuori circuito. Molti transistor, anche molto comuni, hanno piedinature diverse tra serie simili, e una lettura “strana” nasce spesso da un semplice scambio tra base, collettore ed emettitore.
Questo test è ottimo per la diagnosi preliminare, ma da solo non ti dice se il transistor riuscirà a comandare un carico reale. Per questo passo di solito al metodo successivo, che è ancora semplice ma molto più parlante quando voglio vedere la commutazione.
Uno schema pratico con batteria, resistenza e LED
Quando voglio una risposta visiva, monto un piccolo circuito di prova. Non cerco la potenza, cerco la commutazione pulita: il transistor deve accendere e spegnere un LED senza incertezze. Questo schema è utile perché aggiunge un elemento fondamentale che il multimetro non può simulare bene: il carico.
NPN +V ─ RLED ─ LED ─ collettore emettitore ─ massa base ─ RB ─ pulsante ─ +V PNP +V ─ emettitore collettore ─ LED ─ RLED ─ massa base ─ RB ─ pulsante ─ massa
Per un test su banco io parto con valori prudenti. Con alimentazione a 5 V, una resistenza di base tra 4,7 kΩ e 10 kΩ è una scelta ragionevole; per il LED uso spesso 220-330 Ω. Con una batteria da 9 V, la resistenza del LED sale più facilmente verso 470 Ω-1 kΩ, mentre la resistenza di base può stare intorno a 10 kΩ. L’obiettivo non è spremere corrente, ma dare al transistor abbastanza pilotaggio per capire se commuta senza stressarlo.
Nel caso NPN, il LED si accende quando la base riceve un livello alto rispetto all’emettitore. Nel caso PNP, succede il contrario: la base deve scendere rispetto all’emettitore. Questo dettaglio sembra banale, ma è esattamente il punto in cui molti si confondono. Se il transistor è sano ma la polarità del circuito è sbagliata, il LED resta spento e il colpevole sembra il componente, quando in realtà è solo il montaggio.
Io uso questo schema soprattutto quando devo capire se un transistor “debole” è davvero rotto oppure se, semplicemente, non riesce più a pilotare bene il carico. Un LED acceso in modo stabile e coerente è un buon segnale; un LED che si accende appena, sfarfalla o cambia comportamento al minimo tocco richiede un controllo più attento delle giunzioni e delle saldature. Da qui si passa naturalmente alla lettura dei sintomi, perché i guasti non si presentano mai tutti allo stesso modo.
Come leggere i risultati senza farsi ingannare
Il guasto più facile da riconoscere è il corto tra collettore ed emettitore: in quel caso il transistor si comporta come se fosse sempre acceso o quasi sempre acceso. Io lo considero un campanello d’allarme forte, soprattutto se il LED si illumina anche senza comando di base. Al contrario, un transistor completamente aperto non mostra la tipica caduta sulle giunzioni e spesso non dà nessun segno né in modalità diodo né nel test funzionale.
Ci sono però anche casi meno netti. Un transistor può sembrare sano al tester e risultare poi poco affidabile sotto carico, per esempio per leakage elevato o per un guadagno molto più basso del normale. In altre parole: la prova a diodo può dirti che il dispositivo non è in corto, ma non garantisce che lavori bene in una sezione di potenza o in uno stadio analogico delicato.
- LED sempre spento: spesso c’è un errore di pinout, una base non pilotata o una giunzione interrotta.
- LED sempre acceso: sospetto di corto interno, leakage forte o montaggio sbagliato.
- Letture circa 1,2-1,4 V tra base ed emettitore: può trattarsi di un Darlington, non necessariamente di un guasto.
- Conduzione anomala tra collettore ed emettitore: vale la pena rimuovere il componente e rifare il test fuori circuito.
Una precisazione che mi sembra utile: un Darlington non si giudica come un BJT singolo. Ha due giunzioni in cascata e quindi una caduta di tensione maggiore; se non lo ricordi, rischi di scambiare per difettoso un componente che in realtà è perfettamente normale. Lo stesso vale per alcuni transistor di potenza e per dispositivi speciali con architettura interna meno intuitiva. Il passo successivo, quindi, è eliminare gli errori più comuni prima ancora di concludere che il transistor sia guasto.
Gli errori che falsano la prova
Quando una prova non torna, io parto quasi sempre dagli errori di setup. Il più frequente è il pinout sbagliato: molti transistor piccoli sembrano uguali, ma non lo sono affatto nei terminali. Il secondo errore è testare il componente direttamente sulla scheda con altri elementi collegati: resistori, diodi e condensatori possono creare percorsi parassiti e falsare tutto.
Un altro punto da evitare è la modalità di continuità del tester al posto della modalità diodo. La continuità, in certi strumenti, è troppo grossolana per leggere correttamente le giunzioni di un transistor. Io preferisco la modalità diodo proprio perché mi dà un riferimento di caduta più leggibile e più vicino alla realtà elettrica del componente.
- Puntali sui terminali sbagliati: il transistor sembra guasto ma non lo è.
- Test in circuito: altri componenti alterano la misura.
- Base senza resistenza: nel test con LED si rischia di pilotare male il dispositivo.
- Confusione tra transistor e MOSFET: la logica di verifica è diversa.
- Trascurare il modello speciale: Darlington, fototransistor e transistor di potenza hanno risposte meno standard.
Se ho un dubbio reale, dissaldo almeno una gamba del componente e rifaccio tutto da zero. È una piccola perdita di tempo che evita una diagnosi sbagliata, e in elettronica la diagnosi sbagliata costa quasi sempre più del controllo in più. Da qui nasce la domanda più utile: quale metodo conviene usare davvero, a seconda del contesto?
Il metodo che sceglierei davvero in laboratorio o in riparazione
Se devo solo capire se un transistor è vivo, scelgo il multimetro in modalità diodo. Se devo mostrare a qualcuno come funziona la commutazione, preferisco il circuito con LED. Se invece ho a che fare con molti componenti o con controlli ripetitivi, un piccolo tester dedicato può essere comodo, ma io lo considero uno strumento di comodità, non una scorciatoia magica.
| Metodo | Quando lo uso | Vantaggio principale | Limite principale |
|---|---|---|---|
| Multimetro in modalità diodo | Diagnosi rapida su un singolo transistor | È veloce, chiaro e non richiede alimentazione esterna | Non misura bene il comportamento sotto carico |
| Schema con batteria e LED | Quando voglio vedere la commutazione reale | Mostra se il transistor accende davvero un carico | Va cablato bene e richiede il pinout corretto |
| Tester dedicato | Controlli ripetuti o verifica di molti pezzi | È comodo e spesso identifica il tipo di componente | La lettura può essere troppo sintetica se il componente è particolare |
La mia regola pratica è semplice: prima le giunzioni, poi il carico, poi l’eventuale strumento dedicato. In questo ordine riduci gli errori e capisci anche meglio cosa sta succedendo davvero nel componente. Se il transistor fallisce già al primo passaggio, non ha senso cercare conferme più sofisticate; se invece il primo controllo è buono ma il secondo no, il problema potrebbe essere nel montaggio o nel dimensionamento del circuito.
La routine rapida che uso per chiudere il controllo senza dubbi
Quando voglio finire in fretta senza perdere affidabilità, seguo sempre la stessa sequenza: identifico il modello e il pinout, controllo base-emettitore e base-collettore in modalità diodo, verifico che collettore ed emettitore non conducano, poi provo il transistor con un piccolo carico reale. Se una sola di queste verifiche non torna, non considero il componente affidabile finché non ho chiarito il motivo.
Il punto più importante, alla fine, è questo: un transistor non si giudica bene con un solo numero, ma con un comportamento coerente. Se le giunzioni sono regolari, se il carico si accende e si spegne come previsto e se il montaggio è corretto, il componente ha buone probabilità di essere sano. Se invece qualcosa non torna, io non insisto a “forzare” la lettura: tolgo il transistor, lo ricontrollo fuori circuito e riparto da zero. È il modo più rapido per evitare diagnosi sbagliate e perdere meno tempo nei lavori di elettronica pratica.
