Corrente elettrica nei circuiti - come misurarla e non sbagliare

Capire la corrente è utile ogni volta che si monta un circuito, si sceglie un alimentatore o si cerca di capire perché un LED non si accende. Qui chiarisco che cos’è il flusso di cariche, come si misura, come cambia tra corrente continua e alternata e quali errori pratici conviene evitare quando si lavora con componenti, cavi e protezioni. Se ti interessano elettronica e circuiti, questi sono i punti che fanno davvero la differenza tra un montaggio pulito e uno che fa perdere tempo.

Che cos’è il flusso di cariche

Nel linguaggio tecnico, il movimento ordinato di cariche dentro un materiale o un circuito chiuso è ciò che chiamiamo corrente elettrica. Nei metalli si spostano soprattutto elettroni; in altri contesti, come batterie, soluzioni e semiconduttori, entrano in gioco anche ioni o portatori di carica diversi. Per convenzione, il verso del flusso è definito come se si muovessero cariche positive: è una scelta storica utile nei diagrammi, anche se negli atomi metallici gli elettroni vanno nel senso opposto.

Per lavorare bene nei circuiti, però, non basta una definizione elegante. Serve capire come si misura il fenomeno e quali grandezze lo controllano davvero.

La relazione più semplice da tenere a mente è questa: più tensione e meno resistenza, maggiore intensità di corrente. In forma pratica, un ampere corrisponde al passaggio di un coulomb al secondo attraverso una sezione del circuito. Per non confonderla con la tensione, però, bisogna vedere come si misura senza alterare il circuito.

Come si misura senza rovinare il circuito

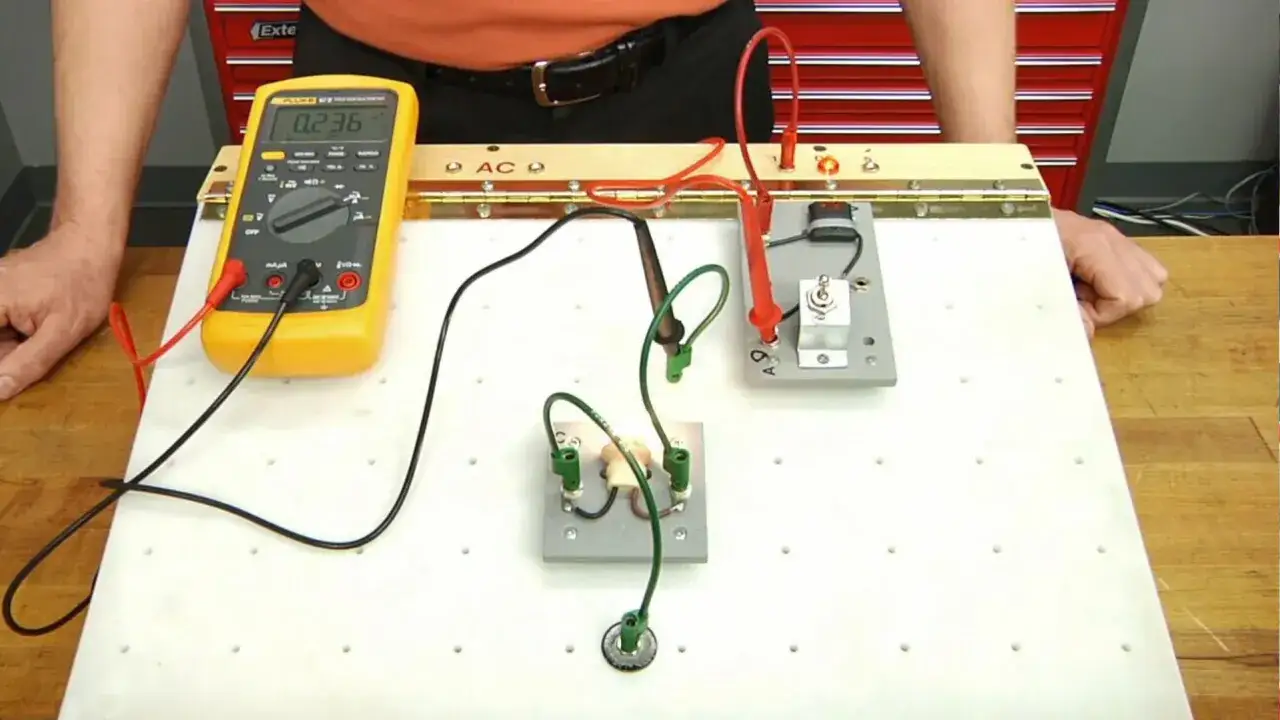

Quando misuro un assorbimento, il multimetro non va usato come fosse una semplice sonda ai capi del componente. Lo strumento deve entrare in serie, così il flusso attraversa il sensore e non si crea un corto artificiale. Sul tester digitale, il puntale rosso va nella presa giusta per mA o A, il nero resta in COM, e la prima lettura conviene farla sulla scala più alta per non bruciare il fusibile interno.

Se il circuito lavora in corrente continua, il tester va impostato su DC; se lavori su alimentazione alternata, scegli AC. In elettronica conta anche il transitorio: all’accensione alcuni carichi assorbono un picco più alto del valore stabile, quindi leggere un numero al primo istante e prenderlo come verità assoluta è un errore classico. Per questo io guardo sempre anche il comportamento dopo pochi istanti.

Una volta capito come si misura, diventa naturale confrontare i diversi formati di alimentazione e capire perché non sono intercambiabili in ogni contesto.

Corrente continua, alternata e segnali pulsati

Il formato continuo è tipico di batterie, power bank, alimentatori per schede e molti dispositivi elettronici. Il flusso mantiene lo stesso verso e, in un circuito ben progettato, rende più semplice capire polarità, cadute di tensione e consumo dei singoli moduli. Il formato alternato, invece, inverte verso periodicamente: in Italia la rete domestica lavora a 230 V e 50 Hz, un compromesso adatto a distribuzione, trasformazione e uso generalizzato negli edifici.

Qui entra in gioco anche la PWM, cioè la modulazione di larghezza d’impulso: una tecnica che accende e spegne molto velocemente un carico per regolare la potenza media. Io non mi limito mai a chiedere quanta energia c’è; mi chiedo anche che forma assume il flusso. Una scheda Arduino, una striscia LED e un caricabatterie non ragionano allo stesso modo, e confondere questi contesti porta subito a scelte sbagliate.

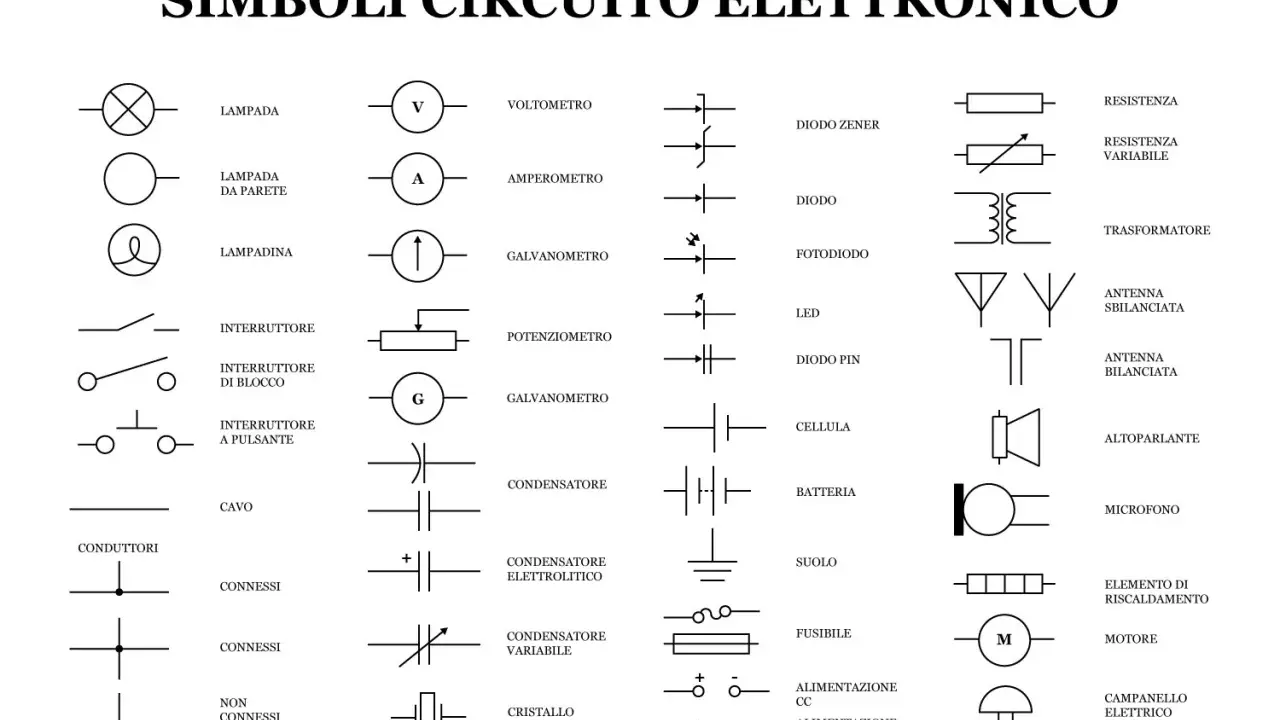

Da qui diventa più facile leggere un circuito serie o parallelo senza farsi trarre in inganno dai simboli.

Come si comporta nei circuiti di base

In un circuito in serie, lo stesso flusso attraversa tutti i componenti: se una resistenza cresce, l’intensità cala. In parallelo il flusso si divide tra i rami, e il totale richiesto alla sorgente dipende dalla somma dei singoli rami. Questa differenza spiega perché una lampadina che si brucia in serie può spegnere tutto, mentre in parallelo gli altri carichi possono restare accesi.

La relazione più utile per iniziare è la legge di Ohm: I = V / R. Se applichi 5 V a una resistenza da 250 Ω, ottieni 0,02 A, cioè 20 mA; se raddoppi la resistenza, l’intensità dimezza. È una regola semplice, ma nel lavoro pratico basta da sola per capire perché un LED ha bisogno del suo resistore di limitazione e perché un alimentatore da 5 V 2 A non spinge 2 A dentro un circuito che ne richiede 200 mA.

Un condensatore introduce un comportamento diverso: all’inizio assorbe più corrente, poi il valore scende. Nei progetti reali questo conta più di quanto sembri, soprattutto quando un motore parte, una linea si carica o un modulo digitale si accende insieme agli altri.

Quando questi numeri non tornano, quasi sempre il problema non è la teoria ma un errore di scelta o di cablaggio.

Errori comuni che vedo nei progetti da hobbista

Qui gli sbagli si ripetono sempre negli stessi punti. Io li controllo in quest’ordine perché sono quelli che fanno perdere più tempo e rovinano più componenti:

• Confondere volts e ampere. La tensione è la spinta, l’intensità è il flusso.
• Mettere un LED senza limitazione. Anche una piccola sovracorrente può surriscaldarlo in pochi istanti.
• Sottodimensionare alimentatore e cavi. Se il margine è troppo stretto, compaiono cadute di tensione, reset e surriscaldamento.
• Ignorare l’assorbimento di spunto. Motori, relè e condensatori possono chiedere molto più al momento dell’avvio.
• Misurare corrente come si misura tensione. Il multimetro va spostato in serie, non appoggiato in parallelo al carico.
• Leggere gli ampere come se fossero capacità. Ah indica quanta carica può immagazzinare una batteria; non descrive da solo l’assorbimento istantaneo.

Io tengo quasi sempre un margine del 20-30% sull’alimentatore, e se il carico ha picchi scelgo la taglia successiva. Non è spreco: è il modo più semplice per non lavorare al limite, soprattutto quando un circuito deve restare acceso a lungo o deve avviarsi senza incertezze.

Quando il progetto cresce, il tema non è solo corretto o sbagliato, ma dimensionato bene.

Come scelgo alimentazione, cavi e protezioni senza sovrastimare tutto

Quando progetto un circuito in modo pratico, seguo una sequenza molto semplice:

1. Sommo gli assorbimenti nominali di tutti i moduli attivi.
2. Aggiungo un margine del 20-30%.
3. Controllo l’assorbimento di spunto di motori, relè e condensatori.
4. Scelgo cavi, connettori e piste con portata coerente.
5. Inserisco fusibile o protezione elettronica sul ramo giusto.

Con un alimentatore da banco imposto il limite di corrente prima del primo test: è il modo più rapido per evitare di bruciare una scheda in caso di corto. Se il sistema è misto, con logica a bassa tensione e carichi più energivori, separo le alimentazioni e tengo una massa comune ben fatta, cioè un riferimento condiviso che evita comportamenti casuali.

Quando questi quattro elementi sono coerenti, il circuito non solo funziona: è più leggibile, più stabile e più facile da correggere.

I controlli finali che evitano il classico circuito fermo al primo test

• Verifico continuità e polarità prima di alimentare.
• Parto con limite di corrente basso.
• Controllo che nessun componente scaldi più del previsto.
• Misuro di nuovo dopo qualche minuto, non solo al primo avvio.
• Se qualcosa non torna, cerco prima il corto, poi l’errore di cablaggio, poi il componente guasto.

Alla fine, il punto non è conoscere una formula in più: è capire che un circuito funziona quando forma del flusso, tensione disponibile, resistenza e protezioni lavorano insieme. Se tieni a mente questa logica, leggere un progetto elettronico diventa molto più semplice e i test smettono di essere un gioco d’azzardo.
