I punti che contano prima di cablare una stringa di LED
- In una serie la corrente è la stessa per tutti i LED, mentre le tensioni di soglia si sommano.
- Un LED non va collegato direttamente all’alimentazione: serve una limitazione di corrente, di solito una resistenza o un driver.
- La formula base è R = (V alimentazione - somma delle Vf) / I.
- La resistenza va verificata anche per la potenza: P = V residua × I.
- Se la tensione di alimentazione è vicina alla somma delle Vf, il progetto diventa più sensibile a tolleranze e temperatura.
- Per stringhe più serie, o quando la stabilità conta davvero, il driver a corrente costante è la soluzione più pulita.
Come funziona davvero una serie di LED
In una connessione in serie ogni LED “vede” la stessa corrente. Questo è il punto che conta davvero: se imposto 20 mA, quei 20 mA attraversano tutti i LED della stringa, uno dopo l’altro. Le tensioni di soglia, invece, si sommano. Due LED da 2 V richiedono circa 4 V, tre LED da 3 V richiedono circa 9 V, e così via.
Da qui nasce il motivo per cui uno schema di collegamento dei LED in serie è spesso più prevedibile di un parallelo improvvisato: la corrente non si divide in modo ambiguo tra rami diversi. Anche per questo, nelle note applicative dei produttori come OSRAM, il collegamento in serie viene trattato come una base solida quando si vuole controllare meglio il comportamento elettrico del circuito.
Il rovescio della medaglia è semplice: se un LED si interrompe, l’intera stringa si spegne. Se invece la tensione disponibile è troppo bassa rispetto alla somma delle Vf, il circuito non entra nella sua zona di lavoro corretta e i LED possono restare deboli o non accendersi affatto. Con questa logica in mente, lo schema minimo diventa molto più leggibile.
Lo schema base da cui partire
La versione più semplice è questa: alimentatore, resistenza in serie, poi la catena dei LED e infine il ritorno al polo negativo. Il verso dei diodi va rispettato, quindi anodo verso il lato positivo e catodo verso il negativo.
+V alimentazione → Resistenza → Anodo LED1 LED1 catodo → Anodo LED2 → ... → Catodo ultimo LED → 0V/GND
La resistenza non serve a “far brillare meno” i LED, come spesso si sente dire. Serve a limitare la corrente che altrimenti crescerebbe troppo appena la tensione supera la soglia complessiva della stringa. OSRAM ricorda in modo molto chiaro che un LED non va mai collegato direttamente alla sorgente, proprio perché la sua caratteristica corrente-tensione è fortemente non lineare.
Se vuoi un montaggio da banco affidabile, io parto sempre da tre dati: tensione reale dell’alimentatore, numero di LED e Vf del datasheet al corrente di progetto. Senza questi tre numeri si va quasi sempre per approssimazione, e l’approssimazione con i LED costa tempo e componenti. A questo punto il passaggio naturale è il calcolo.
Come calcolare la resistenza senza andare a tentativi
La formula pratica è questa:
R = (V alimentazione - ΣVf) / I
Dove:
- V alimentazione è la tensione reale disponibile, non quella “nominale” scritta sull’etichetta.
- ΣVf è la somma delle tensioni di soglia di tutti i LED in serie.
- I è la corrente desiderata nella stringa.
La parte che molti saltano è la prima: se l’alimentatore è da 12 V ma in pratica può salire a 12,3 V o 12,6 V, io considero sempre il valore più alto utile al progetto. Altrimenti il circuito funziona in laboratorio e poi cambia comportamento appena l’alimentazione si sposta un po’.
| Caso | Dati | Resistenza calcolata | Valore pratico consigliato | Osservazione |
|---|---|---|---|---|
| 2 LED rossi su 5 V | Vf 1,9 V + 1,9 V, I = 20 mA | 60 Ω | 62 Ω o 68 Ω | Soluzione tipica per piccoli indicatori. |
| 3 LED bianchi su 12 V | Vf 3,1 V + 3,1 V + 3,1 V, I = 20 mA | 135 Ω | 150 Ω | Meglio lasciare un minimo di margine reale. |
| 6 LED bianchi su 24 V | Vf 3,0 V × 6, I = 15 mA | 400 Ω | 390 Ω o 402 Ω | Utile quando serve una stringa più lunga e ordinata. |
La potenza della resistenza va verificata con la formula P = V residua × I oppure P = I² × R. Nel secondo esempio, ad esempio, la tensione residua è 12 - 9,3 = 2,7 V. Con 20 mA, la resistenza dissipa circa 0,054 W: in pratica sceglierei almeno una resistenza da 0,25 W per avere margine termico e meccanico.
Qui entra in gioco un dettaglio che spesso viene sottovalutato: la Vf non è fissa. Cree segnala che la tensione diretta di un LED scende quando la temperatura di giunzione sale, con un coefficiente che può stare grosso modo tra -1 e -4 mV/°C per LED. Tradotto: quando il circuito scalda, la corrente può crescere ancora un po’. Per questo il calcolo non va fatto al limite assoluto.Quando i numeri tornano, restano però i punti deboli che fanno fallire più spesso un montaggio reale.
Gli errori che vedo più spesso
Il primo errore è usare la tensione nominale dell’alimentatore come se fosse un valore bloccato. Un 12 V non è sempre 12,000 V, e quel piccolo scarto basta a cambiare la corrente quando la resistenza è tirata troppo al minimo.
Il secondo errore è scegliere i LED solo per colore o potenza apparente, ignorando la Vf del datasheet. Due LED “bianchi” possono avere comportamenti diversi, soprattutto se appartengono a famiglie differenti o a lotti con binning diverso.
Il terzo errore è dimenticare la temperatura. Se il LED è montato in uno spazio chiuso, su un supporto povero o vicino ad altre sorgenti di calore, la Vf cala e la corrente tende a salire. In pratica il circuito che sembrava equilibrato a banco può diventare più aggressivo dopo alcuni minuti di funzionamento.
Il quarto errore è sottovalutare il caso di guasto. Una stringa in serie si spegne se un LED si interrompe, quindi in applicazioni dove la continuità conta davvero bisogna prevedere una logica diversa o una ridondanza reale.
Infine, c’è l’errore classico di usare LED misti nello stesso ramo solo perché “sono quasi uguali”. Nelle piccole prove si può anche fare, ma se cerchi un risultato uniforme e prevedibile, la scelta migliore resta lavorare con LED dello stesso tipo e con Vf il più possibile coerente. Da qui si capisce bene perché il confronto con il parallelo è così importante.
Serie o parallelo quando conviene una e quando l’altra
La serie è la scelta che preferisco quando voglio un comportamento elettrico pulito e facilmente calcolabile. Il parallelo, invece, ha senso solo quando il progetto è impostato con criterio e ogni ramo ha la sua limitazione di corrente. Senza questa cautela, i rami non si dividono la corrente in modo affidabile.
| Critere | Serie | Parallelo |
|---|---|---|
| Corrente nei LED | Uguale per tutti | Può distribuirsi in modo irregolare |
| Tensione richiesta | Si somma lungo la stringa | Resta più bassa per ramo |
| Guasto di un LED | Si spegne tutta la stringa | Gli altri rami possono continuare |
| Uniformità luminosa | Di solito migliore | Più delicata da mantenere |
| Complessità | Più semplice | Richiede più attenzione sui rami |
Le note tecniche di OSRAM sono molto nette su un punto: quando più rami lavorano in parallelo, conviene prima costruire piccole stringhe in serie e poi mettere le stringhe in parallelo, invece di mettere LED singoli direttamente uno accanto all’altro. È un consiglio che condivido, perché migliora la coerenza del circuito e riduce i problemi di squilibrio tra rami.
In breve, se stai costruendo una piccola lampada, un indicatore o una barra LED semplice, la serie è quasi sempre il punto di partenza migliore. Se invece il progetto cresce o l’ambiente non è controllato, il passo successivo è quasi sempre la corrente costante.

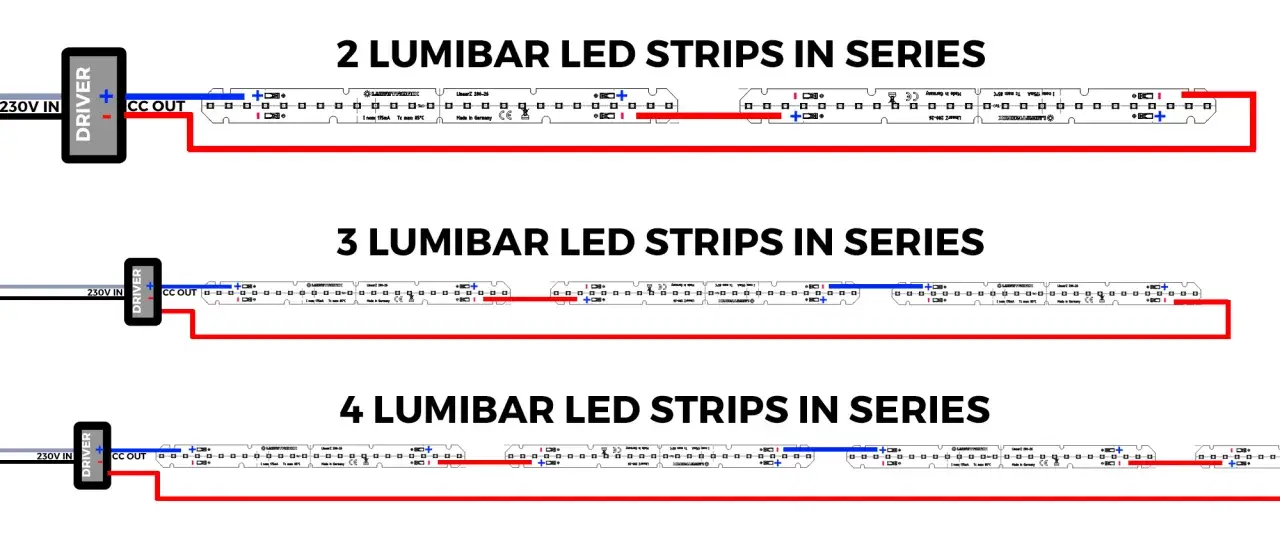

Quando serve un driver a corrente costante
Una resistenza basta per molti lavori hobbistici e per circuiti di potenza bassa, ma non è la soluzione che sceglierei quando il numero di LED cresce, quando la temperatura varia molto o quando la luminosità deve restare davvero stabile. In quei casi il driver a corrente costante è più pulito, più prevedibile e meno sensibile alle tolleranze.
Io passo a un driver quando noto almeno uno di questi segnali:
- la stringa lavora per molte ore e il riscaldamento non è trascurabile;
- la luminosità deve restare coerente tra unità diverse;
- la tensione di alimentazione varia parecchio;
- il progetto usa LED ad alta potenza o stringhe lunghe;
- voglio ridurre il rischio di sovracorrente quando cambia la Vf.
Un driver non elimina il bisogno di progettare bene il circuito, ma sposta il problema dal “tentativo ragionevole” al controllo reale della corrente. Per molte applicazioni pratiche è la differenza tra un prototipo che funziona e un circuito che resta affidabile. Prima di chiudere, io faccio sempre un ultimo controllo pratico sul banco.
Tre controlli finali che faccio sempre prima di accendere
Il primo controllo è banale ma decisivo: verifico polarità e verso dei LED. Un catodo invertito o una saldatura sbagliata fanno perdere tempo più di quanto si creda, soprattutto se la stringa è lunga.
Il secondo controllo è il margine termico della resistenza. Se il calcolo dice 0,05 W, io non uso una resistenza da 0,0625 W tirata al limite: scelgo un taglio superiore, perché il componente lavora meglio e dura di più.
Il terzo controllo è la prova a caldo. Accendo il circuito, osservo la luminosità e misuro corrente e tensione dopo alcuni minuti, non solo all’istante iniziale. È il modo più rapido per capire se il progetto è davvero stabile oppure solo corretto sulla carta.
Se devi realizzare una stringa semplice, parti dalla Vf reale dei LED, calcola la resistenza sulla tensione massima disponibile e lascia sempre un po’ di margine. Se invece il circuito deve essere robusto, uniforme e meno sensibile al calore, il collegamento in serie con driver a corrente costante resta la soluzione che io considero più solida.
