Resistenze elettroniche - come leggerle e sceglierle bene

Le resistenze elettroniche sono il modo più semplice per controllare corrente, tensione e comportamento di un circuito senza renderlo più complesso del necessario. In questa guida trovi una spiegazione pratica di come funzionano, come leggere valore e tolleranza, quali tipi conviene usare nei casi reali e quali errori evitano una scheda che sembra corretta ma poi scalda, misura male o si guasta troppo in fretta.

Che cosa fa davvero una resistenza in un circuito

Una resistenza introduce un'opposizione controllata al passaggio della corrente. In termini pratici, questo significa che posso usarla per abbassare una tensione, limitare una corrente, impostare un guadagno, creare un riferimento o separare due parti del circuito che non devono “vedersi” troppo. La logica di base resta la legge di Ohm, ma nella progettazione reale la domanda giusta non è “quanti ohm servono?”, bensì “quale effetto voglio ottenere senza sprecare margine?”.

Io parto quasi sempre da tre domande: quanta corrente deve passare, quanta potenza verrà trasformata in calore e quanto errore posso accettare. Se una di queste risposte è vaga, il valore nominale da solo non basta a scegliere bene il componente.

• Limitazione di corrente, per proteggere LED, ingressi logici e piccoli stadi.
• Partitore di tensione, per ottenere una tensione più bassa da una sorgente più alta.
• Pull-up e pull-down, per definire uno stato logico stabile quando l'ingresso è “vuoto”.
• Shunt di misura, per leggere la corrente tramite la caduta di tensione ai suoi capi.
• Bias e feedback, per fissare il comportamento di amplificatori e altri circuiti analogici.

La parte meno intuitiva è il calore: la resistenza non “ferma” la corrente gratis, la dissipa. Ed è proprio qui che molti progetti hobby diventano fragili, perché il componente giusto elettricamente può essere sbagliato termicamente.

Come leggere valore, tolleranza e potenza senza sbagliare

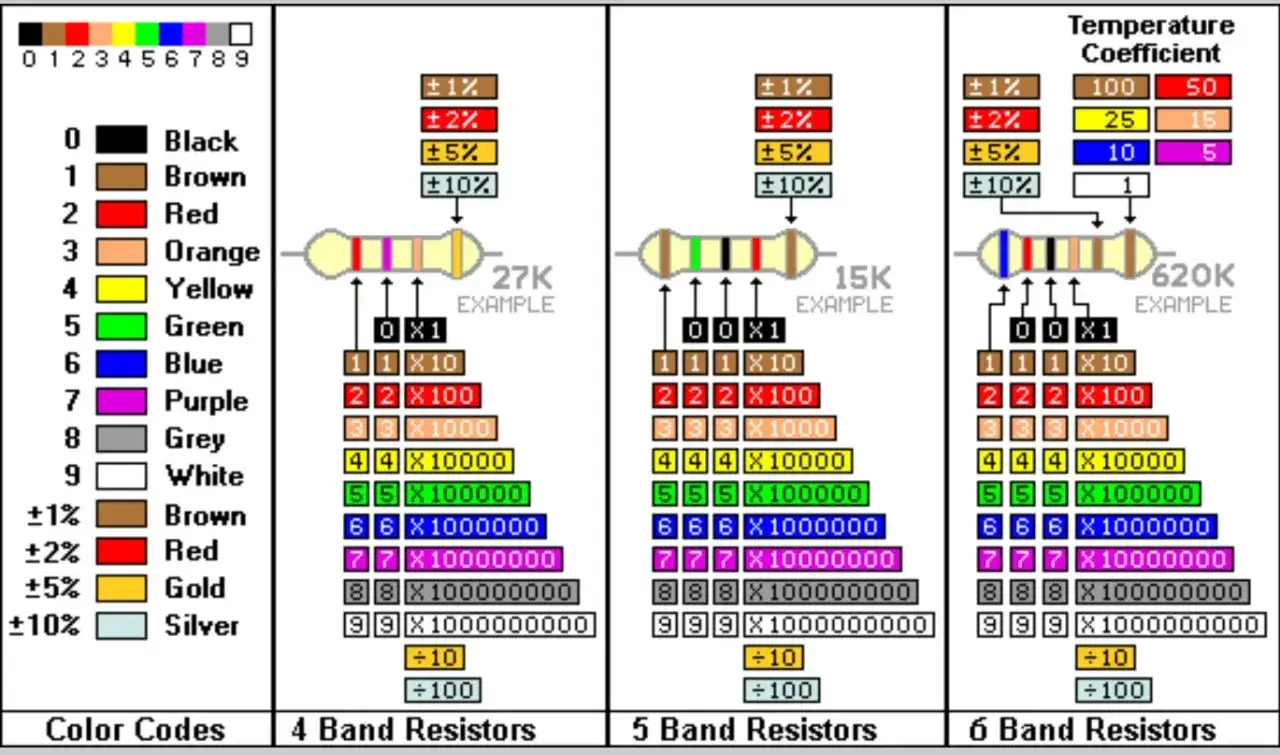

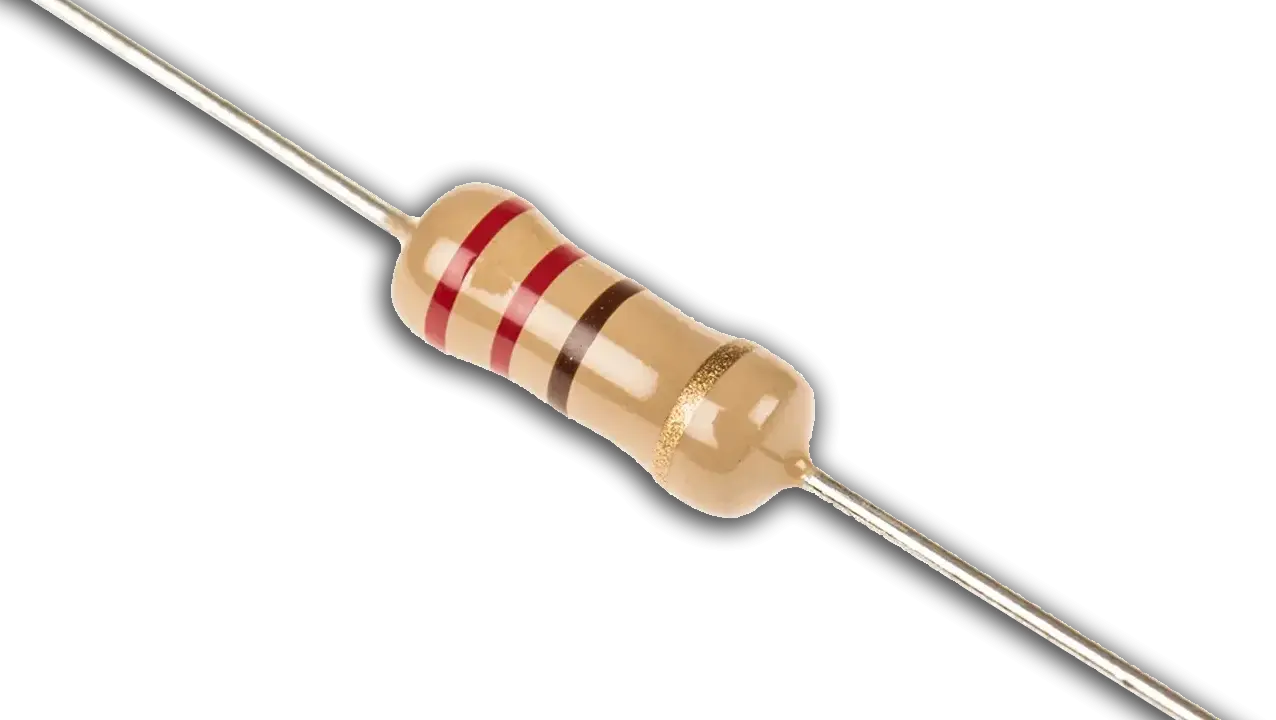

Nel formato più comune a bande colorate, il componente si legge da sinistra a destra partendo dalla banda più vicina al bordo. Nelle versioni a 4 bande le prime due indicano le cifre significative, la terza è il moltiplicatore e la quarta la tolleranza. Nelle versioni a 5 bande si aggiunge una cifra significativa, quindi il valore è un po' più preciso da codificare.

Due esempi rapidi chiariscono il metodo. Marrone-nero-rosso-oro significa 1,0 x 100, quindi 1 kΩ con tolleranza ±5%. Marrone-nero-nero-marrone-marrone significa 100 x 10, quindi 1 kΩ con tolleranza ±1%. Quando il componente è minuscolo, soprattutto in formato SMD, la sigla sul corpo può essere molto sintetica o mancare del tutto, quindi il datasheet conta più dell'occhio.

La potenza non si legge a bande, ma va ricavata dall'uso. Un 1/4 W è comune nei circuiti a segnale, mentre su carichi più impegnativi conviene salire a 1/2 W, 1 W o oltre. Se il componente lavora vicino al limite, io considero quasi sempre un margine aggiuntivo, perché il calore reale della scheda raramente coincide con la condizione ideale da banco.

Le famiglie di resistenze che contano davvero in pratica

Non tutte le resistenze fanno la stessa cosa allo stesso modo. Alcune sono economiche e perfette per l'elettronica generale, altre sono nate per la precisione, altre ancora per potenza o per la misura di corrente. Qui la scelta giusta dipende più dall'applicazione che dal numero stampato sul corpo.

Se il valore deve cambiare, entrano in gioco potenziometri, trimmer, termistori NTC/PTC e fotoresistenze. Non sono resistenze fisse, ma nella pratica fanno parte della stessa famiglia decisionale: li scegli quando il circuito deve essere regolabile o rispondere a temperatura e luce. In un progetto di laboratorio o di hobby, questa distinzione evita molti equivoci.

Come scegliere il valore giusto senza andare a tentoni

Il modo più rapido per scegliere bene è partire dall'effetto desiderato, non dal valore che “sembra ragionevole”. Per un LED, per esempio, calcolo prima la corrente e poi ricavo la resistenza. Con un LED rosso tipico da circa 2 V su alimentazione da 5 V e corrente di 10 mA, il conto base porta a 300 Ω, ma io partirei da 330 Ω per stare un po' più tranquillo. È una differenza piccola, ma spesso invisibile all'occhio e utile per la durata.

Per le linee logiche, i pull-up sono un altro caso classico. Un valore più basso accelera i фронti di salita, ma consuma più corrente; un valore più alto risparmia energia, ma può rendere il segnale troppo lento. In molte situazioni di hobby e prototipazione, 4,7 kΩ o 10 kΩ sono buoni punti di partenza, poi si rifinisce in base alla capacità della linea e alla velocità richiesta.

Qui entra in gioco il compromesso più sottovalutato: una resistenza più grande migliora spesso la sensibilità della misura, ma aumenta anche la potenza dissipata. Texas Instruments, nei suoi esempi di current sensing, mostra bene questa logica: il valore dello shunt va sempre bilanciato tra accuratezza e riscaldamento. In altre parole, non esiste il valore “migliore” in assoluto, esiste il valore che regge il tuo vincolo principale.

Se progetto una scheda che deve durare, io non guardo solo il valore nominale, ma anche il margine. Una resistenza che lavora a metà della sua potenza nominale è molto più serena di una che sta costantemente al 90%.

Gli errori che vedo più spesso nei progetti hobby e nelle schede semplici

Le resistenze fanno sembrare il circuito semplice, e proprio per questo vengono trattate in modo frettoloso. Nella pratica, però, i problemi più comuni nascono quasi sempre da dettagli piccoli: si sbaglia il tipo, si sottovaluta la potenza o si ignora la temperatura della scheda.

• Guardare solo gli ohm, senza verificare la potenza dissipata.
• Usare una tolleranza troppo larga in una rete dove conta il rapporto tra più resistenze.
• Mettere uno shunt senza connessione Kelvin, lasciando che la resistenza delle piste alteri la misura. Il collegamento Kelvin, in pratica, separa la linea di potenza dalla linea di misura.
• Montare resistenze di potenza vicino a componenti sensibili, come elettrolitici o sensori termici.
• Tenere un pull-up troppo basso, consumando più corrente del necessario e scaldando senza motivo.
• Confondere valore e ruolo, per esempio usando una resistenza “qualunque” in un circuito analogico dove servono rumore basso e deriva minima.

Il punto che io considero decisivo è questo: molti guasti non arrivano subito. Arrivano dopo mezz'ora, dopo un contenitore chiuso, dopo una giornata estiva o dopo qualche ciclo di carico. Se il circuito funziona solo quando tutto è freddo e perfetto, la scelta delle resistenze non era ancora abbastanza matura.

I dettagli che fanno la differenza quando il circuito deve durare

Quando passo dal prototipo alla versione che deve restare stabile, mi concentro su quattro aspetti molto concreti. Primo, il margine termico: la potenza nominale non va letta come un invito a usarla tutta. Secondo, il posizionamento sulla scheda: una resistenza calda vicino a un sensore o a un condensatore riduce la stabilità dell'intero blocco. Terzo, la qualità della serie scelta: metal film e thin film danno risultati più puliti quando il circuito è sensibile. Quarto, il layout, perché in particolare per gli shunt pochi millimetri di pista possono cambiare la lettura più di quanto sembri.

• Usa margine termico, non il limite nominale.
• Se la misura conta, scegli componenti con TCR basso, cioè con variazione minima al variare della temperatura.
• Per correnti alte, preferisci piste larghe e misura separata, invece di affidarti solo al valore del componente.
• Per la prototipazione, compra valori comuni e pochi tipi ben scelti invece di una collezione caotica.
• Se il circuito resta acceso a lungo, controlla l'ambiente reale, non solo il banco di prova.

Le resistenze sembrano componenti banali, ma sono spesso quelle che stabiliscono se un circuito resta pulito, stabile e leggibile oppure no. Se le scegli con attenzione, diventano uno strumento di progetto molto più utile di quanto lasci intuire la loro semplicità apparente.
