La legge di Ohm è la base più semplice per capire come si comportano tensione, corrente e resistenza in un circuito. Io la uso come una bussola: se un valore non torna, quasi sempre il problema sta nei numeri scelti o nel modo in cui un componente sta lavorando. Qui trovi una spiegazione chiara della formula, esempi concreti e i limiti da conoscere quando passi dalla teoria a un circuito reale.
In breve, la relazione che lega i tre valori fondamentali
- V = R × I è la forma più nota: tensione, resistenza e corrente si determinano a vicenda.
- Per trovare la corrente si usa I = V / R; per trovare la resistenza, R = V / I.
- Nei circuiti pratici serve a scegliere un resistore, limitare la corrente di un LED e verificare la potenza dissipata.
- Funziona bene con componenti ohmici; diodi, LED, lampade e molti semiconduttori richiedono cautela.
- Un errore di unità o di potenza pesa spesso più della formula in sé.
Che cosa descrive davvero la legge di Ohm
La relazione non descrive una magia del circuito, ma un comportamento molto concreto: quanto più alta è la resistenza, tanto più la corrente viene frenata a parità di tensione. In pratica, la tensione è la “spinta”, la corrente è il flusso di cariche, e la resistenza è l’opposizione al passaggio di quel flusso.
Io faccio sempre una distinzione utile: la resistenza è la proprietà fisica che misuro in ohm, mentre il resistore è il componente che la realizza in un circuito. Non sono la stessa cosa, e confonderli porta spesso a leggere male gli schemi o a scegliere il pezzo sbagliato.
Conta anche il materiale: filo, pista del PCB e componenti non offrono tutti la stessa opposizione al passaggio della corrente. Lunghezza, sezione e temperatura influenzano parecchio, ed è per questo che un cavo sottile o una pista troppo stretta possono scaldarsi prima del previsto. La relazione è quindi semplice da scrivere, ma va letta nel contesto del componente reale.
Da qui conviene passare alla formula operativa e a come si riorganizza nei calcoli quotidiani.
Come leggere la formula senza confonderla

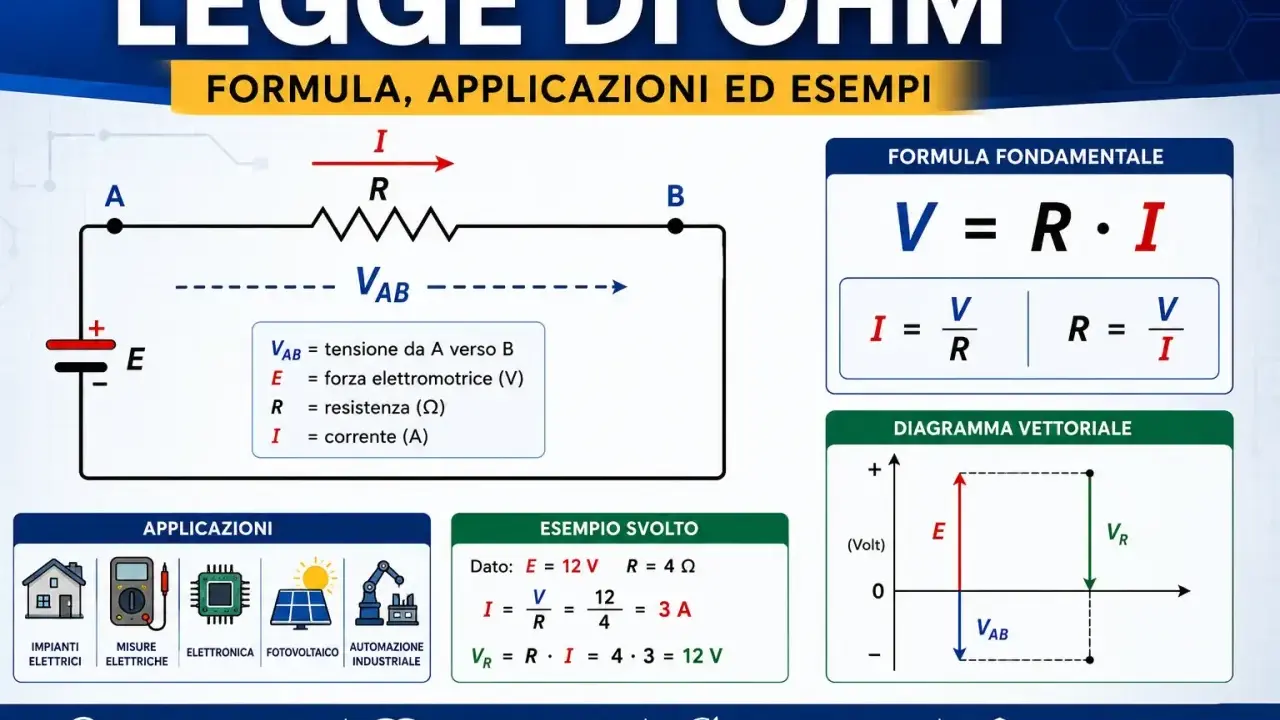

La forma classica è V = R × I. Se conosco due valori, ricavo il terzo: I = V / R e R = V / I. È tutto qui, ma nella pratica la differenza sta nel capire quale valore stai cercando davvero.
- V = R × I quando vuoi sapere quanta tensione cade su un elemento.
- I = V / R quando vuoi stimare la corrente assorbita.
- R = V / I quando devi scegliere un resistore per limitare la corrente.
Il cosiddetto triangolo della legge di Ohm può aiutare a memoria, ma io lo tratto solo come promemoria. Se non hai chiaro il significato fisico delle grandezze, il triangolo fa risparmiare tempo per un minuto e poi crea confusione nei casi reali, soprattutto quando entrano in gioco potenza e tolleranze.
Un altro punto che vale la pena ricordare è l’unità di misura: volt per la tensione, ampere per la corrente, ohm per la resistenza. In un circuito piccolo, un errore tra milliampere e ampere cambia tutto.
Con questa base, gli esempi numerici diventano molto più leggibili.
Esempi numerici che tornano subito utili
Quando la formula scende su un banco di lavoro, smette di essere astratta. Qui sotto uso valori tipici che capitano spesso in elettronica di base: alimentazioni da 5 V e 12 V, e resistenze comuni da 220 Ω, 330 Ω e 1 kΩ.
| Situazione | Calcolo della corrente | Risultato | Lettura pratica |
|---|---|---|---|
| 5 V con 330 Ω | 5 / 330 | 15,2 mA | Valore spesso comodo per un LED di segnalazione |
| 5 V con 220 Ω | 5 / 220 | 22,7 mA | Corrente più alta, da valutare con attenzione se il pin è delicato |
| 9 V con 1 kΩ | 9 / 1000 | 9 mA | Ordine di grandezza utile per test rapidi e circuiti leggeri |
| 12 V con 330 Ω | 12 / 330 | 36,4 mA | Corrente già significativa, da gestire con prudenza |
Questi numeri non servono solo a fare esercizi. Servono a capire subito se sei nell’ordine dei milliampere o già in una zona che richiede attenzione. Per una LED collegata a un microcontrollore, ad esempio, il punto non è “farla accendere e basta”, ma farla accendere senza stressare l’uscita.
La resistenza, in questi casi, non serve a “sprecare” tensione: serve a fissare la corrente entro un intervallo sicuro. È una differenza piccola sul piano teorico, ma enorme quando costruisci davvero il circuito.
La corrente però non è l’unico controllo: a quel punto devi anche chiederti quanta potenza viene dissipata.
La potenza elettrica che non puoi ignorare
La legge di Ohm da sola non basta se stai dimensionando un resistore reale. Devi guardare anche la potenza, perché un componente può essere elettricamente corretto ma termicamente fuori specifica. Le formule utili sono tre: P = V × I, P = I² × R e P = V² / R.
Qui la scelta del resistore cambia davvero il progetto. Un classico da 1/4 W regge bene molti usi hobbistici, ma non è una taglia universale: se il componente lavora in uno spazio chiuso, vicino ad altri elementi caldi o con margine ridotto, preferisco una potenza nominale più abbondante.
| Situazione | Corrente | Potenza dissipata | Osservazione pratica |
|---|---|---|---|
| 5 V con 220 Ω | 22,7 mA | 0,11 W | In genere un 1/4 W basta, ma il margine resta utile |
| 5 V con 330 Ω | 15,2 mA | 0,08 W | Uso tranquillo, con dissipazione bassa |
| 12 V con 330 Ω | 36,4 mA | 0,44 W | Serve un resistore più robusto di un 1/4 W |
Questa è una delle differenze tra un calcolo corretto e un circuito affidabile: il primo funziona sulla carta, il secondo anche dopo mezz’ora acceso. Ed è proprio qui che emergono i limiti dei componenti non perfettamente ohmici.
Quando il componente non è lineare, la formula resta utile come controllo iniziale, ma non basta più da sola.
Quando la relazione smette di essere lineare
La legge di Ohm vale bene quando il componente si comporta in modo ohmico, cioè quando tensione e corrente restano proporzionali in un intervallo utile. Se il componente scalda molto, cambia materiale, o la sua struttura elettronica impone una soglia di conduzione, la relazione lineare si rompe o vale solo in una zona ristretta.
| Componente | Comportamento | Conseguenza pratica |
|---|---|---|
| Diodo | Conduce soprattutto in un verso | Non puoi trattarlo come un resistore |
| LED | Ha una soglia di conduzione e un limite di corrente | Serve una resistenza di limitazione |
| Lampadina a incandescenza | La resistenza del filamento cresce con la temperatura | La corrente di avvio è diversa da quella a regime |
| NTC e PTC | La resistenza varia con la temperatura | Utili per sensori e protezione, meno per calcoli statici |
| Semiconduttori | Possono mostrare curve non lineari | Serve guardare la caratteristica I-V, non solo la formula base |
In corrente alternata il discorso si amplia ancora, perché entrano in gioco capacità e induttanza e si parla di impedenza. Per un principiante questo è il punto in cui conviene fermarsi un attimo: la formula base resta fondamentale, ma non spiega da sola tutto il comportamento del circuito.
Proprio per questo, alcuni errori ricorrenti nascono dal volerla applicare ovunque allo stesso modo.
Gli errori che vedo più spesso nei progetti
- Scambiare la corrente con la tensione: sono grandezze diverse e non si leggono nello stesso modo.
- Ignorare le unità: 220 Ω non è 220 kΩ, e 20 mA non sono 20 A.
- Calcolare la corrente ma dimenticare la potenza dissipata.
- Trattare un LED come un resistore: non lo è, e la corrente va limitata con criterio.
- Usare il valore nominale di un alimentatore senza considerare il comportamento sotto carico.
- Applicare la formula a componenti non lineari come se fossero tutti uguali.
Di solito il problema non è la matematica. Il problema è il contesto: un valore corretto in un circuito sbagliato produce un risultato comunque sbagliato. Io controllo sempre tre cose prima di chiudere il ragionamento: tensione disponibile, corrente desiderata e potenza del componente.
Quando questo controllo diventa automatico, gli errori diminuiscono molto. E a quel punto la legge smette di essere un esercizio scolastico e diventa uno strumento di progetto.
Il metodo pratico che uso per scegliere il resistore giusto
Quando devo dimensionare un piccolo circuito, seguo sempre la stessa sequenza: prima individuo la tensione di alimentazione, poi scelgo la corrente obiettivo, poi calcolo la resistenza e infine verifico la potenza. È un ordine semplice, ma evita quasi tutti gli errori banali.
- Stabilisci la tensione reale della sorgente, non solo quella scritta sull’etichetta.
- Definisci la corrente che vuoi far passare nel ramo o nel componente.
- Calcola R = V / I e scegli il valore commerciale più vicino, ragionando sul margine.
- Controlla la potenza con P = V × I o P = I² × R.
- Se il carico è un LED, un transistor o un sensore, verifica anche i valori del datasheet.
Se hai più resistori nello stesso ramo, ricorda anche il quadro generale: in serie le resistenze si sommano, mentre in parallelo conta la resistenza equivalente. È un dettaglio che spesso cambia il calcolo più della formula base, soprattutto quando un progetto cresce di complessità.
Per piccoli lavori di elettronica, questo metodo è più affidabile di qualunque scorciatoia mnemonica. Se il circuito resta lineare, la legge di Ohm ti dà risposte immediate; se invece il componente entra in una zona non lineare, la formula ti serve ancora come primo controllo, ma non come unica verità. È la differenza tra far funzionare qualcosa e progettare con un minimo di criterio.
