Come funziona un potenziometro e come scegliere quello giusto

Un potenziometro non crea una tensione dal nulla: la distribuisce in modo controllato, ed è proprio questo che lo rende utile per regolare volume, luminosità, soglie e piccoli settaggi di taratura. Capire come funziona un potenziometro aiuta a scegliere il valore giusto, a collegarlo correttamente e a evitare quei circuiti che sulla carta sembrano semplici ma in pratica diventano instabili o poco prevedibili. Qui vado dritto al principio elettrico, alle differenze tra le modalità d’uso e agli errori più comuni che incontro nei progetti di elettronica e hobby.

Il principio elettrico dietro il cursore

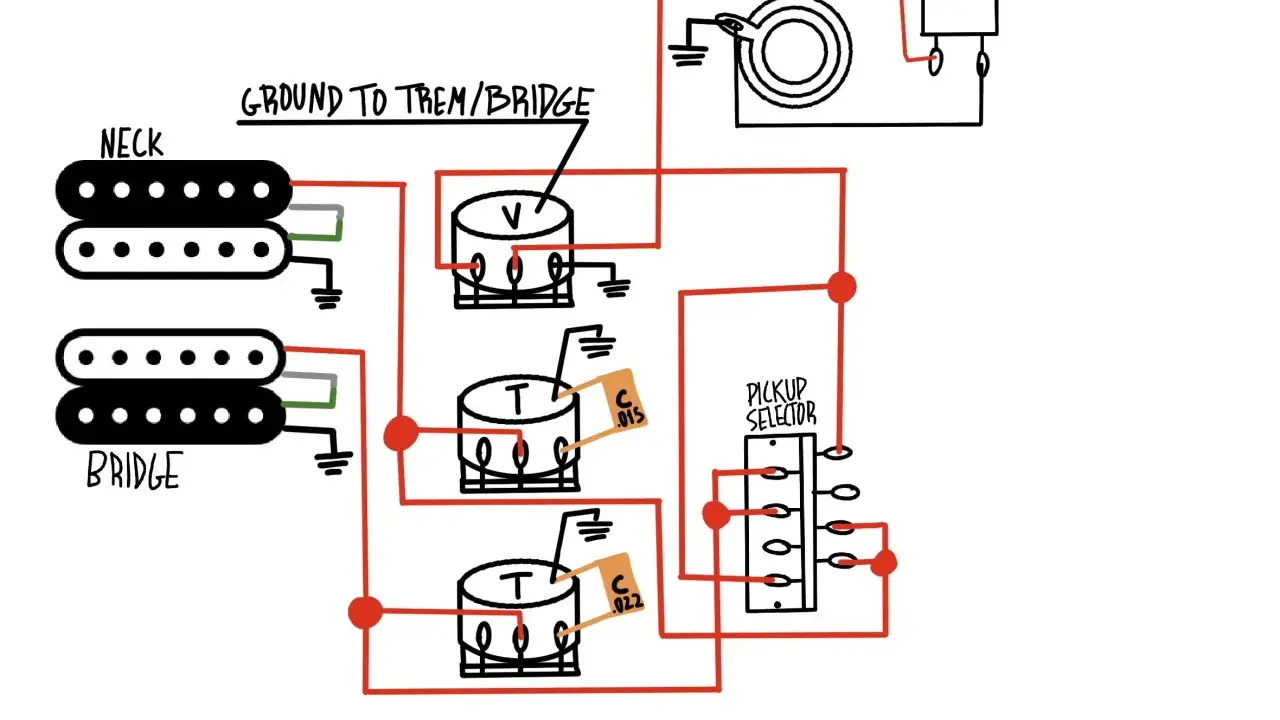

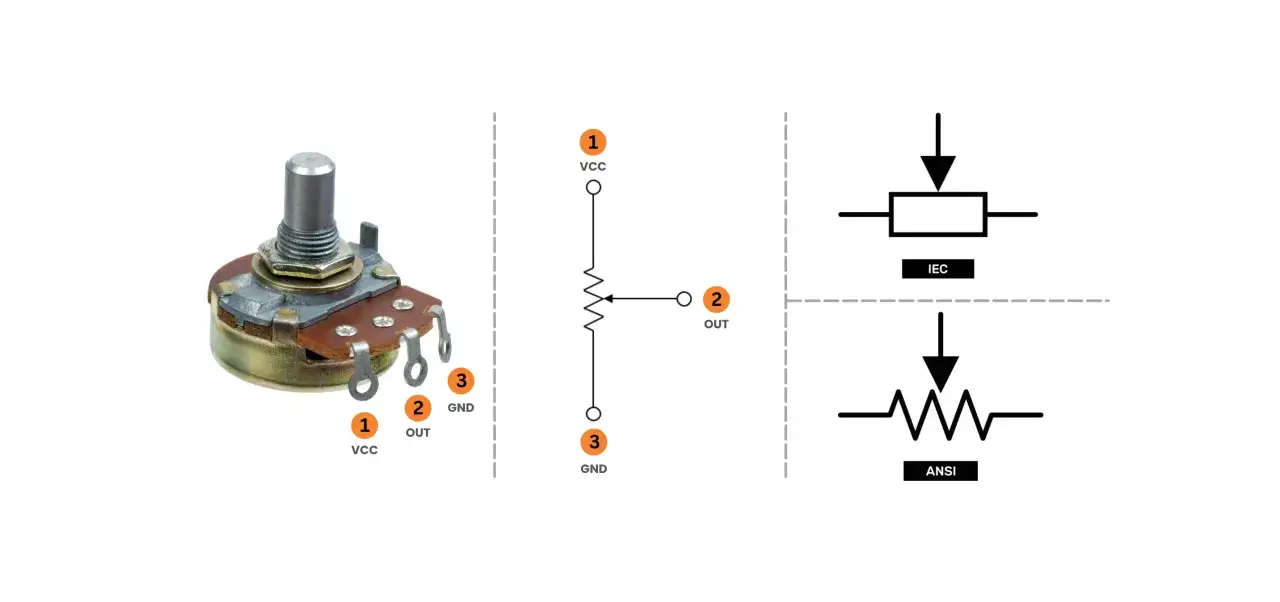

Io lo considero uno dei componenti più eleganti dell'elettronica di base: una pista resistiva e un contatto mobile, il cursore, che preleva una tensione sempre diversa a seconda della posizione. I due estremi della pista sono collegati ai capi dell'alimentazione, mentre il terminale centrale fornisce l'uscita variabile.

In forma ideale, se la pista è lineare e il carico è trascurabile, la relazione è semplice: Vout = Vin × R2 / (R1 + R2). Detto senza formalismi, se il cursore si sposta a metà corsa, anche la tensione in uscita tende a stare a metà. Questa è la ragione per cui il potenziometro è così utile quando devo trasformare un movimento manuale in un segnale analogico leggibile.

Il punto importante è che il componente non "produce" energia, ma redistribuisce quella presente ai suoi capi. Da qui nasce anche la differenza tra usarlo come partitore o come reostato, che è il passaggio successivo.

Partitore di tensione o reostato

Il dubbio classico è questo: sto regolando una tensione o sto limitando una corrente? La risposta cambia il modo in cui collego i terminali e, soprattutto, il comportamento reale del circuito.

Come partitore il potenziometro è più prevedibile, ma solo se il carico collegato all'uscita è abbastanza alto. Qui io resto prudente: l'impedenza del carico dovrebbe essere molto maggiore del valore del potenziometro, e in molti casi pratici almeno dieci volte più alta, meglio ancora di più se voglio una lettura stabile. Se il carico è troppo basso, la tensione sul cursore non segue più la proporzione ideale e il controllo diventa impreciso.

Come reostato, invece, il componente lavora con due terminali e la logica cambia: non sto più leggendo una tensione, sto inserendo una resistenza variabile nel percorso della corrente. Questo uso è molto semplice, ma richiede attenzione alla potenza dissipata, perché il potenziometro può scaldarsi se gli chiedo di fare troppo lavoro.

Quando chiarisco questo punto, metà dei dubbi sparisce subito. L'altra metà di solito riguarda la curva di risposta, ed è lì che entrano in gioco le versioni lineari e logaritmiche.

Perché esistono versioni lineari, logaritmiche e logaritmiche inverse

Non tutti i potenziometri rispondono allo stesso modo al movimento della manopola. La pista interna può essere progettata per crescere in modo lineare oppure con una legge logaritmica, cioè più adatta a una percezione umana che non segue i numeri in maniera uniforme.

• Lineare - ogni tratto di rotazione corrisponde a una variazione abbastanza uniforme della resistenza. Io lo scelgo per sensori, riferimenti, regolazioni tecniche e interfacce dove conta la proporzione reale.
• Logaritmico - la variazione è più lenta all'inizio e più rapida verso la fine, o viceversa a seconda della versione. È la scelta tipica per il volume audio, perché l'orecchio percepisce i cambiamenti in modo non lineare.
• Logaritmico inverso - è la versione speculare, utile quando la direzione del controllo deve risultare più intuitiva in un certo schema o in un bilanciamento di canale.

In un circuito audio una curva lineare spesso dà l'impressione di avere "tutto" nella prima parte della rotazione e poi pochissimo margine utile. In un circuito di misura, al contrario, una curva logaritmica complica la lettura senza dare alcun vantaggio. La regola pratica è semplice: se il potenziometro serve a un valore fisico, parto dal lineare; se deve seguire la percezione umana, guardo al logaritmico.

Questa distinzione sembra teorica solo finché non si prova a montare il componente sbagliato. A quel punto il problema non è più la teoria, ma il comfort d'uso del circuito.

Come scelgo il modello giusto senza complicarmi la vita

Quando devo sceglierne uno, io mi faccio sempre le stesse domande: quanta corrente passa, che tipo di segnale devo regolare, quanto spazio ho nel pannello e quanta precisione mi serve davvero. Il valore nominale può andare da poche centinaia di ohm a diversi megaohm, ma non è il numero da solo a decidere la bontà della scelta.

Per un ingresso di microcontrollore o un piccolo sensore analogico, spesso mi muovo su un potenziometro lineare da 10 kΩ, perché è un compromesso pratico tra rumore, consumo e facilità di interfacciamento. Per un controllo di volume, invece, la curva logaritmica torna molto più naturale. Nei trimmer interni la priorità è un'altra: precisione di taratura e stabilità nel tempo, non comfort per l'utente finale.

Mi piace anche controllare la corsa meccanica. Molti modelli rotativi usano una rotazione utile intorno ai 270°, quindi non bisogna immaginare un giro infinito. Se il progetto richiede regolazioni delicate, un multigiro o un trimmer ben protetto fa una differenza enorme rispetto a una manopola economica scelta solo perché "va bene fisicamente".

Una volta scelto il modello giusto, il rischio residuo non è più il componente in sé, ma il modo in cui lo si usa nel circuito.

Gli errori pratici che vedo più spesso

• Sbagliare la curva - montare un lineare dove serve un logaritmico, o viceversa, rende la regolazione poco intuitiva e spesso inutilmente nervosa.
• Sottovalutare il carico - se l'uscita del partitore alimenta un ingresso troppo pesante, la tensione si deforma e la lettura perde linearità.
• Chiedere troppa corrente al cursore - il potenziometro non è un regolatore di potenza, quindi il reostato va usato con prudenza.
• Ignorare la potenza nominale - un componente troppo piccolo può scaldare, degradarsi o cambiare comportamento nel tempo.
• Trattare un trimmer come una manopola da uso quotidiano - i trimmer servono per taratura, non per essere ruotati di continuo.
• Scambiare rumore di contatto per un errore di schema - se il segnale fruscia o salta, spesso il problema è sporco, usura o contatto non adatto all'ambiente.

Sono sbagli che sembrano minimi, ma in laboratorio e nei progetti hobby fanno perdere più tempo di quanto si creda. Io controllo prima questi punti e solo dopo cerco colpe più complesse nel resto del circuito.

Chiusa questa parte, resta un ultimo aspetto utile: quando il potenziometro diventa davvero un sensore o un comando di sistema, alcuni dettagli elettrici e meccanici diventano decisivi.

I dettagli che fanno la differenza in laboratorio e negli hobby

Se uso il potenziometro come sensore di posizione con un microcontrollore, lo collego quasi sempre come un normale partitore: un estremo a Vref, l'altro a massa e il cursore all'ingresso analogico. In questo scenario la stabilità della tensione di riferimento e la qualità della massa contano moltissimo, perché un componente perfetto può comunque dare letture poco pulite se l'alimentazione è rumorosa.

Per i cablaggi lunghi, o per i pannelli che vengono toccati di frequente, io considero essenziali tre cose: fissaggio meccanico corretto, collegamenti corti e formato adatto all'uso reale. Se serve una regolazione fine, scelgo un modello che la renda semplice; se serve un comando immediato, preferisco una risposta progressiva e una manopola ben leggibile. In altre parole, il componente va scelto insieme al contesto, non in isolamento.

Questa è la regola che mi porto sempre dietro: prima decido se mi serve una tensione proporzionale, una resistenza variabile o un controllo percettivo, poi scelgo curva, valore e formato di conseguenza. Quando il potenziometro è coerente con il compito che deve svolgere, il circuito si comporta in modo pulito e prevedibile; quando invece si sceglie quello che capita, l'errore emerge quasi subito.
