In breve, conta più il campo magnetico del contatto fisico
- Rileva la presenza o l’intensità di un campo magnetico, non il movimento in sé.
- Le versioni più comuni sono digitali, latch, lineari e per misura di corrente.
- Il risultato utile arriva solo con magnete, distanza e polarità corretti.
- Molti modelli lavorano bene con logiche a 3,3 V o 5 V, ma il datasheet resta decisivo.
- Gli errori tipici sono pull-up assente, magnete troppo lontano e scelta sbagliata tra switch e latch.
Che cosa rileva davvero e perché è così utile
In pratica, un sensore Hall misura la variazione di campo magnetico che attraversa un elemento semiconduttore. Quando il campo è perpendicolare al flusso di corrente interna, nasce una tensione molto piccola che il chip amplifica e traduce in un’uscita utile per la logica del circuito.
La parte che spesso semplifico quando spiego il tema a chi progetta schede è questa: il sensore non “vede” il metallo, vede il magnete. Questo lo rende perfetto dove un contatto meccanico si usura, dove c’è polvere o umidità, e dove serve leggere anche un campo statico, quindi non solo un segnale che varia nel tempo.

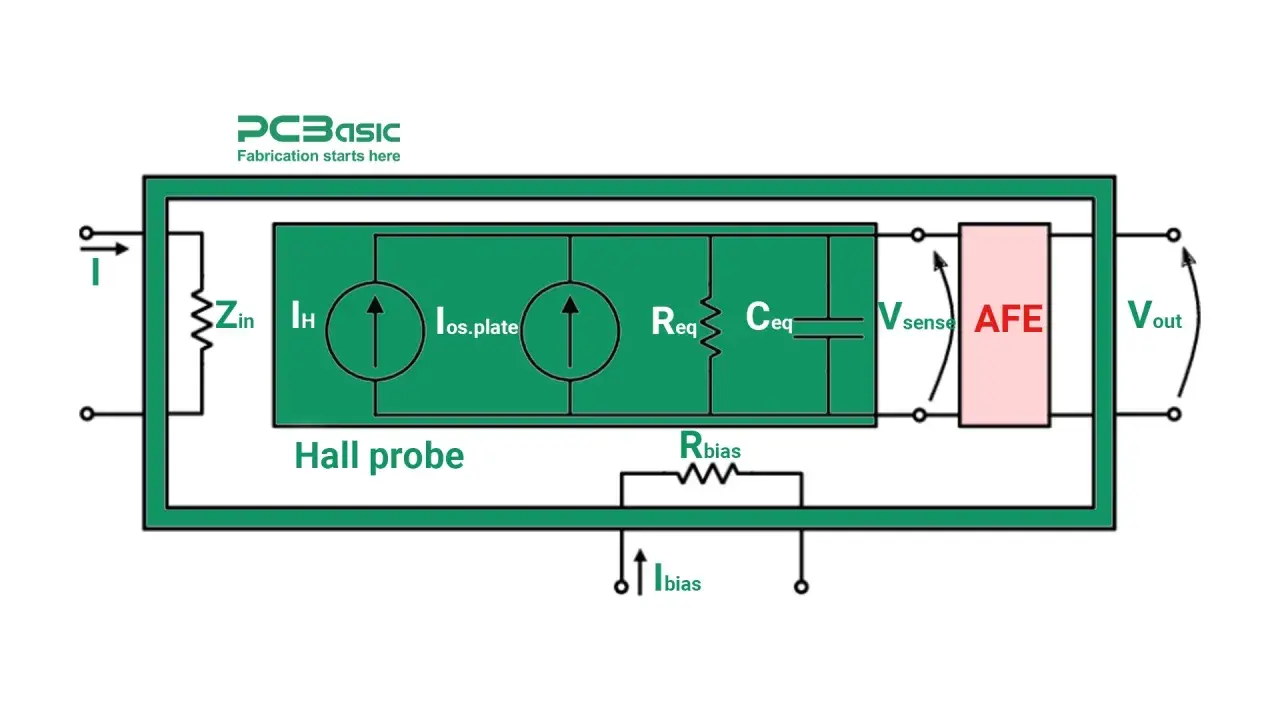

Dentro molti dispositivi Hall trovi già il lavoro pesante: amplificazione, soglia, isteresi e stadio d’uscita. Ed è proprio qui che nasce la differenza tra un componente che scatta in modo pulito e uno che fa impazzire il firmware; da qui conviene passare alle famiglie di uscita.
Le varianti che incontro più spesso nei progetti
Nel lavoro quotidiano distinguo quattro famiglie, e non è una distinzione accademica: cambia il circuito, cambia la prova al banco e cambia anche il tipo di magnete che conviene usare.
| Variante | Cosa restituisce | Dove la uso | Limite tipico |
|---|---|---|---|
| Switch digitale | Un segnale ON/OFF | Finecorsa, presenza magnete, sportelli | Non dice quanto è forte il campo, solo se supera la soglia |
| Latch | Stato memorizzato fino al polo opposto | Rotori, encoder semplici, BLDC | Se il magnete non attraversa bene le soglie, resta nello stato sbagliato |
| Lineare o analogico | Tensione proporzionale al campo | Angolo, posizione, leva, corsa breve | Richiede calibrazione e meccanica più stabile |
| Sensore di corrente | Tensione proporzionale al campo generato dal conduttore | Alimentatori, inverter, motori, protezioni | Il layout e i disturbi contano molto più che in un semplice finecorsa |
L’isteresi, cioè la distanza tra punto di attivazione e di disattivazione, è il parametro che più spesso salva il segnale da commutazioni instabili. Io scelgo uno switch digitale quando mi serve una decisione netta, un latch quando devo distinguere due stati magnetici alternati, e un lineare quando la posizione va misurata, non solo rilevata. Questa scelta iniziale evita metà dei problemi, perché un sensore giusto usato male è comunque un sensore sbagliato; il passo successivo è vedere dove rende davvero nei sistemi reali.
Dove rende davvero nei circuiti e nei dispositivi reali
Il motivo per cui il sensore Hall è così diffuso in elettronica e nei circuiti di controllo è la sua versatilità. Lo trovo in applicazioni molto diverse tra loro, ma la logica resta la stessa: trasformare un campo magnetico in un’informazione pulita, ripetibile e poco soggetta a usura.
- Motori brushless - tre sensori Hall possono fornire la posizione del rotore e aiutare la commutazione a 6 passi; qui il vantaggio è la semplicità del controllo, soprattutto nei progetti compatti.
- Finecorsa e sportelli - in ambienti polverosi o leggermente sporchi un rilevamento magnetico è spesso più robusto di un microinterruttore, perché non ha parti che sfregano.
- Encoder e misure di posizione - con un magnete ben accoppiato si ottiene una lettura stabile di angolo o corsa breve, utile su leve, manopole e attuatori.
- Misura di corrente - nei circuiti di potenza evita la perdita di uno shunt ad alta potenza: per capirci, a 200 A un resistore da 500 mΩ dissiperebbe 20 W, un numero che spiega subito perché molti progettisti preferiscono la via magnetica.
- Sicurezza e rilevamento presenza - su coperchi, cassetti o moduli mobili offre una logica pulita e ripetibile, con meno manutenzione rispetto ai contatti meccanici.
In altri termini, il Hall funziona bene quando vuoi una misura senza attrito e senza dipendere dal contatto fisico tra due parti. E quando il caso d’uso è chiaro, il vero salto di qualità arriva dal cablaggio e dalla prova pratica.
Come si collega e si testa senza errori
Se il dispositivo è a tre fili, io parto sempre da tre verifiche: alimentazione, tipo di uscita e distanza magnete-sensore. Molti modelli digitali usano un’uscita open-drain o open-collector, quindi senza resistore di pull-up il segnale non sale mai davvero; come base pratica, 4,7 kΩ è un punto di partenza sensato, mentre 10 kΩ va bene quando il cavo è corto e il disturbo è basso.
- Verifico i pin di Vcc, massa e uscita nel datasheet o sulla serigrafia del modulo.
- Metto un condensatore di disaccoppiamento da 100 nF vicino ai pin del sensore.
- Controllo che il magnete sia orientato sul verso corretto, perché il polo sbagliato spesso fa sembrare guasto un componente che non lo è.
- Misuro la commutazione al variare della distanza, non solo a contatto quasi nullo: è lì che capisco il margine reale.
- Se il segnale è instabile, passo all’oscilloscopio prima di cambiare codice o sensore.
Con i sensori lineari il test cambia poco, ma cambia l’obiettivo: non cerco un semplice cambio di stato, cerco una curva regolare e abbastanza pulita da essere calibrata dal microcontrollore. Quando questa parte è sotto controllo, la scelta del modello diventa molto più precisa e meno a tentativi.
Come scegliere il modello giusto senza farsi guidare solo dal nome
La selezione del componente la faccio quasi sempre partendo da quattro domande: devo rilevare presenza, posizione, direzione o corrente? Devo uscire in logica digitale, in analogico o con un protocollo più evoluto? Il sensore lavorerà a 3,3 V o a 5 V? E quanto è stabile la parte meccanica che porta il magnete?
| Criterio | Perché conta | Errore comune |
|---|---|---|
| Soglia magnetica | Stabilisce quando il sensore commuta davvero | Scegliere un magnete troppo debole o troppo distante |
| Isteresi | Evita che il segnale tremi vicino alla soglia | Ignorarla e poi lamentarsi di commutazioni ballerinne |
| Tipo di uscita | Determina il collegamento al microcontrollore o al driver | Confondere open-drain, push-pull e uscita analogica |
| Allineamento | Serve a far lavorare bene il campo utile | Progettare il PCB senza curare l’asse del magnete |
| Temperatura e disturbi | Influiscono su drift e robustezza | Testare tutto solo a temperatura ambiente e su banco pulito |
Rispetto a un reed switch, il Hall non ha contatti meccanici e regge meglio vibrazioni e cicli lunghi; rispetto a un sensore induttivo, spesso è più semplice da integrare con magneti piccoli e consumi contenuti. Il compromesso è chiaro: la meccanica del magnete deve essere progettata con più attenzione, perché il segnale dipende molto dalla geometria. Quando una scheda deve andare in produzione, io guardo anche il package, la tolleranza di montaggio e l’eventuale compatibilità con uscite come PWM o segnali più evoluti; ed è proprio qui che emergono i limiti da non sottovalutare.
Limiti, errori comuni e come li aggiro nei progetti seri
Il limite più sottovalutato è il campo parassita. Se il sensore sta vicino a cavi di potenza, motori, magneti di altri attuatori o piste con correnti elevate, può vedere disturbi che il banco prova non mostra. In quei casi non basta riprogrammare: serve ripensare il layout, la distanza, la schermatura o perfino la direzione dell’asse magnetico.
Gli errori che incontro più spesso sono questi:
- magnete troppo lontano o con orientamento errato;
- assenza del pull-up nelle uscite open-drain;
- scelta di un latch al posto di uno switch, o viceversa;
- nessun margine sulla temperatura di esercizio;
- cablaggio lungo senza filtro o senza massa pulita;
- fiducia eccessiva nella prova a mano invece che nel caso peggiore reale.
Un’altra trappola è la meccanica approssimativa: se il magnete balla, anche il sensore migliore diventa incoerente. Io preferisco avere un componente un po’ meno sensibile ma con una geometria ben fissata, perché la ripetibilità di lungo periodo vale molto più di un picco di prestazione sulla carta. Da qui viene l’ultima verifica, quella che faccio prima di chiudere davvero il progetto.
Tre controlli che faccio prima di dare il circuito per buono
Prima di considerare finito un progetto con sensori Hall, controllo sempre tre cose: che il margine magnetico resti valido nel peggior caso meccanico, che l’uscita sia letta correttamente dalla logica del sistema e che l’ambiente non introduca falsi trigger. Sono tre verifiche semplici, ma insieme separano un prototipo che “sembra funzionare” da un circuito che regge nel tempo.
- Margine magnetico - verifico commutazione, distanza e isteresi con tolleranze realistiche, non con un solo punto ideale.
- Compatibilità elettrica - controllo livelli logici, pull-up, filtri e consumo, soprattutto se il sensore dialoga con un microcontrollore a 3,3 V.
- Robustezza ambientale - simulo vibrazioni, disturbi e temperature non perfette, perché è lì che i problemi veri si presentano.
Se questi tre punti tornano, il sensore Hall diventa una scelta molto solida: semplice da integrare, pulito da leggere e abbastanza flessibile da servire sia un hobby project sia un circuito più serio. È una di quelle soluzioni che funzionano bene proprio quando la progettazione ha fatto il suo lavoro fino in fondo.
