Il simbolo con cerchio e linea compare ovunque ci sia un comando di accensione, ma non sempre racconta la stessa cosa con la stessa forza. Capirlo bene aiuta a distinguere subito tra dispositivo acceso, spento o in standby, senza affidarsi al caso quando si maneggiano interruttori, pulsanti e apparecchi elettronici. In questa guida trovi la lettura corretta del simbolo, le differenze pratiche tra le varianti più comuni e i controlli che uso io per evitare interpretazioni sbagliate.
I simboli di accensione spiegano lo stato del dispositivo in un colpo d’occhio
- Il cerchio indica in genere lo stato di spento o disconnessione.
- La linea indica in genere lo stato di acceso o connessione.
- Il simbolo combinato può indicare on/off oppure standby, a seconda del dispositivo.
- Su pulsanti e interruttori il pittogramma non sostituisce sempre il taglio reale della corrente.
- Per lavorare in sicurezza conviene distinguere tra spegnimento logico, standby e isolamento fisico dalla rete.
Che cosa indicano cerchio e linea
La lettura più semplice è anche quella giusta nella maggior parte dei casi: il cerchio richiama lo stato di spento, mentre la linea richiama lo stato di acceso. La logica viene dalla simbologia elettrica internazionale: il cerchio rimanda a un circuito aperto, quindi interrotto, mentre la linea rimanda a un circuito chiuso, quindi attivo. Io lo spiego sempre così: se la corrente può scorrere, il simbolo tende verso la linea; se il flusso viene interrotto, tende verso il cerchio.
Secondo la IEC, questi pittogrammi servono proprio a indicare in modo neutro lo stato di un comando, senza dipendere dalla lingua scritta sul dispositivo. In pratica, su un interruttore o su un pulsante puoi trovare questi riferimenti in forme diverse, ma il messaggio di base resta quello. Ed è qui che diventa utile distinguere i simboli uno per uno.
| Simbolo | Lettura pratica | Stato del circuito | Uso tipico |
|---|---|---|---|
| I o linea | Acceso | Chiuso | Interruttori, alimentatori, pulsanti di avvio |
| O o cerchio | Spento | Aperto | Tasto off, ciabatte, comandi di arresto |
| Linea dentro il cerchio | On/off | Commutazione tra due stati | Pulsanti push-push o tasti di alimentazione |
| Linea nel cerchio parzialmente interrotto | Standby | Alimentazione parziale | TV, monitor, console, dispositivi con sleep mode |
Questa distinzione è il punto di partenza corretto, ma da sola non basta ancora a capire cosa succede davvero dentro il dispositivo. Il passaggio successivo è capire quando un apparecchio è solo “spento” e quando, invece, resta comunque parzialmente alimentato.
Perché lo standby non coincide sempre con lo spento
Qui nasce il fraintendimento più comune. In molti apparecchi moderni il simbolo non indica un taglio netto della corrente, ma una modalità di attesa. Il dispositivo sembra spento, però continua a ricevere energia per mantenere attive funzioni come telecomando, sveglia, aggiornamenti, sensori o accensione rapida. In altre parole, standby non vuol dire assenza di alimentazione.
Questo vale soprattutto per televisori, decoder, monitor, console, stampanti e alcuni elettrodomestici elettronici. Il consumo in standby non è uguale per tutti i prodotti: può stare da frazioni di watt a pochi watt, a seconda della progettazione e delle funzioni attive. Non è un dettaglio teorico, perché cambia sia il consumo reale sia il livello di sicurezza quando pensi di aver isolato l’apparecchio.
Il mio criterio pratico è semplice: se il simbolo suggerisce una modalità di attesa, io non considero il dispositivo “fuori rete” finché non lo scollego davvero o non verifico un interruttore generale. Da qui si capisce perché il tipo di comando usato fa una differenza concreta.
Come leggerlo su interruttori, pulsanti e interfacce digitali

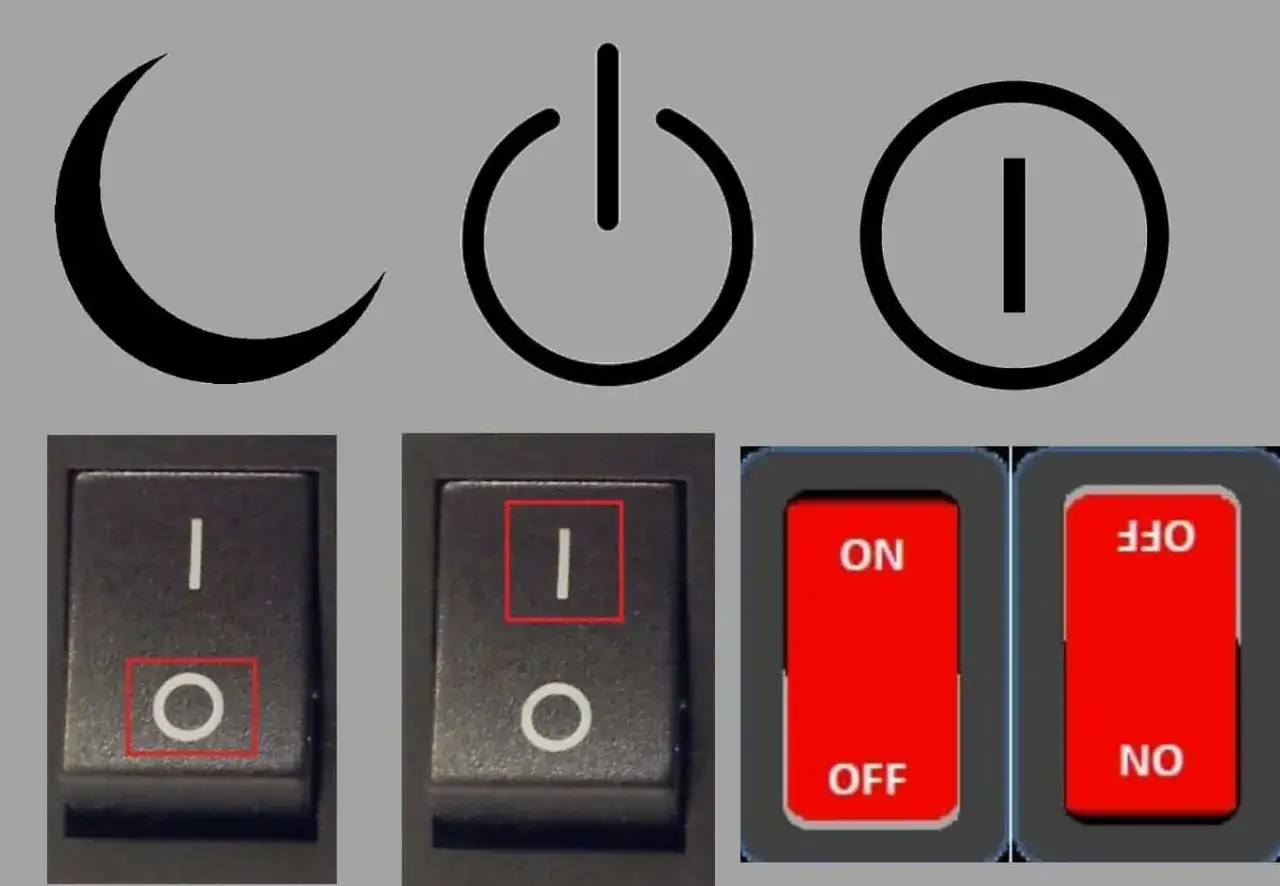

Lo stesso simbolo cambia leggermente funzione in base al supporto su cui compare. Su un interruttore a bilanciere, per esempio, le due estremità possono riportare I e O per indicare rispettivamente acceso e spento. Su un pulsante unico, invece, il simbolo combinato suggerisce che il tasto alterna gli stati con una pressione breve o prolungata.
- Interruttore a bilanciere - spesso mostra I e O alle estremità. La posizione fisica del comando aiuta a capire subito lo stato.
- Pulsante di alimentazione - di frequente usa il simbolo combinato. In questo caso il tasto può avviare, fermare o mettere in standby.
- Interfaccia digitale - su schermi, menu e telecomandi lo stesso pittogramma indica la funzione di power, non sempre lo spegnimento totale.
- Ciabatte e alimentatori - il simbolo può indicare il taglio della linea oppure una semplice commutazione interna, quindi va letto con attenzione.
Una cosa che noto spesso è la tendenza a fidarsi della forma senza guardare il contesto. In realtà il contesto conta moltissimo: se il comando è su un monitor, su una smart TV o su un alimentatore da banco, la stessa icona può corrispondere a livelli diversi di spegnimento. Ed è proprio qui che nascono gli errori più costosi.
Gli errori più comuni quando si interpreta il simbolo
Il primo errore è credere che cerchio uguale corrente assente in ogni situazione. Non è così: alcuni dispositivi restano alimentati anche se sembrano spenti. Il secondo errore è trattare lo standby come un vero off, soprattutto quando si vuole intervenire sull’apparecchio o risparmiare energia in modo sensibile.
- Confondere standby con spegnimento completo.
- Assumere che il simbolo garantisca da solo l’assenza di tensione.
- Ignorare la presenza di batterie, alimentatori interni o circuiti di memoria.
- Leggere il pittogramma senza considerare il manuale o l’etichetta del dispositivo.
- Usare il comando come se fosse un sezionatore di sicurezza, quando non lo è.
Il controllo che uso per capire se un apparecchio è davvero fuori tensione
Quando voglio evitare interpretazioni ambigue, seguo una sequenza semplice. Prima guardo il tipo di comando, poi verifico se il dispositivo dichiara chiaramente “standby”, “power” o “main switch”, e infine valuto se serve un distacco fisico dalla rete. Questa piccola routine elimina quasi tutti i dubbi pratici.
- Leggo il contesto - interruttore, pulsante, telecomando o menu software non hanno sempre lo stesso significato operativo.
- Cerco l’etichetta vicina - se compare “standby”, so che non sto guardando uno spegnimento totale.
- Controllo il comportamento reale - se restano LED, display parziali o funzioni di ripresa, il dispositivo è ancora parzialmente attivo.
- Stacco la spina o il sezionamento generale - quando mi serve isolamento vero, non mi basta il simbolo.
Per chi lavora con l’elettronica, questa abitudine vale più di una memoria teorica dei simboli. Sul banco di lavoro, in casa o in laboratorio, io consiglio sempre di distinguere tre livelli: comando di accensione, standby e scollegamento fisico. Quando questi livelli sono chiari, anche un simbolo minuscolo smette di essere ambiguo.
Un simbolo piccolo che rende più leggibile anche il banco di lavoro
La cosa interessante di questi pittogrammi è che sono semplici, ma non banali. Un cerchio, una linea o la loro combinazione possono dirti in un secondo se stai guardando un comando di avvio, una pausa energetica o un vero arresto. Per questo, nei progetti di elettronica amatoriale e negli impianti ben fatti, conviene scegliere simboli chiari e coerenti, non icone decorative o arbitrarie.
Se devo lasciare una regola pratica, è questa: cerchio, linea e simbolo combinato vanno sempre letti insieme al contesto del dispositivo. Quando il comando è critico, io preferisco una grafica leggibile, un’etichetta esplicita e, se serve, un interruttore generale separato. È il modo più semplice per evitare confusione e usare l’apparecchio con maggiore consapevolezza.
