Modello del diodo ideale - come leggerlo nei circuiti

Il modello del diodo ideale è uno di quei concetti che semplificano davvero l'elettronica, non solo sulla carta. Io lo uso come una lente: elimina caduta di tensione, corrente inversa e perdite, così resta chiaro quando il componente conduce, quando blocca e come cambia il comportamento di un circuito. Qui trovi una spiegazione pratica del modello, il modo corretto di leggerne la caratteristica corrente-tensione e i casi in cui conviene passare a un'analisi più realistica.

Che cosa rappresenta davvero questo modello

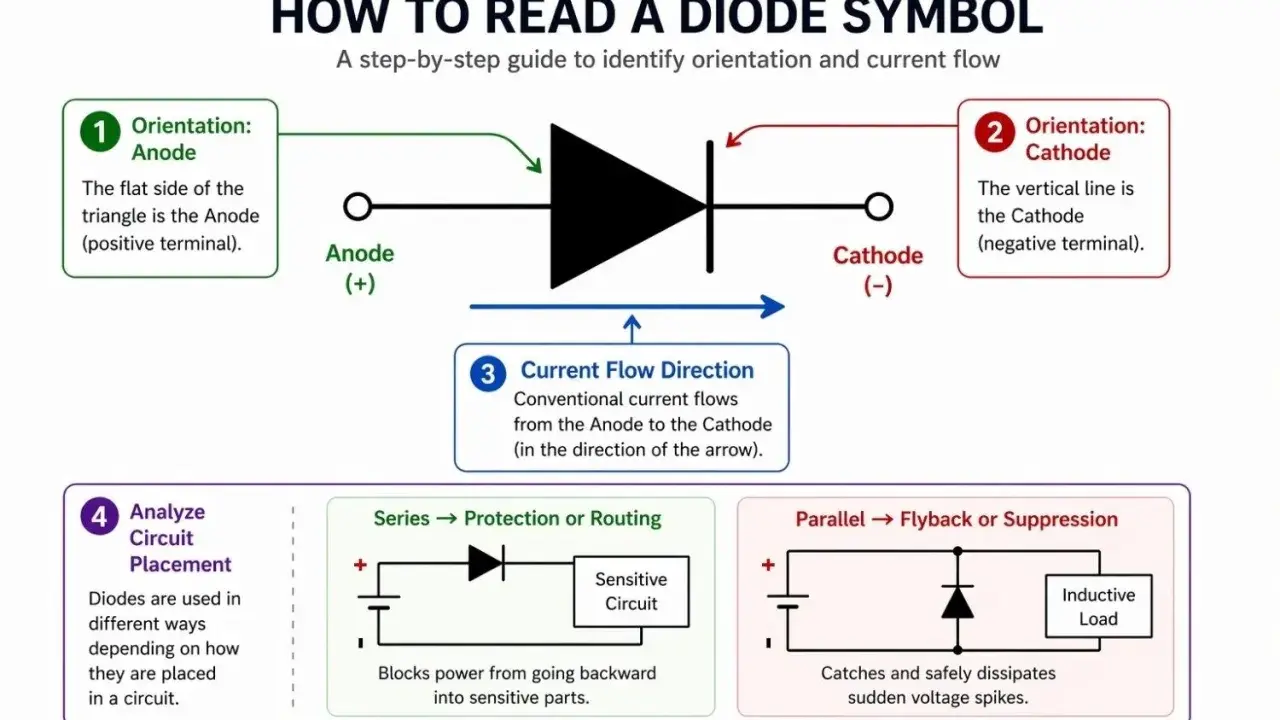

Non stiamo parlando di un componente reale, ma di una semplificazione utile. In pratica, io considero il diodo come un elemento unidirezionale perfetto: lascia passare corrente in un solo verso e la blocca completamente nell'altro. Questo è prezioso perché trasforma un dispositivo non lineare in un oggetto più leggibile, soprattutto quando devo capire il comportamento globale del circuito e non il dettaglio fisico della giunzione.

Il punto forte del modello non è l'accuratezza, ma la chiarezza. Se il mio obiettivo è stabilire se un ramo conduce oppure no, il modello ideale mi fa arrivare alla risposta molto più in fretta di una curva esponenziale completa. Quando invece mi interessa la potenza dissipata, la soglia reale o la temperatura, allora il discorso cambia e serve un livello di analisi più ricco. A questo punto vale la pena vedere la sua caratteristica corrente-tensione, perché lì il ragionamento diventa immediato.

La caratteristica I-V e i due stati limite

La caratteristica del modello ideale è a tratti, quindi molto semplice da leggere. Non esiste una zona intermedia da interpretare con sfumature: o il diodo è acceso, oppure è spento. Io la traduco sempre così:

In questa lettura non c'è una soglia di accensione, non c'è una piccola corrente di fuga e non c'è nemmeno rottura inversa. È proprio per questo che il modello è così comodo nei primi passaggi di analisi: mi dice subito quali ipotesi sono ammissibili e quali no. Da qui il passo naturale è capire come si usa davvero quando ho un circuito davanti.

Come lo uso per analizzare un circuito senza perdere tempo

Quando mi trovo davanti a un circuito a diodi, non parto mai dal calcolo completo. Faccio prima un'ipotesi sullo stato di ogni diodo, poi verifico se il circuito resta coerente. È un metodo semplice, ma evita molti errori da calcolo meccanico.

1. Ipotizzo se il diodo è in conduzione oppure interdetto.
2. Lo sostituisco con un cortocircuito o con un circuito aperto, a seconda del caso.
3. Risolvo il resto del circuito con le leggi di Kirchhoff e con la legge di Ohm.
4. Controllo se la soluzione ottenuta rispetta l'ipotesi iniziale.
5. Se non torna, cambio stato al diodo e ripeto il ragionamento.

Un esempio classico è il raddrizzatore a semionda. Se la tensione d'ingresso è positiva, il diodo ideale conduce e l'uscita segue l'ingresso; se la tensione diventa negativa, il diodo si apre e l'uscita va a zero. Il risultato non è un dettaglio da laboratorio: è la base per capire come un segnale alternato può diventare un segnale pulsante a polarità unica. Nel ponte raddrizzatore il principio è lo stesso, solo distribuito su più diodi e su percorsi di corrente diversi nelle due semionde. E proprio qui si vede il valore del modello: mi fa ragionare sul verso della corrente prima ancora di preoccuparmi delle perdite. Quando però esco dal piano teorico, i limiti del modello iniziano a farsi sentire.

Dove il modello si allontana dalla realtà

Il diodo reale non si comporta mai in modo così pulito. Il primo scarto importante è la caduta diretta: nei diodi al silicio, in molte applicazioni, ci si aspetta circa 0,6-0,7 V quando il dispositivo conduce; nei diodi al germanio il valore tipico è più basso, intorno a 0,2 V. Questo significa che, soprattutto nei circuiti a bassa tensione, il modello ideale può essere troppo ottimista.

C'è poi la corrente inversa, che nel modello ideale è zero ma nel componente reale è piccola e non nulla. In più compare il breakdown, cioè la rottura inversa: in molti diodi al silicio da segnale la tensione di rottura cade nell'ordine di decine o centinaia di volt, e nelle note didattiche si incontra spesso il range 50-200 V, anche se il valore esatto dipende dal componente. A questo si aggiungono la dipendenza dalla temperatura, la resistenza dinamica e gli effetti capacitivi, che diventano importanti quando il circuito lavora velocemente o con segnali deboli.

In sostanza, il modello ideale mi aiuta a capire come funziona un circuito; il modello reale mi dice quanto bene funziona davvero. Da qui è naturale passare agli usi pratici in cui questa differenza conta davvero.

Dove conviene usarlo davvero nei circuiti

Io lo trovo particolarmente utile in tutti i casi in cui il problema principale è la direzione della corrente, non la sua finezza quantitativa. I contesti più comuni sono questi:

• Raddrizzatori - servono a capire subito come il segnale alternato viene trasformato in una tensione unidirezionale, sia in versione a semionda sia a doppia semionda.
• Protezione da inversione di polarità - il modello ideale rende evidente quando un ramo resta isolato e quando invece può alimentare il carico.
• OR a diodi e instradamento dei segnali - utile per capire quale ingresso prevale senza introdurre subito i dettagli delle perdite.
• Clamp e peak detector - il comportamento a soglia diventa intuitivo se parto dal caso ideale e poi aggiungo la caduta reale.
• Rettifica di precisione - il cosiddetto superdiodo, costruito con un operazionale e un diodo, nasce proprio per avvicinarsi al comportamento ideale, anche se resta limitato dal range dell'amplificatore operazionale e dalla sua velocità.

In questi schemi il modello ideale non è un esercizio astratto: è il modo più rapido per capire dove passa la corrente, quali nodi cambiano stato e perché l'uscita assume una certa forma. Quando il circuito serve per misure precise o per segnali molto piccoli, però, questa semplificazione comincia a costare troppo. Per questo mi tengo sempre una regola pratica molto semplice.

Quando il modello ideale è abbastanza buono per i conti

La mia regola è questa: uso il modello ideale quando voglio capire la struttura del circuito, non quando devo certificare il risultato finale. Se la tensione utile è molto più alta della caduta diretta del diodo, il modello è spesso sufficiente per una prima analisi. Se invece lavoro con segnali bassi, con consumi da ottimizzare o con margini stretti, la caduta di giunzione pesa troppo per essere ignorata.

• Va bene per capire la logica di conduzione e interdizione.
• Va bene per raddrizzatori, protezioni e selezione di ramo.
• Va bene quando l'errore di alcuni decimi di volt non cambia la conclusione.
• Non va bene se una sola giunzione può falsare in modo visibile il livello di uscita.
• Non va bene quando contano efficienza, dissipazione, leakage o comportamento ad alta frequenza.

Per me il punto non è scegliere il modello più elegante, ma quello abbastanza preciso per la domanda che ho davanti: il diodo ideale mi fa capire subito la logica del circuito, mentre il modello reale mi dice quanto costa davvero quella logica in tensione, potenza ed errori. Se separi bene questi due livelli, l'elettronica con i diodi diventa molto più leggibile.
