Il tema dei transistor equivalenti sembra semplice, ma in pratica la sostituzione funziona solo quando polarità, tensione, corrente, guadagno e contenitore restano dentro margini realistici. In questa guida chiarisco come leggere i dati giusti nel datasheet, come confrontare un componente con il suo sostituto e quando un cambio apparentemente innocuo può alterare il circuito. Io parto sempre dal comportamento del circuito, non dalla sigla stampata sul corpo del transistor.
In pratica, conta trovare un sostituto che regga il lavoro reale e non solo la sigla
- NPN e PNP non si scambiano: la polarità è il primo filtro.
- VCEO, IC e Pd devono avere margine rispetto allo stress reale del circuito.
- hFE va letto al punto di lavoro corretto, non come numero astratto.
- Package e pinout contano quanto i dati elettrici, soprattutto nei drop-in.
- VCE(sat), fT e rumore diventano decisivi quando il transistor commuta o lavora in audio/RF.
Che cosa rende davvero sostituibile un transistor
Quando devo capire se due transistor possono convivere nello stesso circuito, non ragiono per nome commerciale ma per funzione reale. Un dispositivo può sembrare “uguale” perché è un NPN in contenitore TO-92, ma poi scopro che ha una tensione massima più bassa, una corrente di collettore inferiore o un guadagno utile in una fascia diversa. È qui che nascono gli errori più frequenti: il pezzo entra fisicamente nel circuito, ma non regge elettricamente il punto di lavoro.
La distinzione più importante è tra componenti davvero compatibili e componenti solo simili. Due transistor possono condividere la stessa famiglia, ma non lo stesso margine di tensione o la stessa capacità di dissipazione; in altri casi condividono il comportamento elettrico, però cambiano il package o il piedinaggio. Per questo, quando parlo di un sostituto, considero sempre quattro livelli: tipo di transistor, limiti elettrici, comportamento dinamico e compatibilità meccanica.
In pratica, un BC547, un 2N2222A e un BC337 possono sembrare vicini, ma non li tratto mai come sinonimi automatici. A volte uno è migliore come piccolo segnale, un altro come driver, un altro ancora come commutatore leggero. A questo punto, il passo più utile è capire quali righe del datasheet meritano davvero attenzione.
I parametri del datasheet che guardo per primi
Io leggo il datasheet sempre nello stesso ordine: prima il tetto elettrico, poi il comportamento in saturazione, infine il package. È il modo più rapido per capire se un sostituto è sensato o solo teorico.
| Parametro | Perché conta | Cosa verifico davvero |
|---|---|---|
| Tipo e polarità | Stabilisce se il transistor può lavorare nello stesso ramo del circuito. | NPN con NPN, PNP con PNP. Qui non si fanno compromessi. |
| VCEO / VCBO | È il margine massimo di tensione che il dispositivo può reggere. | Scelgo un valore almeno pari all’originale, meglio con margine se ci sono picchi. |
| IC continuo e di picco | Dice quanta corrente può passare davvero senza uscire dalla zona sicura. | Guardo la corrente del carico, non solo quella media dichiarata dal progetto. |
| PD e resistenza termica | Determinano quanto calore può smaltire il pezzo. | Essenziali se il transistor lavora in zona lineare o in un contenitore chiuso. |
| hFE | È il guadagno di corrente, cioè quanta corrente di base serve per ottenere quella di collettore. | Lo confronto al valore di corrente reale, non al dato “tipico” fuori contesto. |
| VCE(sat) | Conta quando il transistor deve saturare e comportarsi da interruttore. | Più è basso, meno potenza si perde in commutazione. |
| fT e capacità parassite | Incidono sulla velocità e sulla pulizia del segnale. | Le considero in audio veloce, RF e switching rapido. |
| Package e pinout | Determinano se il pezzo entra davvero nella scheda. | Non do mai per scontato che piedinatura e orientamento coincidano. |

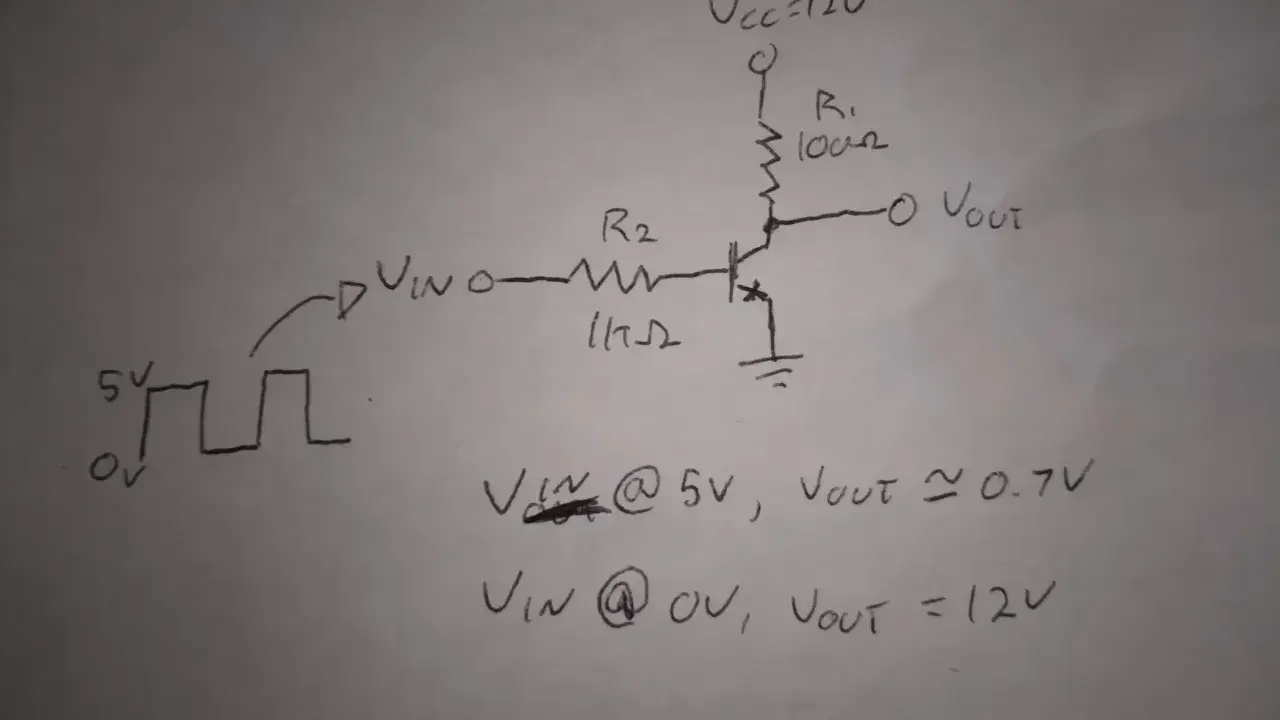

Se il circuito è un semplice commutatore, il trio più importante è tensione, corrente e VCE(sat). Se invece sto lavorando su un preamplificatore o su una linea sensibile al rumore, il baricentro cambia: il guadagno utile, la frequenza di transizione e le capacità interne pesano molto di più. Quando questi numeri sono chiari, passare dal datasheet al confronto pratico diventa molto più semplice.
Come confronto due componenti senza cadere negli errori più comuni
Per evitare scelte approssimative, seguo una sequenza fissa. Non mi basta che due transistor “sembrino simili”: voglio capire dove il circuito li userà davvero.
-
Identifico la funzione.
Mi chiedo se il transistor lavora da amplificatore, switch, driver, regolatore o protezione. Il ruolo cambia completamente i parametri prioritari.
- Controllo package e pinout. Questa verifica arriva subito, prima ancora dei numeri più fini. Un sostituto elettricamente buono ma con piedinaggio diverso crea solo problemi meccanici o, peggio, errori di montaggio.
-
Confronto VCEO, IC e dissipazione.
Se il nuovo transistor ha un margine inferiore anche solo su uno di questi tre punti, non lo considero un equivalente tranquillo. Nei circuiti reali i picchi sono spesso più importanti del valore medio.
-
Leggo hFE al punto di lavoro vero.
Il guadagno non serve visto da lontano. A me interessa il valore vicino alla corrente e alla tensione in cui il dispositivo lavorerà davvero.
-
Valuto il comportamento dinamico.
Se il transistor commuta, guardo VCE(sat) e carico di base; se amplifica, guardo rumore, capacità e frequenza di transizione. Qui si vede la differenza tra un componente accettabile e uno davvero adatto.
-
Faccio una prova a banco.
Quando la sostituzione è dubbia, io parto sempre con alimentazione limitata e carico ridotto. Bastano pochi minuti per capire se il dispositivo scalda troppo o se il punto di lavoro si sposta in modo anomalo.
Con questa sequenza, i casi concreti diventano molto più leggibili. Ed è proprio nei casi concreti che si capisce quanto conti la famiglia di appartenenza, non solo la sigla stampata sul corpo.
Le famiglie che incontro più spesso in laboratorio
Qui non parlo di equivalenze assolute, ma di sostituzioni ragionate. Alcune coppie funzionano bene solo se il circuito resta dentro i loro limiti; altre cambiano classe di impiego e quindi vanno scelte con più attenzione.
| Caso reale | Sostituto da valutare | Perché ha senso | Attenzione |
|---|---|---|---|
| Un piccolo segnale basato su BC547 | BC548 | Stessa logica d’uso e stessa famiglia, con comportamento molto vicino. | Va bene solo se il circuito non supera il suo margine di tensione più basso. |
| Un piccolo segnale basato su BC547 ma con più margine di tensione | BC546 | Resta nello stesso mondo applicativo, ma con tensione massima superiore. | Non basta il nome: il resto del circuito deve comunque restare da piccolo segnale. |
| Un NPN da commutazione leggera con corrente un po’ più alta | BC337 | Ha una capacità di corrente più robusta e si presta bene a molti driver semplici. | Verifico sempre pinout, dissipazione e tensione massima prima di montarlo. |
| Un 2N2222A usato come switch o driver | PN2222A o KSP2222A | La funzione resta la stessa, ma il contenitore o la variante commerciale possono cambiare. | Non assumo mai che il piedinaggio sia identico senza guardare il datasheet. |
| Uno stadio di potenza con TIP41C | MJD41C | La famiglia applicativa è molto vicina, ma l’impostazione meccanica può essere diversa. | Qui il package conta più di quanto sembri: non è un drop-in su una scheda TO-220. |
| Un preamplificatore audio sensibile al rumore | BC549 o BC550 | Stessa logica della serie BC54x, ma con attenzione al rumore più che alla sola corrente. | Se il circuito è molto delicato, il rumore conta più di un guadagno nominale più alto. |
Nei preamplificatori audio, per esempio, preferisco spesso una variante low-noise della famiglia giusta invece di un transistor “più potente” ma meno pulito. In uno switch, al contrario, mi interessa prima di tutto che saturi bene e che non sprechi tensione. Più il circuito è sensibile, più il prezzo del “quasi uguale” cresce, ed è qui che gli errori diventano visibili.
Gli sbagli che fanno saltare una sostituzione
Quando una sostituzione fallisce, di solito non è per un dettaglio esotico: è per un errore molto semplice che si poteva evitare in cinque minuti.
- Confondere package con pinout: il contenitore può sembrare identico, ma i piedini no.
- Guardare solo hFE: un guadagno alto non compensa una tensione massima insufficiente.
- Ignorare VCE(sat) nei circuiti di commutazione: il transistor può funzionare, ma scaldare troppo.
- Sottovalutare la dissipazione: in aria libera e su scheda chiusa il comportamento cambia parecchio.
- Scambiare un piccolo segnale con un dispositivo di potenza: non sempre il più grande è il più adatto.
- Dimenticare il ramo complementare: in push-pull o in stadi simmetrici, cambiare un solo lato può sbilanciare tutto.
Il punto, alla fine, è non lasciarsi sedurre dall’idea del “va bene lo stesso”. In elettronica quella frase è spesso vera solo finché il circuito resta freddo, lento e poco stressato. Per chiudere bene, serve una lista minima da controllare prima di toccare il saldatore.
La checklist che uso prima di saldare il pezzo nuovo
Prima di considerare chiusa la sostituzione, io ricontrollo sempre questi punti in quest’ordine:
- Il nuovo transistor ha la stessa polarità e la stessa funzione di base.
- Il package entra davvero nella scheda, senza adattamenti forzati.
- VCEO, IC e dissipazione hanno margine rispetto al circuito reale.
- Il guadagno utile è corretto alla corrente che mi serve, non solo sulla carta.
- Se il dispositivo commuta, VCE(sat) è abbastanza basso da non sprecare potenza.
- Se il circuito è veloce o sensibile, rumore, capacità e fT sono compatibili.
- La prima accensione avviene con alimentazione limitata e carico controllato.
Se un candidato supera questi controlli, io lo tratto come un sostituto serio. Se ne fallisce anche solo uno, preferisco considerarlo una prova da banco e non una soluzione definitiva. È questo approccio, molto più che una lista generica di sigle, che fa davvero la differenza quando bisogna scegliere un transistor adatto senza perdere tempo né bruciare componenti.
