Per chi lavora con l’elettronica, il punto non è solo simulare un circuito, ma capire quando il prototipo virtuale basta e quando serve una PCB vera. In questo articolo metto ordine nel percorso Autodesk dedicato ai circuiti, spiegando cosa offre oggi, come si usa nel browser e dove conviene passare a un ambiente più avanzato. L’obiettivo è semplice: aiutarti a scegliere lo strumento giusto per imparare, testare o portare un progetto verso la produzione.
Ecco la lettura più utile se vuoi passare dall’idea alla scheda senza perdere tempo
- Tinkercad Circuits è il punto di ingresso più rapido per sperimentare con Arduino, breadboard e componenti base.
- Fusion serve quando lo stesso progetto deve diventare uno schema pulito, una PCB e un flusso più vicino alla produzione.
- La simulazione riduce errori ovvi, ma non sostituisce i test su alimentazione, correnti reali e cablaggi fisici.
- La versione gratuita di Fusion per hobbisti esiste, ma ha limiti pratici: 2 fogli schematici, 2 layer di segnale e 80 cm² di area scheda.
- Per molti progetti conviene una sequenza semplice: prova in virtuale, controlla i dettagli, poi costruisci il prototipo reale.
Che cosa indica davvero Autodesk Circuits oggi
Oggi con Autodesk Circuits si intende soprattutto un ecosistema di strumenti, non un singolo flusso unico e chiuso. Nella pratica, Autodesk spinge due livelli diversi: da una parte l’ambiente rapido e accessibile di Tinkercad Circuits, dall’altra Fusion per chi deve arrivare a uno schema serio, alla PCB e a una verifica più vicina al lavoro professionale.
Io la leggo così: il primo livello serve a capire se il circuito funziona, il secondo a capire se il circuito si può davvero costruire bene. Questa distinzione sembra banale, ma evita molti fraintendimenti, soprattutto tra chi parte da Arduino o da piccoli progetti per hobby e finisce troppo presto dentro problemi di footprint, alimentazione o routing. Da qui in avanti, infatti, il punto non sarà più “posso simulare?”, ma “quanto lontano mi porta quella simulazione?”.
Come funziona l’ambiente per circuiti in Tinkercad

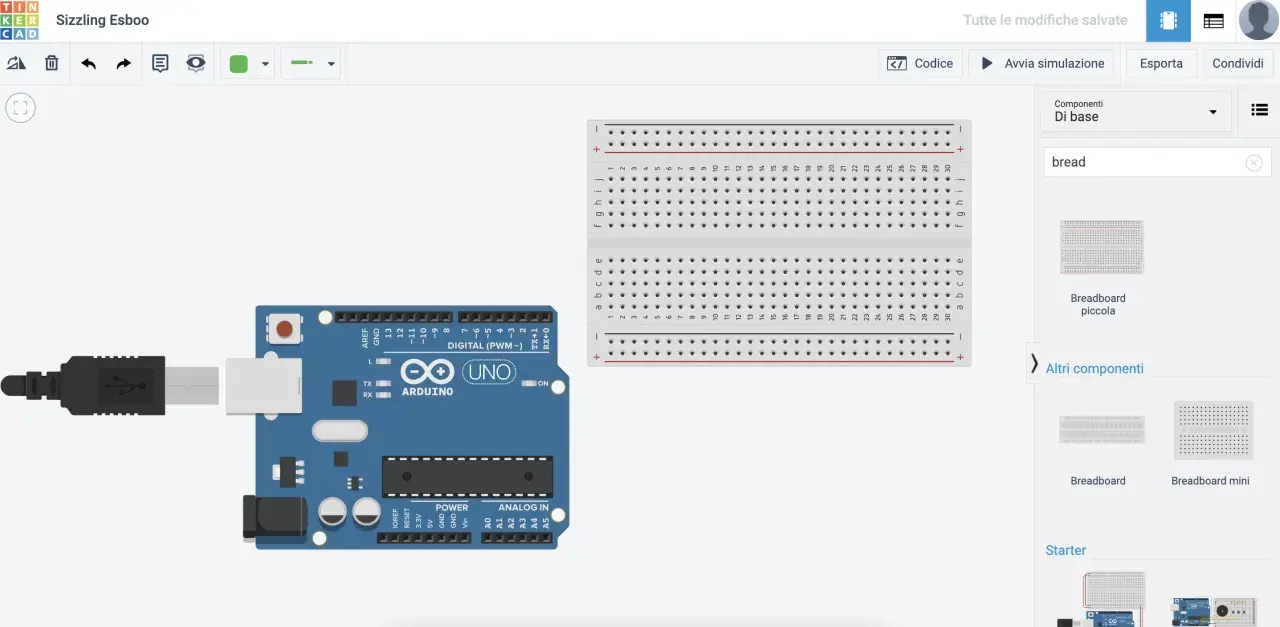

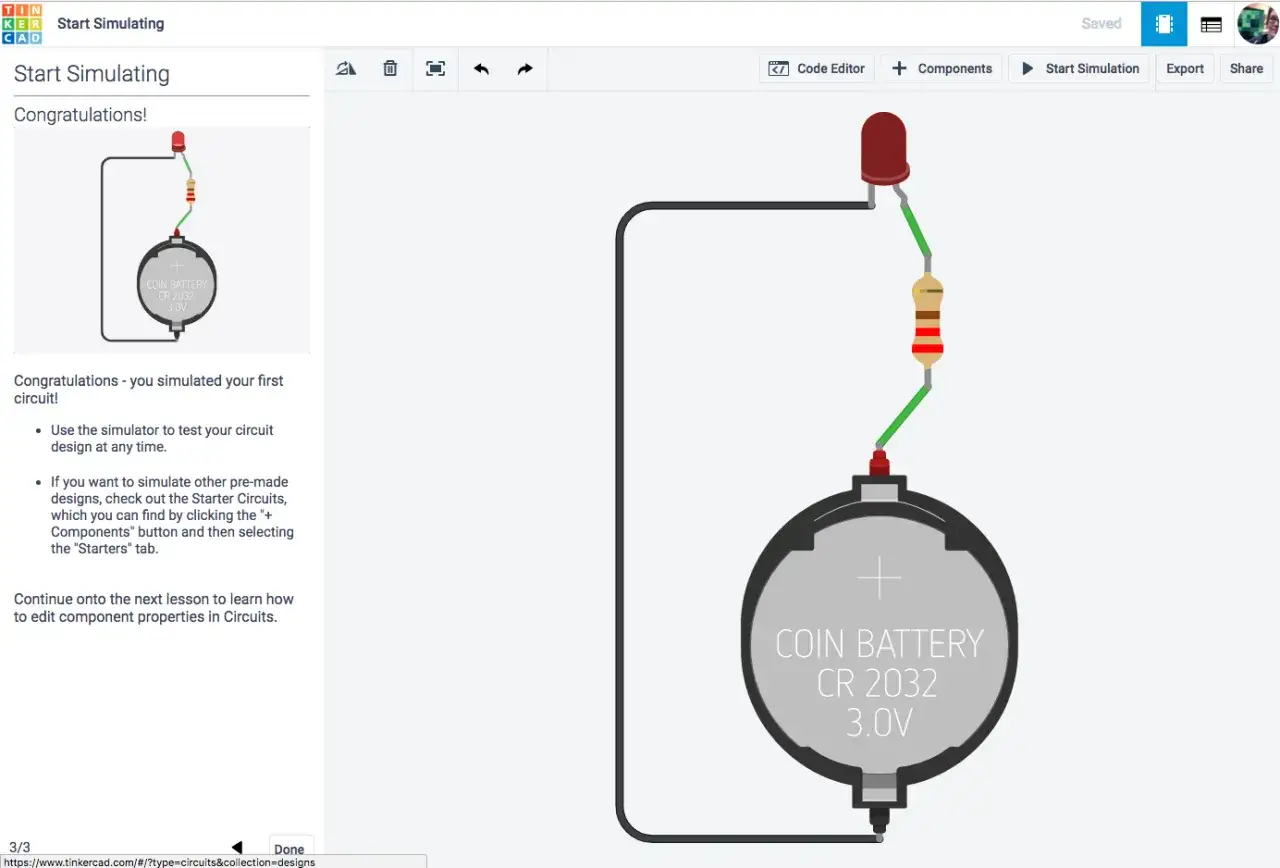

Tinkercad Circuits funziona bene perché abbassa quasi tutto il rumore iniziale. Si lavora nel browser, si trascinano componenti su una breadboard virtuale, si collega il cablaggio e si prova subito il comportamento del circuito. Per chi deve imparare, o per chi vuole validare un’idea in pochi minuti, è un vantaggio enorme.
Le cose che rendono meglio sono quelle didattiche e ripetibili: accensione di LED, pulsanti, buzzer, potenziometri, sensori semplici, piccoli sketch per Arduino e sequenze logiche facili da capire. Non è il posto in cui cerco il realismo assoluto; lo uso per verificare logica, ordine dei collegamenti e coerenza del progetto di base. Se il comportamento cambia quando aggiungo un carico reale, un motore o un’alimentazione più delicata, la simulazione va presa come una prima prova, non come una sentenza.
È proprio questa la sua forza e il suo limite insieme: va bene per imparare, per prototipare e per presentare un’idea, ma non va confuso con un ambiente di progettazione finale. Quando il circuito smette di essere un esercizio e diventa una scheda da rifinire, il passaggio naturale è un altro.
Quando passare a Fusion per schemi e pcb
Fusion entra in gioco quando il progetto deve essere ordinato, documentabile e pronto per la fabbricazione. Qui non si parla più solo di breadboard virtuale, ma di schematic capture, cioè disegno dello schema elettrico, di simulazione, di layout della PCB e di controlli automatici che aiutano a prevenire errori di progetto prima che la scheda venga prodotta.
Il vantaggio concreto è che nello stesso ambiente si lavora anche con strumenti che contano davvero in una fase matura: SPICE, cioè il motore di analisi elettrica per stimare tensioni e correnti; DRC, cioè i controlli che segnalano violazioni di regole sul piazzamento e sulle piste; esportazione di Gerber e BOM, quindi i file necessari per mandare la scheda in produzione e la distinta base dei componenti. In più, Fusion ha un’impostazione ECAD/MCAD utile quando la parte elettronica deve convivere con l’involucro meccanico, il dissipatore o il cablaggio interno.
Per chi lavora in modo non professionale ma vuole comunque fare le cose bene, c’è anche un dettaglio pratico importante: la versione gratuita per hobbisti arriva con 2 fogli schematici, 2 layer di segnale e 80 cm² di area scheda. È sufficiente per parecchi progetti compatti, ma non è il profilo giusto se stai progettando qualcosa di più ampio o già complesso. Se invece vuoi esplorare senza impegno, Autodesk mette anche una prova gratuita di 30 giorni.
In altre parole, Fusion non serve solo a “disegnare meglio”: serve a ridurre i costi degli errori quando il circuito diventa una PCB vera, e da qui il confronto con Tinkercad diventa molto più concreto.
Tinkercad Circuits e Fusion a confronto nella pratica
Se dovessi scegliere con un solo colpo d’occhio, li separerei così: Tinkercad è per imparare e provare, Fusion è per chiudere e produrre. La tabella qui sotto rende il confine molto più chiaro.
| Aspetto | Tinkercad Circuits | Fusion |
|---|---|---|
| Obiettivo principale | Prototipazione rapida, didattica, test base con Arduino e breadboard | Progettazione elettrica completa, PCB e preparazione alla produzione |
| Livello di complessità adatto | Basso e medio-basso | Da medio a alto, con flussi più strutturati |
| Simulazione | Molto semplice da usare, ideale per il comportamento base | Più tecnica, con analisi SPICE e verifiche più serie |
| PCB | Non è il cuore del flusso | È centrale, insieme a footprint, routing e output produttivi |
| Collaborazione | Buona per il lavoro individuale e la didattica | Più adatta a progetti condivisi e revisioni di team |
| Costo e accesso | Gratuito e immediato dal browser | Prova gratuita, versione gratuita per hobbisti con limiti, poi piani a pagamento |
| Quando lo uso io | Quando devo capire se un’idea funziona in pochi minuti | Quando devo trasformare l’idea in una scheda credibile |
La regola pratica è semplice: se l’obiettivo è fare esperimenti, Tinkercad basta spesso e avanza; se l’obiettivo è costruire una scheda che non mi costringa a rifare tutto due volte, Fusion è la scelta più solida. Il punto non è quale sia “più bello”, ma quale riduca meglio il rischio nel tuo scenario.
Gli errori che rallentano di più chi inizia
Io vedo sempre gli stessi quattro o cinque errori, anche da chi ha già un po’ di esperienza:
- Confondere la breadboard virtuale con la PCB reale. Un collegamento che funziona su breadboard non è automaticamente pronto per la scheda definitiva.
- Fidarsi troppo della simulazione. I modelli sono utili, ma non coprono sempre tolleranze, disturbi, parassiti e comportamento termico come un banco di prova reale.
- Saltare il controllo di alimentazione. Molti problemi arrivano non dal circuito “logico”, ma da corrente, massa, cadute di tensione e margini troppo stretti.
- Importare uno schema senza controllare i footprint. Il simbolo può essere corretto, ma il componente fisico avere un package diverso o incompatibile.
- Ignorare i messaggi DRC. Se il software segnala un errore di regole, non è un fastidio: spesso è il modo più veloce per evitare una scheda da rifare.
Il mio consiglio è molto diretto: usa la simulazione per ridurre i dubbi grossi, ma usa sempre il progetto reale per verificare i dettagli che costano tempo e denaro. È qui che la disciplina di lavoro pesa più del software.
Dal prototipo virtuale alla scheda reale senza rifare il lavoro due volte
Quando un progetto cresce, io seguo quasi sempre questa sequenza, perché limita le correzioni tarde e costose:
- Disegno il circuito in Tinkercad solo finché sto chiarendo logica, cablaggio e comportamento base.
- Verifico valori, polarità, alimentazione e consumo, soprattutto se ci sono motori, relè o sensori poco lineari.
- Trasferisco lo schema in Fusion quando la struttura è stabile e non devo più cambiare tutto ogni dieci minuti.
- Assegno con attenzione i footprint, controllo il posizionamento dei componenti e faccio passare i controlli DRC.
- Genero i file di produzione, preparo la distinta base e ordino un primo prototipo piccolo invece di saltare subito al lotto finale.
Questa sequenza funziona perché separa tre problemi diversi: capire il circuito, disegnarlo bene e farlo produrre senza sorprese. Se li mescoli tutti subito, il progetto sembra più veloce all’inizio ma rallenta quasi sempre alla fine.
La regola che uso per scegliere il percorso giusto al primo colpo
Se il tuo obiettivo è imparare, fare un test rapido, mostrare un progetto a scuola o provare una logica con Arduino, resto su Tinkercad Circuits senza complicarmi la vita. Se invece sto lavorando a una scheda che deve essere davvero costruita, montata in un contenitore, collegata a componenti reali o consegnata a qualcuno che la produrrà, passo a Fusion il prima possibile.
La soglia vera, per me, non è la complessità del circuito in sé: è il costo dell’errore. Quando sbagliare significa perdere pochi minuti, il browser basta. Quando sbagliare significa buttare una PCB, ricablare un sistema o rifare un assemblaggio, serve un flusso più rigoroso. È questo il modo più onesto di leggere l’universo Autodesk per i circuiti: non come un singolo software, ma come una scala di strumenti che accompagna il progetto dal primo esperimento alla scheda finale.
