Un sensore di temperatura che inizia a leggere valori impossibili manda spesso in crisi il controllo molto più del componente in sé. Quando un NTC si guasta in corto, la centralina interpreta quasi sempre una temperatura altissima, blocca il riscaldamento, ferma la carica o manda il sistema in protezione; per questo conviene capire subito come riconoscere il difetto, da dove nasce e come distinguere il sensore dal cablaggio.
I punti da sapere subito
- Un NTC in corto presenta resistenza quasi nulla e viene letto come una temperatura molto alta.
- Il difetto può stare nel sensore, nei fili, nel connettore o nella scheda che lo legge.
- La prova più utile si fa con il multimetro, ma il circuito va scollegato prima di misurare.
- Se il valore resta vicino a 0 Ω anche fuori dal circuito, nella pratica il componente è da sostituire.
- Prima di cambiare il pezzo conviene controllare anche saldature, tratti schiacciati e ossidazione.
Che cosa significa davvero un termistore in corto
Nel linguaggio pratico, il corto di un termistore non è un concetto astratto: vuol dire che, tra i due terminali, il multimetro legge quasi zero ohm invece del valore atteso. Nel caso più comune, cioè un NTC usato come sensore di temperatura, questa lettura è anomala perché a temperatura ambiente il componente dovrebbe mostrare una resistenza ben definita, non una continuità quasi perfetta.
Il punto che spesso genera confusione è questo: un corto interno del sensore e un corto sul cablaggio producono lo stesso effetto elettrico visto dalla scheda, ma non hanno la stessa causa. Per questo io separo sempre il problema in tre livelli: elemento sensibile, fili e ingresso della scheda. È il modo più rapido per evitare sostituzioni inutili.
Nel caso degli NTC, una resistenza molto bassa viene letta come una temperatura molto alta; nei sistemi di sicurezza questo porta quasi sempre a spegnimento, blocco del riscaldamento o errore sensore. Da qui il passo successivo è capire come questo si traduce nel comportamento reale del circuito.
Come si manifesta sul circuito e perché l’errore sembra termico
Quando il sensore va in corto, il controllo non “vede” il guasto elettrico: vede un valore che, per lui, equivale a una condizione estrema. È per questo che su una stampante 3D, su un alimentatore, su un pacco batteria o su un impianto HVAC il sintomo tipico è quasi sempre lo stesso: il sistema si ferma, limita la potenza o segnala una temperatura fuori scala.
| Stato del sensore | Valore tipico misurato | Effetto sul controllo | Cosa sospettare per primo |
|---|---|---|---|
| Corto | Quasi 0 Ω o comunque molto vicino allo zero | Temperatura letta come altissima, blocco o protezione | Sensore, connettore, cavo o ingresso in corto |
| Circuito aperto | Resistenza infinita o assenza di continuità | Temperatura letta come fuori range o sensore assente | Filo interrotto, saldatura rotta, sensore spezzato |
| Deriva del valore | Valore presente ma fuori tolleranza | Lettura instabile, controllo impreciso | Invecchiamento, stress termico, danno parziale |
Per questo un guasto che sembra “termico” è spesso, in realtà, un guasto di misura. La scheda reagisce come se la temperatura fosse reale, ma il problema è nel segnale. A quel punto conviene misurare bene, perché l’errore elettrico e il guasto meccanico spesso si somigliano solo in superficie.

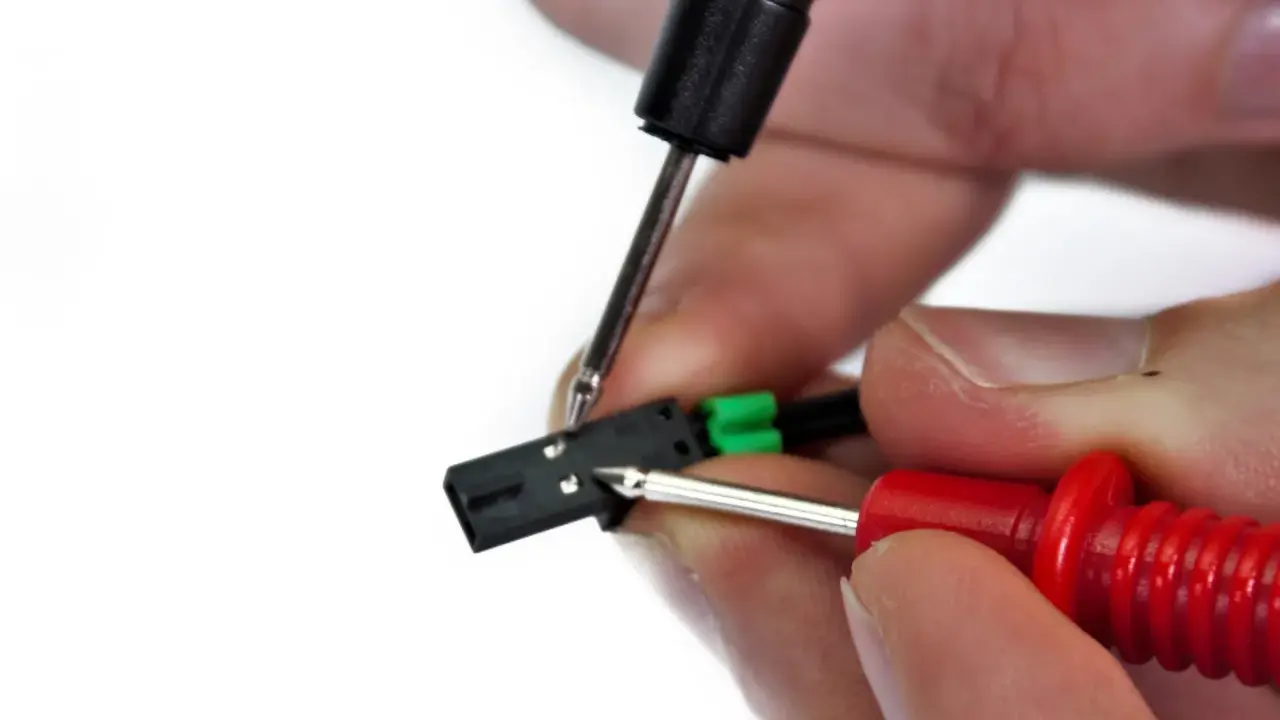

Come verificarlo con multimetro e controllo visivo
Io parto sempre da una regola semplice: prima di misurare, scollego l’alimentazione e, se possibile, isolo almeno un capo del componente. Se il sensore resta collegato alla scheda, il multimetro può leggere percorsi paralleli e restituire un valore falso. È uno degli errori più comuni in officina e porta facilmente a diagnosi sbagliate.
- Controlla il valore nominale del termistore, se lo conosci. Un NTC da 10 kΩ a 25 °C non deve comportarsi come un filo.
- Misura la resistenza a temperatura ambiente. Se trovi valori prossimi a 0 Ω su un sensore che dovrebbe stare nell’ordine dei kiloohm, il corto è molto probabile.
- Scalda leggermente il componente con le dita o con aria tiepida. Su un NTC sano la resistenza deve scendere in modo graduale e coerente, non saltare bruscamente a zero.
- Muovi con delicatezza cavo e connettore. Se il valore cambia a tratti, spesso il problema è nel cablaggio e non nel corpo del sensore.
- Osserva guaina, saldature e punti di piega: abrasioni, schiacciamenti e ossido spiegano molti guasti più di quanto si creda.
Se il multimetro legge una continuità quasi perfetta e il comportamento non cambia nemmeno fuori dal circuito, per me il quadro è già molto forte. A quel punto resta da capire perché il guasto si è presentato, perché è lì che si evita la seconda rottura.
Perché succede davvero
Le cause reali di un corto su un termistore sono spesso più banali di quanto sembri. La documentazione TDK sugli NTC ricorda che sovracorrente e surriscaldamento possono danneggiare il materiale ceramico; Vishay avverte che l’overpowering può portare a thermal runaway e a guasti sia di corto sia di circuito aperto. Tradotto in pratica: il sensore ha lavorato fuori specifica, si è degradato, e il difetto è arrivato dopo un periodo di stress.
- Calore eccessivo vicino al componente, soprattutto se montato troppo vicino a resistenze, dissipatori o corpi caldi.
- Sovracorrente o autoriscaldamento, quando il sensore viene attraversato da più energia di quanta ne possa smaltire.
- Danno meccanico, con pieghe ripetute, vibrazioni o trazione sui terminali.
- Cavo lesionato o isolamento consumato, che crea contatti indesiderati tra i conduttori.
- Umidità, sporco o corrosione, soprattutto in ambienti aperti o poco protetti.
- Errori di montaggio, come saldature troppo aggressive, percorso dei fili mal fatto o fissaggi che stressano il corpo del sensore.
Una cosa importante: non ogni lettura a zero ohm significa che si è rotto il chip del termistore. A volte il corto è nel tratto di cavo o nel connettore, e il sensore in sé è ancora sano. Sapere da dove arriva il guasto aiuta a scegliere la correzione giusta.
Cosa fare subito e quando sostituire il componente
Quando incontro un corto su un sensore termico, non sostituisco mai il pezzo alla cieca. Prima separo il problema in tre casi: sensore difettoso, cablaggio difettoso, scheda di lettura difettosa. È una distinzione semplice, ma fa risparmiare tempo e, soprattutto, evita di rimontare un difetto ancora presente.
| Situazione | Intervento sensato | Segnale che non va ignorato |
|---|---|---|
| Il sensore è in corto anche fuori dal circuito | Sostituzione del termistore | Valore stabile vicino a 0 Ω |
| Il valore cambia muovendo il cavo | Riparazione o sostituzione del cablaggio | Lettura intermittente |
| Il sensore è corretto ma la scheda legge male | Controllo dell’ingresso, del partitore e delle saldature sulla PCB | Errore persistente con sensore noto buono |
Se il componente è economico e facilmente accessibile, la sostituzione è spesso la soluzione più pulita. Se invece il sensore fa parte di un assieme più complesso, come un pacco batteria o un modulo chiuso, io controllo con più attenzione prima di smontare tutto. In ogni caso, non conviene mai forzare il sistema a funzionare con un sensore in errore: se la protezione interviene, significa che il controllo ha perso un riferimento affidabile.
Le verifiche finali che faccio prima di richiudere tutto
Prima di dare l’intervento per chiuso, faccio sempre due o tre verifiche rapide ma decisive. Prima confronto la resistenza a temperatura ambiente con il valore atteso del modello montato. Poi ripeto la misura con un lieve riscaldamento, per vedere se la curva resta fluida e coerente. Infine, controllo che il cavo sia fissato in modo corretto e lontano da punti caldi o da spigoli che possono danneggiarlo nel tempo.
- Verifica il valore a freddo e confrontalo con il datasheet o con il ricambio corretto.
- Fai un piccolo ciclo di caldo e freddo per controllare che la risposta sia regolare.
- Controlla che il connettore sia ben inserito e che non ci siano fili schiacciati.
- Assicurati che il sensore non tocchi superfici calde se non è progettato per farlo.
- Rimetti in funzione il sistema e osserva se l’errore ritorna nei primi minuti di lavoro.
Quando il termistore in corto viene trattato con questo metodo, la riparazione resta semplice: prima si misura, poi si isola la causa, infine si sostituisce solo ciò che è davvero guasto. È il modo più affidabile per evitare ricambi inutili e per riportare il circuito a una lettura termica credibile, senza lasciare dietro di sé un problema che si ripresenta al primo ciclo di lavoro.
