Nel collegamento in parallelo la corrente in parallelo non si distribuisce a caso: dipende dalla resistenza di ciascun ramo e dalla tensione disponibile. Se capisci questo punto, leggere uno schema, dimensionare un alimentatore o interpretare una misura con il tester diventa molto più semplice. Qui spiego come si ripartisce la corrente, perché i rami non assorbono sempre la stessa quota e quali errori pratici conviene evitare.
Le regole da fissare prima di fare i conti
- La tensione ai capi di ogni ramo parallelo è la stessa.
- La corrente totale è la somma delle correnti dei singoli rami.
- Il ramo con meno resistenza assorbe più corrente.
- La resistenza equivalente del parallelo scende quando aggiungi un ramo.
- Il multimetro va usato in serie quando misuri la corrente, non in parallelo al carico.

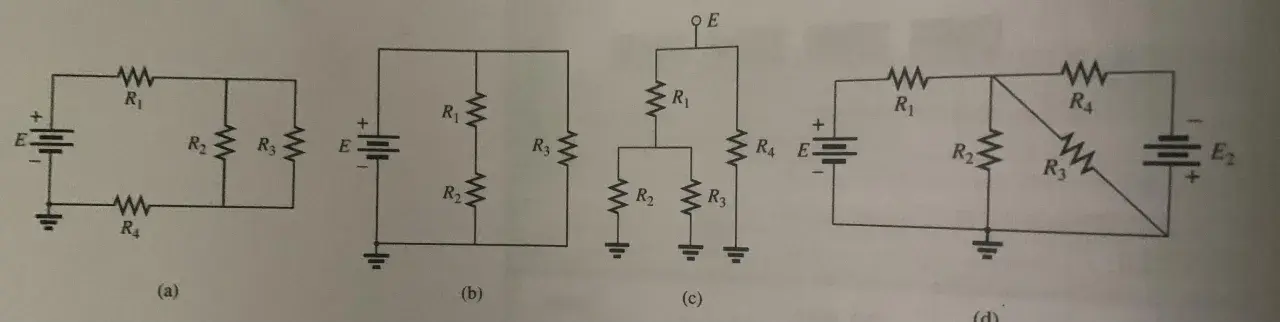

Come si distribuisce la corrente nei rami
Io la semplifico così: in un parallelo la carica trova più strade, ma ogni strada resta collegata agli stessi due punti del circuito. Questo significa che la tensione è comune a tutti i rami, mentre la corrente si divide al nodo e poi si ricompone più avanti. È la classica applicazione della legge dei nodi di Kirchhoff: quello che entra in un nodo deve uscire, senza scomparire da qualche parte.
La conseguenza pratica è molto chiara. Se hai due o tre rami in parallelo, la corrente non “si copia” uguale dappertutto: si ripartisce in base a quanto ogni ramo si oppone al passaggio delle cariche. In un circuito reale questa regola resta valida, ma la tensione ai capi dei rami coincide davvero con quella della sorgente solo se cavi, contatti e alimentatore non introducono cadute significative. Quando il generatore è debole o i collegamenti sono lunghi, il quadro si sporca un po’ e va letto con più attenzione.
Da qui il passo successivo è quasi obbligato: capire perché due rami diversi non assorbono la stessa corrente, anche se sono collegati allo stesso generatore.
Perché i rami diversi non assorbono la stessa corrente
La formula pratica per due rami
Con due resistori in parallelo, la regola utile è il partitore di corrente. Se la corrente totale è Itot, allora:
I1 = Itot × R2 / (R1 + R2)
I2 = Itot × R1 / (R1 + R2)
La logica è semplice: il ramo più resistente prende meno corrente, quello meno resistente ne prende di più. In pratica la corrente si distribuisce in modo inversamente proporzionale alle resistenze. Se preferisci ragionare su reti con più rami, torna utile la conduttanza, cioè l’inverso della resistenza: mette subito in evidenza chi “invita” più corrente al proprio interno.
Leggi anche: Resistenza elettrica - guida pratica per capirla nei circuiti
Il caso dei rami uguali
Se i due rami hanno la stessa resistenza, la corrente si divide in parti uguali. Questo è il caso più intuitivo e anche il più utile come controllo mentale: se hai due resistenze identiche e il contesto è lineare, ogni ramo prende metà della corrente totale. Quando invece i valori sono diversi, aspettarsi una divisione simmetrica è uno degli errori più frequenti all’inizio.
A questo punto conviene vedere un esempio numerico completo, perché i numeri chiariscono subito quello che le formule lasciano intuire.
Un esempio numerico che chiarisce il meccanismo
Prendiamo una sorgente da 12 V con due resistori da 40 Ω e 60 Ω collegati in parallelo. La resistenza equivalente vale 24 Ω, quindi la corrente totale del circuito è:
Itot = 12 V / 24 Ω = 0,50 A
Ora distribuiamo la corrente nei due rami:
| Grandezza | Valore |
|---|---|
| Tensione del parallelo | 12 V |
| Resistenza R1 | 40 Ω |
| Resistenza R2 | 60 Ω |
| Resistenza equivalente | 24 Ω |
| Corrente totale | 0,50 A |
| Corrente nel ramo da 40 Ω | 0,30 A |
| Corrente nel ramo da 60 Ω | 0,20 A |
Il ramo da 40 Ω assorbe più corrente perché offre meno opposizione al passaggio delle cariche. Se i due resistori fossero uguali, i 0,50 A si dividerebbero a metà. È un esempio piccolo, ma dice già tutto quello che serve per leggere bene un parallelo: stessa tensione, correnti diverse, somma finale coerente.
Questo è anche il punto che distingue il parallelo dalla serie, e il confronto aiuta a non confondere le due situazioni.
Serie e parallelo non si leggono allo stesso modo
| Aspetto | Serie | Parallelo |
|---|---|---|
| Corrente | È la stessa in tutti i componenti | Si ripartisce tra i rami |
| Tensione | Si divide tra i componenti | È uguale su ogni ramo |
| Resistenza equivalente | Aumenta sommando i valori | Diminuisce quando aggiungi rami |
| Effetto di un nuovo componente | Riduce la corrente del circuito | Aumenta la corrente totale richiesta alla sorgente |
| Se un componente si guasta | Spesso si interrompe tutto | Gli altri rami possono continuare a funzionare |
Per chi progetta o ripara, questa differenza non è teorica: cambia il modo in cui interpreti un guasto, scegli il fusibile e dimensioni l’alimentatore. Un parallelo ben fatto è più flessibile, ma chiede anche più corrente alla sorgente. Ed è proprio lì che nascono gli errori più comuni.
Gli errori che vedo più spesso quando si misura un parallelo
- Misurare la corrente nel modo sbagliato. L’amperometro va inserito in serie al ramo, non appoggiato in parallelo al carico. Se lo colleghi male, rischi di creare quasi un corto circuito.
- Scambiare il comportamento dei rami per uguale per definizione. I rami sono uguali solo se lo sono davvero i loro componenti e le condizioni reali del circuito.
- Ignorare la resistenza interna della sorgente. Un alimentatore o una batteria non sono ideali: sotto carico la tensione può scendere e tutti i calcoli vanno rivisti.
- Dimenticare il limite termico o di potenza. Un ramo che porta troppa corrente può scaldarsi più del previsto anche se la tensione sembra corretta.
- Usare un solo limitatore per più rami delicati. Con carichi come i LED, in genere è più robusto prevedere un limite di corrente per ogni ramo.
Quando questi punti sono sotto controllo, il parallelo diventa affidabile e prevedibile. E proprio per questo è usato ovunque serva continuità di servizio o modularità.
Dove questa configurazione torna davvero utile
- Impianti domestici. Le utenze sono pensate per funzionare in modo indipendente: se spegni una lampadina o colleghi un altro apparecchio, gli altri rami continuano a ricevere la stessa tensione nominale.
- Strisce LED e moduli a bassa tensione. Qui il parallelo permette di alimentare più sezioni in modo ordinato, ma richiede attenzione ai limiti di corrente e, spesso, un resistore o un driver per ramo.
- Automotive. In auto e moto molti carichi lavorano in parallelo sulla stessa batteria. La protezione deve quindi considerare la corrente totale, non il solo assorbimento del singolo componente.
- Piccoli progetti hobbistici. Breadboard, prototipi e banchi prova diventano più facili da estendere quando aggiungi rami indipendenti invece di allungare una sola linea di carico.
Il vantaggio è chiaro: più libertà di configurazione e maggiore continuità di funzionamento. Il compromesso, però, è altrettanto reale: ogni ramo in più abbassa la resistenza equivalente e chiede più corrente alla sorgente.
I controlli che faccio prima di dare tensione a una rete parallela
- Sommo la corrente richiesta da tutti i rami. È il numero che deve reggere l’alimentatore, con un margine di sicurezza.
- Verifico la tensione reale sotto carico. Un valore nominale sulla targa non basta se l’alimentatore cala quando il circuito assorbe di più.
- Controllo ogni ramo delicato separatamente. Se un ramo ha LED, semiconduttori o componenti sensibili, voglio sapere esattamente quanta corrente vede.
- Metto la protezione sul totale, non solo sul singolo ramo. Fusibili, interruttori e limitazioni vanno scelti pensando alla somma dei carichi.
- Rivedo cavi e contatti. In un parallelo ben disegnato, spesso il problema non è il componente ma la connessione che introduce caduta di tensione.
Capire la corrente in parallelo significa leggere meglio i circuiti, scegliere meglio l’alimentazione e fare misure più pulite. Se tieni fissi tensione uguale, corrente che si somma e resistenza equivalente che scende, il resto dei calcoli diventa molto più lineare.
