I punti chiave da tenere a mente
- Un amplificatore trasferisce energia dall’alimentatore al carico e aumenta il segnale utile.
- Il guadagno si esprime spesso in decibel: 0 dB significa rapporto unitario.
- Preamp, finale, retroazione e alimentazione determinano la qualità reale, non solo i watt dichiarati.
- Se il circuito va oltre il margine utile, compaiono clipping, distorsione e surriscaldamento.
- La classe A privilegia la linearità, la D l’efficienza, la AB resta il compromesso più comune.
- In audio, 20 Hz-20 kHz è la banda di riferimento, ma la fedeltà dipende anche da rumore e dissipazione.
Il guadagno non è solo volume
Io separo sempre il discorso del guadagno da quello della potenza, perché sono parenti stretti ma non sono la stessa cosa. Un circuito può aumentare la tensione, la corrente o la potenza, e ogni caso racconta qualcosa di diverso sul suo comportamento. Un preamplificatore, per esempio, lavora spesso soprattutto sulla tensione; uno stadio finale deve invece fornire corrente sufficiente al carico, che sia un altoparlante, una cuffia o un altro blocco elettronico.
La misura in decibel serve proprio a rendere leggibili rapporti molto diversi tra loro. In tensione, 0 dB equivale a nessun aumento; 20 dB corrispondono a circa dieci volte, 40 dB a circa cento volte. Questo dettaglio è utile perché aiuta a capire un punto spesso trascurato: se alzi troppo il guadagno, non aumenti solo il segnale buono, ma anche il rumore di fondo e le imperfezioni presenti all’ingresso.
- Guadagno di tensione: indica quanto cresce la tensione in uscita rispetto all’ingresso.
- Guadagno di corrente: conta quando il carico richiede più corrente di quanta ne possa fornire la sorgente.
- Guadagno di potenza: descrive quanta potenza utile arriva davvero al carico finale.
Da qui nasce il primo errore pratico: pensare che due amplificatori con lo stesso numero di watt si comportino allo stesso modo. In realtà, la sensibilità d’ingresso, l’impedenza e il margine dinamico possono cambiare parecchio il risultato. Ed è proprio per questo che la parte interna del circuito merita più attenzione del solo dato commerciale.

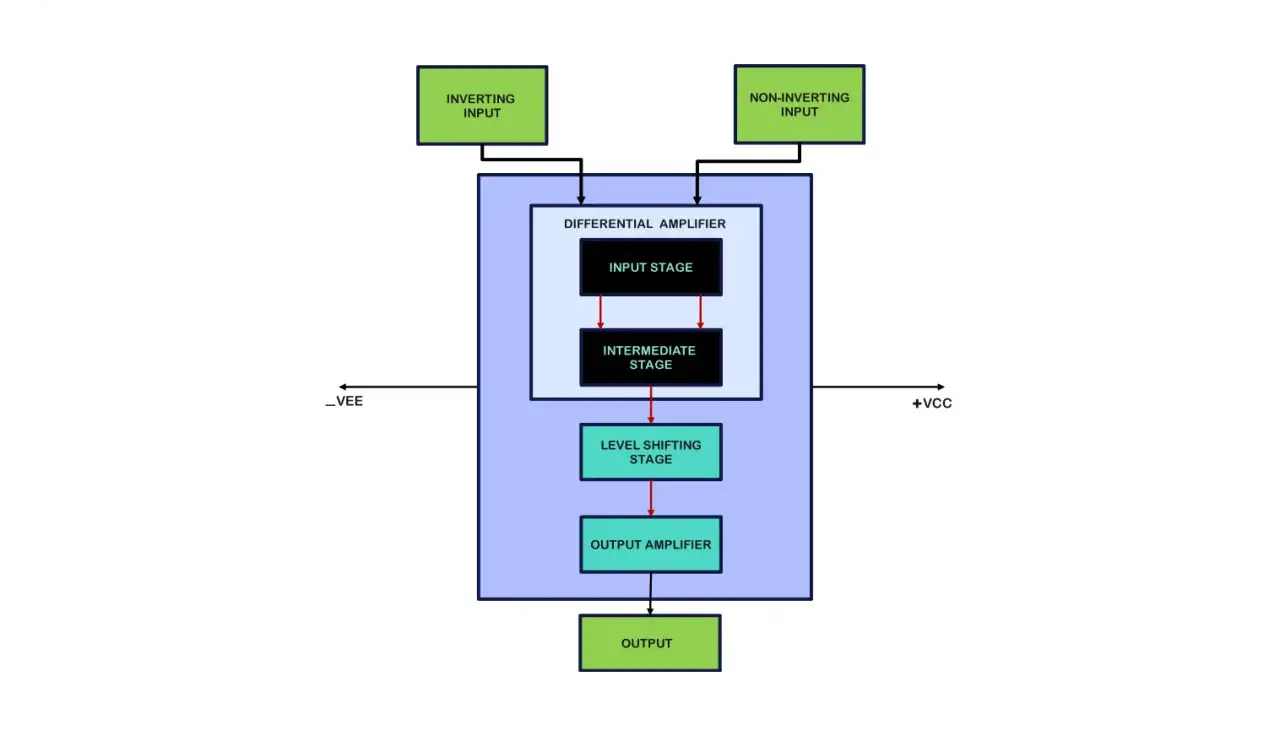

Gli stadi interni che trasformano un segnale debole in potenza utile
Io leggo uno schema reale come una catena: ingresso, preamplificazione, eventuale retroazione, stadio di potenza e carico finale. Se uno di questi passaggi è dimensionato male, il difetto non resta confinato lì dentro, ma si riflette sul comportamento complessivo. Per questo, quando guardo un amplificatore, non mi fermo mai al blocco finale.
| Blocco | Cosa fa | Dove nascono i problemi |
|---|---|---|
| Ingresso | Riceve il segnale da sorgente, sensore o linea audio | Rumore, impedenza sbagliata, sensibilità eccessiva |
| Preamplificatore | Porta il segnale a un livello gestibile | Saturazione precoce, rumore amplificato |
| Retroazione | Stabilizza il guadagno e riduce la distorsione | Se progettata male può creare instabilità |
| Finale di potenza | Fornisce corrente al carico | Clipping e surriscaldamento |
| Alimentazione | Fornisce l’energia vera del sistema | Caduta di tensione, ronzio, compressione dinamica |
Perché banda, distorsione e alimentazione cambiano tutto
In elettronica non basta che l’uscita sia più grande: deve anche essere abbastanza veloce e abbastanza lineare. Se l’amplificatore non segue le variazioni del segnale, le conseguenze sono facili da riconoscere: alte frequenze attenuate, picchi arrotondati, armoniche aggiunte e, nei casi peggiori, un suono compresso o innaturale. Un criterio pratico molto usato è questo: per una distorsione armonica accettabile, la banda chiusa dovrebbe essere almeno 10 volte la frequenza più alta del segnale da trattare.
Per l’audio questo significa che non basta dire “arriva fino a 20 kHz”. Se vuoi una riproduzione pulita della banda udibile, devi lasciare margine al circuito, perché il comportamento reale cambia con il carico, con la temperatura e con il livello del segnale. La banda dell’ascolto umano va indicativamente da 20 Hz a 20 kHz, ma nella pratica contano anche il rumore di fondo, il modo in cui il circuito sale e scende di tensione e la qualità della schermatura.
- Clipping: avviene quando il segnale chiede più tensione di quella disponibile; il picco viene tagliato e la distorsione diventa evidente.
- Distorsione di crossover: compare soprattutto vicino allo zero in alcuni stadi di classe B o AB se la polarizzazione non è ben regolata.
- Rumore e ronzio: entrano dall’ingresso, dalla massa o dall’alimentazione e vengono amplificati insieme al segnale utile.
Un altro limite concreto è il calore. Lo stadio finale dissipa energia, e se la temperatura sale troppo il circuito riduce la potenza o si protegge da solo. In altre parole, molti problemi che sembrano “sonori” sono in realtà limiti fisici molto normali. Proprio per questo le classi di funzionamento sono così importanti: raccontano il compromesso tra fedeltà ed efficienza.
Le classi di funzionamento spiegate senza gergo inutile
La classe non è un’etichetta decorativa: indica come lavorano i dispositivi attivi rispetto al segnale. Io considero la classe AB la soluzione più equilibrata quando serve buona qualità senza trasformare il dissipatore nel componente più grande del sistema. La A privilegia la linearità, la D l’efficienza, la B è più semplice ma più esposta alla distorsione di crossover.
| Classe | Idea base | Punti forti | Limiti reali | Uso tipico |
|---|---|---|---|---|
| A | Il dispositivo conduce per tutto il ciclo del segnale | Linearità molto alta, risposta semplice da controllare | Rendimento basso, molto calore, poca efficienza | Applicazioni hi-fi di nicchia, piccoli stadi, contesti dove conta la fedeltà |
| AB | Conduce più di metà ciclo ma non tutto | Buon compromesso tra qualità ed efficienza | Se il bias è sbagliato può comparire crossover distortion | Amplificatori domestici e professionali molto diffusi |
| B | Ogni dispositivo lavora su una semionda | Efficienza migliore della classe A | Distorsione vicino allo zero se non è ben compensata | Soluzioni meno comuni come stadio puro |
| D | Lavora in commutazione, spesso con modulazione PWM | Efficienza molto alta, poco calore, formato compatto | Richiede attenzione a EMI, filtro d’uscita e layout | Diffusori attivi, audio portatile, car audio, sistemi compatti |
La classe D merita una nota a parte: nelle applicazioni audio moderne arriva spesso intorno al 90% di efficienza, o comunque molto più in alto delle soluzioni lineari classiche. Il vantaggio è evidente quando la batteria è limitata o lo spazio per la dissipazione è piccolo. Il prezzo da pagare è un progetto più delicato sul fronte dei disturbi elettromagnetici e del filtro d’uscita, quindi non è una soluzione “sempre migliore”, ma una soluzione migliore nel contesto giusto. E proprio il contesto è ciò che conviene guardare prima di scegliere un modello.
I controlli pratici che io guardo prima di fidarmi di un amplificatore
Quando devo valutare un amplificatore, parto sempre dai dati che raccontano il comportamento reale, non da quelli più spettacolari. I watt dichiarati servono solo se sono collegati a condizioni precise: carico, distorsione, canali pilotati, alimentazione, temperatura. Senza queste informazioni, il numero resta molto meno utile di quanto sembri.
| Cosa guardo | Perché conta | Segnale d’allarme |
|---|---|---|
| Potenza RMS o continua | Descrive la capacità reale, non il picco momentaneo | Solo numeri “PMPO” o valori senza condizioni di misura |
| Impedenza di carico | Evita surriscaldamento e perdita di controllo | Compatibilità con 4 ohm o 8 ohm non chiarita |
| Sensibilità e guadagno | Indicano quanto facilmente il circuito viene pilotato | Volume inutilmente alto o troppo basso già a metà corsa |
| THD+N e banda | Raccontano fedeltà e pulizia del segnale | Dati misurati solo a una frequenza o a un livello troppo favorevole |
| Rumore di fondo e schermatura | Importanti con sorgenti deboli o cablaggi lunghi | Fruscio, ronzio, interferenze quando il volume è basso |
| Dissipazione | Stabilizza la prestazione nel tempo | Chassis molto caldo, protezione termica, ventola rumorosa |
Io leggo sempre i watt insieme alla tensione di alimentazione e al tipo di carico: due amplificatori da 50 W non sono equivalenti se uno li eroga solo in condizioni molto favorevoli e l’altro li mantiene con margine termico e senza compressione evidente. Per diffusori domestici, i casi più comuni restano 4 e 8 ohm, quindi la compatibilità non è un dettaglio ma una condizione di base. Se il carico è sbagliato o l’alimentazione è debole, il circuito può sembrare potente sulla carta e deludente nella pratica. Ed è qui che la teoria torna utile: ti permette di leggere i limiti prima di sentirli all’ascolto.
I dettagli che separano uno schema corretto da uno davvero ben suonato
Se devo ridurre tutto a una regola, direi che un buon amplificatore è quello che resta pulito sotto il carico previsto, non quello che promette il numero più alto sulla confezione. Io guardo prima l’alimentazione, poi la dissipazione, poi banda e rumore: sono questi gli elementi che decidono se il circuito si comporta bene nel tempo e non solo in un test ideale.
- Per ascolto domestico conta più la stabilità che il picco di potenza.
- Per uso portatile conta più l’efficienza e la temperatura di esercizio.
- Per strumenti e sensori conta più l’impedenza d’ingresso e il rumore che il watt dichiarato.
- Per impianti più esigenti conta la capacità del circuito di restare lineare quando il carico scende o il volume sale.
Capire come si comporta il circuito aiuta a leggere meglio i limiti: se il segnale è debole, se il carico è troppo basso, se l’alimentazione cala o se il dissipatore non smaltisce calore, l’amplificatore perde qualità prima ancora di perdere volume. È lì che teoria e pratica si incontrano, ed è lì che si vede davvero la differenza tra uno schema corretto e un apparecchio ben pensato.
