I collegamenti giusti sono pochi, ma i dettagli fanno la differenza
- Voltmetro sempre in parallelo ai capi del punto che vuoi misurare.
- Amperometro sempre in serie nel ramo attraversato dalla corrente.
- Nei moduli digitali da pannello la misura di corrente passa spesso dal ramo negativo o da uno shunt.
- I colori dei fili aiutano, ma contano di più serigrafia, polarità e portata.
- Su impianti in AC di rete non uso moduli DC economici senza verificare che siano adatti.
La regola di base che non cambia mai
Io parto sempre da una distinzione netta: il voltmetro “legge” la differenza di potenziale tra due punti, mentre l’amperometro deve essere attraversato dalla stessa corrente del ramo che sto misurando. Per questo il primo si collega in parallelo e il secondo in serie. Se inverti questa logica, il risultato non è una piccola imprecisione: con l’amperometro puoi creare un cortocircuito quasi diretto, con il voltmetro ottieni una lettura priva di senso o troppo bassa.
| Strumento | Collegamento corretto | Perché funziona così |
|---|---|---|
| Voltmetro | In parallelo ai capi del carico o della sorgente | Ha impedenza d’ingresso alta e assorbe pochissima corrente |
| Amperometro | In serie nel ramo da misurare | Ha resistenza interna molto bassa e lascia passare la corrente del circuito |
| Modulo combinato DC | Voltmetro in parallelo, corrente su ramo dedicato o shunt | La struttura interna può cambiare da modello a modello |
La fisica dietro è semplice ma decisiva: il voltmetro ha un’impedenza d’ingresso molto alta, così assorbe pochissima corrente; l’amperometro ha una resistenza interna molto bassa, così non altera il circuito più del necessario. Una volta fissato questo punto, leggere uno schema diventa molto più semplice e si evita di interpretare male i terminali dello strumento.
Come leggere uno schema reale senza perdere il riferimento
Quando guardo un diagramma, non cerco subito il colore dei cavi: cerco prima sorgente, carico e punto di misura. È lì che lo schema diventa leggibile, perché capisci se lo strumento misura la tensione del generatore, quella del carico o la caduta su un tratto specifico del circuito. Nel cablaggio pratico, questa distinzione evita metà degli errori che vedo fare nei pannelli hobby.
- Identifica la sorgente: batteria, alimentatore, regolatore o uscita del convertitore.
- Individua il carico: motore, lampada, scheda elettronica, resistenza o modulo da alimentare.
- Metti il voltmetro ai capi del punto da controllare: in parallelo al carico o alla sorgente, mai in serie.
- Interrompi il ramo della corrente: l’amperometro entra nel percorso della corrente, non di lato.
- Controlla la polarità: soprattutto sui moduli digitali, perché una polarità invertita può bloccare la lettura o farla risultare negativa.
Un esempio pratico chiarisce subito il punto: in un piccolo impianto a 12 V, il voltmetro si mette ai capi della batteria o dell’alimentatore, mentre l’amperometro interrompe il positivo o il negativo del carico e si inserisce in mezzo al ramo. Se il circuito è semplice, funziona sempre così; se invece c’è già un quadro con ritorni comuni e più utenze, io traccio il percorso della corrente prima ancora di collegare il tester.
Questa è la base giusta per capire anche i moduli integrati da pannello, che sembrano più complicati solo perché mettono tensione e corrente nello stesso guscio.
Quando usi un modulo digitale da pannello

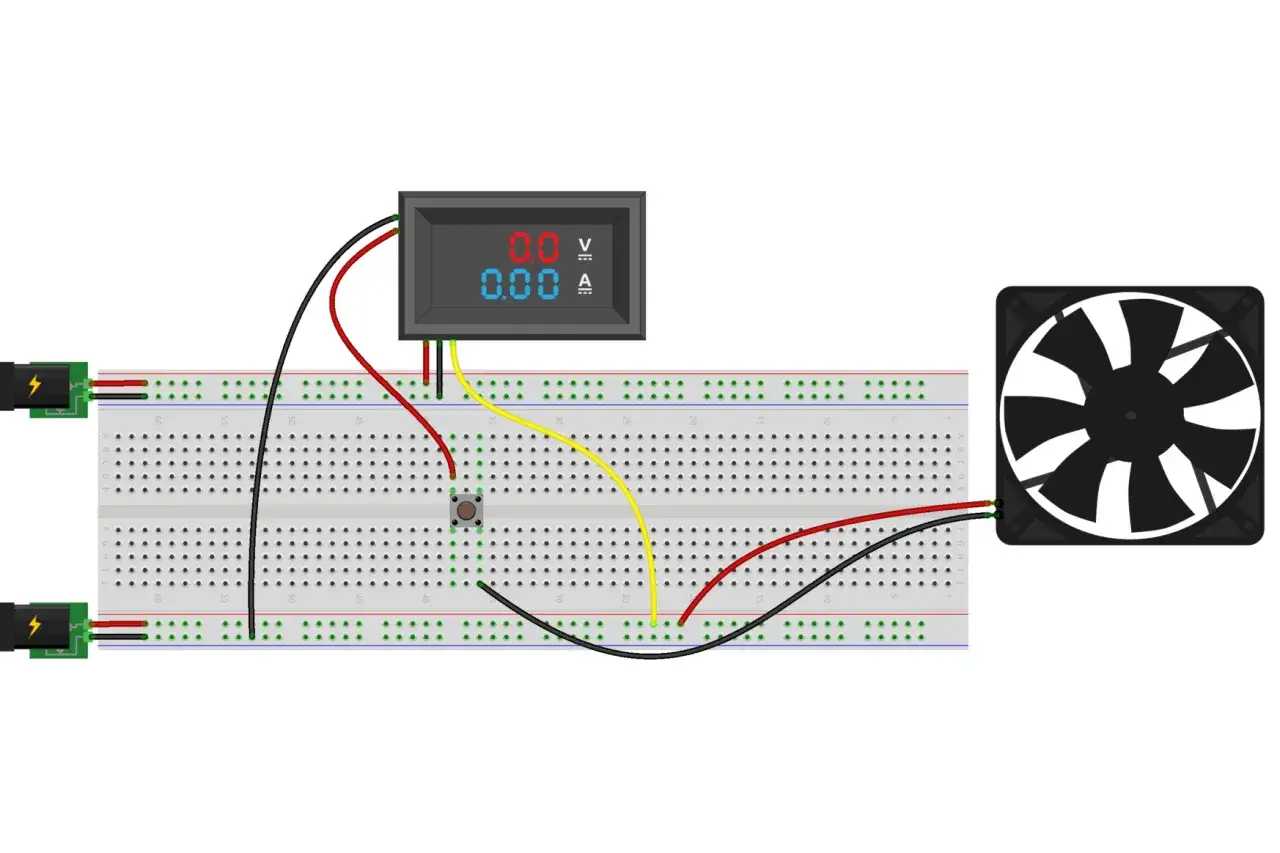

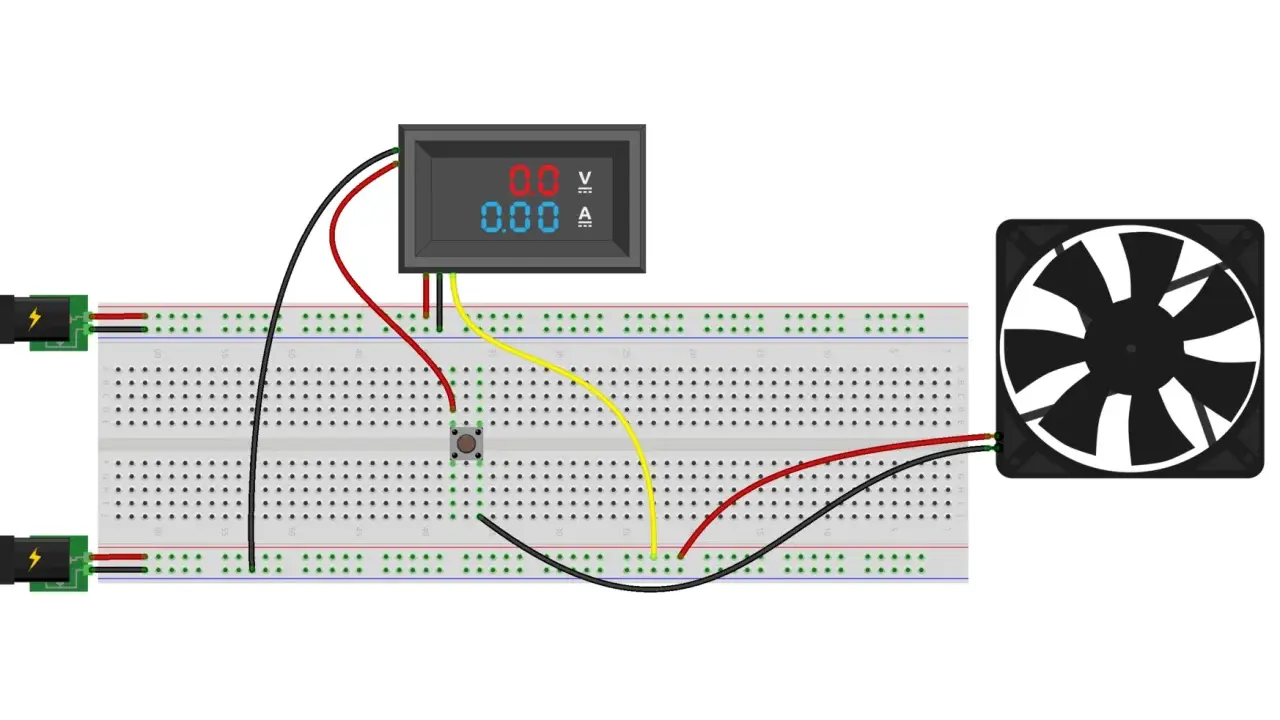

I moduli combinati per tensione e corrente sono comodi, ma non sono tutti uguali. In molti modelli economici la misura della corrente avviene sul ramo negativo, mentre la parte voltmetrica è collegata in parallelo alla sorgente. Altri richiedono uno shunt, cioè una resistenza di precisione che trasforma la corrente in una piccola caduta di tensione leggibile dallo strumento. Qui il cablaggio va letto con calma, perché il comportamento reale dipende dalla costruzione interna.
| Tipo di modulo | Schema tipico | Attenzione pratica |
|---|---|---|
| 2 fili voltmetro | Si collega in parallelo alla sorgente o al punto da monitorare | Serve una tensione compatibile con la sua portata |
| 3 fili combinato | Alimentazione separata e misura corrente sul ramo indicato dal costruttore | La serigrafia conta più del colore dei fili |
| 4 o 5 fili con shunt | Lo shunt va in serie al ramo di corrente, il display riceve alimentazione a parte | Bisogna rispettare portata, verso e valore dello shunt |
Qui una regola mi evita parecchi errori: non mi fido mai solo del colore dei fili. Guardo le sigle, la serigrafia sul circuito e, se serve, il datasheet del modulo. Nei cablaggi più diffusi trovo un’alimentazione separata per il display e un ramo dedicato alla misura della corrente; se confondi questi due percorsi, il modulo può accendersi ma leggere male, oppure non funzionare proprio.
Per correnti più alte della portata nativa del modulo, preferisco uno shunt esterno ben dimensionato. È una soluzione meno “plug and play”, ma riduce il rischio di surriscaldamento e rende la lettura più stabile quando il carico assorbe in modo continuo.
Gli errori che rompono tutto o falsano la lettura
La maggior parte dei problemi non nasce dallo strumento, ma da tre abitudini sbagliate: confondere serie e parallelo, ignorare la polarità e sottovalutare la portata. Quando la misura non torna, io controllo prima questi punti, non il display.
- Amperometro in parallelo: è l’errore più pericoloso, perché lo strumento può assorbire una corrente eccessiva e bruciare fusibile o shunt.
- Voltmetro in serie: la lettura diventa quasi sempre inutile, perché lo strumento non è pensato per chiudere il circuito.
- Polarità invertita: su alcuni moduli il display mostra un segno meno, su altri non parte proprio.
- Ramo sbagliato: se misuri il percorso sbagliato, stai leggendo una corrente diversa da quella che ti interessa davvero.
- Portata troppo bassa: se il carico supera la capacità dello strumento, la misura perde affidabilità e può danneggiarsi il circuito di lettura.
- Cablaggi deboli: morsetti lenti e fili sottili introducono cadute di tensione e scaldano più di quanto sembri a prima vista.
Attenzione alla rete di casa. Se il circuito è in AC di rete, non tratto un modulo DC economico come se fosse universale: servono caratteristiche di isolamento e portata adatte, altrimenti il rischio è più alto del beneficio di avere il display incorporato.
Un altro dettaglio spesso trascurato è la qualità dei collegamenti: fili troppo sottili, giunzioni fatte male o contatti allentati introducono errori che con correnti basse sembrano trascurabili, ma con carichi più seri diventano evidenti. È uno di quei casi in cui la parte “meccanica” del cablaggio pesa più del componente comprato.
Quando conviene uno strumento separato e quando un modulo combinato
Se devo fare diagnosi rapide su un circuito in prova, di solito scelgo strumenti separati o un multimetro affidabile. Se invece devo tenere sotto controllo in modo fisso un alimentatore, un banco da laboratorio o un piccolo impianto hobby, il modulo combinato da pannello è più pulito da leggere e più comodo da integrare.
| Soluzione | Vantaggi | Limiti | Quando la scelgo |
|---|---|---|---|
| Strumenti separati | Più flessibilità, più controllo, utili nelle prove | Più cavi e meno ordine su un pannello fisso | Diagnosi, laboratorio, test temporanei |
| Modulo combinato | Compatto, leggibile, facile da integrare in un quadro | Dipende molto dal modello e dallo schema interno | Alimentatori, quadri hobby, monitoraggio continuo |
| Shunt esterno | Gestisce meglio correnti alte e semplifica alcune installazioni | Richiede più attenzione nel cablaggio | Quando la corrente supera la portata diretta del modulo |
In pratica, io scelgo lo strumento separato quando mi serve flessibilità e precisione operativa, mentre scelgo il modulo combinato quando mi serve una lettura immediata e continua. È una differenza semplice, ma cambia davvero il risultato finale del lavoro.
Il controllo finale che faccio prima di dare tensione
Prima di chiudere il pannello, eseguo sempre una verifica in tre passaggi: continuità a circuito spento, primo avvio con alimentazione limitata e confronto con un tester di riferimento. È il modo più rapido per accorgersi di un ramo invertito, di uno shunt montato male o di una polarità sbagliata.
- Controllo a circuito spento: verifico che l’amperometro sia davvero in serie e che il voltmetro sia ai capi del punto giusto.
- Primo avvio controllato: se posso, uso un alimentatore con limitazione di corrente o inserisco una protezione adeguata vicino alla sorgente.
- Confronto della misura: confronto il display con un multimetro noto e affidabile, così capisco subito se c’è una discrepanza reale.
- Etichette e ordine: segno i terminali e i cavi, perché dopo qualche mese un cablaggio non etichettato è la prima fonte di errori.
Se il cablaggio è corretto, il display si comporta in modo coerente e la misura resta stabile anche quando il carico cambia. Se invece qualcosa balla, quasi sempre il problema è nel percorso della corrente, non nel display. Per questo io chiudo sempre con la stessa regola: voltmetro in parallelo, amperometro in serie, e mai fidarsi del solo ordine dei fili. In uno schema fatto bene, questa disciplina vale più di qualsiasi trucco rapido.
