Capire una scheda elettronica significa leggere una piccola mappa tecnica: dove entra l’alimentazione, dove passa il segnale, quali componenti proteggono il circuito e quali invece ne governano il comportamento. Sapere come leggere una scheda elettronica aiuta a riconoscere subito i blocchi principali, a non confondere una funzione con un dettaglio estetico e a muoversi con più sicurezza quando la scheda è guasta, incompleta o semplicemente nuova per te. Io la affronto sempre con un metodo semplice: prima l’orientamento, poi la serigrafia, infine il percorso delle piste e dei blocchi funzionali.
I punti che servono per orientarti subito
- Parti da connettori, alimentazione e massa: sono i riferimenti più rapidi per capire la logica della scheda.
- La serigrafia racconta molto: sigle, polarità, pin 1 e punti di test riducono subito l’ambiguità.
- R, C, D, Q, U e simili indicano quasi sempre la funzione del componente, ma il contesto conta più della sigla isolata.
- Piste larghe, induttori e condensatori grandi di solito segnalano la sezione di potenza; piste fini e componenti piccoli suggeriscono segnali o controllo.
- Un multimetro in continuità e una buona luce fanno più differenza di qualsiasi intuizione affrettata.
- Con le schede multilayer puoi ricostruire molti percorsi, ma non tutto è leggibile a occhio: serve prudenza nelle conclusioni.

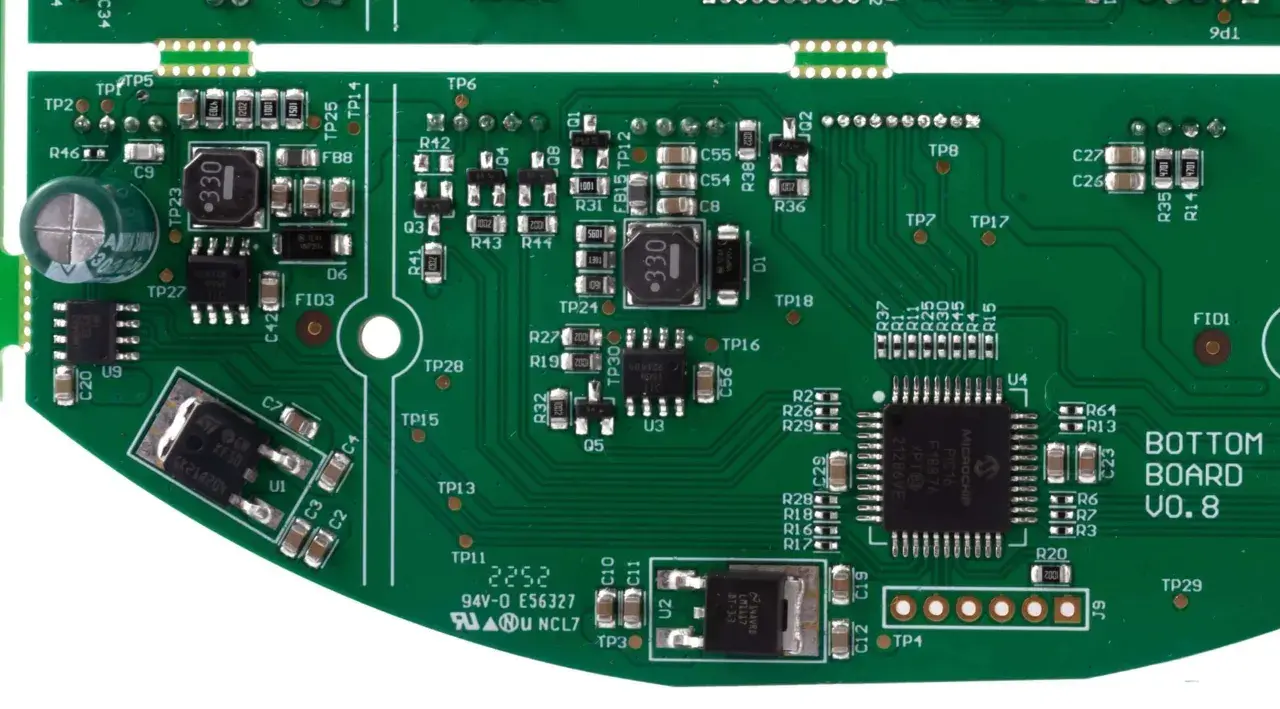

Come leggere una scheda elettronica senza lo schema
Io comincio sempre dai bordi della scheda, non dal centro. I connettori, il fusibile, il jack di alimentazione, i morsetti o l’interfaccia USB dicono subito da dove entra l’energia e dove probabilmente escono i segnali utili. Da lì individuo la massa, spesso estesa su una zona ampia di rame, e cerco i componenti più vicini al punto di ingresso: di solito sono i primi indizi della sezione di protezione o di regolazione.
Un altro passaggio utile è distinguere la faccia componenti dalla faccia saldature e capire se la scheda è a uno, due o più strati. Su una PCB semplice a due layer riesci spesso a seguire a occhio molte connessioni; su una scheda più complessa, invece, alcune reti spariscono nei via e nei piani interni. Per questo io non cerco mai una certezza immediata: cerco una lettura coerente, pezzo dopo pezzo.
Il metodo più solido è questo: identifico l’ingresso, trovo il primo stadio di protezione, riconosco il cuore logico e infine verifico dove vanno a finire i segnali. È una sequenza banale solo in apparenza, ma riduce molto gli errori di interpretazione e prepara il terreno per leggere bene la serigrafia.

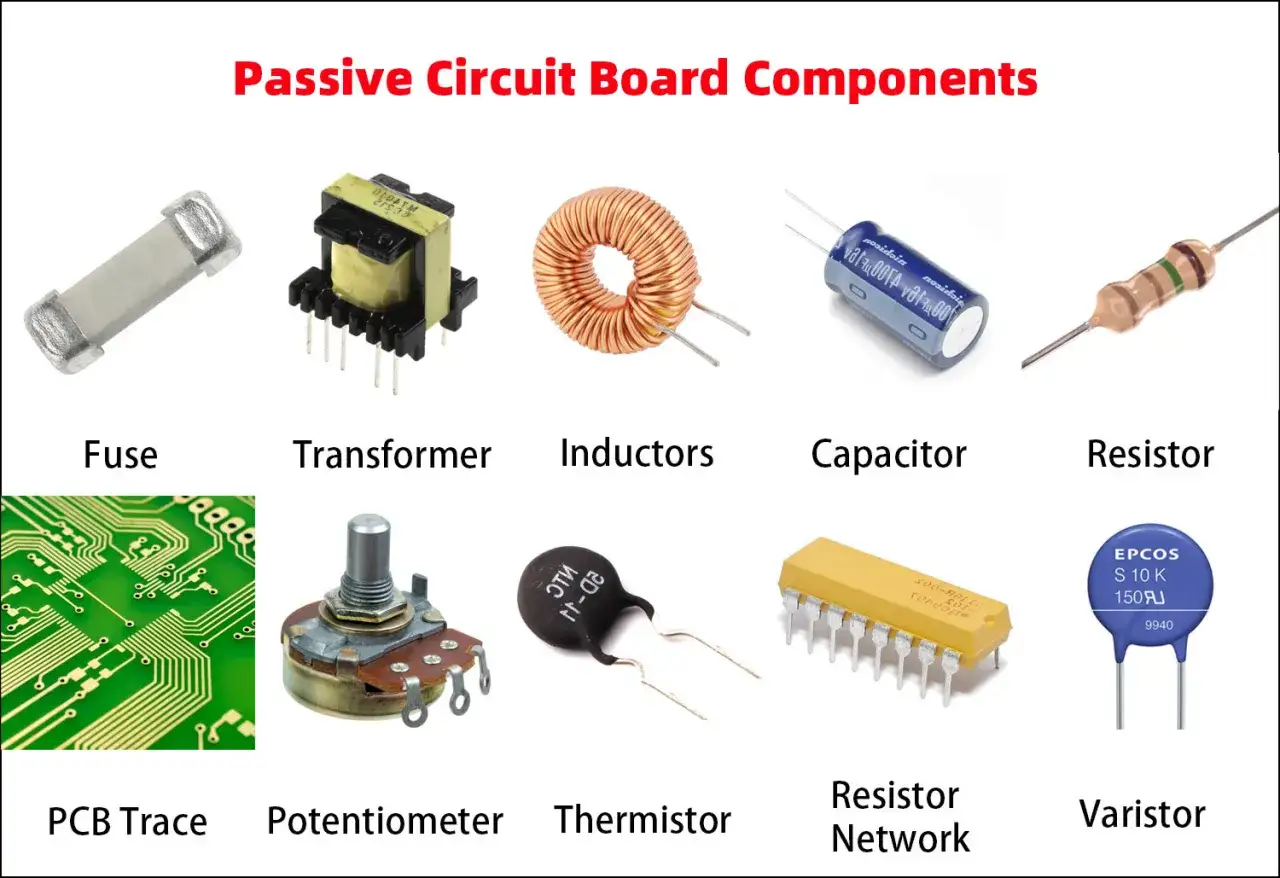

Serigrafia e sigle che ti dicono quasi tutto
La serigrafia è uno dei linguaggi più utili su una scheda: non trasporta corrente, ma trasporta informazioni. Qui trovi sigle, orientamenti, punti di test, polarità e a volte perfino note di montaggio. Io la tratto come una legenda di campo: non mi dice tutto, ma mi evita di confondere un condensatore con un resistore o un ingresso con un’uscita.
| Sigla | Cosa indica | Come la leggo in pratica |
|---|---|---|
| R | Resistenza | Di solito serve per limitare corrente, fare partitori o pull-up/pull-down. |
| C | Condensatore | Spesso filtra, stabilizza o disaccoppia l’alimentazione vicino agli integrati. |
| D | Diodo | Può proteggere da inversione di polarità, fare rettifica o clamp di segnale. |
| Q | Transistor | Di solito svolge commutazione, amplificazione o pilotaggio di carichi. |
| U | Circuito integrato | È spesso il cervello della sezione: microcontrollore, regolatore, op-amp o driver. |
| J | Connettore o jumper | Va interpretato nel contesto: può essere una porta, un ponticello o un attacco esterno. |
| L | Induttanza | Molto comune negli alimentatori switching e nei filtri. |
| F | Fusibile | Segnala protezione sulla linea di ingresso o su una derivazione sensibile. |
| TP | Punto di test | Serve per misure rapide con multimetro o sonda di laboratorio. |
| Y / XTAL | Quarzo o oscillatore | Ti dice che quella parte serve a dare il clock al circuito. |
Accanto alle sigle contano molto i simboli fisici: il pallino per il pin 1, la tacca sugli integrati, la linea sul lato negativo di un elettrolitico, il triangolo o il segno diodo per la polarità. Quando leggo una scheda, io non mi fermo alla forma del componente: confronto sempre forma, serigrafia e posizione rispetto agli altri elementi. È proprio qui che si separa una lettura rapida da una lettura affidabile.
Una volta tradotta la legenda, il passo successivo è capire il ruolo di ogni blocco funzionale, perché la scheda non è un elenco di pezzi ma un sistema organizzato.
Capire i blocchi funzionali della scheda
Questa è la fase che cambia davvero la qualità della lettura. Invece di guardare centinaia di componenti come se fossero tutti uguali, io li raggruppo per funzione: alimentazione, controllo, segnale, uscita, protezione. È un salto mentale semplice, ma molto potente.
Sezione di alimentazione
La riconosci quasi sempre per la presenza di componenti “robusti”: induttori, diodi di protezione, condensatori più grandi e, spesso, un regolatore di tensione. Se vedi un gruppo di componenti vicino all’ingresso di alimentazione, con piste più larghe del resto, è molto probabile che tu abbia davanti la parte che trasforma, filtra o distribuisce la tensione. In molte schede moderne questa zona include un convertitore switching, cioè un regolatore ad alta efficienza che abbassa o stabilizza la tensione.
Nucleo logico o di controllo
Qui trovi microcontrollori, memorie, oscillatori e piccoli condensatori di disaccoppiamento distribuiti attorno al chip principale. La presenza di molte linee sottili che convergono verso un integrato centrale è un indizio forte: quella è spesso la parte che decide come si comporta tutto il resto. Se il circuito usa un quarzo o un oscillatore, il segnale di clock è essenziale per il funzionamento, quindi non va scambiato per un componente decorativo o secondario.
Parte analogica e sensori
Quando il circuito elabora segnali deboli, la disposizione cambia: piste più corte, maggior attenzione al rumore, talvolta schermature e una distanza maggiore dalle sezioni di potenza. Op-amp, filtri RC, sensori e riferimenti di tensione compaiono spesso in quest’area. Il dettaglio che io guardo per primo è la vicinanza alla massa e la pulizia del percorso: se il progetto è buono, la sezione analogica tende a essere ordinata e compatta.
Leggi anche: Come verificare un transistor con il multimetro e un LED
Stadio di uscita o di potenza
Relè, MOSFET, transistor di pilotaggio, morsetti e piste larghe indicano che il circuito deve commutare o fornire corrente. Qui la forma dei componenti conta meno della loro posizione nel flusso: prima il controllo, poi il driver, infine il carico. Se riconosci questa sequenza, riesci spesso a capire a colpo d’occhio se la scheda comanda un motore, un LED, un solenoide o un altro carico esterno.
Quando i blocchi sono chiari, leggere le connessioni diventa molto più naturale, e il passo successivo è seguire il linguaggio fisico della scheda: piste, via e piani di rame.
Piste, vie e piani di rame raccontano il percorso del segnale
Le piste sono il vero disegno della scheda: indicano chi parla con chi. Una pista larga suggerisce spesso corrente maggiore o alimentazione; una pista sottile è più spesso dedicata a segnali o linee di controllo. I via, cioè i fori metallizzati che collegano strati diversi, sono il punto in cui la lettura visiva diventa più difficile: da lì in poi il percorso può cambiare faccia o passare dentro uno strato interno.
Il piano di massa, o copper pour, è un’altra informazione importante. Se vedi una grande area di rame collegata a molti componenti, probabilmente stai guardando la massa o una zona di schermatura. Questo aiuta sia a stabilizzare il circuito sia a ridurre il rumore. Quando leggo una scheda, mi faccio sempre questa domanda: il percorso che vedo serve a portare potenza, a far passare un segnale delicato o a chiudere il ritorno di corrente?
Se vuoi seguire una net senza schema, il multimetro in continuità è il tuo alleato. Parti da un punto noto, come un pin di connettore o un terminale di alimentazione, e verifica dove arriva la connessione. Io faccio così soprattutto con le linee sospette: prima individuo il punto di ingresso, poi controllo se la pista passa attraverso un componente di protezione, quindi cerco il carico finale. È un lavoro lento solo nelle schede dense; sulle schede semplici, invece, basta poco per ricostruire il flusso.
Questa lettura fisica però non basta da sola: per essere davvero utile va supportata dagli strumenti giusti, anche se non serve attrezzatura costosa.
Gli strumenti che rendono la lettura più affidabile
Per me non serve un laboratorio enorme per leggere bene una PCB, ma servono pochi strumenti usati bene. Il primo è una buona luce, meglio ancora se inclinata: fa emergere serigrafia, microcrepe, saldature opache e piste interrotte. Il secondo è una lente o una piccola camera macro, perché i dettagli del pin 1, delle polarità e dei test point diventano molto più chiari.
- Multimetro: essenziale per continuità, resistenza e tensioni di base.
- Lente o microscopio semplice: utile per leggere marcature e orientamento dei componenti SMD.
- Illuminazione radente: fa risaltare piste, saldature e eventuali danni superficiali.
- Fotocamera del telefono: comoda per ingrandire e annotare i dettagli senza toccare la scheda.
- Schema elettrico o boardview: quando esistono, trasformano una lettura per ipotesi in una verifica precisa.
Se ho a disposizione lo schema, lo uso per confermare ciò che vedo sulla scheda; se non c’è, lavoro per probabilità e confronto visivo. La differenza non è solo pratica: cambia il tipo di fiducia che puoi avere nelle conclusioni. E proprio per non scambiare una buona intuizione per una certezza, conviene conoscere gli errori più comuni.
Gli errori che portano fuori strada
Il primo errore è leggere i componenti uno per uno senza vedere l’insieme. Una resistenza non è mai solo una resistenza: può far parte di un partitore, di un pull-up, di un filtro o di una rete di bias. Se la isoli dal contesto, rischi di attribuirle un ruolo sbagliato.
Il secondo errore è ignorare la polarità. Condensatori elettrolitici, diodi, LED e integrati con pin 1 marcato richiedono attenzione: un verso sbagliato cambia tutto, soprattutto quando si cerca di interpretare un guasto o un montaggio precedente. Il terzo è confondere somiglianza fisica con identità funzionale: due chip uguali per package possono avere funzioni completamente diverse.
C’è poi un limite strutturale che non va sottovalutato: su una scheda multilayer o molto compatta non tutto è leggibile a vista. Alcune connessioni passano sotto i componenti o dentro gli strati interni, quindi forzare una conclusione netta è un errore. Io preferisco scriverlo chiaramente: quando il percorso non è verificabile, la lettura resta una buona ipotesi, non una prova definitiva.
Una volta evitati questi trabocchetti, puoi usare una sequenza di lavoro semplice e ripetibile, che è quella che applico anch’io quando devo decifrare una scheda in pochi minuti.
La sequenza che uso per decifrare una scheda in pochi minuti
- Individuo i connettori e capisco dove entra alimentazione, segnale e carico.
- Cerco fusibili, diodi di protezione e regolatori per trovare la zona di ingresso.
- Leggo la serigrafia e segno mentalmente pin 1, polarità e punti di test.
- Raggruppo i componenti in blocchi: potenza, controllo, analogico, uscita.
- Seguo una pista alla volta con vista e multimetro, senza saltare troppo presto alle conclusioni.
- Controllo se la scheda è a due strati o multilayer prima di credere di aver visto tutto.
Questa sequenza non serve solo a capire la scheda, ma anche a lavorare in modo più ordinato quando devi ripararla, documentarla o confrontarla con un’altra revisione. Se la scheda è alimentata a rete, contiene batterie importanti o ha componenti di potenza, io mi fermo un attimo in più prima di misurare: la lettura corretta vale poco se manca la prudenza. Alla fine, leggere bene una PCB significa unire metodo visivo, logica di circuito e rispetto dei limiti fisici del progetto; è lì che la scheda smette di essere un oggetto opaco e diventa davvero comprensibile.
