Come funziona un circuito elettrico e come leggerlo bene

Capire come funziona un circuito elettrico aiuta a leggere meglio un impianto, a non confondere tensione e corrente e a riconoscere subito dove si nasconde un guasto. Io partirei da un’idea semplice: l’elettricità non “accade” per magia, ma segue un percorso preciso, fatto di sorgenti, conduttori, carichi e interruttori. In questo articolo trovi una spiegazione chiara del principio di funzionamento, la differenza tra serie e parallelo, il ruolo della legge di Ohm, i simboli più utili degli schemi e gli errori pratici che fanno perdere tempo o creano rischi inutili.

Da cosa è fatto un circuito e perché ogni elemento conta

Ogni circuito serio nasce da pochi elementi essenziali, ma nessuno di loro è decorativo. C’è una sorgente che fornisce energia, un insieme di conduttori che la distribuisce, uno o più carichi che la trasformano in luce, calore o movimento, e spesso un comando che apre o chiude il percorso. Se manca uno di questi pezzi, il circuito perde funzione oppure smette del tutto di lavorare.

Io ragiono sempre così: una batteria o un alimentatore non “creano” corrente da soli, ma mantengono una differenza di potenziale tra due punti. I fili offrono un cammino a bassa resistenza, mentre il carico è il punto in cui l’energia elettrica viene usata davvero. Un resistore limita la corrente, una lampadina la trasforma in luce e calore, un motore in movimento. È questa trasformazione a dare senso al circuito, non il semplice fatto che ci siano dei cavi collegati tra loro.

Da qui è facile capire il passaggio successivo: un circuito non funziona per semplice contatto fisico, ma perché esiste un percorso chiuso in cui l’energia può circolare e poi essere trasformata.

Come si muove la corrente in un percorso chiuso

Il punto centrale è questo: la corrente scorre solo se il circuito è chiuso. In un circuito aperto, anche con una tensione presente, il flusso si interrompe perché manca la continuità del percorso. È il motivo per cui un interruttore spento ferma una lampadina e perché un cavo spezzato rende inutilizzabile un apparecchio.

Qui vale una distinzione che spesso viene trascurata: gli elettroni si muovono in una direzione, mentre in elettrotecnica si usa spesso la direzione convenzionale della corrente dall’alto potenziale al basso potenziale. Per chi inizia non cambia il risultato pratico, ma aiuta a leggere meglio gli schemi e a non confondere i segni quando si fanno i calcoli. In breve, la tensione è la “spinta”, la corrente è il “flusso” e la resistenza è l’ostacolo che quel flusso incontra.

Se l’ostacolo è troppo alto, la corrente diminuisce. Se invece il percorso è quasi libero, la corrente può crescere molto. Ed è proprio qui che entrano in gioco i limiti di sicurezza, perché non tutta la corrente è innocua: una quantità eccessiva scalda i componenti, rovina i contatti e può far intervenire le protezioni.

Per questo, quando osservo un circuito, mi chiedo sempre tre cose: dov’è la sorgente, qual è il percorso completo e dove viene assorbita l’energia. È una domanda semplice, ma fa già capire metà del funzionamento reale di un impianto.

Serie e parallelo non si comportano allo stesso modo

Molti problemi nascono dal confondere un collegamento in serie con uno in parallelo. Nel primo caso i componenti stanno uno dopo l’altro lungo lo stesso percorso; nel secondo condividono gli stessi due nodi, quindi ricevono la stessa tensione ma non necessariamente la stessa corrente. Questa differenza cambia tutto: luminosità delle lampade, autonomia di una batteria, distribuzione dei carichi e persino il modo in cui si manifesta un guasto.

Un esempio utile: due lampadine identiche in serie tendono a dividersi la tensione disponibile, quindi possono risultare più deboli. In parallelo, invece, ognuna lavora con la propria tensione nominale e la rottura di una non spegne per forza l’altra. È un dettaglio decisivo quando si progetta o si diagnostica un impianto, perché il sintomo del guasto cambia proprio in base alla topologia.

Nella pratica, per un circuito domestico o per un progetto di hobby, il parallelo è spesso preferibile quando vuoi che ogni utilizzatore funzioni in modo indipendente. La serie resta utile quando vuoi sommare effetti, misurare, limitare o studiare il comportamento di pochi componenti in modo controllato.

Capito questo, il passo naturale è usare una formula semplice per stimare quanto carico può sopportare il circuito senza andare fuori scala.

Perché la legge di Ohm resta la scorciatoia più utile

La legge di Ohm è il punto di partenza più pratico per chi vuole capire davvero il comportamento di un circuito semplice: V = I × R. Tradotta in modo concreto, significa che la tensione, la corrente e la resistenza sono legate tra loro. Se conosci due di queste grandezze, puoi ricavare la terza.

Prendiamo un esempio rapido. Se alimenti un resistore da 6 Ω con 12 V, la corrente teorica è 2 A. La potenza dissipata è 24 W. Questo numero conta parecchio, perché ti dice quanta energia il componente trasforma in calore. Se il resistore non è progettato per reggere quella potenza, si scalda troppo e si danneggia. In altre parole, non basta sapere che il circuito “funziona”: bisogna sapere come funziona e a quale costo termico.

La potenza si calcola anche con P = V × I, oppure con P = I² × R e P = V² / R. Non serve usare sempre tutte le formule, ma averle in mente aiuta a leggere meglio il comportamento di una lampadina, di un motore in miniatura o di un piccolo circuito a 12 V. Quando la potenza cresce troppo, il primo sintomo è quasi sempre il calore, seguito da caduta di prestazioni o guasto.

Io consiglio di non separare mai tensione, corrente e potenza come se fossero concetti astratti: in un circuito reale sono la stessa storia vista da tre angolazioni diverse. E proprio per leggerla bene bisogna saper interpretare uno schema elettrico senza perdersi nei simboli.

Come leggere uno schema senza perdersi nei simboli

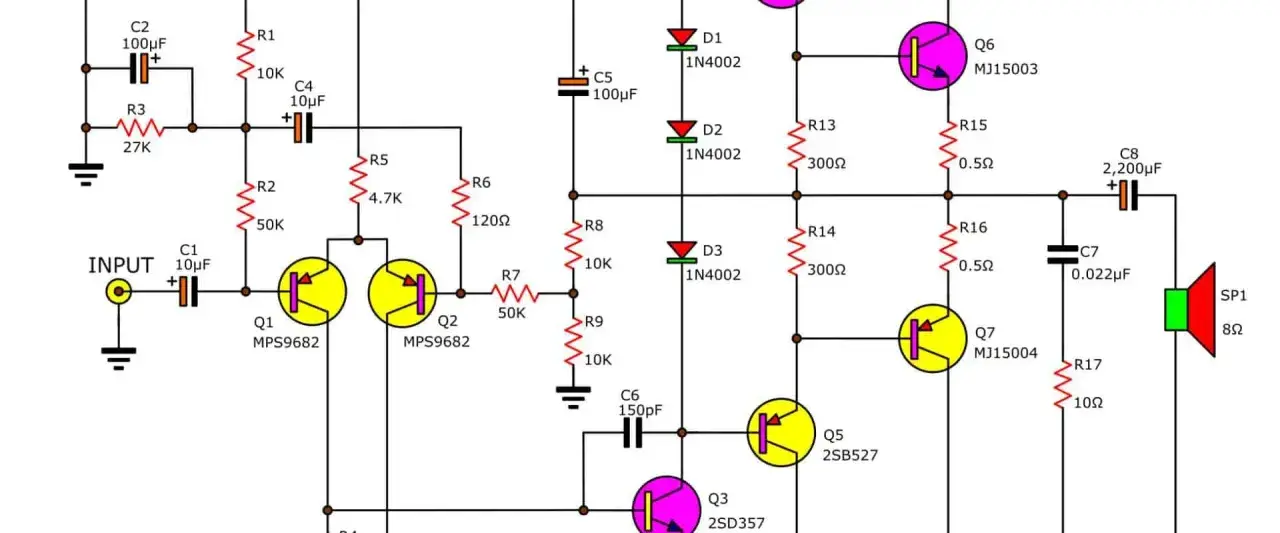

Uno schema elettrico non è un disegno “artistico”, ma una mappa funzionale. Le linee indicano i collegamenti, i simboli identificano i componenti e la disposizione mostra il rapporto tra i nodi, non la posizione fisica reale degli oggetti. Questo è il motivo per cui uno schema ben fatto si capisce anche quando il circuito vero è montato in uno spazio stretto o disordinato.

In uno schema base conviene riconoscere subito alcuni simboli: batteria o generatore, interruttore, resistore, lampadina, fusibile, motore, amperometro e voltmetro. Io guardo sempre prima il punto di alimentazione, poi il percorso della corrente e infine il carico principale. Se capisci questo ordine, anche i disegni più pieni non fanno paura.

Leggi anche: Come funziona un amplificatore - guida a guadagno, banda e classi

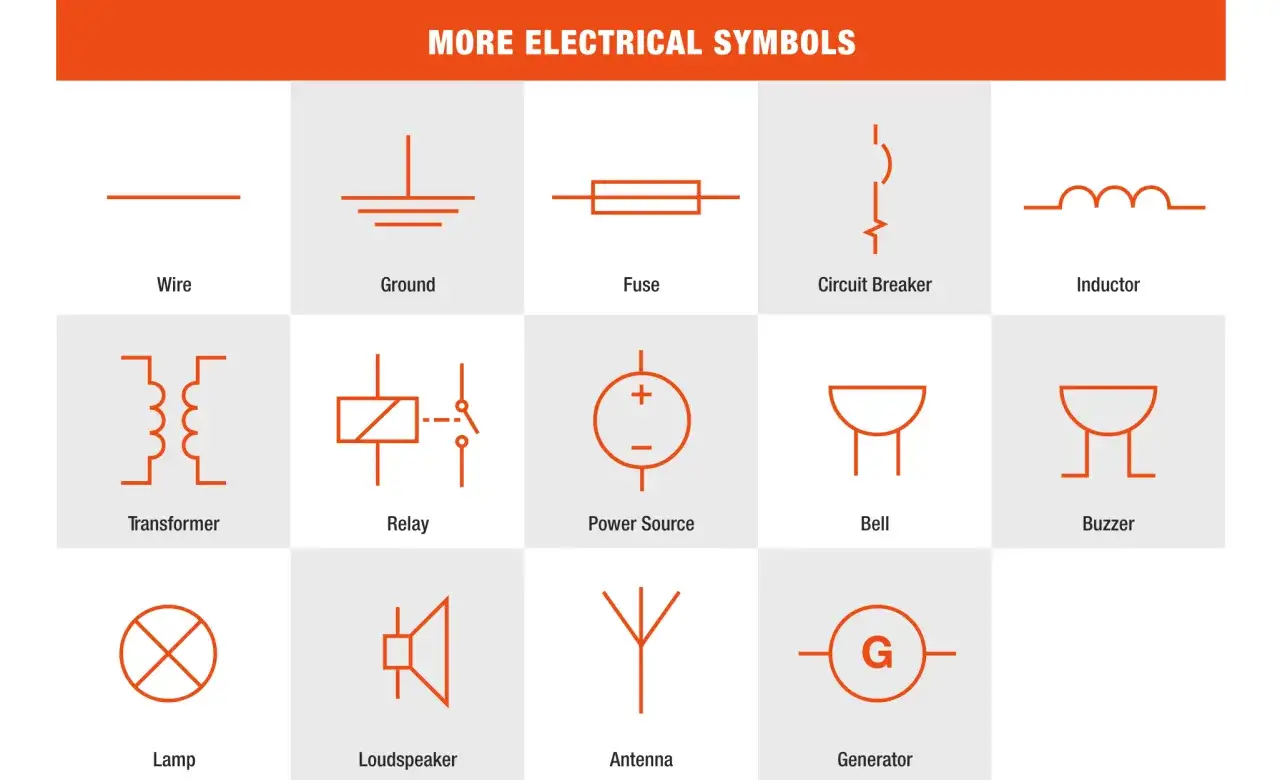

I simboli che incontrerai più spesso

• Batteria o alimentatore, che fornisce tensione al circuito.
• Interruttore, che apre o chiude il passaggio della corrente.
• Resistore, che limita la corrente e dissipa energia.
• Fusibile, che interrompe il circuito in caso di sovracorrente.
• Lampadina o LED, che trasformano energia elettrica in luce.
• Motore, che converte energia elettrica in movimento.

Il vantaggio di imparare a leggere uno schema è immediato: vedi subito dove potrebbe esserci una discontinuità, un corto o un componente mal collegato. E quando sai leggere il circuito sulla carta, la diagnosi sul banco diventa molto più rapida.

Gli errori più comuni e i controlli che salvano tempo e componenti

Il guasto più frequente non è il componente rotto, ma il collegamento sbagliato. Un filo inserito nel punto errato, un contatto lento, un polo invertito o una massa assente bastano a far sembrare difettoso un circuito perfettamente sano. Nella pratica, io controllo sempre prima le banalità: alimentazione presente, polarità corretta, continuità dei cavi e stato dei morsetti.

Un altro errore classico è il corto circuito, cioè un percorso involontario a bassissima resistenza che fa salire la corrente in modo pericoloso. In questi casi intervengono protezioni come fusibili e interruttori magnetotermici, che non sono un accessorio ma una parte strutturale della sicurezza. Se saltano spesso, il problema non va “aggirato”: va trovato.

Ci sono poi errori meno evidenti, come usare un cavo troppo sottile, un alimentatore sottodimensionato o un carico che assorbe più del previsto. Il circuito magari si accende, ma lavora male, scalda troppo o si spegne dopo pochi minuti. È uno di quei casi in cui il funzionamento apparente inganna più del guasto vero.

• Controlla sempre la tensione nominale del carico.
• Verifica che i morsetti siano ben serrati e puliti.
• Non sostituire mai una protezione con un ponte improvvisato.
• Se il circuito si scalda, considera subito corrente e potenza, non solo il componente finale.
• Con il tester, misura prima continuità e tensione, poi passa alle ipotesi più complesse.

Questi controlli elementari spesso bastano a risolvere il problema prima ancora di smontare mezzo circuito. Ed è qui che la comprensione del funzionamento diventa davvero utile, perché ti fa passare dalla prova casuale alla verifica ragionata.

Come leggere il circuito come un flusso di energia, non solo di fili

Quando voglio spiegare il cuore del tema, lo riassumo così: un circuito elettrico è un percorso chiuso in cui l’energia passa dalla sorgente al carico e viene trasformata lungo il cammino. I fili non servono solo a “collegare”, ma a garantire una via stabile, mentre componenti come resistenze, lampade, motori e protezioni determinano quanto flusso passa e come viene usato.

Se ricordi questo principio, leggi meglio sia un piccolo circuito da hobby sia un impianto più articolato. Ti accorgerai che ogni domanda utile nasce sempre dalle stesse tre verifiche: il percorso è chiuso, la tensione è corretta e il carico è compatibile con ciò che l’alimentazione può fornire. Quando queste condizioni ci sono, il circuito lavora in modo prevedibile; quando manca anche solo una di esse, arrivano guasti, surriscaldamenti o assorbimenti anomali.

Per questo, più che memorizzare definizioni isolate, io preferisco guardare la logica del sistema. È il modo più semplice per capire davvero un circuito e, soprattutto, per non farsi confondere da un problema che sembra complesso ma spesso nasce da un dettaglio molto piccolo.
