Condensatore polarizzato - come sceglierlo e montarlo bene

Perché la polarità è parte del progetto

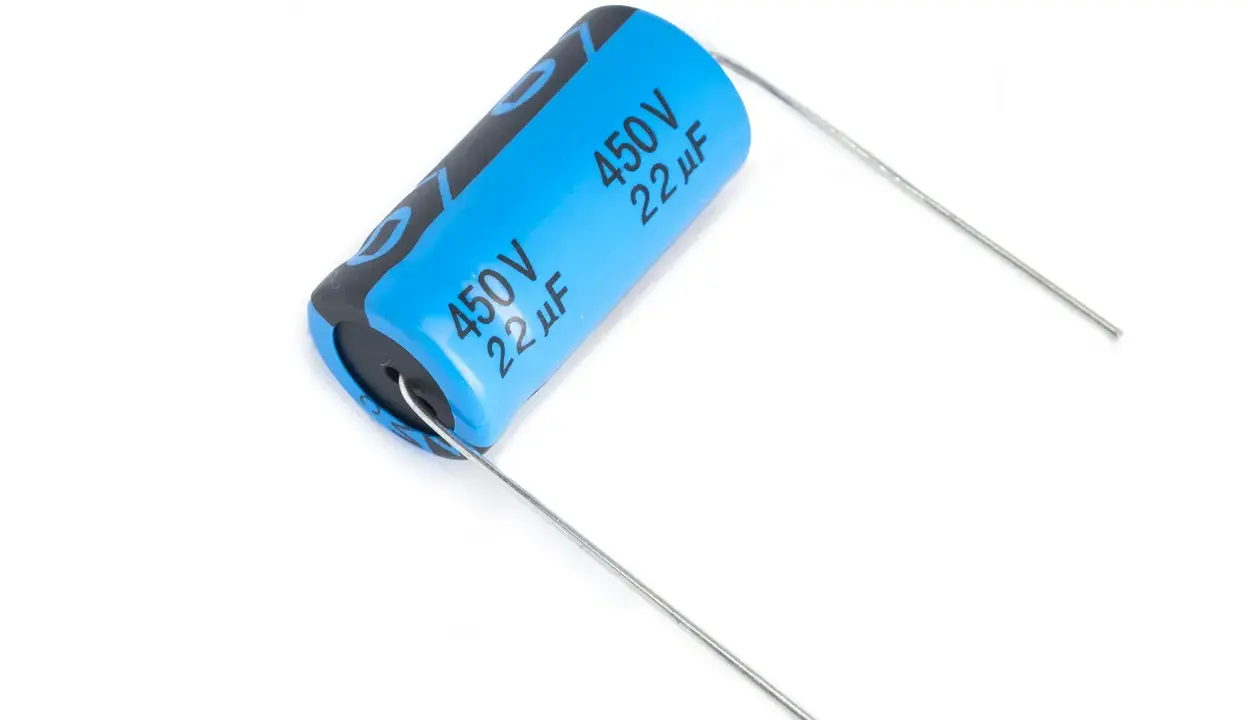

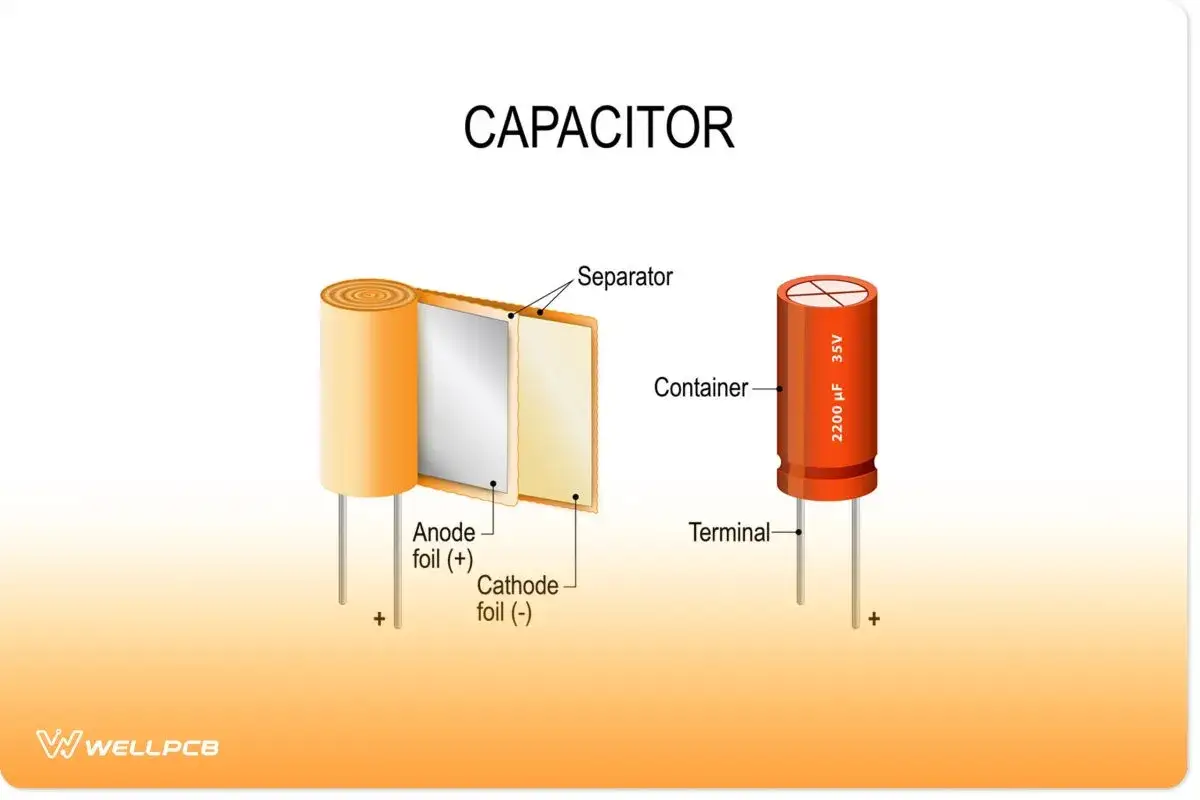

Io parto sempre da un punto semplice: qui non si tratta solo di “un condensatore grande”, ma di un componente costruito per lavorare con un verso preciso della tensione. Nei modelli elettrolitici, per esempio, il dielettrico interno si forma in un modo che rende il terminale positivo e quello negativo funzionalmente diversi. Se lo colleghi al contrario, il comportamento peggiora rapidamente e il rischio non è teorico: aumentano perdite, riscaldamento e, nei casi peggiori, il componente si danneggia.

Il punto pratico è chiaro: questi componenti rendono al massimo quando il circuito mantiene una direzione elettrica stabile. Appena il segnale o l’alimentazione cominciano a oscillare attorno allo zero, io smetto di pensare in termini generici e verifico se il tipo giusto è davvero quello polarizzato oppure se serve una soluzione diversa.

Come riconoscere un condensatore polarizzato sul banco

Qui mi affido a tre indizi, in quest’ordine: marcatura sul corpo, serigrafia della scheda e schema elettrico. Il più comune è la striscia stampata lateralmente sul cilindro: di solito indica il lato negativo. Su molti modelli trovi anche il simbolo “-” vicino a quella banda. Se invece il corpo mostra un “+”, quello è il terminale positivo.

• Striscia laterale - quasi sempre indica il negativo nei modelli assiali o radiali più diffusi.
• Serigrafia del PCB - il disegno sulla scheda può mostrare un semicerchio, un segno “+” o un contorno asimmetrico che orienta il montaggio.
• Lunghezza dei reofori - aiuta sui pezzi nuovi, ma non la considero una prova assoluta perché può cambiare dopo il taglio o la sostituzione.
• Corpo SMD - nei componenti superficiali la marcatura è spesso più discreta, quindi controllo sempre la legenda del produttore.

Quando riparo apparecchi vecchi, la regola che mi salva più spesso è questa: non mi fido della memoria visiva, mi fido del simbolo. Lo schema viene prima del ricordo, e la serigrafia della scheda viene prima dell’idea che “quel componente era montato così”. È un’abitudine semplice, ma evita errori molto costosi.

Se il contenitore mostra solo la banda negativa e niente altro, mi fermo un secondo in più. Quel secondo vale molto più di una sostituzione frettolosa, soprattutto quando il componente è vicino a un regolatore, a un raddrizzatore o a una sezione audio sensibile.

Dove lo uso davvero e dove preferisco altro

Il caso più classico è l’alimentazione in continua. Dopo un ponte raddrizzatore, il condensatore di filtro accumula energia e riduce l’ondulazione residua. È qui che rende al meglio: serbatoio energetico, livellamento della tensione e smorzamento dei vuoti brevi. In una linea di alimentazione digitale, io lo uso spesso come “bulk capacitor”, cioè come riserva principale, ma quasi sempre lo affianco a un ceramico piccolo vicino al carico per gestire i фронты più rapidi.

Ci sono poi applicazioni in cui il segnale non resta fermo su un offset positivo stabile. In audio, nei passaggi di accoppiamento o nei filtri in cui la polarità può cambiare, un modello classico non è sempre la scelta giusta. In quei casi guardo piuttosto a un bipolare oppure a un film capacitor, perché il circuito non mi sta promettendo un verso unico e costante.

Ecco come lo inquadro nella pratica:

• Filtro dopo raddrizzatore - serve capacità elevata e una buona tolleranza al ripple.
• Hold-up di alimentazione - aiuta a mantenere viva la scheda per pochi millisecondi o secondi, a seconda del progetto.
• Accoppiamento audio - funziona solo se il punto di lavoro resta compatibile con la polarità; altrimenti preferisco un bipolare.
• Decoupling di bulk - è utile per le variazioni lente dell’alimentazione, non per sostituire i condensatori piccoli e veloci vicino ai chip.
• Servizi intermittenti speciali - in alcuni motori o avviamenti esistono versioni dedicate, ma non le tratto come equivalenti generici di un elettrolitico standard.

La distinzione più utile, alla fine, è questa: se il circuito vede una direzione stabile, questo tipo di componente lavora bene; se la tensione cambia verso, io verifico subito un’alternativa. Da qui diventa naturale passare alla scelta dei parametri giusti.

Come scelgo capacità, tensione, ESR e temperatura

Quando seleziono un componente di questo tipo, il valore in microfarad è solo il punto di partenza. In un progetto serio guardo almeno quattro parametri insieme, perché il più economico o il più grande sulla carta non è quasi mai il più adatto.

Se devo scegliere tra due modelli con la stessa capacità ma ESR e corrente di ripple diverse, io do spesso priorità al comportamento elettrico, non al solo prezzo. In alimentazione questo fa la differenza più della marca sulla guaina. E, quando il datasheet lo permette, preferisco sempre lasciare margine sulla tensione invece di lavorare incollato al massimo dichiarato.

Un altro dettaglio che molti trascurano è la temperatura ambiente reale della scheda. Un componente da 105°C nominali non significa “infallibile”: significa che quella soglia è parte della sua classificazione. Se lo piazzi vicino a una sorgente di calore e gli fai assorbire ripple elevato, stai consumando vita utile in fretta, anche se il circuito sembra funzionare bene.

Quando serve un’alternativa al modello classico

Non tutti i circuiti accettano bene un componente con polarità obbligata. Quando il segnale può attraversare lo zero, quando serve bassa distorsione o quando l’applicazione è più vicina all’audio che all’alimentazione, io confronto subito le alternative. Qui una tabella pratica aiuta più di tante spiegazioni astratte.

La mia regola pratica è semplice: se il circuito è di potenza, il modello classico resta spesso la scelta più sensata; se il circuito è sensibile al segnale o può invertire il verso della tensione, guardo prima un’alternativa. Questo evita di forzare un componente nel ruolo sbagliato solo perché “ha i microfarad giusti”.

Gli errori che vedo più spesso in montaggio e diagnostica

Quando un circuito con questo componente non funziona, gli errori più probabili sono quasi sempre gli stessi. Alcuni sono banali, ma proprio per questo si ripetono di continuo.

• Terminali invertiti - è l’errore più classico e spesso il più costoso, perché il guasto può essere immediato o progressivo.
• Fidarsi solo della serigrafia vecchia - sulle schede riparate o riconfigurate, il disegno può essere ambiguo o non aggiornato.
• Ignorare il ripple current - il componente sembra corretto in tensione e capacità, ma si scalda troppo durante il lavoro reale.
• Sottovalutare la temperatura - vicino a dissipatori, regolatori lineari o trasformatori, la vita utile scende in modo netto.
• Sostituire “per equivalenza grossolana” - stesso microfarad non significa stesso comportamento: ESR, dimensioni e tipo costruttivo possono cambiare tutto.

Io, in diagnostica, controllo prima la polarità e poi la zona termica della scheda. Se un circuito fallisce in modo intermittente, spesso il problema non è il valore nominale ma la combinazione tra calore, ripple e montaggio fisico. Un componente montato bene e scelto male dura poco; uno scelto bene ma montato male dura ancora meno.

Un altro errore meno visibile è dare per scontato che un sostituto “più grande” sia sempre migliore. In realtà, se aumenti molto la capacità senza verificare l’inrush all’accensione, puoi creare stress su ponte raddrizzatore, fusibile o regolatore. Qui non vince il pezzo più grosso: vince quello coerente con il circuito.

Prima di dare tensione faccio questi due controlli

Quando chiudo un montaggio, io faccio sempre due verifiche finali. La prima è visiva: corrispondenza tra schema, serigrafia e marcatura reale del componente. La seconda è elettrica: tensione massima prevista, ripple atteso e temperatura di lavoro devono restare dentro un margine ragionevole. Se il circuito è stato fermo a lungo, una prima accensione limitata in corrente è la scelta più prudente.

• Controllo il verso reale del montaggio, non quello che “mi sembra giusto”.
• Verifico che la tensione di picco non superi la soglia del componente.
• Considero il calore circostante e la corrente di ripple come parte del dimensionamento.
• Se il segnale può cambiare verso, rivaluto subito se serve un bipolare o un tipo non polarizzato.

Se questi controlli tornano, il componente fa il suo lavoro senza farsi notare: accumula energia, livella il rumore e stabilizza la linea. Ed è proprio questo il punto migliore di una buona scelta: non attirare attenzione, ma evitare problemi prima ancora che si presentino.
