Temperatura di fusione dello stagno per elettronica - guida pratica

Nel lavoro su PCB la differenza tra una saldatura pulita e un pad rovinato sta spesso in pochi gradi. Qui chiarisco la temperatura di fusione dello stagno per elettronica, come cambia tra leghe con piombo e lead-free, e quale temperatura impostare davvero sul saldatore per fare un giunto affidabile senza stressare componenti e piste.

La differenza tra fusione della lega e temperatura della punta

Il primo equivoco da chiarire è semplice: la temperatura a cui fonde la lega non coincide con quella che imposto sul saldatore. Se una lega fonde a 183°C, la punta non lavorerà a 183°C, perché il calore deve passare dal metallo della punta alla piazzola, al reoforo e alla lega stessa. In mezzo ci sono dispersioni, massa termica della scheda e tempi di contatto molto brevi.

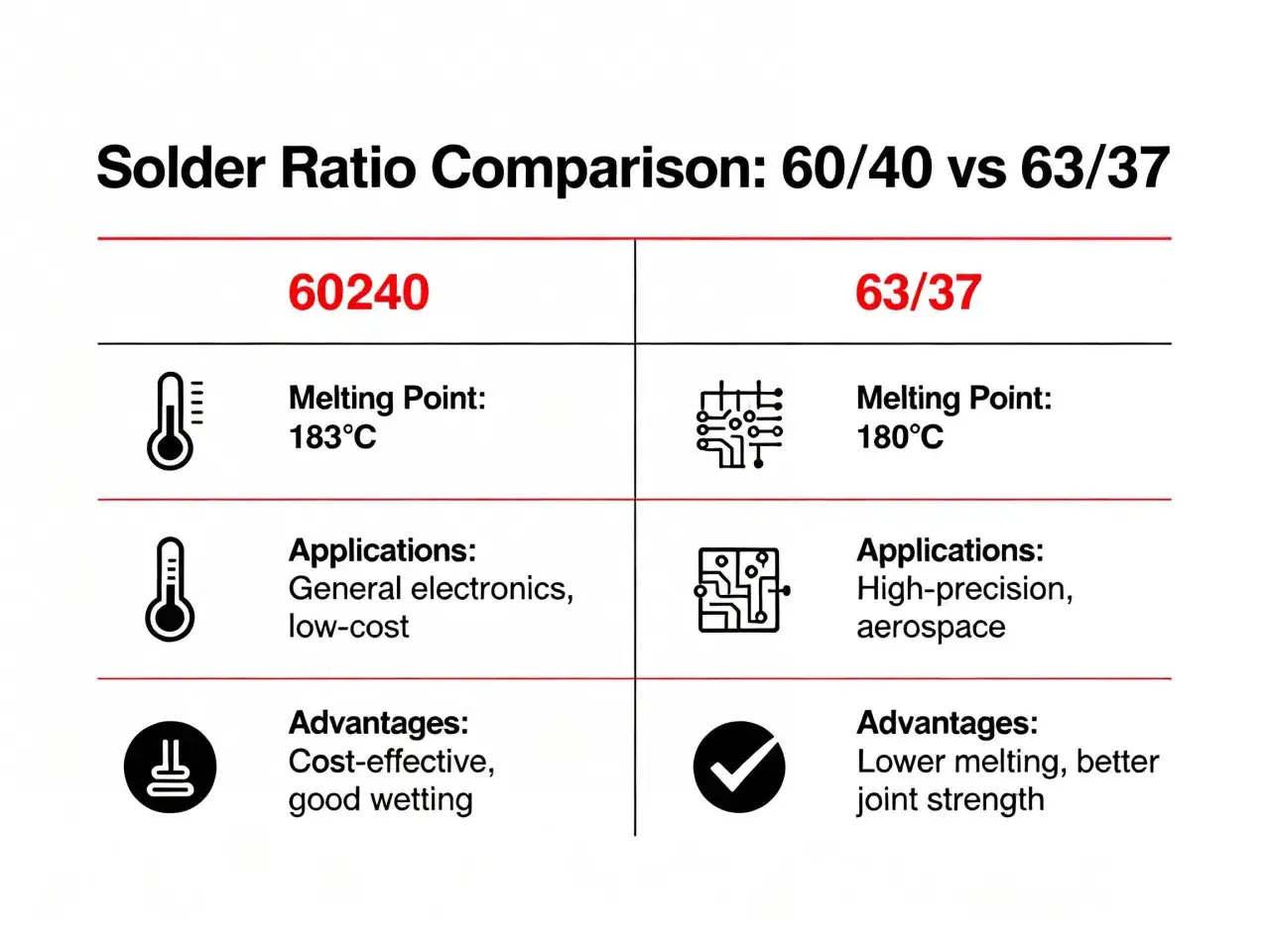

Qui entra in gioco anche il concetto di eutettico, cioè una lega che passa da solido a liquido quasi di colpo, senza una lunga fase pastosa. È il caso della classica Sn63Pb37, molto amata nei lavori di laboratorio perché il comportamento è pulito e prevedibile. La Sn60Pb40, invece, ha un piccolo intervallo di transizione e perdona un po’ meno quando il giunto è delicato.

Quando il progetto è serio, io distinguo sempre tra temperatura di fusione e temperatura di lavoro: la prima dice quando il metallo diventa liquido, la seconda dice quanta energia serve davvero per fare bene il giunto. Capita spesso che il problema non sia il materiale, ma l’uso di una punta troppo fredda o troppo piccola, e da qui vale la pena passare alle leghe più comuni.

Le leghe più comuni e cosa cambia davvero

Le tabelle tecniche di Kester sono molto chiare su un punto: le leghe non si scelgono solo per abitudine, ma per temperatura di fusione, bagnabilità e contesto di impiego. In pratica, sulla scrivania dell’elettronica domestica e professionale incontrerai quasi sempre queste famiglie.

La differenza pratica è questa: più sale la temperatura di fusione, più il processo richiede energia e controllo. Per i prodotti nuovi e conformi RoHS, il riferimento resta quasi sempre il lead-free; per il banco da hobbista o per alcune riparazioni, invece, la 63/37 continua a essere un punto di riferimento perché si lavora con meno stress. A questo punto, però, la domanda utile non è solo “che lega compro?”, ma “a che temperatura imposto davvero il ferro?”.

Come imposto la temperatura di lavoro senza esagerare

Qui conviene essere pratici. Kester indica che, nella saldatura manuale, le punte lavorano tipicamente tra 315 e 343°C con leghe con piombo e tra 371 e 400°C con leghe lead-free. Non prendo quei valori come un numero magico da copiare alla cieca: li uso come fasce di partenza, poi guardo il tipo di giunto.

1. Se sto lavorando su un piccolo componente through-hole o su un SMD semplice, parto dal lato basso del range.
2. Se la scheda ha piani di massa ampi, connettori robusti o rame spesso, accetto che serva più energia termica.
3. Se il giunto non si bagna in tempi brevi, alzo con criterio la temperatura o cambio punta, invece di insistere troppo a lungo.
4. Se posso, scelgo una punta più adatta al volume del lavoro: spesso conta più la geometria della punta del semplice numero in display.

La regola che seguo io è banale ma efficace: scaldare abbastanza in fretta, non più a lungo del necessario. Un ferro troppo freddo obbliga a tenere la punta sul giunto per troppo tempo; uno troppo caldo brucia il flussante, rovina la bagnabilità e può sollevare le piazzole. Quando la scheda è pesante termicamente, meglio un po’ più di temperatura e meno permanenza che il contrario.

Con questo criterio, il passaggio successivo non è salire ancora di gradi, ma capire come flussante e pulizia cambiano tutto il risultato.

Flux, pulizia e tempo di contatto cambiano il risultato

La lega giusta non basta se la superficie è ossidata o il flussante è sbagliato. Il flux serve a rimuovere gli ossidi e a far “bagnare” bene il metallo: in altre parole, aiuta la lega fusa a stendersi e a legarsi alla piazzola. Se il flux è scarso, il giunto tende a fare palline; se è troppo aggressivo o lo scaldi troppo a lungo, lascia residui peggiori e ti fa perdere controllo.

Un errore molto comune è portare la saldatura direttamente sulla punta. Io preferisco appoggiare la punta su piazzola e reoforo insieme, poi avvicinare il filo alla zona calda. In questo modo il calore entra nel punto giusto e il metallo si distribuisce meglio. È una differenza piccola, ma sul banco si vede subito.

Conta anche il tempo: un giunto ben fatto si chiude in pochi secondi, non in una permanenza infinita. Se il flux fuma troppo, se il rame imbrunisce o se la scheda inizia a perdere brillantezza, non sto più saldando bene: sto semplicemente scaldando troppo. Quando il processo è pulito, il lavoro diventa più prevedibile e anche gli errori tipici si riconoscono subito.

Gli errori che vedo più spesso su PCB e riparazioni

Quando qualcosa non va, i segnali sono abbastanza chiari. Io li leggo quasi sempre così:

• Punta troppo fredda: la lega non scorre, il giunto viene opaco e granuloso, oppure si forma una palla che non si integra con la piazzola.
• Punta troppo calda: il flux sparisce subito, il rame si scurisce e il rischio di danneggiare pista e componente cresce molto.
• Contatto troppo lungo: anche con una temperatura corretta, il componente soffre e la piazzola si può sollevare.
• Lega non coerente con il lavoro: usare una lega ad alta temperatura su una riparazione delicata, o una low-temp in un punto che poi scalderà molto, crea problemi dopo.
• Diametro del filo sbagliato: se il filo è troppo grosso su un tratto fine, si perde controllo; se è troppo sottile su un giunto grande, si finisce per scaldare troppo a lungo.

C’è poi un equivoco frequente: il giunto lead-free non sempre è lucido come quello al piombo, quindi l’aspetto estetico da solo non basta per giudicare la qualità. La vera prova è una giunzione ben bagnata, stabile e priva di eccessi. E quando il calore del progetto diventa davvero un problema, allora ha senso valutare una lega a bassa temperatura.

Quando ha senso una lega a bassa temperatura

Le leghe a bassa fusione non sono una scorciatoia universale. Chip Quik propone soluzioni che fondono a 138°C, utili in rework, dissaldatura o interventi su materiali sensibili al calore. Sono interessanti quando devo proteggere plastiche delicate, componenti particolari o zone che non sopportano bene le temperature delle leghe standard.

Detto questo, io le considero leghe specialistiche, non un sostituto generale della saldatura tradizionale. Le formulazioni con bismuto possono essere più fragili e, in certi casi, meno adatte a vibrazioni, urti o cicli termici severi. Kester segnala anche che un punto di fusione così basso può diventare un limite quando la temperatura di esercizio del dispositivo si avvicina troppo a quel valore.

In breve: se stai facendo una riparazione mirata, una low-temp può salvarti il lavoro; se stai assemblando un circuito che dovrà durare e scaldarsi, io resto molto più prudente. Da qui nasce la regola pratica che uso per non sbagliare al primo colpo.

La regola pratica che mi fa scegliere bene al primo colpo

Quando mi siedo al banco, seguo una sequenza molto semplice: prima identifico la lega, poi guardo la massa termica, poi decido la temperatura di lavoro. Se il progetto è RoHS, parto da una lead-free e accetto che serva più calore; se sto facendo una riparazione controllata e il contesto lo consente, la 63/37 resta una scelta comoda e prevedibile.

• Per schede leggere e lavori rapidi, cerco la massima pulizia del giunto, non la temperatura più alta possibile.
• Per massa termica elevata, preferisco una punta adatta e un trasferimento di calore efficiente, non solo un numero più alto sul display.
• Per rework delicati, valuto una lega low-temp solo se il vantaggio termico supera i limiti di fragilità e resistenza.
• Se il risultato peggiora, quasi sempre controllo prima punta, flux e tempo di contatto, non solo la lega.

Il punto, alla fine, è questo: nella saldatura elettronica conta meno inseguire un valore assoluto e più trovare l’equilibrio tra lega, punta, flussante e velocità di intervento. Se parti da questa logica, la temperatura smette di essere un numero astratto e diventa uno strumento di controllo reale, molto più utile sia nelle riparazioni di hobby sia nei lavori su circuiti che devono funzionare senza sorprese.
