Leggere le bande di una resistenza sembra semplice solo finché il componente è nuovo e ben stampato. Quando i colori sono sbiaditi, le bande diventano cinque o sei, oppure il circuito arriva da una riparazione vecchia, il codice a colori diventa un passaggio decisivo. In questa guida trovi una lettura pratica del sistema: come orientare il componente, come trasformare le bande in ohm e come evitare gli errori che fanno perdere tempo sul banco.
Le informazioni essenziali da tenere a portata di mano
- Le bande numeriche costruiscono le cifre del valore, mentre la banda di moltiplicazione sposta la virgola.
- Oro e argento servono soprattutto per tolleranza e moltiplicazione, non come cifre.
- Tre bande indicano di solito una tolleranza ampia, spesso ±20%.
- Quattro bande = due cifre, cinque bande = tre cifre, sei bande = tre cifre più coefficiente termico.
- La banda di tolleranza si legge quasi sempre a destra, ma su componenti vecchi o rovinati conviene sempre verificare con un multimetro.
Come leggo una resistenza senza invertire i lati
Io parto quasi sempre dalla banda di tolleranza: se vedo oro o argento, la porto a destra. Se quella banda manca, cerco il lato con la separazione più evidente tra gli anelli o il lato da cui la sequenza sembra più naturale. È una verifica semplice, ma evita l’errore più banale, cioè leggere il componente al contrario.
- La banda dorata o argentata, quando c’è, è quasi sempre il punto migliore da cui orientarsi.
- Se i colori sono molto vicini al bordo da un lato, quello è spesso l’inizio della lettura.
- Su una scheda vecchia confronto sempre la resistenza con componenti uguali o simili prima di fidarmi dell’occhio.
Questa abitudine mi porta subito alla tabella dei colori, che è la parte davvero operativa della lettura.

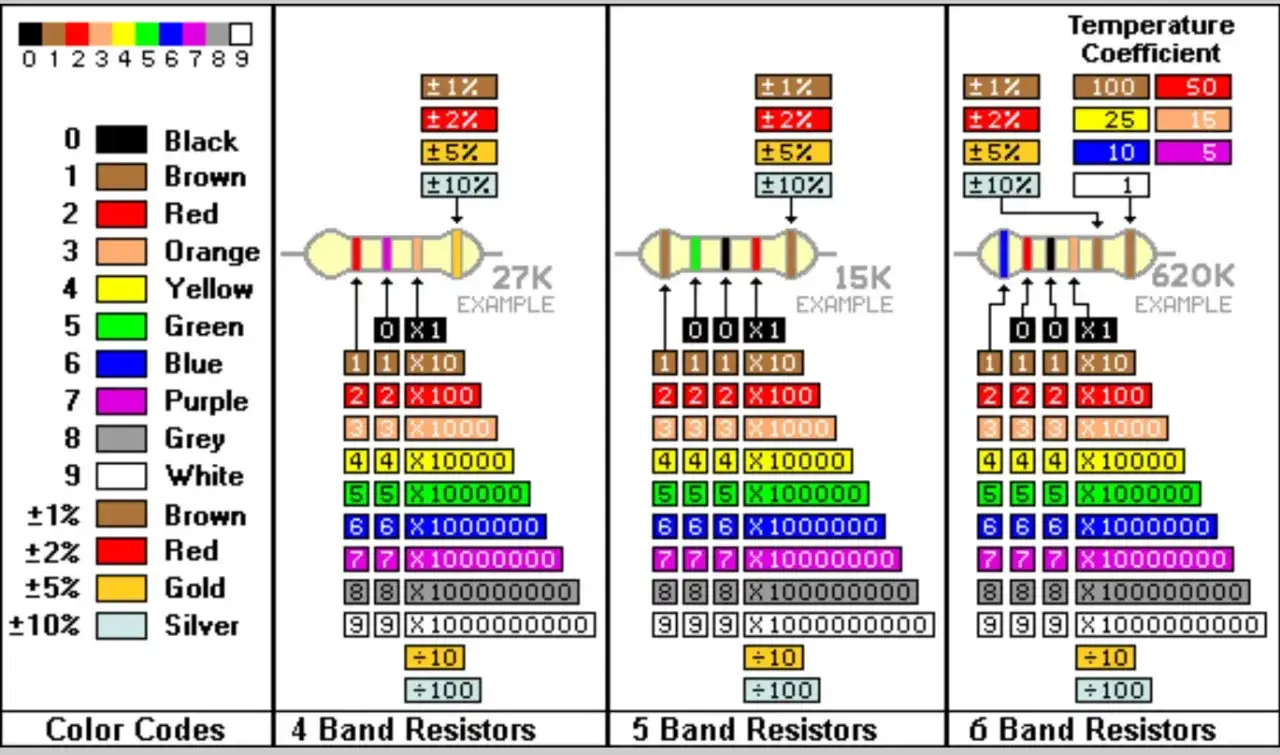

La tabella completa dei colori e dei loro significati
La logica di base segue il codice standard usato per le resistenze: i colori da nero a bianco coprono le cifre da 0 a 9, mentre oro e argento entrano in gioco per tolleranza e moltiplicazione. Nella pratica, io memorizzo soprattutto questa scala, perché copre quasi tutti i casi che incontro in laboratorio o su schede di consumo.
| Colore | Cifra | Moltiplicatore | Tolleranza | Nota pratica |
|---|---|---|---|---|
| Nero | 0 | ×1 | — | Usato come cifra e, in casi particolari, su ponticelli da 0 Ω. |
| Marrone | 1 | ×10 | ±1% | Molto comune nei resistori di precisione base. |
| Rosso | 2 | ×100 | ±2% | Presente spesso nei valori intermedi. |
| Arancione | 3 | ×1.000 | ±3% | Usato come cifra e, più raramente, come tolleranza. |
| Giallo | 4 | ×10.000 | ±4% | Ricorre nei valori di decina e centinaia di kΩ. |
| Verde | 5 | ×100.000 | ±0,5% | Indicatore tipico di componenti più accurati. |
| Blu | 6 | ×1.000.000 | ±0,25% | Comune nei resistori con precisione più alta. |
| Violetto | 7 | ×10.000.000 | ±0,1% | Di solito compare in applicazioni molto curate. |
| Grigio | 8 | ×100.000.000 | ±0,05% | Segnala tolleranze molto strette. |
| Bianco | 9 | ×1.000.000.000 | — | Usato come cifra e moltiplicatore, non come tolleranza standard. |
| Oro | — | ×0,1 | ±5% | Molto comune nelle resistenze a 4 bande. |
| Argento | — | ×0,01 | ±10% | Tipico di valori con tolleranza meno stretta. |
| Nessuna banda | — | — | ±20% | Spesso associata a resistori a 3 bande. |
Il punto chiave è semplice: le prime bande costruiscono il numero, l’ultima utile lo moltiplica e la banda finale, quando c’è, dice quanto il valore può variare. Una volta fissata questa logica, il passo successivo è tradurla in ohm senza confondere i diversi schemi di lettura.
Come trasformo le bande nel valore in ohm
La regola base è sempre la stessa: le prime bande formano il numero, la banda successiva sposta la virgola e l’ultima, quando c’è, racconta la tolleranza. Io la tratto come una formula rapida: cifre più moltiplicatore, poi margine di errore.
Quando incontro una resistenza a 3 bande, leggo due cifre e un moltiplicatore. Se non vedo una banda di tolleranza, considero il componente come un resistore con tolleranza ampia, in genere ±20%. È lo schema più essenziale e anche quello che richiede più attenzione se il componente è vecchio o scolorito.
Resistenze a 4 bande
Le prime due bande sono le cifre significative, la terza è il moltiplicatore e la quarta è la tolleranza. Per esempio, giallo, violetto, rosso, oro diventa 47 × 100 = 4,7 kΩ ±5%.
Questo è il formato più immediato da leggere e quello che incontro più spesso nei componenti generici.
Resistenze a 5 bande
Qui le cifre significative diventano tre. Marrone, nero, nero, rosso, marrone corrisponde a 100 × 100 = 10 kΩ ±1%.
Questo schema mi dice subito che il costruttore stava puntando a una lettura più precisa del classico resistore da uso generale.
Leggi anche: Resistenza elettrica - formule, esempi e misure pratiche
Resistenze a 6 bande
La sequenza aggiunge il coefficiente termico, abbreviato spesso come TCR. Verde, blu, nero, nero, marrone, marrone vale 560 Ω ±1% con 100 ppm/°C.
Il valore nominale resta 560 Ω. Il sesto anello serve a capire quanto quel valore si muove quando la temperatura cambia, e questo dettaglio conta molto nei circuiti sensibili.
Quando il numero è chiaro, la vera differenza la fa il margine di tolleranza. Ed è lì che molte letture apparentemente corrette iniziano a diventare fuorvianti.
Tolleranza e coefficiente termico non sono dettagli secondari
La tolleranza dice quanto il valore reale può allontanarsi da quello nominale. Una resistenza da 4,7 kΩ ±5% non vale sempre 4,700 kΩ: può stare tra 4,465 kΩ e 4,935 kΩ. In un partitore di tensione o in un riferimento di misura, questa differenza si vede eccome.| Tolleranza | Cosa significa | Come la leggo sul campo |
|---|---|---|
| ±20% | Margine molto ampio, adatto a impieghi non critici. | Spesso coincide con resistori a 3 bande. |
| ±10% | Valore ancora piuttosto largo. | Più raro nei circuiti moderni di precisione. |
| ±5% | Standard molto comune. | Lo incontro spesso in uso generale. |
| ±1% | Precisione più alta. | Tipica di misure, filtri e divisioni di tensione curate. |
| ≤ ±0,5% | Tolleranza stretta. | Entra nel campo dei componenti di precisione. |
Il coefficiente termico, invece, descrive quanto il resistore cambia con la temperatura. 100 ppm/°C significa 100 parti per milione per ogni grado Celsius, cioè 0,01% per grado. Nei resistori di precisione io considero questo dato quasi quanto la tolleranza, perché un componente molto preciso a 25 °C può comportarsi peggio di uno meno raffinato ma più stabile.
| Colore del 6° anello | Coefficiente termico | Uso tipico |
|---|---|---|
| Marrone | 100 ppm/°C | Uso generale con buona stabilità |
| Rosso | 50 ppm/°C | Applicazioni più curate |
| Arancione | 15 ppm/°C | Precisione elevata |
| Giallo | 25 ppm/°C | Stabilità buona in progetti mirati |
| Blu | 10 ppm/°C | Strumentazione e misure sensibili |
| Violetto | 5 ppm/°C | Stabilità molto alta |
Quando il circuito lavora lontano dalla temperatura ambiente o deve restare stabile nel tempo, questa banda pesa più di quanto sembri. Ed è proprio qui che arrivano gli errori più comuni.
Dove il codice a colori non basta più
Il codice a colori è utile, ma non è infallibile. Io smetto di fidarmi della sola lettura quando vedo uno di questi casi:
- Bande scolorite dal calore o dall’età.
- Resistenze saldate in circuito, dove i percorsi paralleli possono falsare la misura.
- Componenti SMD, che usano codici stampati invece delle bande colorate.
- Resistenze da 0 Ω, spesso impiegate come ponticelli sulla PCB.
- Corpi anneriti, crepati o lucidi in modo anomalo, dove il colore non racconta più tutto.
Per questo tengo sempre un metodo rapido accanto alla tabella: mi fa risparmiare tempo e riduce i ripassi inutili.
Il controllo rapido che uso prima di saldare
- Individuo la banda di tolleranza e la porto a destra.
- Traduco le bande numeriche in cifre e moltiplicatore.
- Calcolo il range reale del componente, non solo il valore nominale.
- Se il resistore è vecchio, scolorito o critico, controllo con il multimetro.
- Se il dato non torna, confronto il pezzo con lo schema o con una resistenza identica sulla scheda.
Questa sequenza mi basta quasi sempre per capire al volo se la resistenza è quella giusta o se sto guardando il componente nel verso sbagliato. Quando il codice è chiaro, la lettura richiede pochi secondi; quando non lo è, il metodo evita di fidarsi della memoria o dell’abitudine. In pratica, la tabella funziona davvero solo se la abbini a una verifica rapida e disciplinata.
