VCC spiegata bene - cosa indica davvero negli schemi elettronici

In elettronica, una sigla di alimentazione letta male può mandare fuori strada un progetto semplice. VCC è una di quelle abbreviazioni che sembrano immediate, ma il loro senso pratico cambia a seconda del circuito, della famiglia logica e del datasheet che hai davanti. Qui chiarisco come la interpreto io, dove compare davvero e quali controlli faccio per non confonderla con VDD, VSS o VEE.

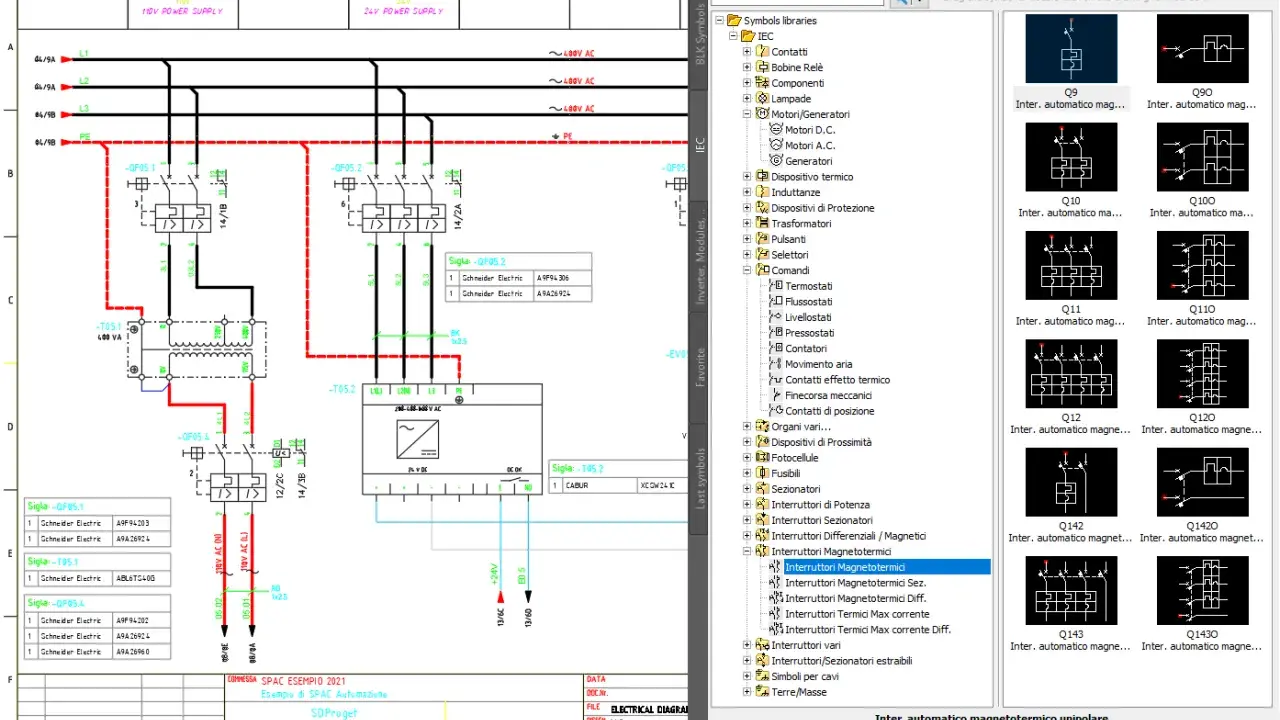

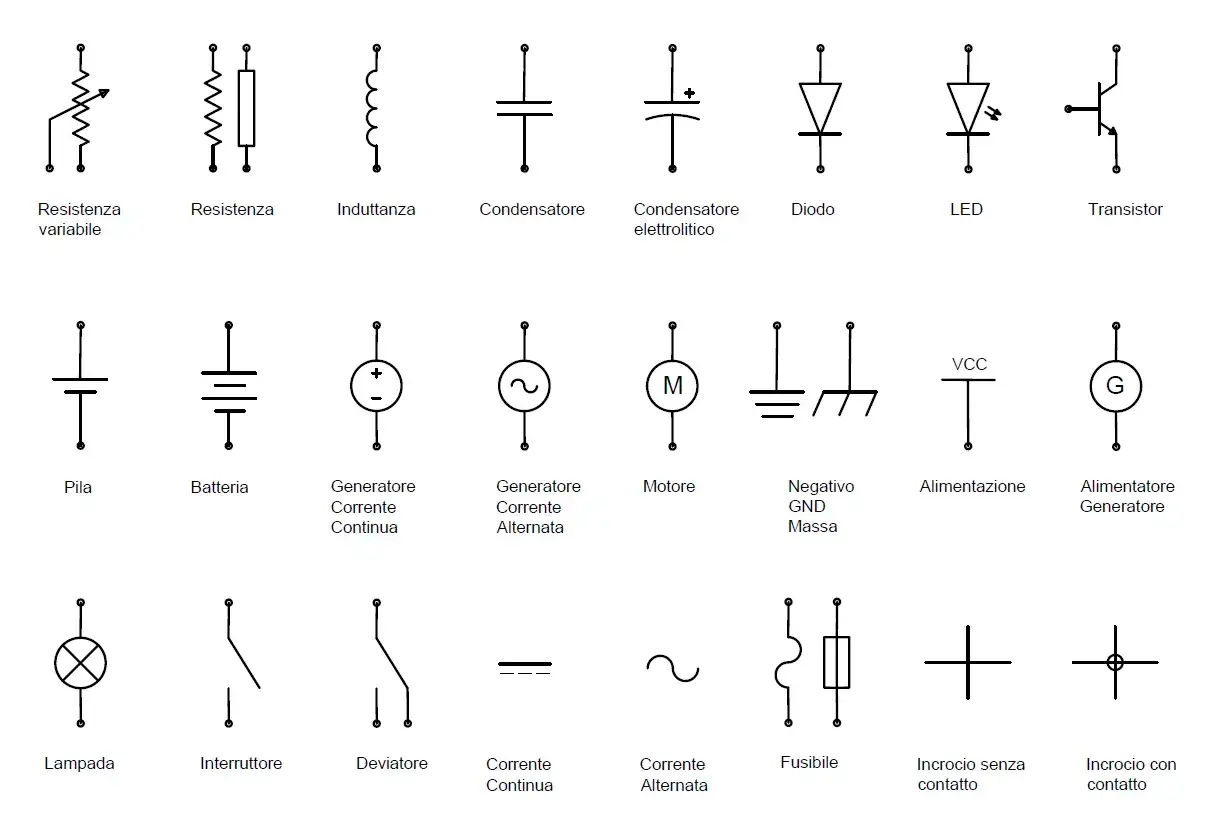

Che cosa indica davvero VCC negli schemi

Se devo dirla in modo diretto, VCC è quasi sempre il nome del positivo di alimentazione di un circuito o di una sezione del circuito. Storicamente la sigla richiama il collettore dei transistor bipolari, ma oggi io la leggo soprattutto come un’etichetta funzionale: qui entra la tensione che fa lavorare il dispositivo. Texas Instruments ricorda infatti che nei circuiti basati su BJT compaiono spesso VCC e VEE, mentre nei circuiti con FET si trovano più facilmente VDD e VSS.

Questo è il punto che evita più errori di quanti sembri: VCC non descrive un numero, descrive un ruolo. In una scheda vecchia può corrispondere a 5 V; in una scheda moderna può indicare 3,3 V, 1,8 V o un’altra rail interna. Il nome resta simile, ma il valore va sempre letto nel progetto reale, non nella sigla.

Capire questa distinzione è utile anche quando si lavora con moduli pronti all’uso, perché il pin chiamato VCC non sempre coincide con il “positivo generico” che ci si aspetta a colpo d’occhio. Ed è proprio qui che vale la pena guardare dove la sigla compare nella pratica quotidiana.

Dove compare VCC nella pratica quotidiana

Nella mia esperienza, VCC compare in quattro contesti molto frequenti: schemi di circuiti integrati, moduli per microcontrollori, schede di prototipazione e datasheet. Su un PCB può essere serigrafato vicino a un pin di alimentazione; su un modulo sensore può indicare la tensione da fornire al componente; in un datasheet può comparire come nome del pin di ingresso della supply.

In un circuito logico classico, VCC è spesso il rail che alimenta le porte e i blocchi digitali. Nei progetti hobby più recenti, invece, lo stesso nome può convivere con altri rail: per esempio una sezione a 3,3 V per la logica e una linea separata per il core o per l’analogico. Per questo io non mi affido mai alla sola etichetta: verifico sempre se il pin serve a tutto il chip oppure solo a una parte interna.

Un altro caso tipico è quello dei regolatori e delle schede sviluppo. Qui conviene distinguere bene tra ingresso non regolato e alimentazione già stabilizzata. Se il produttore ha chiamato il pin VCC, non significa automaticamente che sia il punto giusto per entrare con una tensione più alta o più bassa: significa solo che quel nodo è un’alimentazione prevista dal circuito. Da qui nasce la distinzione con le altre sigle di potenza, che in elettronica non sono sinonimi.

VCC, VDD, VSS e VEE non sono sinonimi

Texas Instruments spiega bene questa logica: nei BJT i nomi seguono collettore ed emettitore, mentre nei FET si spostano su drain e source. Io trovo utile questa regola perché mi obbliga a ragionare sul tipo di transistor interno, non soltanto sulla sigla stampata sul foglio. In pratica, la lettera cambia, ma il compito resta lo stesso: dire da dove arriva l’energia e a quale riferimento è agganciata.

Questa distinzione diventa importante appena un circuito ha più alimentazioni. Un chip misto può avere un rail per la logica, uno per l’analogico e uno per l’I/O, e in certi casi le linee vanno rispettate anche nell’ordine di accensione. Da qui il passo successivo è capire come leggere correttamente un pin VCC prima di collegarlo davvero.

Come leggo un pin VCC prima di alimentare un circuito

Io mi muovo sempre con la stessa sequenza, soprattutto quando apro un datasheet che non conosco bene. Mi evita di dare per scontato qualcosa che, su una scheda reale, può costare un componente bruciato o un comportamento instabile.

1. Controllo il pinout e cerco la sezione sull’alimentazione, non solo il nome del pin.
2. Leggo i valori di recommended operating conditions e di absolute maximum ratings, perché non sono la stessa cosa.
3. Verifico se VCC è l’alimentazione principale, un rail I/O o una tensione interna regolata.
4. Guardo se il produttore collega VCC ad altri pin, come VDD o un regolatore interno.
5. Controllo sempre il decoupling, cioè i condensatori di disaccoppiamento: spesso 100 nF vicino al pin e, se serve, una capacità di supporto più grande.

Microchip usa spesso VCC proprio come pin di alimentazione del dispositivo: il nome mi dice dove entra la tensione, non quale tensione scegliere a occhio. È un dettaglio semplice, ma in laboratorio fa la differenza tra un montaggio rapido e una diagnosi lunga e noiosa. Se il datasheet parla di sequenze di alimentazione, allora la regola è ancora più rigida: prima capisco il ruolo della rail, poi collego il circuito.

Quando il progetto è su breadboard o su una scheda di sviluppo, aggiungo un controllo in più: confronto la tensione attesa con quella che misuro davvero sul multimetro, perché etichetta e realtà non coincidono sempre. Questo porta dritto agli errori più comuni, che in genere nascono proprio da un’interpretazione troppo sbrigativa della sigla.

Gli errori più comuni quando si interpreta VCC

Il primo errore è il più classico: trattare VCC come se volesse dire sempre 5 V. Era una scorciatoia abbastanza comune nella TTL tradizionale, ma oggi è pericolosa perché molti integrati lavorano a 3,3 V o a tensioni ancora più basse. Se il circuito nasce per un rail preciso, sbagliare di un solo volt può già essere troppo.

Il secondo errore è confondere VCC con Vin. Su molte schede, Vin entra nel regolatore e VCC è la tensione già regolata che alimenta la logica. Se inverti i due concetti, rischi di bypassare la protezione o di alimentare il punto sbagliato della scheda. Il terzo errore è ignorare i pin multipli: alcuni chip separano alimentazione analogica, digitale e I/O, e unirle senza leggere il datasheet è un invito ai problemi di rumore o, nei casi peggiori, al latch-up.

Quando vedo questi errori, il problema non è quasi mai la sigla in sé. Il problema è che si legge la scritta come un’etichetta generica, mentre in realtà descrive una parte precisa dell’architettura elettrica. E per evitarlo mi basta una verifica finale molto semplice prima di dare tensione al circuito.

La verifica che faccio prima di collegare l’alimentazione

Prima di alimentare un circuito, io faccio quattro controlli rapidi. Primo: individuo il riferimento di massa, perché senza quello VCC perde significato pratico. Secondo: verifico la tensione prevista sul datasheet e non solo sullo schema del progetto. Terzo: controllo se la scheda richiede un rail unico o più alimentazioni separate. Quarto: guardo se sono presenti i condensatori di disaccoppiamento vicino ai pin giusti, perché su molti circuiti stabili non sono un dettaglio, sono una condizione di base.

Se tutto torna, uso un alimentatore con limitazione di corrente al primo avvio. È una precauzione semplice, ma in laboratorio mi ha evitato più di un problema quando la sigla sul PCB sembrava ovvia e invece non lo era. In fondo, il modo più corretto di leggere VCC è questo: non come un numero da memorizzare, ma come un segnale che mi dice quale parte del circuito sto alimentando e con quali limiti.

Se ricordo una sola cosa, è questa: VCC è una sigla di funzione, non una tensione standard. Il valore si legge nel progetto, si conferma nel datasheet e si verifica sul banco prima di collegare davvero il circuito. È una differenza piccola solo in apparenza, ma spesso separa un montaggio che parte al primo colpo da uno che si ferma subito per un errore di interpretazione.
