Come testare un transistor con il multimetro senza errori

Che cosa stai davvero verificando in un transistor

Prima di mettere i puntali, io chiarisco sempre un punto: non stai “misurando il transistor” in modo generico, stai controllando il comportamento elettrico delle sue parti interne. Nel caso dei BJT, il cuore del test è semplice: base-emettitore e base-collettore devono assomigliare a due diodi. Se una di quelle giunzioni è in corto o completamente aperta, il componente è sospetto già in partenza.

Con i transistor a effetto di campo il ragionamento cambia. Un MOSFET non si giudica con una logica da BJT, perché il gate è isolato e il multimetro non ti dice se il componente commuta bene sotto carico, ma solo se è in corto, se il gate perde e se il canale si comporta in modo coerente. Il JFET, invece, ha una lettura ancora diversa, perché la giunzione di gate si comporta come un diodo polarizzato inversamente nella condizione normale.

Questa distinzione conta più di quanto sembri, perché molti “transistor guasti” sono in realtà componenti letti nel modo sbagliato. Da qui in poi, la precisione del pinout e della modalità di misura fa tutta la differenza.

Prima di iniziare prepara strumenti e pinout

Per una diagnosi pulita mi bastano quasi sempre tre cose: un multimetro con prova diodo, il datasheet del componente e la certezza dei piedini. Senza il pinout corretto, anche una misura perfetta può portarti alla conclusione sbagliata. Ed è proprio qui che si sbaglia più spesso con i package piccoli, come SOT-23 o TO-92, perché la disposizione dei terminali non è universale.

Strumenti minimi che uso davvero

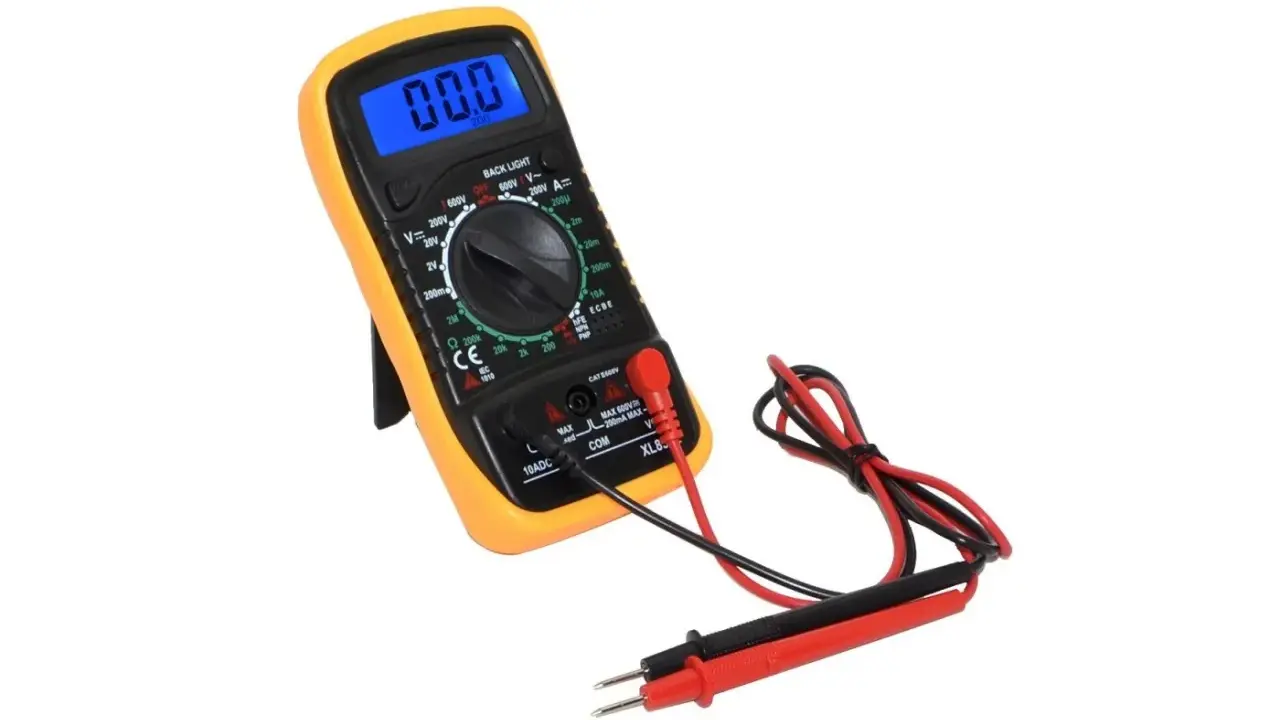

• Multimetro digitale con modalità diodo o, in seconda battuta, ohmmetro.
• Datasheet o schema, per identificare base, collettore, emettitore, gate, source e drain.
• Pinzette o puntali sottili, utili sui package piccoli.
• Scarica condensatori, soprattutto se il transistor è su una scheda di alimentazione o su un driver di potenza.

Due accortezze che evitano errori stupidi

• Stacca l’alimentazione prima di misurare: sembra ovvio, ma su una scheda alimentata le letture diventano poco affidabili e a volte pericolose.
• Se il componente è sensibile alle scariche elettrostatiche, tocca prima una massa o usa un bracciale antistatico: i MOSFET piccoli soffrono molto più di quanto molti credano.

La modalità diodo è quella che uso quasi sempre, perché fornisce una lettura più interpretabile della semplice resistenza. Una volta chiariti strumenti e piedini, il controllo del BJT diventa davvero lineare.

Come verificare un BJT NPN o PNP passo per passo

Con un BJT il principio è coerente e, se il componente è scollegato, abbastanza rapido da interpretare. Io parto sempre dalla base, perché è il terminale che “vede” le due giunzioni interne. Se il transistor è sano, ogni giunzione conduce in un solo verso e mostra una caduta tipica del silicio; se è guasto, i risultati diventano incoerenti quasi subito.

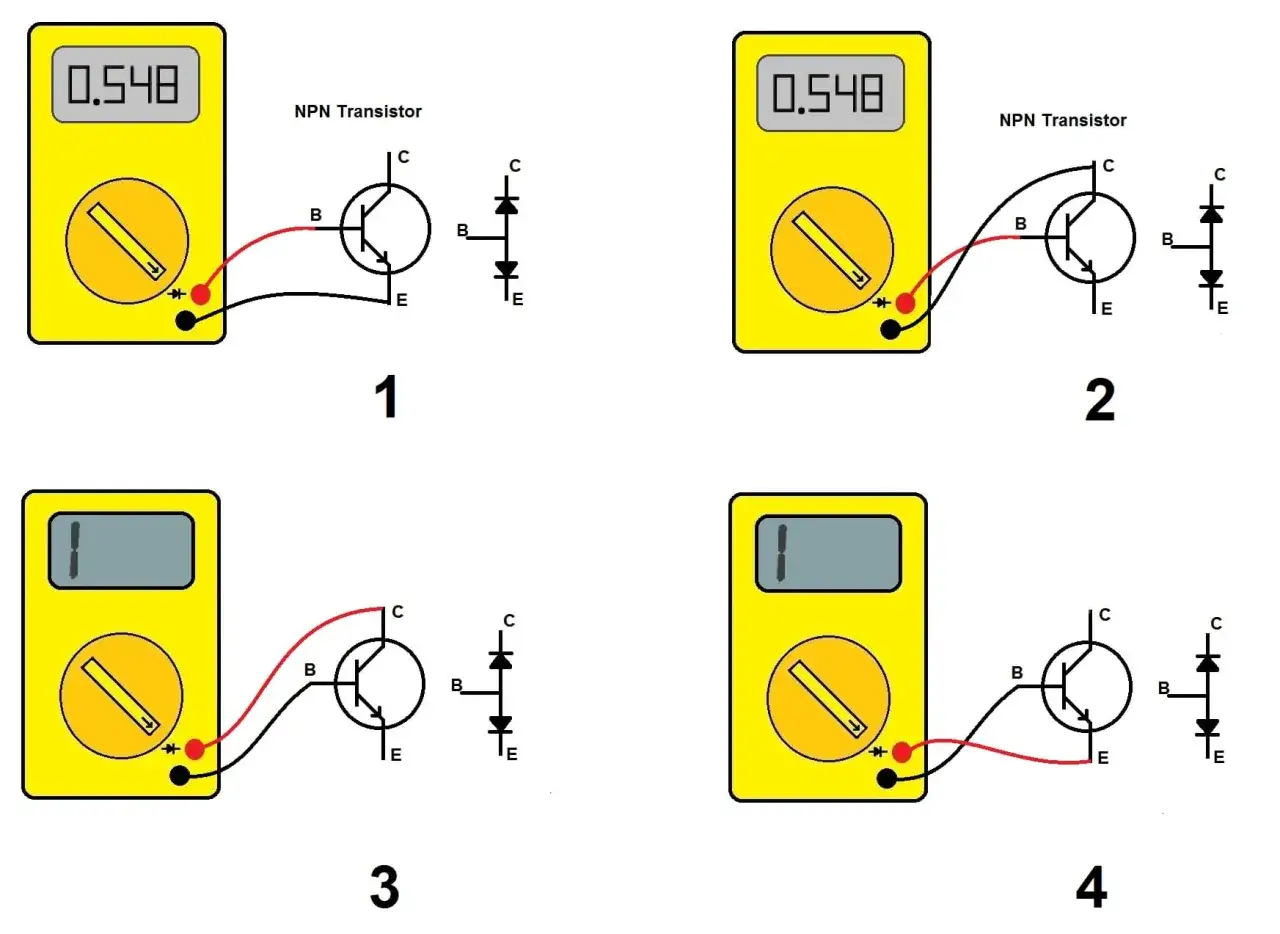

NPN

1. Imposta il tester in modalità diodo.
2. Metti il puntale rosso sulla base e il nero sull’emettitore: dovresti leggere una caduta di tensione, spesso nell’ordine di 0,55-0,75 V.
3. Lascia il rosso sulla base e spostalo sul collettore: anche qui la lettura dovrebbe essere simile.
4. Inverti i puntali sulle stesse coppie: il multimetro dovrebbe mostrare circuito aperto o sovraccarico.
5. Tra collettore ed emettitore, in entrambe le direzioni, non dovresti leggere conduzione franca.

PNP

1. Imposta il tester in modalità diodo.
2. Metti il puntale nero sulla base e il rosso sull’emettitore: dovresti leggere una caduta di tensione simile a quella di un diodo al silicio.
3. Con il nero ancora sulla base, prova anche il collettore: la lettura dovrebbe restare coerente.
4. Inverti i puntali: la giunzione dovrebbe risultare aperta.
5. Anche tra collettore ed emettitore non dovrebbe esserci conduzione diretta in entrambe le polarità.

Se leggi zero o un beep di continuità in entrambe le direzioni su una delle giunzioni base-emettitore o base-collettore, il transistor è molto probabilmente in corto. Se invece trovi circuito aperto in tutte le combinazioni, prima di condannarlo controlla di nuovo il pinout: con i BJT, un errore di piedinatura è uno degli inganni più frequenti.

La prova hFE del multimetro, quando disponibile, può darti un’indicazione sul guadagno in corrente, ma io la considero solo un controllo rapido. Il valore cambia da strumento a strumento, dipende dalla corrente interna del tester e non ti dice quasi nulla sulla tenuta del componente sotto carico reale.

Una volta chiarito il comportamento dei BJT, il passo successivo è capire come cambiano le cose quando il componente non ha le stesse giunzioni di base e collettore: lì entrano in gioco MOSFET e JFET.

Come verificare MOSFET e JFET senza cadere nei falsi positivi

Con i MOSFET bisogna cambiare mentalità. Il gate non si misura come una base, e un valore di soglia non è la prova che il transistor sia davvero buono. Molti scambiano il V_GS(th) per un “si accende”, ma in realtà quel dato dice solo quando inizia a condurre appena, non quando è davvero in grado di lavorare bene in circuito. Per una diagnosi da banco, io guardo soprattutto il diodo di corpo e l’isolamento del gate.

MOSFET

Per un controllo essenziale, con il tester in modalità diodo, cerco la presenza del diodo interno tra drain e source in una sola direzione. Poi verifico che il gate sia isolato. Se il gate appare in perdita, il componente è molto spesso compromesso, anche quando il canale sembra ancora “vivo”.

Se voglio andare oltre, posso caricare brevemente il gate toccandolo con cautela e poi controllare se il canale passa a bassa resistenza. Però questa è una prova grezza: dice se il MOSFET commuta, non se lo fa bene in potenza, a temperatura o con un drive reale. Su un componente di potenza io non mi fermo mai a questa sola lettura.

JFET

Il JFET si presta meno ai test superficiali, perché la sua logica è legata alla polarizzazione inversa del gate e alla conduzione del canale in condizioni di riposo. Se il gate conduce dove non dovrebbe, o se il canale resta bloccato in modo anomalo, il componente è sospetto. Anche qui, il pinout corretto è decisivo: un JFET letto come un BJT sembra spesso “morto” solo perché lo stai interrogando nel modo sbagliato.

Con i dispositivi a effetto di campo il problema non è solo capire se sono integri, ma anche evitare di fidarsi di una lettura troppo parziale. Ed è proprio per questo che la differenza tra prova in circuito e prova fuori circuito pesa molto più di quanto sembra.

Controllo in circuito o fuori circuito

Io distinguo sempre tra verifica rapida e diagnosi definitiva. In circuito puoi scoprire un corto macroscopico, un’apertura evidente o una giunzione che non si comporta come dovrebbe. Ma la presenza di resistenze, diodi, trasformatori, circuiti driver e altre vie parallele può alterare la lettura e farti credere guasto un transistor che in realtà è sano.

Quando basta la prova in circuito

• Se stai cercando un corto evidente tra terminali.
• Se la scheda ha un canale identico da confrontare e le letture sono molto diverse.
• Se vuoi una prima conferma prima di smontare il componente.

Leggi anche: Volt e ampere - come leggere tensione, corrente e potenza

Quando non basta

• Quando il transistor è circondato da altri semiconduttori che creano percorsi paralleli.
• Quando il circuito ha resistenze di polarizzazione basse che simulano una giunzione buona.
• Quando il componente lavora in alta potenza e il guasto compare solo sotto carico.

Se la lettura non torna, io preferisco interrompere la diagnosi a metà e isolare il componente. È molto più efficiente di insistere con una misura ambigua e trarre conclusioni forzate. Dopo la distinzione tra in-circuit e out-of-circuit, restano gli errori classici che fanno perdere tempo anche a chi ha un po’ di esperienza.

Gli errori che fanno buttare transistor ancora buoni

La maggior parte delle diagnosi sbagliate non nasce da componenti particolarmente subdoli, ma da abitudini di misura poco rigorose. Il primo errore è usare la modalità continuità al posto della prova diodo: il beep può arrivare su percorsi che non rappresentano affatto una giunzione reale. Il secondo è dimenticare che una scheda già montata contiene sempre altre vie elettriche, quindi una lettura “strana” non basta per dichiarare morto il componente.

Un altro errore molto comune è confondere la prova hFE con un giudizio assoluto. Un transistor con guadagno basso può funzionare ancora benissimo in commutazione, mentre un componente che mostra un guadagno discreto può essere instabile sotto carico o termicamente degradato. Allo stesso modo, un MOSFET può sembrare vivo perché il diodo di corpo è presente, ma avere il gate in perdita o il canale degradato.

• Pinout sbagliato: il componente sembra guasto solo perché hai invertito i terminali.
• Tester impostato male: in ohmmetro o continuità il risultato è meno leggibile della modalità diodo.
• Misura in circuito troppo fiduciosa: i componenti vicini falsano le letture.
• Gate non scaricato: nei MOSFET la carica residua può cambiare il risultato per qualche secondo.
• Conclusione troppo rapida: un test statico non sostituisce il comportamento reale sotto tensione e corrente.

La regola pratica che uso è semplice: prima verifico se la lettura ha senso elettrico, poi mi chiedo se il circuito può averla alterata. Questo filtro evita la maggior parte delle sostituzioni inutili e, al contrario, accelera quelle davvero necessarie.

Il criterio che uso per decidere se il componente è ancora affidabile

Quando un transistor supera il test statico ma il circuito continua a non funzionare, io non mi fermo al componente in sé: controllo anche polarizzazioni, resistenze di base o gate, driver e alimentazioni. In molti casi il transistor è solo la vittima visibile di un problema altrove. Se invece le giunzioni risultano incoerenti, il gate perde o il canale è in corto, la sostituzione è la scelta più razionale, soprattutto quando si parla di componenti economici.

Se devi rimpiazzarlo, tieni d’occhio tre cose: tensione e corrente nominale, package fisico e, per i BJT usati in analogico, un guadagno compatibile con il progetto. Un ricambio “simile” ma con pinout diverso, saturazione peggiore o dissipazione inferiore può creare più problemi di quanti ne risolva. Io, in pratica, sostituisco subito quando il difetto è netto; quando il risultato è ambiguo, isolo il componente e rifaccio la misura fuori circuito prima di decidere.

Se vuoi una regola finale davvero utile, tienila così: un transistor che passa il controllo statico non è automaticamente perfetto, ma un componente che fallisce la prova delle giunzioni, del gate o del canale va trattato come non affidabile finché non dimostra il contrario.
