Capire la differenza tra volt e ampere aiuta a leggere correttamente alimentatori, batterie, caricabatterie e schede elettroniche. Io chiarisco qui il rapporto tra tensione, corrente e potenza, con esempi pratici e con gli errori che vedo più spesso nei collegamenti di tutti i giorni. Il punto non è memorizzare due simboli, ma capire cosa succede davvero nel circuito quando cambiano i valori.
I tre numeri che evitano gli errori più comuni
- Il volt indica la differenza di potenziale, cioè la “spinta” elettrica tra due punti.
- L’ampere misura quanta corrente attraversa il circuito in un certo istante.
- La potenza nasce dal rapporto tra tensione e corrente, ma in AC conta anche il fattore di potenza.
- Un alimentatore deve avere la tensione giusta e una corrente disponibile almeno pari al fabbisogno del dispositivo.
- La polarità, il tipo AC/DC e la qualità del cablaggio contano quanto i numeri stampati in etichetta.
Che cosa misurano davvero tensione e corrente
Io parto sempre da una distinzione semplice: la tensione è la differenza di potenziale tra due punti, mentre la corrente è il flusso di carica che attraversa un conduttore. L’analogia con l’acqua aiuta, ma solo fino a un certo punto: la tensione assomiglia alla pressione, la corrente alla portata. In un circuito elettronico non basta avere “più energia” in astratto; bisogna capire dove agisce la tensione e quanta corrente il carico richiede.
| Grandezza | Simbolo | Unità | Cosa descrive | Esempio pratico |
|---|---|---|---|---|
| Tensione | V | volt | La “spinta” elettrica tra due punti | 5 V in USB, 230 V nella rete domestica |
| Corrente | I | ampere | La quantità di carica che passa ogni secondo | 20 mA in un LED, 2 A in un caricatore |
| Resistenza | R | ohm | L’opposizione al passaggio della corrente | 220 Ω su una resistenza per LED |
| Potenza | P | watt | Quanta energia viene trasferita nell’unità di tempo | 12 V × 2 A = 24 W |
In Italia, la rete domestica è nominalmente a 230 V AC e 50 Hz: è una tensione adatta agli elettrodomestici, ma non ai moduli elettronici a bassa tensione senza un alimentatore o un convertitore. Quando il dispositivo lavora in continua, invece, tensione e corrente diventano ancora più facili da leggere, perché l’etichetta riporta spesso valori diretti come 5 V, 9 V o 12 V.
Da qui il passaggio naturale è capire come questi due numeri si combinano nella potenza, perché è lì che gli errori diventano costosi.
Come collegare tensione, corrente e potenza
Nel circuito più semplice la relazione base è molto chiara: P = V × I. Se ho 12 volt e 2 ampere, ottengo 24 watt. Se scendo a 5 volt con la stessa corrente massima, la potenza disponibile cala a 10 watt. Questa è la ragione per cui un caricatore da 5 V 1 A non è equivalente a uno da 5 V 3 A: la tensione è la stessa, ma la potenza disponibile cambia molto.

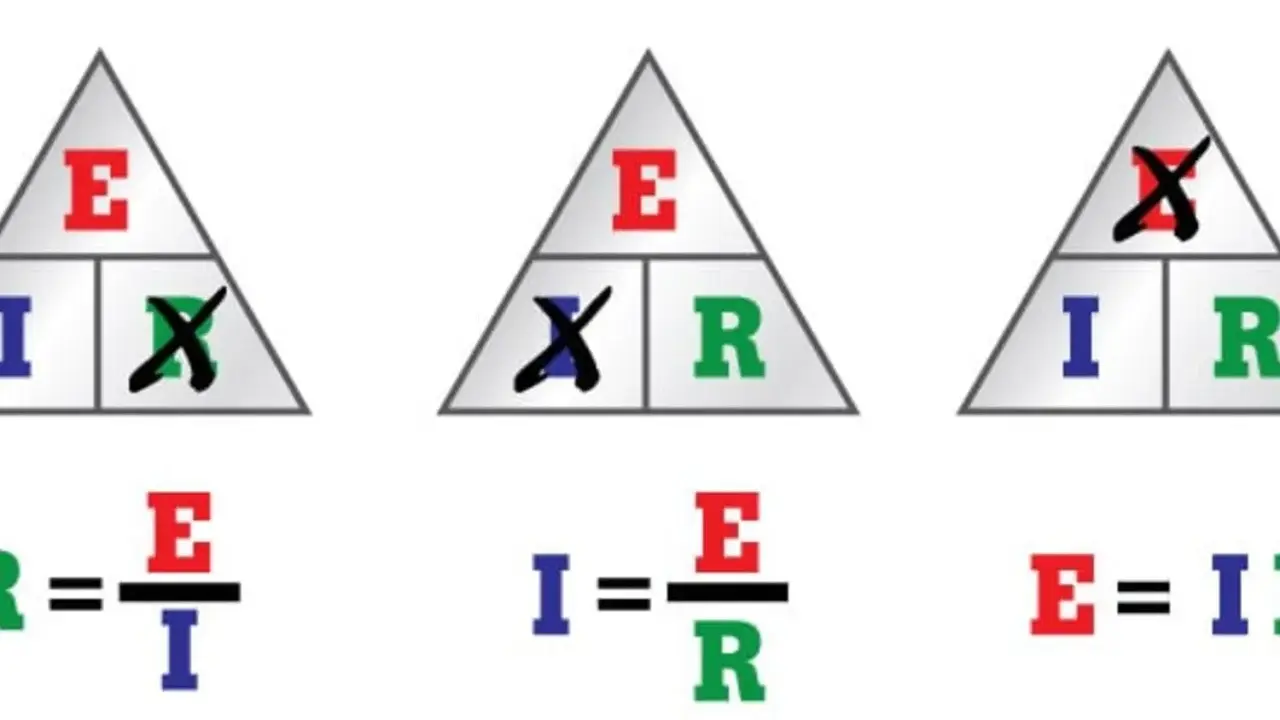

La legge di Ohm completa il quadro: V = R × I. Significa che, a parità di resistenza, se aumento la tensione cresce anche la corrente; a parità di tensione, invece, una resistenza più alta limita il passaggio di corrente. Per un LED, per esempio, il resistore di limitazione non è un dettaglio estetico: è il componente che evita di far salire la corrente oltre il valore sicuro.| Contesto | Formula utile | Lettura pratica |
|---|---|---|
| Carico resistivo in continua | P = V × I | La potenza cresce in modo diretto con tensione e corrente |
| Relazione tra resistenza e corrente | V = R × I | Più la resistenza è alta, meno corrente scorre a parità di tensione |
| Corrente alternata sinusoidale | P ≈ V × I × cosφ | Il fattore di potenza dice quanta parte della potenza apparente diventa davvero utile |
Nei carichi in corrente alternata il discorso cambia un po’: il valore utile non è sempre uguale a V × A, perché entra in gioco il fattore di potenza. Nei carichi quasi resistivi, come una lampada a incandescenza o una stufetta, la differenza è minima. Nei motori, negli alimentatori e in molta elettronica moderna, invece, la potenza apparente in volt-ampere e la potenza attiva in watt non coincidono.
Qui la regola pratica è questa: se l’etichetta parla di watt, sto guardando la potenza realmente convertita in lavoro utile o calore; se parla di VA, sto guardando la combinazione di tensione e corrente senza la parte legata al fattore di potenza.
Capito il legame matematico, conviene scendere sul terreno più utile: come leggere davvero le etichette degli alimentatori e non sbagliare acquisto o collegamento.
Come leggere alimentatori, batterie e caricabatterie
La prima cosa che guardo su un alimentatore non è la potenza massima, ma il tipo di uscita. Un simbolo DC indica corrente continua; il simbolo AC indica alternata. Poi controllo la tensione nominale e solo dopo la corrente massima disponibile. Questo ordine conta, perché un dispositivo con tensione sbagliata può guastarsi anche se l’alimentatore “sembra abbastanza forte”.
| Etichetta tipica | Significato corretto | Errore frequente |
|---|---|---|
| 5 V ⎓ 2 A | Uscita continua a 5 volt, fino a 2 ampere | Credere che il dispositivo assorba sempre 2 A |
| 12 V ⎓ 1,5 A | Uscita continua a 12 volt, fino a 18 watt | Usarlo su un apparecchio da 9 V “per provare” |
| 100-240 V ~ 50/60 Hz | Ingresso AC universale per diverse reti elettriche | Scambiarlo per un’uscita in continua |
| 5000 mAh | Capacità della batteria, non corrente continua disponibile | Interpretarlo come se fosse una potenza o una corrente fissa |
Una nota importante sulle batterie: i mAh indicano capacità di carica, non la corrente continua che una cella può erogare senza problemi. Una batteria da 5000 mAh non “spinge” automaticamente 5 A; può soltanto contenere una certa quantità di carica, mentre la corrente disponibile dipende dalla chimica, dalla protezione interna e dal progetto del pacco batterie.
Per questo, quando leggo un’etichetta, guardo sempre insieme tensione, corrente, potenza e tipo di uscita. Se uno di questi elementi non torna, il resto della scheda tecnica perde valore.
Gli errori che fanno bruciare tempo, componenti e pazienza
- Confondere corrente richiesta e corrente disponibile: il dispositivo assorbe quanto gli serve, ma solo se la tensione è corretta.
- Guardare solo i volt: due alimentatori con la stessa tensione possono avere correnti massime molto diverse, e quindi potenze molto diverse.
- Ignorare la polarità: su molti circuiti elettronici basta invertire + e - per creare un guasto immediato.
- Saltare il controllo AC/DC: una tensione nominale uguale non significa che un’uscita alternata sia compatibile con un ingresso in continua.
- Sottovalutare cavi e fusibili: se la corrente cresce, anche il cablaggio deve essere adatto, altrimenti aumentano caduta di tensione e calore.
Il problema non è teorico: un collegamento sbagliato può surriscaldare un regolatore, far intervenire un fusibile o danneggiare un chip in pochi secondi. Più il circuito è compatto, più il margine di errore si riduce.
Prima di collegare qualcosa, io faccio una verifica semplice ma rigorosa, perché costa molto meno di un componente bruciato.
La verifica pratica che faccio prima di collegare un circuito
- Controllo se il dispositivo richiede corrente alternata o continua.
- Verifico la tensione nominale e la tolleranza ammessa.
- Confronto la corrente richiesta con quella che l’alimentatore può fornire.
- Controllo la polarità del connettore e il verso dei terminali.
- Valuto se cavo, connettori e protezioni sono coerenti con la corrente in gioco.
- Se il dato è incerto, misuro con il multimetro prima di alimentare il circuito.
Se i numeri non coincidono, non forzo mai il collegamento: prima si chiarisce il dato di targa, poi si prova con misura e protezione adeguata. In elettronica la differenza tra un montaggio affidabile e uno fragile spesso sta in un controllo di due minuti fatto con ordine.
