Le informazioni essenziali da tenere a mente
- La funzione base è accumulare carica e rilasciarla quando il circuito ne ha bisogno.
- La tecnologia conta quasi quanto il valore in microfarad: ceramico, elettrolitico, film e tantalio non sono intercambiabili alla cieca.
- Conta la tensione nominale, ma anche ESR, temperatura e polarità.
- Un valore grande non basta se il componente è lontano dal carico o lavora fuori frequenza.
- In molti progetti la soluzione migliore è una combinazione di più condensatori, non uno solo.
Come accumulano energia e perché cambiano il comportamento di un circuito
Un condensatore è formato da due armature separate da un dielettrico, cioè un materiale isolante che consente di trattenere carica elettrica. Quando applichi una tensione, si crea un campo elettrico e l’energia resta lì finché il circuito la richiede. L’energia immagazzinata cresce secondo E = 1/2 C V², quindi la tensione pesa più di quanto molti principianti immaginino.
Questa caratteristica spiega due usi molto comuni: assorbire i picchi e restituire energia nei transitori. Io li considero una specie di “ammortizzatore elettrico”: non generano energia, ma rendono più regolare quella che il sistema riceve e quella che assorbe. Da qui nasce la differenza tra un’alimentazione stabile e una piena di disturbi, e il passo successivo è capire che non tutti i condensatori si comportano allo stesso modo.
Le famiglie principali e quando usarle
Quando devo scegliere, parto dalla tecnologia prima ancora del valore nominale. È il modo più rapido per evitare abbinamenti sbagliati, perché ogni famiglia ha un compromesso diverso tra ingombro, stabilità, costo e risposta in frequenza.
| Tipo | Punti forti | Limiti | Uso tipico |
|---|---|---|---|
| Ceramico MLCC | Compatto, ESR molto basso, ottimo per disturbi rapidi | La capacità effettiva può calare con la tensione continua; è sensibile alle microfessure da montaggio | Disaccoppiamento vicino ai chip, RF, bypass veloce |

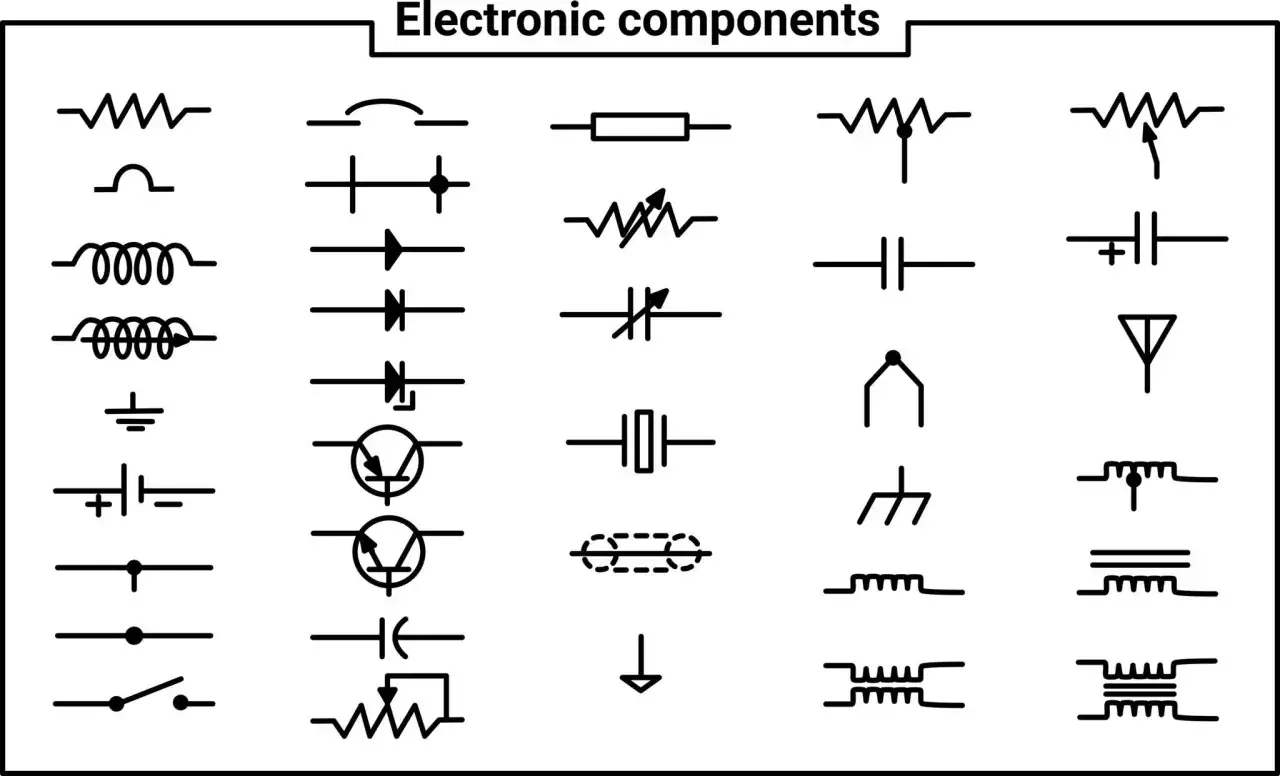

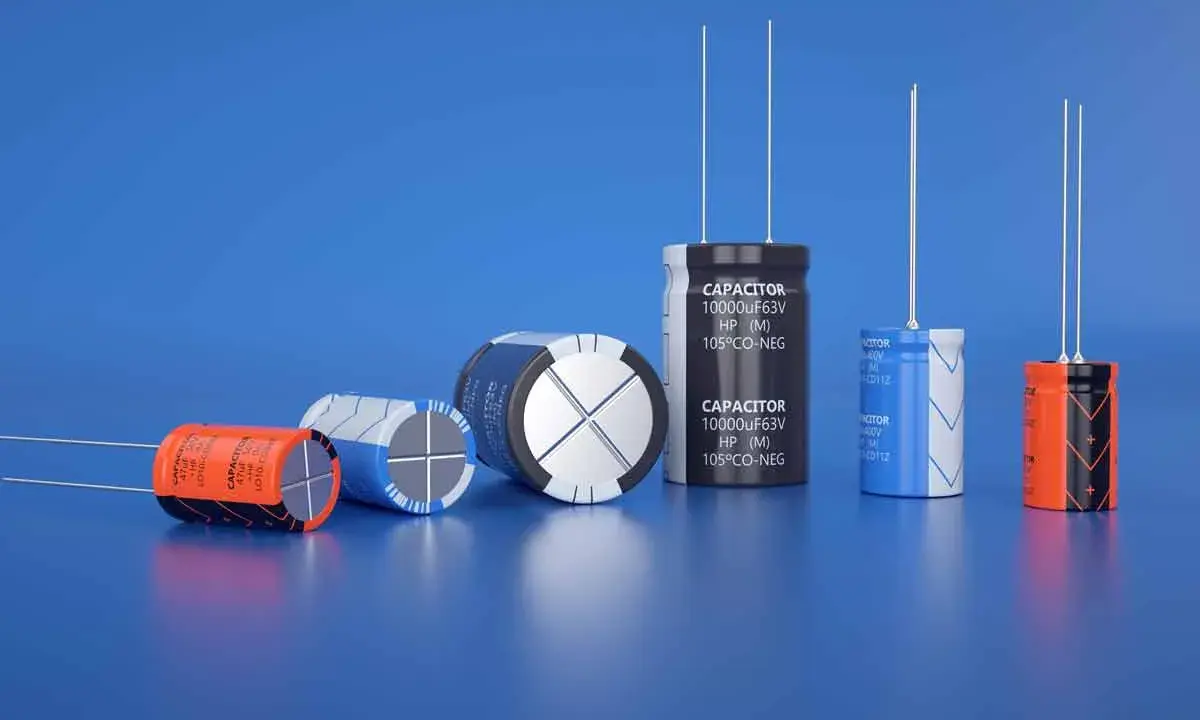

| Elettrolitico in alluminio | Molta capacità in poco spazio, costo contenuto | Polarizzato, ESR più alto, durata legata alla temperatura | Smoothing, alimentatori, riserva di energia |
| Tantalio e polimero | Buona densità di capacità, risposta pulita sui rail | Il tantalio classico soffre la sovratensione; il polimero costa di più | Elettronica compatta, linee di alimentazione stabili |
| Film | Molto stabili, perdite basse, affidabili nel tempo | Più voluminosi e spesso più costosi | Audio, temporizzazioni, filtri precisi, AC |
Un dettaglio che spesso viene sottovalutato riguarda i ceramici ad alta costante dielettrica: con tensione continua applicata, la capacità effettiva può scendere in modo sensibile. Per questo un valore stampato di 10 µF non sempre si comporta davvero come 10 µF nel punto di lavoro reale. Ecco perché sostituire a occhi chiusi un elettrolitico con un ceramico “dello stesso numero” non è quasi mai una scelta neutra.
In breve, i film vincono quando servono stabilità e perdite basse, gli elettrolitici quando serve tanta capacità, i ceramici quando contano velocità e compattezza. La differenza pratica però la fanno i numeri di targa, che è il tema della sezione successiva.
I parametri che contano davvero nella scelta
Quando leggo un datasheet, io controllo sempre gli stessi punti: capacità, tensione di lavoro, ESR, tolleranza, temperatura, leakage e, nei casi veloci, anche l’ESL, cioè la piccola induttanza parassita interna. Se questi dati non tornano, il componente può essere corretto sulla carta ma sbagliato nel circuito.
| Parametro | Perché conta | Regola pratica |
|---|---|---|
| Capacità | Determina quanta carica può accumulare | Scegli il valore in funzione del compito, non solo il più alto |
| Tensione nominale | È il limite elettrico del componente | Tieni almeno il 20-30% di margine, di più se c’è calore o ripple forte |
| ESR | Influisce su perdite, riscaldamento e risposta ai transitori | Molto bassa nei bypass veloci, meno critica nei filtri lenti |
| Tolleranza | Indica quanto il valore reale può spostarsi | Conta molto nei timing e meno nello smoothing grezzo |
| Temperatura | Modifica durata e capacità utile | Controlla sempre il range e la vita prevista |
| Polarità | Evita danni nei componenti polarizzati | Cruciale per elettrolitici e molti tantalio |
Dove fanno la differenza nei progetti reali
In elettronica pratica, il valore del condensatore dipende quasi sempre da che cosa deve fare in quel punto preciso del circuito. Un componente ottimo nel filtro di alimentazione può essere mediocre nel percorso audio, e viceversa. Per questo io ragiono sempre per funzione prima che per numero stampato sul corpo.
Disaccoppiamento vicino ai chip
Un 100 nF ceramico vicino ai pin di alimentazione di un microcontrollore o di un integrato digitale non è un vezzo: serve a fornire corrente istantanea quando il chip commuta. Se lo metti lontano, il collegamento introduce induttanza e il beneficio cala parecchio. In molte schede moderne questa è la prima difesa contro i disturbi ad alta frequenza.
Smoothing negli alimentatori
Qui entrano in gioco elettrolitici da 10-100 µF o più, spesso affiancati da ceramici piccoli. Il primo assorbe il ripple lento, il secondo ripulisce i disturbi veloci. È una combinazione semplice ma molto efficace, e spesso funziona meglio di un solo componente molto grande.
Accoppiamento e temporizzazione
Nei percorsi audio o nei filtri RC, film e ceramici stabili risultano spesso più prevedibili. Se devi bloccare la continua e lasciare passare il segnale utile, il condensatore diventa un filtro di separazione, non un serbatoio di energia. Qui la stabilità conta più della capacità massima, perché il comportamento nel tempo deve restare coerente.
Leggi anche: Autodesk Circuits - Tinkercad o Fusion, quale usare davvero?
Serie e parallelo
In parallelo le capacità si sommano, e questo è utile per aumentare la riserva di carica o abbassare l’impedenza complessiva. In serie, invece, aumenti la tensione sopportabile ma perdi capacità totale, quindi ha senso solo quando il progetto lo richiede davvero. Per questo, in elettronica pratica, metterne due o tre diversi nello stesso punto non è un trucco da principianti: spesso è la soluzione corretta.
Non è raro vedere centinaia di questi componenti in uno smartphone moderno, anche oltre 500, proprio perché ogni rail e ogni chip ne chiede diversi. Quando il componente viene usato nel suo contesto, diventano più facili da riconoscere anche gli errori da evitare.Gli errori più comuni che vedo fare
Molti guasti non dipendono dal componente “sbagliato” in assoluto, ma da una scelta fatta con un solo criterio. Qui gli sbagli che vedo più spesso sono sempre gli stessi.
- Guardare solo la capacità, senza considerare tensione, ESR e temperatura. Un valore alto da solo non garantisce un buon risultato.
- Ignorare la polarità nei componenti polarizzati. Sugli elettrolitici questo errore può portare a guasti rapidi e anche distruttivi.
- Confondere valore nominale e valore reale. Nei ceramici ad alta costante dielettrica la capacità utile può ridursi molto con la tensione continua applicata.
- Mettere tutto lontano dal carico. Un condensatore efficace fuori posizione perde gran parte della sua utilità, soprattutto nei disturbi veloci.
- Trascurare temperatura e ripple current. Il calore accorcia la vita utile e il ripple aumenta le perdite interne.
- Sostituire un tipo con un altro senza verificare il datasheet. Un MLCC non è automaticamente equivalente a un elettrolitico, anche se il numero in µF sembra simile.
- Usare componenti generici dove servono parti certificate. Su circuiti di rete o in condizioni di sicurezza specifiche non si improvvisa.
Quando questi errori spariscono, la scelta diventa molto più lineare. A quel punto resta una regola pratica semplice che uso ogni volta che devo decidere in fretta.
La scelta pratica che uso quando devo decidere in fretta
Se devo orientarmi senza perdere tempo, seguo sempre una sequenza breve e concreta. Mi evita di fermarmi al primo dato che vedo stampato sul componente e mi aiuta a mantenere il progetto coerente.
- Definisco la funzione: disaccoppiare, filtrare, accoppiare o accumulare energia.
- Scelgo la tecnologia più adatta alla frequenza e alla stabilità richiesta.
- Aggiungo margine di tensione e controllo la temperatura reale di lavoro.
- Verifico ESR, polarità e dimensioni meccaniche prima del montaggio.
- Se serve, affianco più valori in parallelo invece di cercare un unico compromesso perfetto.
Alla fine, la scelta giusta non è quasi mai “il più grande possibile”, ma il più coerente con il punto del circuito in cui lavora. Quando i condensatori lavorano vicino ai limiti, i segnali da osservare sono calore, deriva della capacità e aumento del ripple, perché spesso avvisano prima del guasto vero e proprio.
