Un LED funziona bene solo quando la corrente resta sotto controllo. È qui che molti progetti semplici si complicano: il componente si accende, ma scalda troppo, cambia luminosità o si rovina in fretta. In questa guida ti mostro come leggere un circuito a LED, scegliere la resistenza giusta e capire quando basta un montaggio da banco e quando serve qualcosa di più robusto.
I punti essenziali da tenere a mente
- La corrente va limitata sempre: un LED non va trattato come una lampadina normale.
- La formula di base resta R = (Vcc - Vf) / I, con Vf che dipende dal colore e dal modello.
- Per un LED di segnalazione io parto spesso da 5-10 mA, non dal massimo teorico.
- In serie le tensioni si sommano; in parallelo ogni ramo dovrebbe avere il suo resistore.
- Quando la potenza sale, una semplice resistenza non basta più: serve spesso un driver a corrente costante.
- Un multimetro e qualche valore standard di resistore evitano gran parte degli errori da banco.
Come funziona davvero un circuito a LED
Un LED è un diodo, quindi lascia passare corrente in modo corretto solo in un verso. L’anodo va verso il positivo, il catodo verso il negativo, e la sua tensione di soglia cambia in base al colore e alla struttura interna del componente. In un montaggio comune, un LED rosso lavora spesso intorno a 1,8-2,2 V, mentre un bianco o un blu si muove più facilmente tra 2,8 e 3,4 V.
Questa è la parte che molti sottovalutano: il LED non “si prende” da solo la corrente giusta. Se la sorgente è rigida, la corrente può salire troppo rapidamente. La resistenza in serie serve proprio a trasformare la tensione in eccesso in una caduta controllata, così il diodo lavora nel suo intervallo sicuro.
Quando progetto per hobby o per piccole automazioni, parto quasi sempre da una corrente prudente. Per un LED di segnalazione, 10 mA sono spesso più che sufficienti; in certi casi scendo anche a 5 mA se voglio solo un indicatore visivo e non una luce forte. Da qui passa il punto decisivo: scegliere il valore giusto della resistenza.
Come calcolare resistenza e corrente senza andare a tentativi

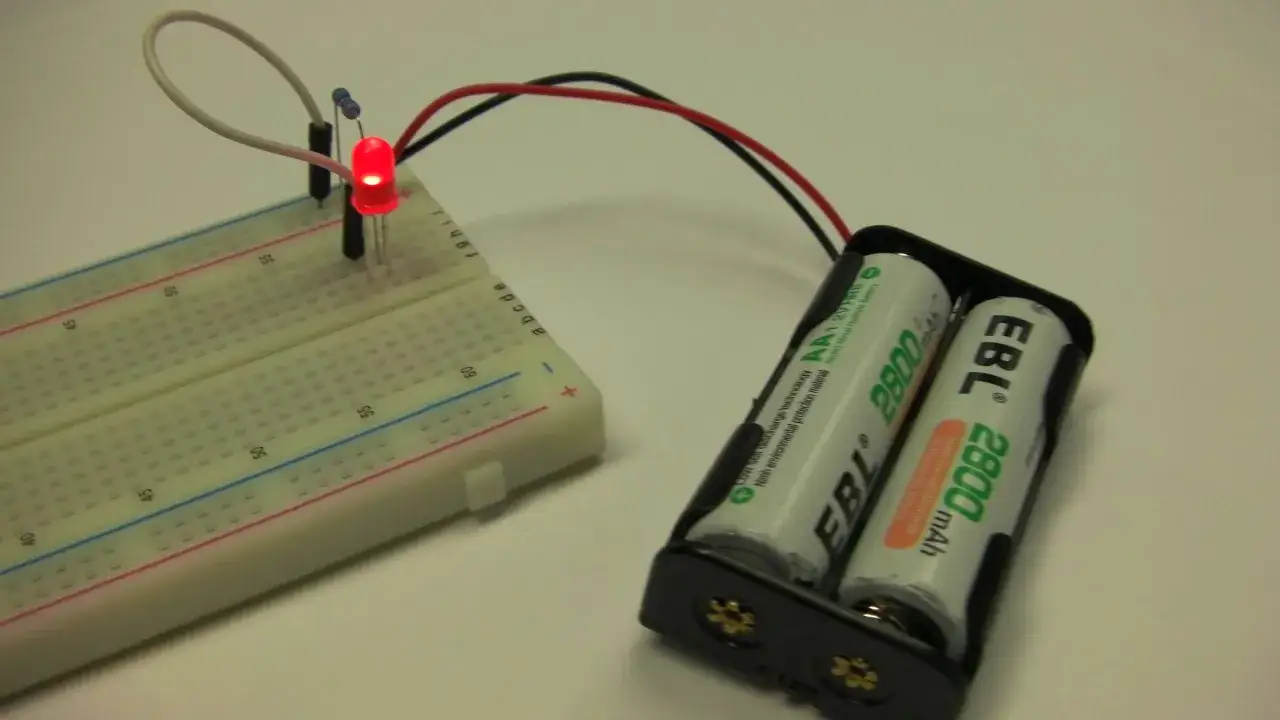

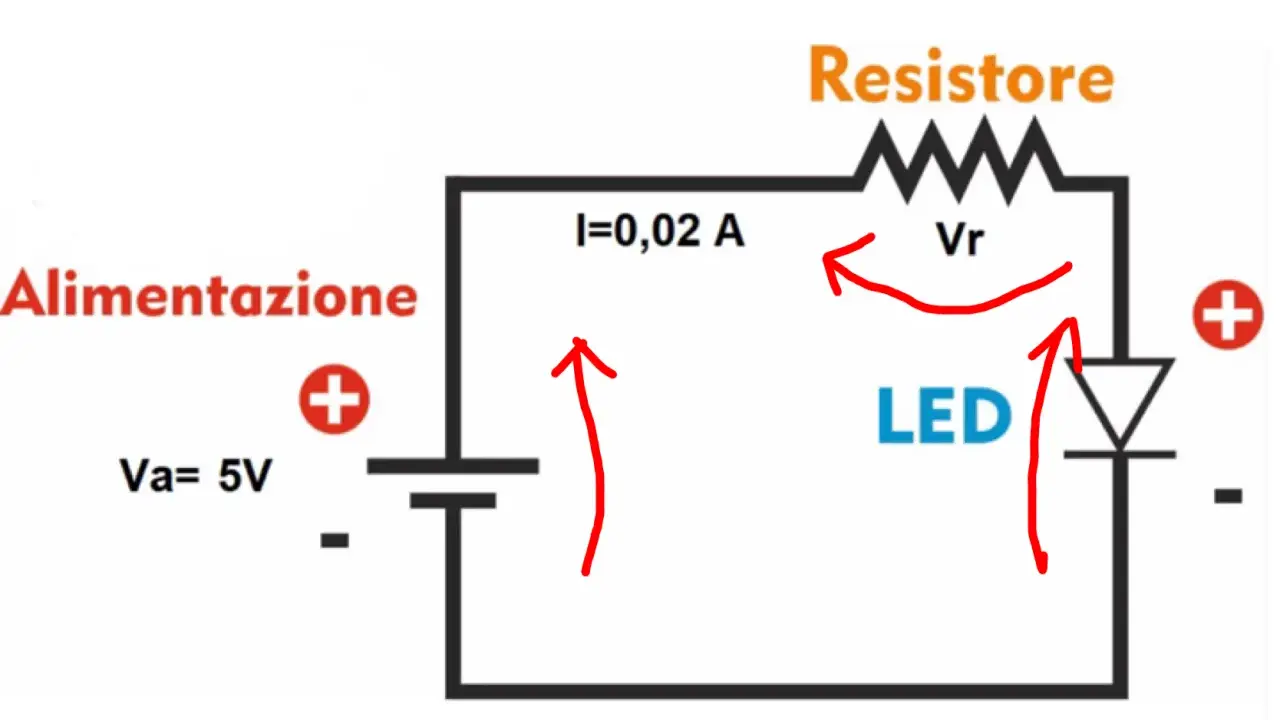

La regola pratica è semplice: R = (Vcc - Vf) / I. Vcc è la tensione di alimentazione, Vf è la caduta del LED e I è la corrente che vuoi far passare nel ramo. Se il risultato non coincide con un valore commerciale, io scelgo sempre il più vicino un po’ più alto, soprattutto nei primi prototipi.
Conta anche la potenza della resistenza. Il calcolo più rapido è P = I² × R oppure, ancora più intuitivo, P = (Vcc - Vf) × I. Nella pratica, per circuiti piccoli basta di solito una resistenza da 1/4 W, ma il margine non va mai dato per scontato se la tensione sale.
| Scenario | Dati di partenza | Calcolo | Valore pratico | Potenza indicativa |
|---|---|---|---|---|
| LED rosso su 5 V | Vf 2,0 V, I 10 mA | (5 - 2) / 0,01 = 300 Ω | 330 Ω | 0,03 W |
| LED rosso su 3,3 V | Vf 2,0 V, I 5 mA | (3,3 - 2) / 0,005 = 260 Ω | 270 Ω | 0,007 W |
| LED bianco su 12 V | Vf 3,2 V, I 15 mA | (12 - 3,2) / 0,015 ≈ 587 Ω | 560 Ω o 620 Ω | 0,13 W |
Se il margine tra alimentazione e Vf è piccolo, piccole differenze di lotto possono cambiare parecchio la corrente. Per questo, con una board a 3,3 V, preferisco spesso un LED rosso o ambra: il comportamento è più prevedibile, la luminosità è sufficiente e non devo inseguire un punto di lavoro troppo stretto. Con i numeri in mano, possiamo guardare gli schemi che funzionano davvero nella pratica.
Schemi pratici che uso più spesso
Quando lavoro su piccoli progetti, distinguo sempre tre casi: un singolo LED di segnalazione, una catena di LED in serie e più rami in parallelo. La differenza non è teorica: cambia la distribuzione della corrente, la dissipazione e la semplicità del cablaggio.
| Configurazione | Quando la scelgo | Vantaggi | Limiti |
|---|---|---|---|
| 1 LED + 1 resistore | Indicatore, test su breadboard, piccoli hobby project | Semplice, economico, facile da calcolare | Non ideale per potenze alte o alimentazioni variabili |
| Più LED in serie + 1 resistore | Tensione disponibile abbastanza alta e LED compatibili | Stessa corrente per tutti, meno spreco | Se un LED si interrompe, si spegne l’intera catena |
| Più rami in parallelo, ognuno con il suo resistore | Più punti luce indipendenti sulla stessa alimentazione | Ogni ramo resta controllabile | Serve attenzione ai valori, non si condivide un solo resistore |
Un dettaglio utile: il resistore può stare prima o dopo il LED, perché in serie il comportamento elettrico resta lo stesso. Quello che non funziona bene è mettere più LED in parallelo con una sola resistenza comune. In quel caso i componenti non si dividono la corrente in modo equo, e il più “fortunato” si prende troppo carico.
Se devo fare un esempio molto pratico, su 5 V con un LED rosso io uso volentieri 330 Ω per una luce morbida e 220 Ω se mi serve un punto luminoso più evidente. Su 12 V, invece, non improvviso mai: sommo prima le Vf dei LED in serie e poi calcolo la resistenza sul margine rimasto. A questo punto vale la pena capire dove il montaggio semplice smette di essere una buona idea.
Gli errori che fanno guastare più in fretta i LED
Il primo errore è il più banale e anche il più costoso: collegare il LED diretto all’alimentazione. A volte si accende, quindi sembra funzionare, ma la corrente resta fuori controllo e il componente si degrada molto più in fretta. Il secondo errore è scegliere la resistenza “a occhio”, confidando nel fatto che il LED abbia già una caduta di tensione che lo protegga da solo. Non è così.
Un altro problema classico riguarda i montaggi in parallelo. Se due LED condividono la stessa resistenza, non hanno la stessa corrente reale, soprattutto quando i loro Vf non coincidono perfettamente. Il risultato può essere una differenza visibile di luminosità, oppure uno dei due LED che lavora più caldo del previsto.
- Resistenza troppo bassa: il LED sembra molto brillante all’inizio, ma lavora oltre il limite utile.
- Resistenza troppo alta: il circuito funziona, ma la luce è debole e il progetto sembra “spento”.
- Polarità invertita: il LED non si accende e, in alcuni casi, si rischia di stressarlo inutilmente.
- Potenza del resistore sottostimata: il componente scalda, cambia valore o si rovina.
- Scelta sbagliata per 3,3 V: con poco margine, ogni variazione del LED pesa molto di più.
Quando vedo un montaggio che non si comporta come previsto, controllo sempre questi punti prima di cercare difetti misteriosi nella sorgente o nel LED stesso. Quando i LED diventano più potenti o numerosi, però, il problema non è più solo la resistenza.
Quando la resistenza non basta più
Per i LED di segnalazione, la resistenza in serie è quasi sempre sufficiente. Ma se si passa a LED ad alta potenza, moduli illuminanti o catene numerose, la corrente deve essere mantenuta stabile con più precisione. Qui entra in gioco il driver a corrente costante, cioè un circuito che regola la corrente in modo attivo invece di affidarsi solo a una caduta resistiva.
| Soluzione | Quando ha senso | Cosa fa bene | Dove mostra i limiti |
|---|---|---|---|
| Resistenza in serie | LED singoli, indicatori, piccoli test | Semplice e veloce da realizzare | Efficienza bassa se il salto di tensione è grande |
| Driver a corrente costante | LED di potenza, illuminazione, corrente stabile richiesta | Protezione migliore e luminosità più coerente | Più complesso e in genere più costoso |
| PWM con limitazione corretta | Dimming e controllo luminosità | Buon compromesso per regolare la luce | Non sostituisce il controllo della corrente |
Per un LED da 1 W o 3 W io non mi accontento della sola resistenza se devo ottenere un risultato serio e ripetibile. Anche nelle installazioni con più punti luce, un driver semplifica la vita perché rende meno sensibili le variazioni di alimentazione e di temperatura. Prima di chiudere il progetto, conviene fare una verifica rapida che evita sorprese.
Le verifiche finali che evitano guasti inutili
Prima di dare il montaggio per finito, controllo sempre cinque cose: polarità, valore del resistore, corrente reale, temperatura dopo qualche minuto e robustezza dei collegamenti. Questa è la parte meno glamour del lavoro, ma spesso è quella che salva tempo e componenti.
- Controllo l’orientamento di anodo e catodo prima di alimentare.
- Misuro la corrente se il circuito non è solo dimostrativo.
- Verifico che la resistenza abbia un margine di potenza sensato.
- Lascio il circuito acceso qualche minuto e tocco con cautela il resistore: se scalda troppo, il valore va rivisto.
- Tengo a portata di mano alcuni valori standard: 220 Ω, 330 Ω, 470 Ω, 680 Ω, 1 kΩ e 2,2 kΩ.
Se devo lasciare una regola pratica, ne tengo una sola: per un LED di segnalazione conviene partire con un valore prudente e scendere solo se la luminosità non basta davvero. È il modo più semplice per costruire circuiti affidabili, facili da ripetere e molto meno sensibili agli imprevisti del banco di prova.
