La resistenza elettrica è uno di quei concetti che sembrano semplici finché non li si usa davvero in un circuito. In pratica, spiega quanta opposizione incontra la corrente, perché un componente si scalda e come si decide se un collegamento è adatto oppure no. Qui chiarisco cos'è la resistenza, da cosa dipende, come si calcola e come si legge nei casi più comuni, senza confondere la grandezza fisica con il resistore come componente.
Le quattro cose da ricordare prima di lavorare con un circuito
- La resistenza misura l’opposizione al passaggio di corrente e si esprime in ohm (Ω).
- Dipende da materiale, lunghezza, sezione e temperatura.
- Con la legge di Ohm puoi passare da tensione, corrente e resistenza in modo rapido e concreto.
- Resistenza e resistore non sono la stessa cosa: una è una grandezza, l’altro è il componente che la realizza.
- In serie la resistenza totale aumenta; in parallelo diminuisce.
- Se la resistenza è troppo alta o troppo bassa nel punto sbagliato, il circuito funziona male o si scalda troppo.
Che cosa misura davvero la resistenza elettrica
Io distinguo sempre il concetto fisico dalla percezione intuitiva: la resistenza non “blocca” la corrente, ma ne limita il passaggio a parità di tensione. Se la tensione resta costante e la resistenza aumenta, la corrente diminuisce; se la resistenza scende, la corrente tende a salire. L’unità di misura è l’ohm, simbolo Ω, e in pratica un ohm corrisponde a 1 volt per ampere.
Questo è il cuore del problema nei circuiti elettrici ed elettronici: la resistenza non è un dettaglio secondario, perché influenza corrente, dissipazione di calore e comportamento dei componenti. In un cavo, in un sensore o in un resistore discreto, la logica è la stessa: cambiare la resistenza cambia il modo in cui l’energia elettrica si muove. Da qui conviene passare a ciò che la modifica davvero.
Da cosa dipende in un filo o in un componente

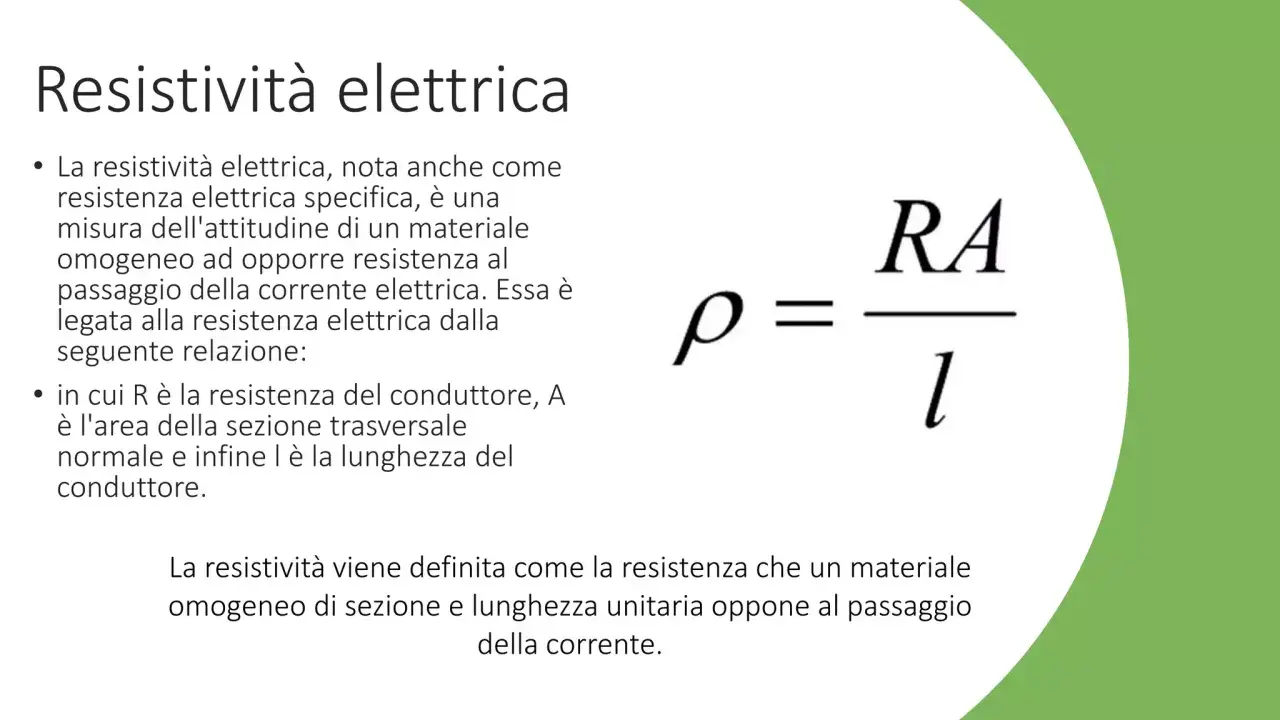

La resistenza di un oggetto non dipende solo dal materiale, ma anche dalla sua geometria. Per questo si usa spesso la relazione R = ρ · L / A, dove ρ è la resistività del materiale, L è la lunghezza e A è l’area della sezione. In parole semplici: più il percorso è lungo, più la resistenza cresce; più il conduttore è spesso, più la resistenza cala.
| Fattore | Cosa succede alla resistenza | Perché conta nella pratica |
|---|---|---|
| Materiale | Cambia molto | Rame, nichel-cromo e silicio non si comportano allo stesso modo |
| Lunghezza | Aumenta con la lunghezza | Un filo più lungo oppone più resistenza al passaggio di corrente |
| Sezione | Diminuisce se la sezione aumenta | Un cavo più spesso perde meno energia e scalda meno |
| Temperatura | Nei metalli tende a salire | Un componente caldo spesso si comporta diversamente da uno freddo |
Qui c’è un punto che in laboratorio si vede subito: il rame è usato nei cavi perché ha resistività bassa, mentre materiali come il nichel-cromo sono scelti quando serve più resistenza e quindi più dissipazione di calore. Questa differenza spiega perché alcuni elementi sono pensati per trasportare corrente e altri per limitarla o trasformarla in calore. A questo punto vale la pena vedere come si traduce tutto in numeri.
Come si calcola con la legge di Ohm
Quando lavoro su un circuito semplice, parto quasi sempre dalla legge di Ohm: V = R × I. Da qui ricavo quello che mi serve: I = V / R oppure R = V / I. È una formula essenziale, ma molto più utile di quanto sembri, perché ti dice subito quanta corrente circola se conosci la tensione e il valore della resistenza.
Un esempio rapido chiarisce meglio di tante spiegazioni. Se applico 5 V a un resistore da 1 kΩ, la corrente teorica è 5 mA. Se invece ho 12 V su 10 Ω, la corrente sale a 1,2 A e la potenza dissipata diventa 14,4 W: lì non basta un resistore piccolo da 1/4 di watt, perché si brucerebbe quasi subito.
La potenza è il secondo controllo che faccio sempre: P = V × I oppure P = I² × R. La resistenza non è solo un numero, è anche un modo per capire quanta energia finisce in calore. Ed è proprio qui che entra una confusione frequente: la resistenza come grandezza non coincide con il resistore che compri e saldi sul circuito.
Resistenza e resistore non sono la stessa cosa
Io separo sempre i due livelli, perché molti errori nascono proprio da qui. La resistenza è una grandezza fisica; il resistore è il componente che la realizza in modo intenzionale. In pratica, quando diciamo “metto una resistenza da 220 Ω”, in realtà stiamo parlando di un resistore con valore nominale di 220 Ω.
- Resistenza: proprietà elettrica misurabile in ohm.
- Resistore: componente progettato per offrire un certo valore di resistenza.
- Potenziometro: resistore variabile, utile per regolazioni e tarature.
- Termistore: resistore che cambia valore con la temperatura.
- LDR: componente la cui resistenza varia con la luce.
Questa distinzione serve soprattutto nei progetti pratici. Se voglio regolare un volume, una soglia o un sensore, non mi interessa solo “avere resistenza”, ma avere il comportamento giusto nel punto giusto. Da qui il passo successivo è capire cosa succede quando più resistori lavorano insieme.
Serie e parallelo cambiano il risultato più di quanto sembri
In elettronica la stessa coppia di resistori può dare risultati molto diversi a seconda di come li collego. In serie le resistenze si sommano; in parallelo, invece, la resistenza equivalente scende. Sembra una differenza piccola sulla carta, ma nei circuiti fa cambiare corrente, cadute di tensione e dissipazione.
| Collegamento | Formula | Effetto pratico | Esempio |
|---|---|---|---|
| Serie | Rtot = R1 + R2 + ... | La resistenza totale aumenta | 220 Ω + 330 Ω = 550 Ω |
| Parallelo | 1/Rtot = 1/R1 + 1/R2 + ... | La resistenza totale diminuisce | Due 1 kΩ in parallelo danno 500 Ω |
In pratica, la serie è utile quando voglio limitare la corrente o dividere la tensione, mentre il parallelo serve quando voglio abbassare l’equivalente o distribuire il carico. L’errore classico è sommare tutto in ogni caso: funziona in serie, ma in parallelo porta fuori strada subito. E quando la resistenza cambia il flusso di corrente, cambia anche il tipo di problema che sto cercando di risolvere.
Quando la resistenza serve e quando diventa un problema
In molti circuiti la resistenza è desiderata. Serve per proteggere un LED, creare un partitore di tensione, impostare il punto di lavoro di un transistor o modellare il comportamento di un sensore. In questi casi la resistenza non è un difetto: è il meccanismo che rende il circuito prevedibile.
In altri casi, invece, è un ostacolo. Nei cavi di alimentazione, per esempio, una resistenza troppo alta genera cadute di tensione e perdite per effetto Joule, cioè energia che finisce in calore invece di arrivare al carico. Qui la scelta corretta è spesso opposta: cavi più corti, sezione più grande, materiali migliori. Un filo sottodimensionato non è solo inefficiente, può anche scaldarsi in modo pericoloso.
C’è un compromesso molto concreto che tengo sempre presente: più resistenza può voler dire più controllo, ma anche più dissipazione. Per questo un resistore usato come limitatore è perfetto in un LED, ma sarebbe assurdo in una linea che deve trasportare potenza su distanza. Il contesto decide tutto.
I dettagli che contano quando misuri o progetti davvero un circuito
Quando si passa dalla teoria al banco di lavoro, i numeri ideali non bastano più. Un resistore reale ha una tolleranza, spesso del 1%, 5% o 10%: un 100 Ω al 5% può stare, in pratica, tra 95 e 105 Ω. Se il circuito è delicato, quel margine va considerato fin dall’inizio.
Io guardo sempre anche la potenza nominale del componente. Se il calcolo dice che un resistore dissipa 0,18 W, un modello da 1/4 W può andare bene in un uso moderato, ma in condizioni continue preferisco margine. Nella pratica, lavorare con un rapporto di sicurezza ragionevole evita il surriscaldamento e allunga la vita del circuito.
- Misura il componente fuori circuito quando puoi: le letture in circuito possono essere falsate da rami paralleli.
- Controlla sempre il valore nominale e la tolleranza prima di saldare.
- Valuta la potenza dissipata, non solo la resistenza.
- Ricorda che la temperatura può cambiare il comportamento, soprattutto nei metalli e nei sensori.
Se tieni insieme valore, tolleranza, potenza e collegamento, la resistenza smette di essere un numero astratto e diventa uno strumento di progetto. Ed è proprio questa lettura pratica che fa la differenza tra un circuito che “funziona” e uno che funziona bene.
La risposta utile, in fondo, è semplice: la resistenza è l’elemento che ti dice quanta corrente può passare, quanta energia si disperde e come il circuito reagirà sotto carico. Se impari a leggere resistore, corrente e potenza come tre facce dello stesso problema, i circuiti diventano molto più trasparenti e le scelte progettuali molto più sicure.
