Tabella colori dei resistori per LED - come leggere e scegliere

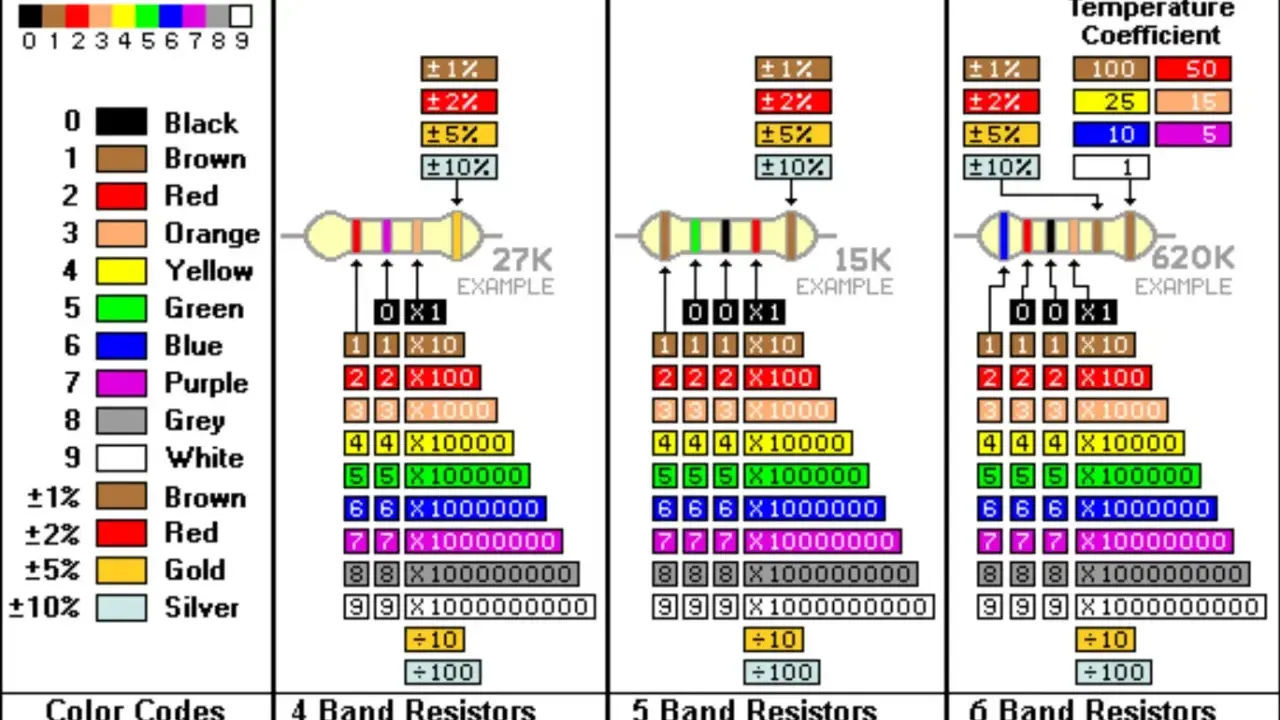

La tabella dei colori dei resistori per i circuiti LED

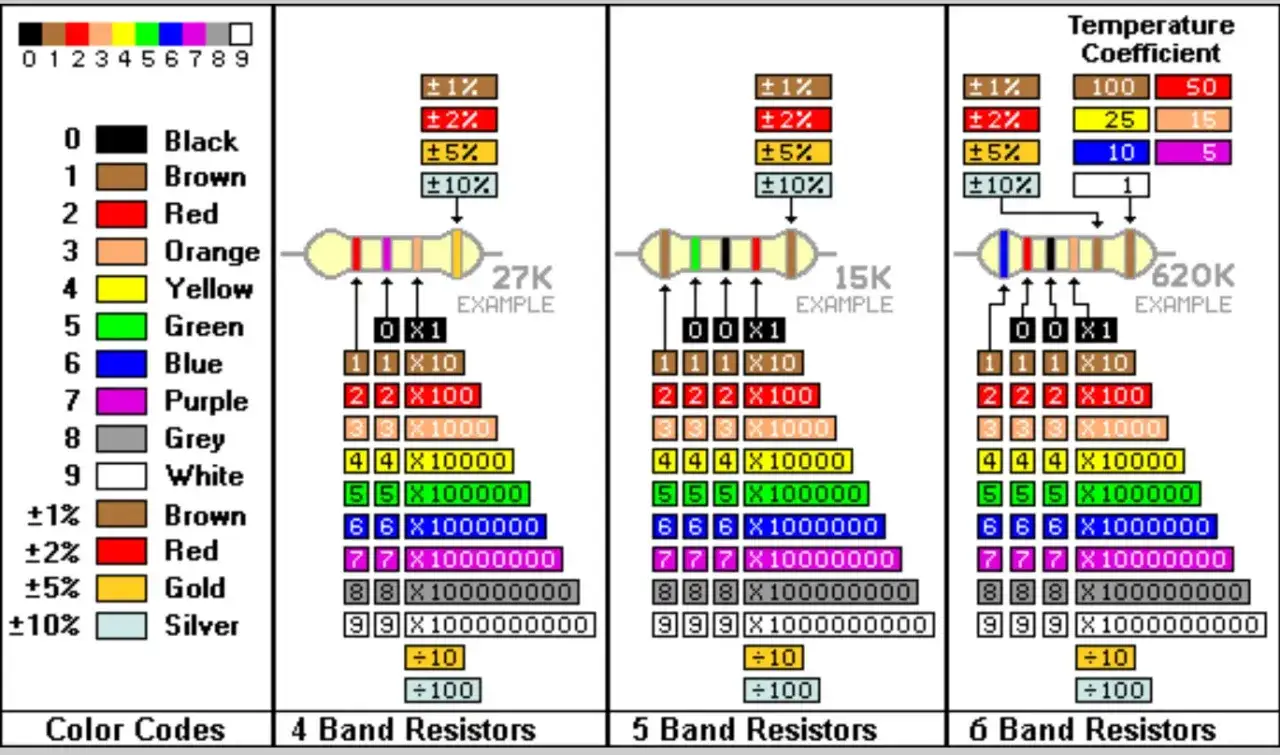

Quando parlo di resistori per LED, io penso quasi sempre ai componenti a 4 bande: sono i più comuni nei kit, nelle breadboard e nei piccoli progetti domestici. Il sistema è semplice: le prime due bande indicano le cifre significative, la terza il moltiplicatore, la quarta la tolleranza. Nei progetti LED questa lettura basta nella maggior parte dei casi, perché i valori richiesti ricadono spesso nelle serie commerciali più diffuse.

Un resistore da 220 Ω, per esempio, si legge rosso, rosso, marrone, oro: 22 moltiplicato per 10. Un 5600 Ω diventa verde, blu, rosso, oro: 56 moltiplicato per 100. Sono esempi semplici, ma utili, perché sono proprio questi valori che tornano spesso nei montaggi con LED indicatori e alimentazioni da banco.

Nei resistori a 5 bande, invece, le prime tre strisce sono cifre significative e il resto scorre a destra. Nei 6 bande si aggiunge un’ulteriore informazione sulla temperatura, un dettaglio più da circuito di precisione che da hobby LED. Capito questo, il passo successivo è leggere il componente nel verso corretto senza farsi ingannare dalla disposizione delle bande.

Come leggere le bande senza confondere lato destro e lato sinistro

Qui l’errore più frequente è banale, ma costoso: si prende il resistore nel verso sbagliato e il valore risultante diventa completamente diverso. Io parto sempre dalla banda di tolleranza, di solito oro o argento, che spesso è un po’ separata dalle altre. Quella banda sta quasi sempre a destra, quindi si legge il resistore da sinistra verso destra.

Un esempio classico aiuta a fissare il metodo: verde, blu, rosso, oro significa 56 e poi moltiplicatore x100, quindi 5600 Ω con tolleranza ±5%. Se inverti il verso di lettura, perdi immediatamente il senso del codice. Per questo io controllo sempre due cose insieme: la banda più distanziata e il valore che mi aspetto dal progetto. Se sto cercando un resistore per un LED da 5V, un 220 Ω o un 330 Ω ha molto più senso di un valore casuale da decine di kilo-ohm.

Quando il verso è chiaro, la parte davvero utile diventa il calcolo del valore giusto per il tuo LED. Ed è lì che la tabella colori smette di essere teoria e diventa uno strumento di progetto.

Come calcolare la resistenza del tuo LED

La formula pratica è sempre la stessa: R = (V alimentazione - Vf) / I. La tensione di alimentazione è quella della tua sorgente, Vf è la tensione diretta del LED e I è la corrente desiderata. In un circuito semplice io considero spesso 10 mA come punto di partenza prudente per un LED indicatore; 15 mA è un valore ancora comune, ma va usato con più attenzione alla scheda tecnica del componente.

Il punto delicato è Vf, perché non esiste un solo valore valido per tutti i LED. Il colore influisce, ma conta anche la tecnologia interna e il costruttore. In pratica, questi intervalli sono quelli che uso più spesso come riferimento iniziale:

• Rosso: circa 1,8-2,0 V
• Giallo o ambra: circa 2,0-2,2 V
• Verde: circa 2,1-3,2 V, a seconda del tipo
• Blu e bianco: circa 3,0-3,4 V

Il criterio che seguo è semplice: se il valore teorico cade tra due standard, scelgo quello più alto. Il LED perde un po’ di luminosità, ma il circuito guadagna margine e il rischio di sovracorrente scende subito. In un progetto LED questo compromesso è quasi sempre più intelligente di una scelta aggressiva. Da qui si capisce anche perché alcuni valori tornano così spesso nel cassetto dei componenti.

I valori commerciali che uso più spesso nei montaggi reali

La norma IEC 60063 organizza le serie commerciali dei resistori in famiglie come E12 ed E24. Nel fai-da-te elettronico, la serie E12 è quella che incontro più spesso: è sufficiente per moltissimi LED di segnalazione, pannelli semplici e prove su breadboard. Quando serve una regolazione più fine, la E24 offre più gradini intermedi.

Questi sono i valori che io tengo più vicini alla postazione di lavoro perché coprono la maggior parte dei casi reali. Un 330 Ω su 5 V è spesso più che sufficiente per un LED comune; un 470 Ω diventa utile quando la luminosità è già abbondante e non vuoi spingere troppo la corrente. Se invece stai alimentando un singolo LED da 12 V, 1 kΩ è una base di partenza molto pulita.

Gli errori che vedo più spesso nei circuiti con LED

• Non usare alcun resistore: il LED può accendersi, ma la corrente non è controllata e il componente si surriscalda rapidamente.
• Scambiare il verso di lettura delle bande: il valore risultante diventa sbagliato e il montaggio perde coerenza.
• Confondere il colore del LED con la sua Vf: due LED apparentemente simili possono avere caratteristiche elettriche diverse.
• Mettere più LED in parallelo con un solo resistore: la corrente non si divide in modo uniforme e la luminosità diventa irregolare.
• Ignorare la potenza del resistore: un valore corretto in ohm può comunque essere inadatto se il componente dissipa troppo calore.

Per i piccoli progetti a LED, un resistore da 1/4 W è spesso sufficiente, ma io controllo sempre la dissipazione quando la tensione sale o quando il circuito resta acceso a lungo. Se la potenza calcolata si avvicina al limite, preferisco salire a 1/2 W: il costo cambia poco, la tranquillità molto. Questa è una di quelle decisioni in cui l’esperienza conta più dell’ottimismo.

La regola che applico quando il valore perfetto non c’è

Quando il valore teorico non coincide con uno standard commerciale, io faccio tre passi: calcolo, arrotondo verso l’alto, verifico la potenza. Se mi serve 200 Ω e ho in mano 220 Ω, non mi pongo il problema; se mi serve 700 Ω e lavoro con la serie E12, 820 Ω è la scelta prudente. Se invece ho a disposizione anche la E24, 680 Ω o 750 Ω mi permettono di restare più vicino al target senza forzare il LED.

È una regola semplice, ma funziona perché mette al centro la durata del circuito invece della luminosità momentanea. Un LED che resta stabile, freddo e prevedibile vale più di uno che sembra più brillante per pochi minuti. Se tengo a mente questo principio, la lettura della tabella e la scelta del resistore diventano due gesti rapidi, quasi automatici, e il montaggio finale risulta molto più pulito.
