Pulsante per la luce con relè passo-passo - guida pratica

Collegare un pulsante alla luce non significa fare un semplice cambio di comando: il pulsante invia un impulso breve, mentre la lampada ha bisogno di un dispositivo che “ricordi” lo stato acceso o spento. In questa guida spiego come funziona davvero questo tipo di collegamento, quali componenti servono, quando conviene usare un relè passo-passo e quali errori eviterei subito. L’obiettivo è darti una base pratica, utile sia per capire l’impianto sia per dialogare con più precisione con chi lo installerà.

Che cosa cambia tra interruttore e pulsante

Qui sta il fraintendimento più comune. L’interruttore tradizionale resta nella posizione in cui lo lasci: è un comando bistabile, quindi mantiene il circuito aperto o chiuso. Il pulsante, invece, è monostabile: appena lo rilasci torna indietro da solo e non può, da solo, mantenere acceso il carico.

Per questo motivo il pulsante non è pensato per alimentare direttamente la lampada in modo permanente. Lavora come un segnale di comando, non come un interruttore “di tenuta”. Nei circuiti luce questo dettaglio cambia tutto: se vuoi accendere e spegnere da uno o più punti con la stessa sensazione di click breve, il pulsante è perfetto, ma deve dialogare con un relè che tenga memoria dello stato.

In pratica io distinguo così: se ti serve un solo punto di comando, l’interruttore classico resta la soluzione più semplice; se vuoi uno o più pulsanti che comandano la stessa luce, il pulsante con relè è molto più coerente. Da qui nasce lo schema corretto, che è il vero cuore del collegamento.

Lo schema corretto per comandare una luce da pulsante

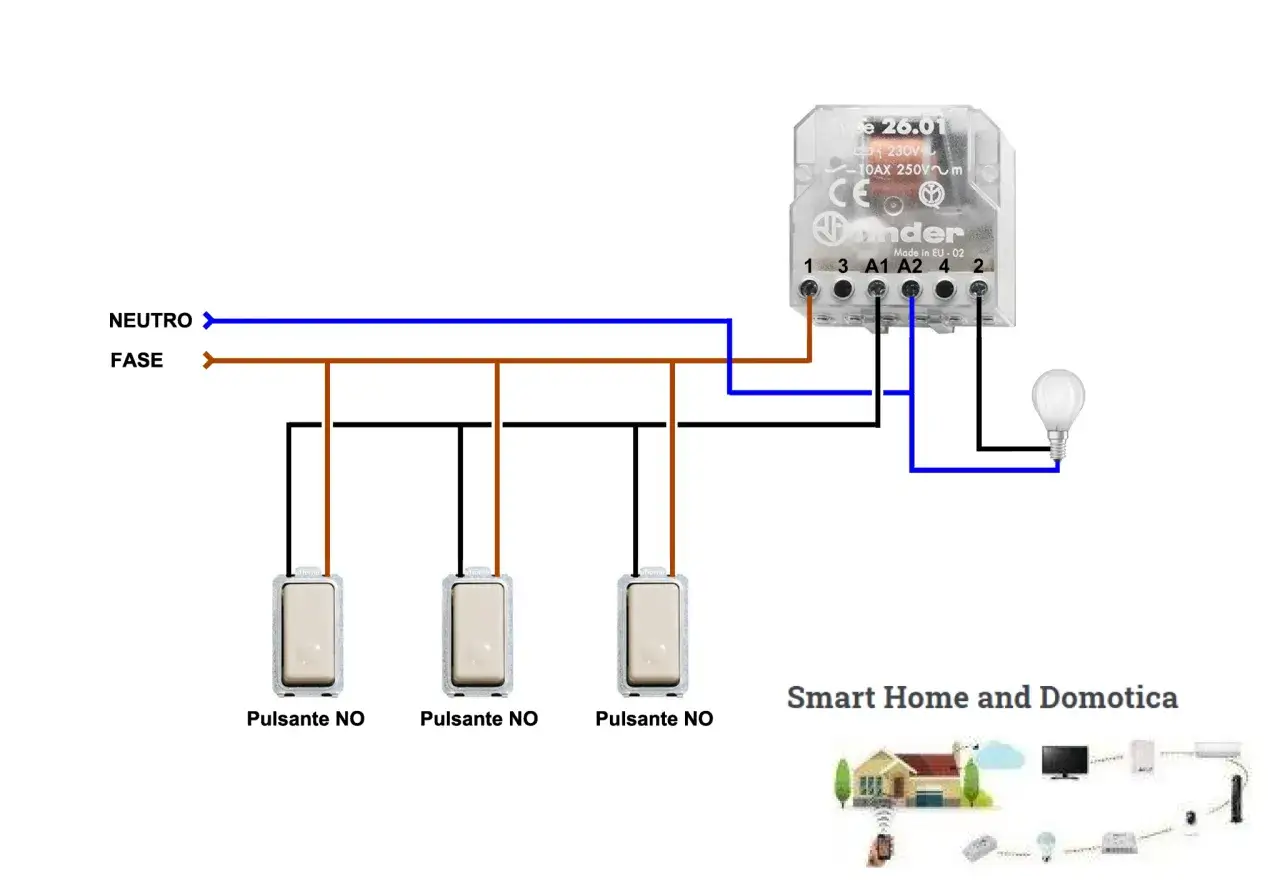

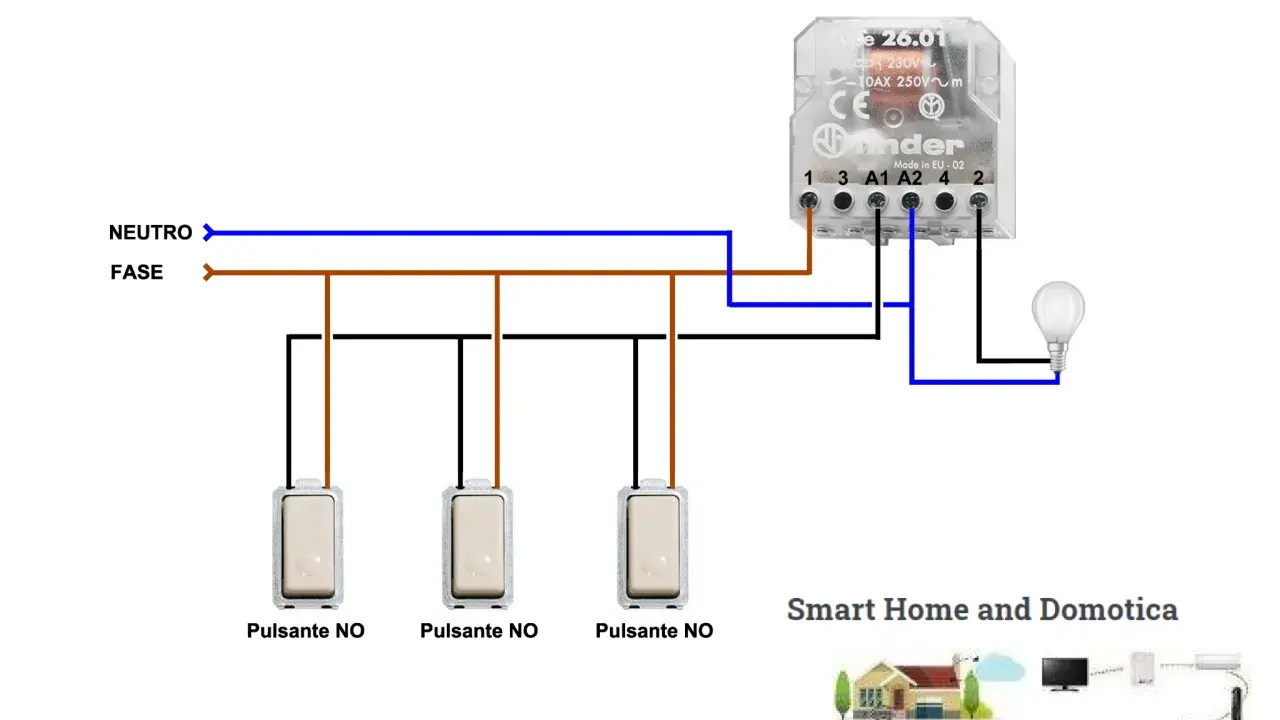

Lo schema tipico è più lineare di quanto sembri. La fase arriva al modulo relè, l’uscita del relè va verso la lampada e il neutro si porta sia al carico sia, quando richiesto dal costruttore, al modulo stesso. Il pulsante non porta la corrente della lampada: invia solo un impulso all’ingresso di comando del relè.

Nei cataloghi tecnici moderni si vede bene questa logica. Vimar, per esempio, indica un relè ad impulsi con 1 ingresso per pulsante NO e 1 uscita a relè NO 10 A; BTicino, nei moduli luci connessi, segnala la possibilità di collegare uno o più pulsanti tradizionali e avverte che in quel caso serve la connessione al neutro. Tradotto in modo pratico: il pulsante non “alimenta” la lampada, la comanda.

Se i pulsanti sono più di uno, in genere si collegano in parallelo sull’ingresso di comando, così qualsiasi pressione genera lo stesso impulso. È una soluzione comoda perché evita il giro complicato di deviatori e invertitori quando l’obiettivo è solo cambiare stato della luce da più punti. Il dettaglio importante, però, è sempre lo stesso: il morsetto del relè può cambiare da modello a modello, quindi non va mai dato per scontato il numero dei terminali o la loro funzione.

Una volta chiarito questo schema, ha senso capire quale soluzione conviene davvero in base al tipo di impianto e al budget.

Quando conviene usare un relè passo-passo e quando no

Non tutti gli impianti meritano la stessa soluzione. Il relè passo-passo è ideale quando vuoi un comando semplice, pulito e replicabile da più pulsanti. Se invece devi solo sostituire un vecchio comando singolo e non hai esigenze particolari, un interruttore tradizionale resta più immediato.

Io uso questa regola pratica: se il vantaggio del pulsante non è reale per l’uso quotidiano, non complicare l’impianto. Se invece vuoi più punti di comando, un retrofit ordinato o una base già pronta per una possibile evoluzione smart, il relè è la scelta più sensata.

Nei prezzi che ho visto nei cataloghi 2026, il differenziale è reale: un pulsante base può stare intorno a 5,58-11,86 €, un relè ad impulsi semplice intorno a 16,31 €, mentre un relè luci connesso può salire a circa 64,57 €. Non è solo una questione di prezzo, però: il punto è scegliere il livello di funzione che ti serve davvero, non quello che sembra più moderno in astratto.

Scelta la soluzione, la parte decisiva diventa il cablaggio pratico, dove è facile sbagliare se si lavora di fretta o senza schema.

Come collegarlo in pratica senza sbagliare i morsetti

Quando devo spiegare questo passaggio, parto sempre da un principio: prima si ragiona sui percorsi elettrici, poi si collega fisicamente. Il pulsante deve chiudere un contatto di comando, mentre il relè deve gestire il circuito di potenza della lampada.

1. Togli alimentazione dal quadro e verifica l’assenza di tensione con uno strumento idoneo.
2. Identifica i conduttori presenti: fase, neutro, ritorno lampada e filo di comando verso il pulsante.
3. Porta la fase al morsetto di ingresso del relè o al comune previsto dal costruttore.
4. Collega l’uscita del relè verso la lampada, così il contatto di potenza governa l’accensione.
5. Porta il neutro direttamente alla lampada e, se richiesto, anche al modulo relè.
6. Collega il pulsante NO all’ingresso di comando del relè secondo lo schema del modello scelto.
7. Se hai più pulsanti, mettili in parallelo sullo stesso ingresso di comando, non in serie.
8. Richiudi, rimetti tensione e prova il comportamento con una lampada già compatibile e senza sovraccarico.

Il dettaglio che spesso si sottovaluta è il seguente: il pulsante non deve mai diventare il punto debole del circuito. Deve solo dare un impulso pulito, mentre il relè si occupa di tenere lo stato. Se il modulo scelto richiede il neutro, ignorarlo significa ritrovarsi con un impianto che funziona male o non parte proprio.

Per questo io consiglio sempre di leggere il disegno morsetti per morsetti, non di fidarsi del solo colore dei fili. Nel residenziale i colori aiutano, ma non bastano mai da soli.

Gli errori che fanno saltare il collegamento

Gli errori ricorrenti sono sempre gli stessi, e quasi tutti nascono dalla fretta. Il primo è usare un pulsante come se fosse un interruttore: funziona per un attimo e poi lascia tutto senza memoria, quindi la luce non resta nello stato desiderato.

Il secondo errore è scambiare l’ingresso di comando con l’uscita verso la lampada. In quel caso il circuito può sembrare vivo, ma il comportamento è incoerente o del tutto assente. Il terzo è dimenticare il neutro quando il modulo lo richiede: BTicino lo segnala chiaramente nei suoi relè connessi, e non è un dettaglio marginale.

Un altro errore che vedo spesso è mettere i pulsanti in serie quando si vogliono più punti di comando. Così facendo basta un pulsante lasciato aperto per interrompere la logica. Con i pulsanti, in quasi tutti i casi, la strada corretta è il parallelo sull’ingresso del relè.

Infine c’è la questione del carico. Un relè ad impulsi da 10 A non significa che qualsiasi combinazione di LED o driver sia automaticamente perfetta. Alcuni carichi sono più delicati di altri, e i moduli smart hanno limiti ancora più precisi. Se il carico è particolare, io controllo sempre la compatibilità prima di chiudere la scatola.

Questi errori incidono anche sulla spesa finale, perché un componente sbagliato costa poco all’acquisto ma molto in tempo perso e correzioni successive.

Quanto costa davvero e come scegliere i componenti

Nel 2026 il materiale base non è proibitivo, ma il prezzo cambia molto in base al livello di funzione. Per un impianto semplice a pulsante, il costo del comando resta contenuto; quando aggiungi relè connessi, funzioni smart o esigenze particolari, la cifra sale rapidamente.

Se devo essere netto, il risparmio vero non sta nel prendere il componente più economico, ma nel prendere quello giusto per il contesto. Un piccolo impianto tradizionale, ben pensato, spesso rende meglio di una soluzione smart messa lì solo per moda. Al contrario, se sai già che vorrai automazioni o comando da più punti, il relè connesso può evitare rifacimenti futuri.

Per la parte economica c’è un altro fattore che pesa più del materiale: l’accessibilità della scatola e il tempo necessario per lavorare in sicurezza. In un retrofit fatto bene, spesso la manodopera vale più dei pezzi montati.

Il dettaglio che rende affidabile un impianto a pulsante

Il vero segreto, alla fine, è semplice: schema corretto, componenti compatibili e nessuna scorciatoia. Se il pulsante è solo il comando e il relè fa il lavoro di tenuta, il sistema diventa pulito, intuitivo e facile da mantenere nel tempo.

Io considero questa soluzione particolarmente valida quando vuoi più punti di controllo, quando ristrutturi una stanza senza stravolgere l’impianto o quando vuoi prepararti a un’evoluzione domotica senza dover rifare tutto da zero. Se invece il tuo caso è banale, non complicarlo inutilmente: un interruttore tradizionale resta spesso la scelta più razionale.

In ogni caso, su impianti a 230 V la prudenza non è un eccesso di zelo ma un requisito concreto: togli alimentazione, verifica l’assenza di tensione e, se non hai chiara la lettura dello schema, affidati a personale qualificato. È il modo più semplice per ottenere un collegamento corretto e duraturo, senza trasformare un piccolo intervento in un problema più grande.
