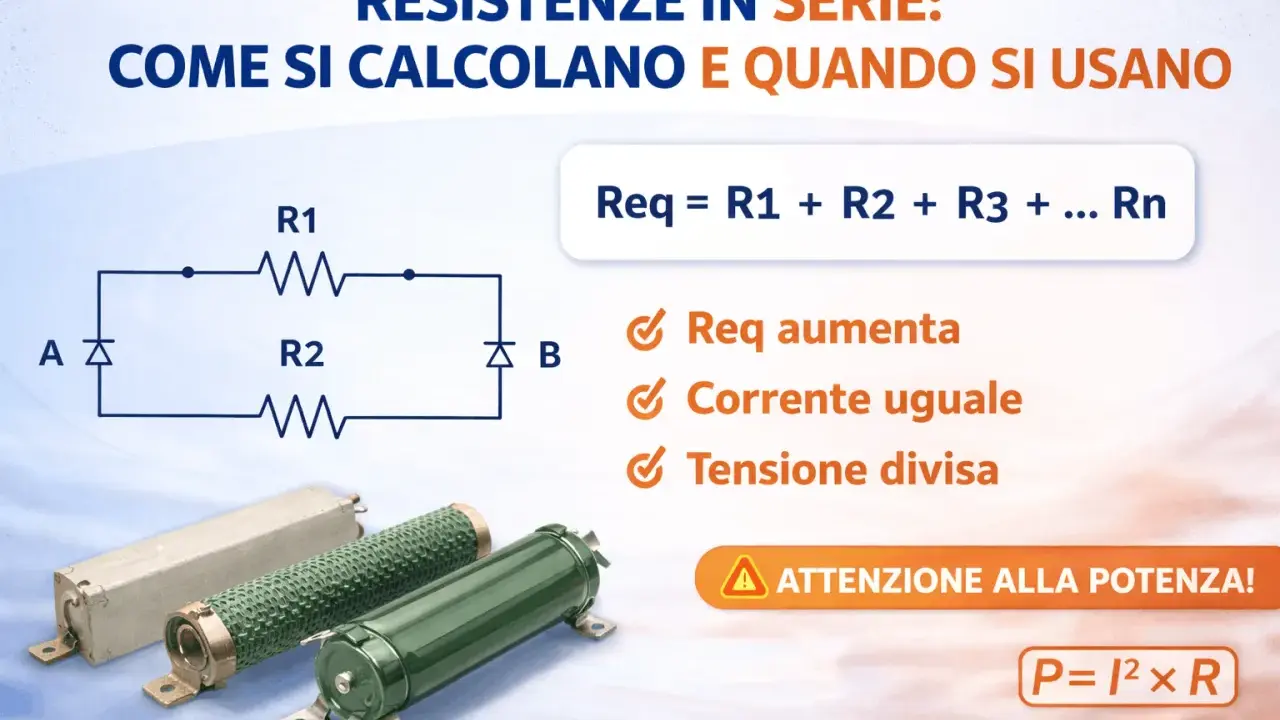

I punti essenziali per usarla bene nei circuiti
- La resistenza descrive quanto un conduttore si oppone al flusso di corrente.
- Contano materiale, lunghezza, sezione e temperatura.
- La relazione base è R = V / I; per i conduttori vale anche R = ρl/S.
- Nei metalli la resistenza cresce in genere con la temperatura.
- Con il multimetro si misura bene solo se il componente è scollegato o il circuito è interpretato con attenzione.
- In elettronica la resistenza serve anche a proteggere, polarizzare e stabilizzare.
Cosa indica davvero la resistenza di un conduttore
Quando parlo di resistenza in senso elettrico, non parlo di un blocco che “ferma” la corrente, ma di una grandezza che quantifica l’opposizione al suo passaggio. Un conduttore con resistenza bassa lascia passare molta corrente a parità di tensione; uno con resistenza alta la limita di più. In un circuito semplice questo si vede subito con la legge di Ohm: se la tensione resta la stessa, aumentando la resistenza la corrente scende.
È qui che conviene distinguere tra teoria e pratica. In un filo di rame la resistenza è spesso piccola, ma non zero; in un resistore di pochi centinaia di ohm l’effetto diventa intenzionale e utile. Io lo leggo sempre così: la resistenza non è un difetto da eliminare a ogni costo, è uno dei modi più diretti per controllare il comportamento del circuito.
Nei materiali ohmici, il rapporto tra tensione e corrente resta quasi costante in un intervallo normale di lavoro. In altri dispositivi, invece, il rapporto cambia con il punto di funzionamento, e allora non basta più ragionare in modo lineare. Da qui parte la differenza tra un filo, un resistore e un componente semiconduttore, che chiarirò più avanti.
Per capire perché il valore cambia così facilmente, bisogna guardare ai fattori che lo determinano davvero.
Da cosa dipende e perché cambia con la temperatura
La resistenza di un conduttore non dipende da un solo elemento. In genere la faccio leggere a chi studia elettronica con quattro leve essenziali: materiale, lunghezza, sezione e temperatura. L’Università di Bologna riporta per il rame un coefficiente di temperatura intorno a 0,0039 °C-1: tradotto in modo semplice, se il rame si scalda, la sua resistenza aumenta in modo quasi lineare nella zona di lavoro normale.
| Fattore | Effetto sulla resistenza | Impatto pratico |
|---|---|---|
| Materiale | Dipende dalla resistività del conduttore | Rame, alluminio e leghe non si comportano allo stesso modo |
| Lunghezza | Aumenta quasi in proporzione | Un tratto più lungo oppone più resistenza |
| Sezione | Diminuisce quando la sezione cresce | Un cavo più spesso perde meno tensione |
| Temperatura | Nei metalli tende a crescere | Un conduttore caldo peggiora la conduzione |
La relazione più utile è R = ρl/S: più il conduttore è lungo, più oppone resistenza; più è grande la sezione, meno la oppone. Per questo un cavo sottile e lungo si comporta peggio di uno corto e spesso, anche se sono fatti dello stesso metallo.
Un numero aiuta a fissare l’ordine di grandezza: un tratto di rame da 10 m con sezione di 1 mm² offre circa 0,17 Ω a 20 °C. Non sembra molto, ma su correnti elevate basta per creare cadute di tensione e riscaldamento non trascurabili.
Quando i valori passano dalla fisica alla progettazione, il passo successivo è capire come si calcolano e come si leggono in uno schema.
Come si calcola e si legge nei circuiti
La forma più immediata della legge di Ohm è R = V / I. Se ai capi di un componente misuro 5 V e lo attraversano 20 mA, la resistenza equivalente è 250 Ω. È il calcolo più rapido da tenere in testa, soprattutto quando devi scegliere un resistore per un LED, un ingresso logico o una piccola protezione.| Formula | Cosa serve a dire | Quando la uso io |
|---|---|---|
| R = V / I | Collega tensione, corrente e resistenza | Per ricavare il valore di un resistore o verificare un punto di lavoro |
| R = ρl / S | Descrive il comportamento del materiale e della geometria | Per capire cavi, piste e conduttori reali |
| P = I²R | Indica quanta potenza viene dissipata in calore | Per scegliere la potenza nominale del componente |
| P = V² / R | Stessa informazione, letta dalla tensione | Quando conosco la tensione ai capi del resistore |
La potenza dissipata conta quanto il valore ohmico: con 0,5 A su 10 Ω ottieni 2,5 W; un resistore da 1/4 W non lo reggerebbe in modo sicuro. È il classico errore di chi guarda solo gli ohm e ignora il calore.
Dal calcolo al banco di lavoro, però, la misura reale è quella che ti dice se il componente è davvero sano.
Come si misura senza errori grossolani
Il multimetro non “vede” la resistenza da solo: applica una piccola corrente nota e misura la tensione risultante. Il principio è semplice, ma l’errore nasce quasi sempre da come preparo la prova. Per questo io parto da una regola netta: se voglio una misura affidabile, il circuito va spento e i condensatori vanno scaricati.
Misura fuori circuito
La lettura più pulita si ottiene quando il resistore è scollegato almeno da un capo. In quel caso il multimetro misura quasi solo il componente. Se misuri un elemento saldato dentro un circuito, invece, entrano in gioco rami in parallelo, altri componenti e percorsi inattesi che falsano il risultato.
- Imposta il range giusto o usa l’autorange.
- Cortocircuita i puntali e osserva la resistenza dei cavi.
- Se il tester ha la funzione REL o ZERO, azzera il contributo dei puntali.
- Per valori molto bassi, sotto 1 Ω, la resistenza dei cavi può pesare più del componente stesso.
Misura in circuito
La misura in circuito non è sbagliata in assoluto, ma va letta con prudenza. Se il valore è lontano da quello atteso, spesso il problema non è il resistore: può essere un percorso parallelo, una saldatura fredda, una pista interrotta o un componente vicino in corto. La funzione continuità aiuta a capire se c’è un passaggio grossolano, ma non sostituisce una misura ohmica: il beep indica solo che la resistenza è sotto una certa soglia, che varia da strumento a strumento.
Leggi anche: DAC a resistori pesati - come funziona e quando conviene la scala R-2R
Quando serve la misura a quattro fili
Se stai lavorando su resistenze molto basse, su piste di potenza o su contatti critici, la misura a due fili diventa fragile. In quei casi si usa la tecnica Kelvin a quattro fili, che separa il percorso di corrente da quello di misura e riduce l’influenza dei cavi. Non serve in ogni hobby bench, ma fa una differenza enorme quando i decimi di ohm contano davvero.
Per leggere correttamente ciò che misuri, però, conviene separare grandezze che spesso vengono confuse.
Resistenza, resistore e impedenza non coincidono
Qui vedo spesso confusione, anche tra chi sa già usare un multimetro. La resistenza è la grandezza fisica; il resistore è il componente progettato per offrire un valore noto; l’impedenza è la versione più generale dell’opposizione al passaggio della corrente quando entra in gioco l’alternata e quindi anche la frequenza.
| Grandezza o componente | Cosa descrive | Dipende dalla frequenza |
|---|---|---|
| Resistenza | Opposizione al passaggio di corrente in un conduttore | Di norma no, nei modelli base |
| Resistore | Componente con resistenza nominale definita | Poco, ma a frequenze alte contano anche parassiti |
| Resistività | Proprietà del materiale | No |
| Impedenza | Opposizione complessiva in AC | Sì |
A questo punto diventa chiaro dove la resistenza influisce davvero nei progetti quotidiani.
Dove fa la differenza nell’elettronica pratica
Io tendo a dividere gli usi in quattro famiglie: limitare, polarizzare, dividere e dissipare. È una distinzione semplice, ma utile perché ti dice subito perché un valore è stato scelto e cosa succede se lo cambi.
- Limitare la corrente: il caso classico è il LED. Con 5 V di alimentazione, un LED rosso intorno a 2 V e una corrente desiderata di 10 mA, il resistore può stare attorno a 300 Ω. In pratica, valori da 220 a 470 Ω sono molto comuni, ma dipendono dal LED e dalla luminosità desiderata.
- Polarizzare un ingresso: un pull-up o un pull-down da 4,7 kΩ o 10 kΩ evita che un pin resti “flottante” e raccolga disturbi. Qui il valore non serve a frenare potenza, ma a dare uno stato stabile.
- Dividere una tensione: il partitore è utile per leggere sensori o adattare livelli, ma solo se il carico successivo non altera troppo il punto di lavoro.
- Dissipare calore: nei resistori di potenza, nei carichi fittizi o negli elementi riscaldanti, la resistenza non è un effetto collaterale, è il cuore del funzionamento.
Il dettaglio che cambia tutto è questo: non bisogna cercare sempre la resistenza più bassa possibile. In una linea di alimentazione vuoi poca caduta di tensione; in un ingresso digitale vuoi una polarizzazione stabile; in un LED vuoi la corrente giusta; in un elemento riscaldante vuoi potenza termica controllata. Stesso concetto, obiettivi diversi.
Quando sai a cosa serve, scegliere il valore corretto diventa molto più semplice che ricordare formule a memoria.
Quando conviene accettare più resistenza per avere un circuito migliore
Io tendo a fidarmi di tre regole: se la resistenza serve a proteggere un componente, a definire uno stato logico o a controllare una potenza, il valore va scelto con attenzione; se invece compare dove dovrebbe esserci solo un collegamento, allora è quasi sempre perdita o difetto. Nei circuiti reali, cercare il numero più basso non basta: bisogna cercare il valore che rende il comportamento prevedibile.
- Per un LED, il valore giusto dipende da tensione di alimentazione, caduta diretta e corrente desiderata.
- Per un ingresso digitale, conta la stabilità del segnale più della “forza” della polarizzazione.
- Per una linea di potenza, contano prima di tutto caduta di tensione e dissipazione.
- Per misure precise su valori bassi, servono collegamenti corti e, quando serve, la misura a quattro fili.
Se ricordi questo, la resistenza smette di essere un numero astratto e diventa uno strumento di progetto: piccolo quando deve lasciare passare, più alto quando deve proteggere o fissare il comportamento del circuito.
