Le informazioni essenziali da avere prima di collegare un display
- Il formato più comune è 16x2 o 20x4: il primo è compatto, il secondo mostra più dati senza scorrimento continuo.
- Con il collegamento parallelo servono più pin, ma il controllo è diretto e molto didattico.
- Con il bus I2C si risparmiano pin e il cablaggio è più pulito, soprattutto sui progetti da banco.
- Il contrasto è spesso il vero problema: se il testo non si vede, non significa per forza che il modulo sia guasto.
- Per partire bene contano libreria, alimentazione e indirizzo I2C, non solo il codice di esempio.
Che cosa serve davvero per usare un display LCD con Arduino
Quando si parla di LCD con Arduino, nella pratica si intende quasi sempre un modulo basato su controller compatibili con la famiglia HD44780. È la scelta classica per i display alfanumerici: pochi caratteri, lettura immediata e costi contenuti. Per un progetto hobby, un 16x2 basta spesso; per una dashboard un po’ più ricca, un 20x4 è più comodo perché evita di comprimere tutto in due righe.
La differenza importante non è solo la dimensione. Conta anche il tipo di collegamento: parallelo oppure I2C. Nel primo caso Arduino pilota direttamente diversi segnali del display; nel secondo, un piccolo adattatore riduce tutto a due linee di comunicazione più alimentazione e massa. Nella mia esperienza, questa scelta determina gran parte della semplicità del progetto.
Ci sono poi tre elementi che vengono sottovalutati spesso:
- Il contrasto, regolato in genere da un trimmer o da un pin dedicato: se è sbagliato, il display sembra morto anche quando funziona.
- La retroilluminazione, utile ma non sempre sufficiente a rendere leggibile il testo se il contrasto non è corretto.
- La compatibilità di tensione, perché molti moduli economici lavorano bene a 5 V, mentre alcune schede più recenti richiedono più attenzione.
In altre parole, il display non va pensato come “un semplice schermo”, ma come un piccolo sistema composto da hardware, libreria e taratura. Da qui si capisce anche perché il cablaggio meriti una sezione dedicata.
Come collegare un modulo in modalità parallela
Il collegamento parallelo è il modo più diretto per capire come lavora un LCD. È anche il più utile se vuoi imparare davvero la logica dei segnali: RS, Enable e i pin dati fanno vedere con chiarezza cosa sta succedendo. La controparte è evidente: consumi più pin digitali e il cablaggio è meno elegante.
| Pin LCD | Funzione | Perché conta |
|---|---|---|
| VSS | Massa | Serve il riferimento elettrico comune con la scheda |
| VDD | Alimentazione | Di solito 5 V nei moduli più diffusi |
| VO | Contrasto | Regola la leggibilità dei caratteri |
| RS | Selezione comando/dato | Dice al controller se stai inviando testo o istruzioni |
| EN | Abilitazione | Fa “scattare” la lettura dei dati |
| D4-D7 | Linea dati in modalità 4 bit | Riduce il numero di fili rispetto al bus a 8 bit |
| A/K | Retroilluminazione | Controlla la luce di fondo del modulo |
La modalità a 4 bit è quella che consiglio quasi sempre a chi inizia: richiede meno pin della modalità completa, ma resta abbastanza trasparente da capire la struttura del collegamento. Il classico potenziometro per il contrasto si collega al pin VO e spesso è lui, più di tutto il resto, a fare la differenza tra un display leggibile e uno opaco.
Se vuoi un primo schema mentale semplice, ragiona così: alimentazione corretta, contrasto regolato, massa comune, poi segnali di controllo e dati. Quando questi quattro elementi sono a posto, il resto diventa molto più prevedibile. Da qui ha senso chiedersi se valga la pena passare a I2C per alleggerire tutto il cablaggio.

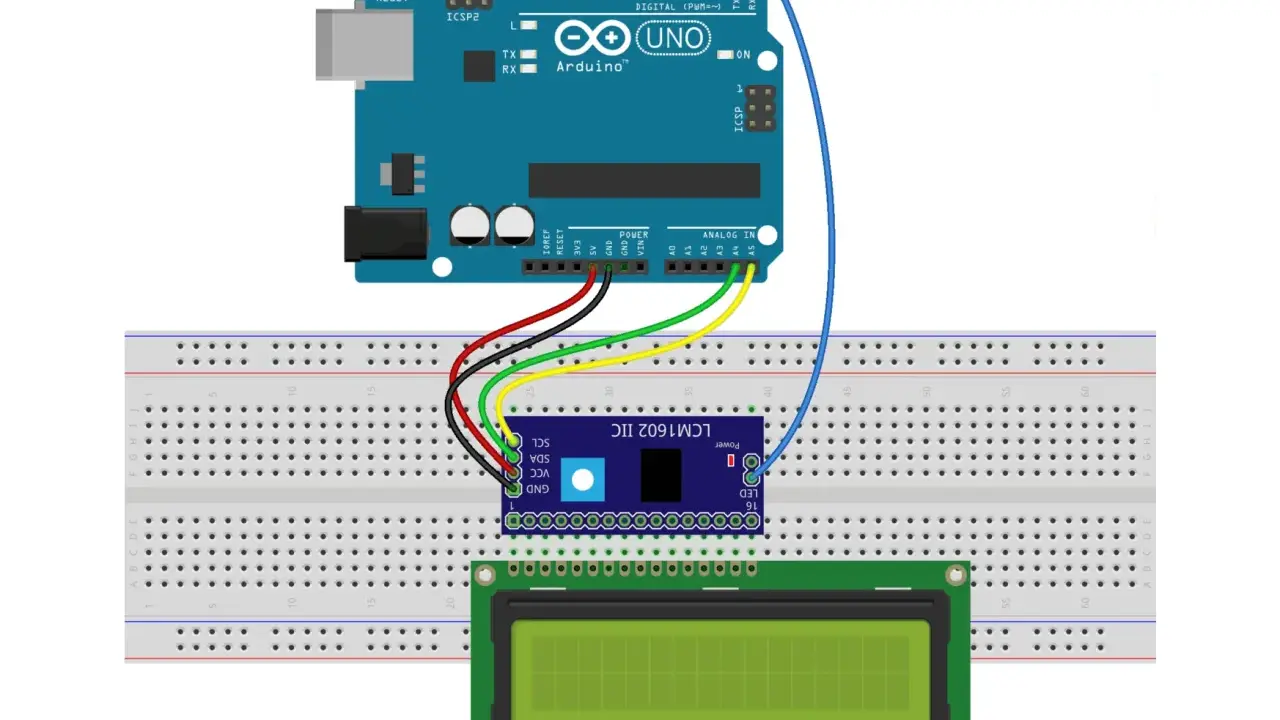

Quando conviene passare a I2C
Se il progetto deve crescere, I2C è quasi sempre la soluzione più pulita. Arduino usa solo due linee di comunicazione, SDA e SCL, e questo lascia liberi pin preziosi per sensori, pulsanti, relay o encoder. La stessa documentazione Arduino ricorda che I2C è supportato su tutte le schede della famiglia e consente di collegare più dispositivi sullo stesso bus.
In pratica, l’adattatore più diffuso è una schedina con chip PCF8574 montata dietro al display. Il vantaggio è evidente: meno fili, montaggio più ordinato, meno possibilità di errori nel cablaggio. Il limite, però, è altrettanto reale: devi conoscere l’indirizzo I2C del modulo e usare una libreria coerente con quell’adattatore.
| Aspetto | Collegamento parallelo | I2C con adattatore |
|---|---|---|
| Pin richiesti | Molti | Pochi |
| Cablaggio | Più lungo e più facile da confondere | Compatto e ordinato |
| Difficoltà iniziale | Più educativa ma più laboriosa | Più semplice da montare, meno didattica sul dettaglio elettrico |
| Rischio tipico | Pin sbagliato o contrasto non regolato | Indirizzo errato o libreria non compatibile |
| Uso ideale | Prototipi didattici e controllo diretto | Progetti compatti, menu, pannelli e sensori multipli |
Qui entra in gioco anche la libreria. Tra le opzioni più diffuse ci sono `LiquidCrystal`, `LiquidCrystal_PCF8574`, `LiquidCrystal I2C` e `hd44780`; la scelta dipende dal tipo di modulo e dall’adattatore montato dietro al display. Io, quando voglio evitare attriti inutili, parto sempre dall’hardware che ho in mano e non dalla libreria che mi piacerebbe usare: è il modo più rapido per evitare incompatibilità silenziose.
Se il display non risponde via I2C, il primo controllo da fare è l’indirizzo. Un piccolo scanner I2C spesso risolve in pochi secondi quello che altrimenti sembrerebbe un difetto hardware. A questo punto, una volta acceso e riconosciuto il modulo, vale la pena capire come scriverci davvero sopra in modo utile.
Come scrivere testo, muovere il cursore e creare simboli personalizzati
Il minimo indispensabile è mostrare una stringa. Ma la vera utilità di un LCD sta nel posizionare le informazioni con criterio: stato, valore, unità di misura, allarme, menu. Più il testo è organizzato, più il display lavora per te invece di aggiungere confusione.
Le funzioni che uso più spesso
In modalità classica, le funzioni fondamentali sono poche e abbastanza intuitive: inizializzazione, stampa del testo, posizionamento del cursore e pulizia dello schermo. Su un 16x2, per esempio, il controllo della posizione è decisivo quando vuoi mostrare due dati diversi in due righe senza farli sovrapporre.
#include
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
lcd.begin(16, 2);
lcd.print("Sistema pronto");
lcd.setCursor(0, 1);
lcd.print("Sensore attivo");
}
void loop() {
} Questo esempio è volutamente semplice, ma mostra il punto centrale: prima inizializzi il display, poi scegli dove scrivere. Se lavori con una libreria I2C, la logica resta simile, anche se il nome delle funzioni di avvio può cambiare leggermente in base al pacchetto scelto.
Leggi anche: Sensore IR su Arduino - guida pratica alla scelta e alla taratura
Perché i caratteri personalizzati sono utili
Un LCD alfanumerico non è pensato per le grafiche complesse, ma può creare piccoli simboli personalizzati. Io lo trovo molto utile per icone di stato, barre essenziali, indicatori di livello o simboli che rendono più immediata la lettura. Il limite è tecnico: la memoria dei caratteri personalizzati è ridotta, quindi conviene usarla con criterio.
byte fullBlock[8] = {
B11111,
B11111,
B11111,
B11111,
B11111,
B11111,
B11111,
B11111
};
lcd.createChar(0, fullBlock);
lcd.setCursor(0, 1);
lcd.write(byte(0));Un blocco pieno come questo serve per simulare una barra o un indicatore semplice. Non sostituisce un display grafico, ma in molti progetti è esattamente il livello giusto: chiaro, veloce e poco esigente lato codice. Ed è proprio qui che si vede quanto il lavoro di messa a punto conti più del semplice “caricare un esempio”.
Gli errori più comuni che fanno perdere tempo
Quando un LCD non mostra nulla, quasi mai la prima ipotesi corretta è “si è rotto”. Più spesso il problema è uno di questi:
- Contrasto troppo basso o troppo alto, che rende i caratteri invisibili o troppo sbiaditi.
- Massa non comune, soprattutto quando si collega un adattatore I2C o si usano alimentazioni diverse.
- Indirizzo I2C sbagliato, che impedisce alla libreria di trovare il modulo.
- Pin scambiati, nel parallelo, dove bastano pochi fili invertiti per bloccare tutto.
- Alimentazione instabile, tipica dei prototipi con troppi moduli attaccati alla stessa linea.
- Libreria non adatta al controller, perché non tutti i pacchetti “LCD I2C” si comportano allo stesso modo.
Il controllo che risolve più problemi di quanto si creda è quello visivo: guardare bene il trimmer del contrasto, verificare i collegamenti e testare il display con un esempio minimo. Se funziona il programma base ma non il progetto completo, il problema quasi mai è il display in sé; di solito è il resto del circuito che introduce conflitti o rumore.
Un altro errore classico è usare un modulo pensato per 5 V come se fosse universale. Con alcune schede moderne, soprattutto quelle a logica più delicata, bisogna controllare meglio compatibilità e livelli elettrici. Questo non rende il display “difficile”; significa soltanto che, come sempre in elettronica, l’interfaccia conta più della fiducia nel componente.
Quando un LCD è la scelta giusta e quando guardare altrove
Non sempre il display alfanumerico è la soluzione migliore. È perfetto quando vuoi mostrare dati brevi, menu essenziali, temperature, stati di sistema, valori di soglia o messaggi di servizio. È meno adatto quando devi visualizzare grafici, icone ricche o molte informazioni contemporaneamente.
| Esigenza | LCD alfanumerico | Alternativa più adatta |
|---|---|---|
| Messaggi brevi e leggibili | Ottimo | Non necessario |
| Più righe di dati testuali | Buono con 20x4 | OLED o display grafico se lo spazio non basta |
| Grafica, simboli ricchi, animazioni | Limitato | OLED o TFT |
| Consumo ridotto e forte contrasto visivo | Buono | OLED in certi casi è più efficace |
| Progetto didattico con cablaggio comprensibile | Molto buono | Non serve complicare |
La mia lettura è abbastanza netta: se il progetto ha bisogno di chiarezza e immediatezza, l’LCD resta una scelta concreta e sensata; se deve comunicare molti stati o diventare visivamente più ricco, allora il passaggio a un display grafico ha più senso. Non è una questione di moda, ma di rapporto tra informazione da mostrare, spazio disponibile e tempo che vuoi spendere per integrarlo.
Per una postazione da laboratorio, un menu per impostazioni o una lettura sensori sempre visibile, il formato alfanumerico continua a essere molto competitivo. Per interfacce più “vive”, invece, cominciano a emergere i limiti naturali di questo tipo di pannello. È per questo che scelgo quasi sempre il display a partire dall’uso finale, non dalla curiosità del momento.
La configurazione che consiglierei per partire senza complicarsi la vita
Se dovessi impostare oggi un primo progetto, partirei da un 16x2 con adattatore I2C, a meno che il mio obiettivo non sia proprio studiare il cablaggio parallelo. È il compromesso migliore tra semplicità, ordine e possibilità di riuso in progetti futuri. Con questa base puoi mostrare sensori, menu e stati di sistema senza occupare troppi pin.
Il mio ordine di lavoro sarebbe questo: verifico alimentazione e massa, imposto il contrasto, individuo l’indirizzo I2C, provo un esempio minimale e solo dopo aggiungo logica complessa. Così separo i problemi meccanici da quelli software, e ogni passaggio resta leggibile. Se il progetto cresce, passo a un 20x4; se invece ho bisogno di grafica o interfaccia più moderna, cambio famiglia di display senza trascinarmi dietro limiti inutili.
In sintesi, il modo più pulito per lavorare con un LCD su Arduino è trattarlo come un componente da integrare con metodo, non come un accessorio decorativo. Quando cablaggio, libreria e contrasto sono allineati, il risultato è affidabile e sorprendentemente solido per il tipo di progetto a cui è destinato.
