Il microcontrollore Arduino è il punto di partenza più utile quando vuoi trasformare un’idea semplice in un prototipo che legge un sensore, prende una decisione e aziona qualcosa nel mondo reale. Qui trovi una spiegazione concreta della differenza tra chip e scheda, di come funziona davvero un progetto Arduino, di quali board hanno più senso oggi e degli errori che fanno perdere tempo e componenti. Io partirei proprio da qui se l’obiettivo è capire, scegliere e costruire senza confondere teoria e pratica.
Le informazioni chiave da tenere subito presenti
- Il chip non coincide con la scheda: la board aggiunge alimentazione, USB, regolazione e connettori.
- Un progetto Arduino ruota attorno a ingressi, uscite, letture analogiche, PWM e seriale per il debug.
- Nel 2026, per iniziare bene, le opzioni più equilibrate sono spesso UNO R4 Minima e UNO R4 WiFi.
- UNO R3 resta utile per compatibilità con molti esempi, corsi e shield già in circolazione.
- Se ti servono più pin o più porte seriali, Mega 2560 ha ancora un suo spazio preciso.
- Gli errori più comuni sono alimentazione sbagliata, livelli logici incompatibili e codice troppo bloccante.
Che cos’è davvero un microcontrollore Arduino

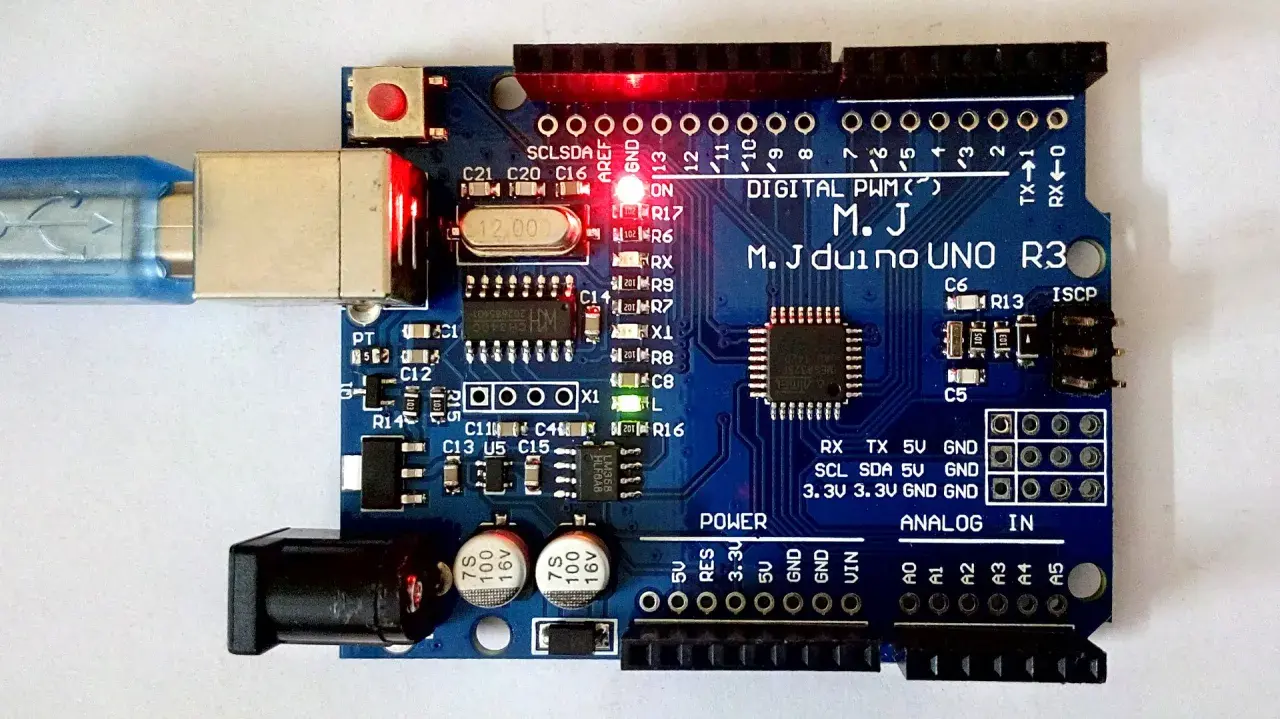

Io distinguo sempre tra microcontrollore e scheda, perché è la prima cosa che chiarisce metà dei dubbi. Il microcontrollore è il chip che esegue il programma, gestisce memoria, tempi e periferiche; la scheda Arduino è il supporto pratico che lo rende facile da usare, con USB, regolazione di tensione, pin accessibili e circuito minimo già pronto.In altre parole, il chip è il cervello operativo, mentre la board è l’ambiente in cui quel cervello può lavorare senza richiedere un progetto elettronico completo ogni volta. È per questo che una scheda come l’UNO R3, basata su ATmega328P, viene descritta come una microcontroller board: non vende solo il processore, ma tutto ciò che serve per usarlo subito, anche su una breadboard o con una batteria.
Questa distinzione conta molto quando scegli l’hardware. Se cerchi solo più velocità, non basta cambiare “Arduino” in astratto: devi capire se ti serve più memoria, più pin, più porte seriali o una connettività diversa. Da qui nasce la parte davvero pratica, cioè capire come quel chip interagisce con i sensori e con gli attuatori.
Come funziona in pratica quando colleghi sensori e attuatori
Un progetto Arduino semplice segue quasi sempre la stessa logica: leggi un input, elabori un valore, produci un output. Io la trovo molto utile perché evita di vedere il codice come una lista di comandi scollegati. Il microcontrollore, infatti, non “pensa” in modo astratto: legge stati elettrici, confronta valori e cambia le uscite.
Ingressi digitali e uscite digitali
Con gli ingressi e le uscite digitali lavori in modo binario: acceso o spento, premuto o non premuto, alto o basso. Un pulsante, per esempio, può essere letto come segnale digitale; un LED può essere acceso o spento con un’uscita digitale. È il livello più semplice, ed è anche quello in cui si capisce meglio il flusso del programma.
Letture analogiche e PWM
Quando il segnale non è solo 0 o 1, entra in gioco la conversione analogico-digitale. Su molte schede Arduino classiche, l’ADC è a 10 bit: questo significa che la lettura viene tradotta in 1024 livelli. È sufficiente per potenziometri, sensori di luce, termistori e molti altri moduli da hobby. Il PWM, invece, non genera una vera uscita analogica continua: simula una potenza variabile alternando impulsi rapidi, ed è perfetto per dimmerare un LED o regolare la velocità di un piccolo motore con il driver giusto.
Leggi anche: Display LCD con Arduino - collegamenti, I2C e problemi comuni
Seriale e debug
La porta seriale è il tuo migliore alleato quando un prototipo non fa quello che ti aspetti. In pratica ti permette di stampare valori, stati e messaggi di controllo mentre il programma gira. Io consiglio di usarla subito, anche nei progetti più piccoli, perché riduce tantissimo il tempo perso a fare supposizioni. Un sketch che mostra i valori letti è molto più utile di uno che “sembra” funzionare ma non ti dice cosa sta succedendo davvero.
Quando questa logica è chiara, scegliere la scheda giusta diventa molto più semplice, perché capisci quali limiti sono accettabili e quali no.
Quale scheda scegliere in base al progetto
Se devo orientare qualcuno nel 2026, io parto da una regola semplice: non scegliere la scheda più famosa, scegli quella che risolve il tuo caso d’uso. La documentazione Arduino mostra bene il salto tra le famiglie classiche e le revisioni più recenti: alcune board restano ottime per imparare, altre hanno più memoria, più velocità o connettività integrata.
| Scheda | Architettura e chip | Punti forti | Quando la sceglierei |
|---|---|---|---|
| UNO R3 | ATmega328P, 8 bit, 16 MHz | Semplice, diffusa, enorme quantità di esempi e compatibilità con molti vecchi progetti | Se segui corsi, tutorial storici o vuoi una base molto lineare per imparare |
| UNO R4 Minima | Renesas RA4M1, 32 bit, 48 MHz | Più memoria, più margine di calcolo, buona continuità con il formato UNO | Se vuoi una board attuale, solida e più capace senza cambiare filosofia di lavoro |
| UNO R4 WiFi | RA4M1 + modulo ESP32-S3 | Wi-Fi, Bluetooth, LED matrix 12x8, buona base per IoT e progetti connessi | Se il progetto deve comunicare, restare connesso o mostrare feedback visivo sulla scheda |
| Mega 2560 | ATmega2560, 8 bit, 16 MHz | 54 pin digitali, 16 ingressi analogici, 4 UART hardware | Se ti servono molti I/O, più periferiche seriali o una struttura più ampia del classico UNO |
La mia scelta pratica è questa: per iniziare da zero con un progetto moderno, guardo prima a UNO R4 Minima o UNO R4 WiFi. Se ho bisogno di compatibilità estrema con vecchi shield e vecchi tutorial, UNO R3 resta una strada sensata. Se invece il problema è il numero di collegamenti o di seriali, Mega 2560 è ancora una soluzione concreta. La parte importante non è collezionare board, ma evitare di usare una scheda piccola per un lavoro che chiede più respiro.
Chiarita la scelta dell’hardware, resta il tema che fa davvero inciampare i primi prototipi: i limiti elettrici e gli errori di impostazione.
Gli errori più comuni e i limiti che conviene conoscere
Qui i problemi si ripetono quasi sempre negli stessi punti, e conviene dirlo senza giri di parole. Il primo è l’alimentazione: una scheda a 5 V non va trattata come un modulo a 3,3 V, e viceversa. Se colleghi componenti con livelli logici incompatibili, puoi ottenere letture instabili o, nel peggiore dei casi, danneggiare il modulo.Il secondo errore è pensare che i pin possano alimentare qualsiasi cosa. Un microcontrollore comanda segnali, non dovrebbe pilotare direttamente carichi importanti come motori, strisce LED o relè senza uno stadio di potenza adeguato. Per quello servono transistor, MOSFET o driver dedicati. È una differenza piccola nella teoria, ma enorme nella pratica.
Un altro punto sottovalutato è la memoria. Su board più piccole, soprattutto quelle a 8 bit, un sketch con librerie pesanti, stringhe lunghe o buffer generosi può diventare fragile in fretta. L’UNO R4 ha più margine, e questo si sente quando il progetto cresce. Non basta dire “il codice funziona”: bisogna anche chiedersi se resterà stabile dopo qualche modifica.
Infine, molti principianti usano delay() ovunque. Per un esperimento va bene, ma appena vuoi leggere un pulsante, aggiornare un sensore e gestire un output nello stesso ciclo, il programma bloccante diventa un collo di bottiglia. Meglio imparare presto una logica temporale non bloccante, perché rende i progetti molto più reattivi.
Quando questi limiti sono chiari, i primi test smettono di essere casuali e diventano veri esercizi di controllo, ed è lì che i piccoli progetti iniziano a insegnare sul serio.
Tre progetti piccoli che insegnano più di una teoria lunga
Se volessi imparare bene, non partirei da un progetto “ambizioso” ma da tre esercizi molto concreti. Ognuno di essi ti fa vedere un pezzo diverso della logica del microcontrollore, senza sovraccaricarti di dettagli inutili.
| Progetto | Cosa impari | Perché vale la pena farlo |
|---|---|---|
| LED che lampeggia | Uscita digitale, tempi, struttura minima di uno sketch | Ti fa capire subito se scheda, upload e alimentazione sono corretti |
| Pulsante che controlla un LED | Ingresso digitale, pull-up, debounce | Mostra quanto sia importante leggere bene uno stato fisico prima di agire |
| Sensore analogico con output su seriale | ADC, lettura numerica, debug con il monitor seriale | Trasforma un valore reale in dati osservabili e quindi molto più facili da capire |
Da lì nasce la domanda utile: quando una scheda non basta più e conviene salire di livello?
Quando ha senso passare a una scheda diversa
Passare a un’altra board ha senso quando il progetto chiede qualcosa che il tuo microcontrollore attuale gestisce male o con troppo sforzo. I segnali più chiari sono pochi: più memoria, più porte seriali, più periferiche, maggiore velocità di calcolo, connettività integrata o una tensione di lavoro diversa. Se devi aggiungere sempre moduli esterni per ottenere funzioni base, stai probabilmente usando l’hardware sbagliato.
Per i progetti didattici e per molti hobby, la linea UNO resta ancora molto equilibrata. Se vuoi semplicità e compatibilità, UNO R3 rimane una base onesta. Se vuoi stare più sereno sul lato prestazioni e memoria, UNO R4 Minima è un salto sensato. Se invece il progetto è connesso, allora l’UNO R4 WiFi evita il classico accumulo di moduli, cavetti e complessità aggiunta.
Io mi farei guidare da una domanda sola: sto imparando elettronica o sto cercando di far funzionare un sistema reale? Nel primo caso basta poco, nel secondo il margine tecnico conta molto di più. Un buon progetto non è quello con la scheda più potente, ma quello con l’architettura giusta per il compito che deve svolgere.
Se tieni distinti chip e scheda, impari a leggere ingressi e uscite, scegli l’hardware in base al problema e rispetti i limiti elettrici, Arduino smette di essere una scatola magica e diventa uno strumento molto preciso. Per me è questa la differenza tra fare esperimenti e costruire prototipi che reggono davvero. Il passo successivo, quasi sempre, è mettere insieme un LED, un pulsante e un sensore: lì si vede subito se la base è davvero solida.
