Quando si lavora con Arduino o con un altro microcontrollore, la breadboard è il modo più rapido per passare da uno schema a un circuito vero senza saldatore. Io la considero il banco di prova più utile quando si vuole testare LED, pulsanti, sensori e moduli con il minimo attrito possibile. In queste righe trovi una spiegazione chiara di come funziona, come si legge, quali formati esistono e quando conviene lasciarla per una soluzione più solida.
I punti da tenere a mente prima di iniziare
- Una breadboard collega internamente gruppi di fori: nella parte centrale i 5 fori di una stessa sezione sono elettricamente comuni.
- La fessura centrale separa i due lati e permette di montare molti componenti senza cortocircuitarli.
- I binari laterali servono a distribuire alimentazione e massa lungo tutto il circuito.
- I formati più comuni sono mini da circa 170 tie points, half-size da 400 e full-size da 830.
- È perfetta per prototipi e debug, meno per montaggi definitivi o installazioni soggette a vibrazioni.
Come è fatta una breadboard e perché funziona
Una breadboard, detta anche basetta sperimentale senza saldatura, non è una tavoletta piena di fori indipendenti. Sotto la plastica ci sono clip metalliche che uniscono tra loro contatti precisi, così un filo o il piedino di un componente resta fermo e, allo stesso tempo, fa parte di una connessione elettrica ben definita.Nella parte centrale, i fori sono organizzati in sezioni da 5 punti collegati tra loro. La fessura in mezzo separa i due lati e serve proprio a evitare che i pin di un componente finiscano sullo stesso nodo per errore. Sui bordi, invece, trovi i binari di alimentazione, che distribuiscono VCC e GND in modo ordinato lungo tutto il circuito.
Il dettaglio che cambia il modo in cui la usi è questo: non devi pensare a ogni foro come a un punto autonomo, ma a gruppi di contatto. Se capisci questa logica, metà del lavoro è già fatta. Da qui la domanda utile non è solo come funziona, ma perché è così comoda quando si prototipa con Arduino.
Perché con Arduino è quasi sempre il primo passo

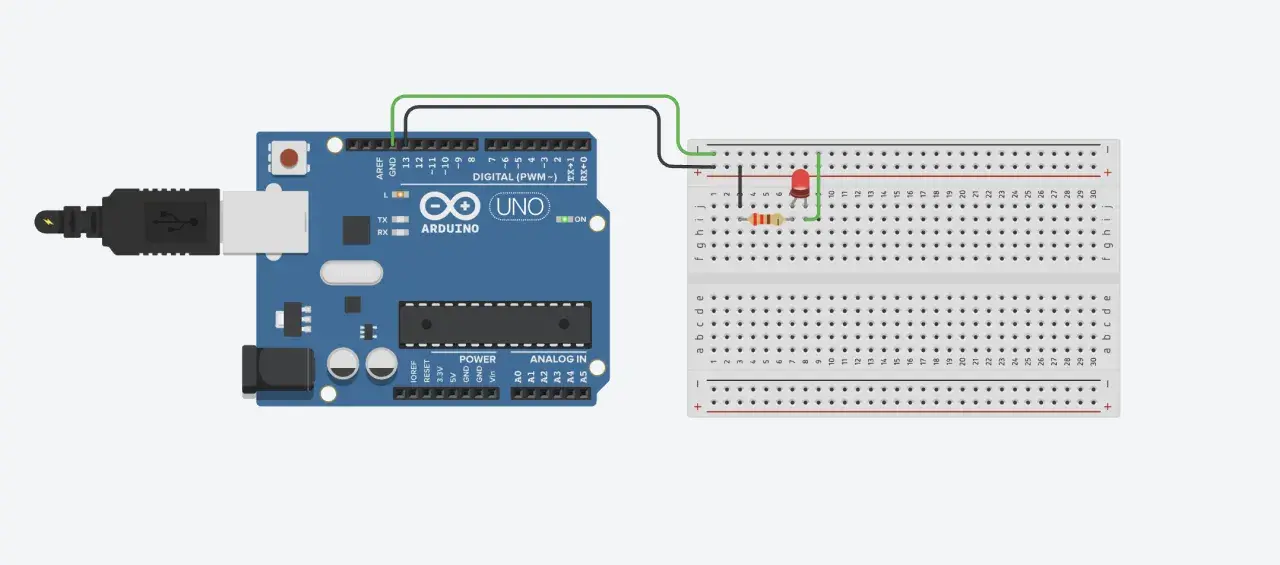

Con Arduino la breadboard diventa subito pratica perché lascia spazio agli errori, e negli esperimenti gli errori arrivano sempre. Un LED che non si accende, un sensore collegato al contrario o un pulsante che genera letture instabili si risolvono molto più in fretta quando il circuito si può modificare in pochi secondi, senza dissaldare niente.

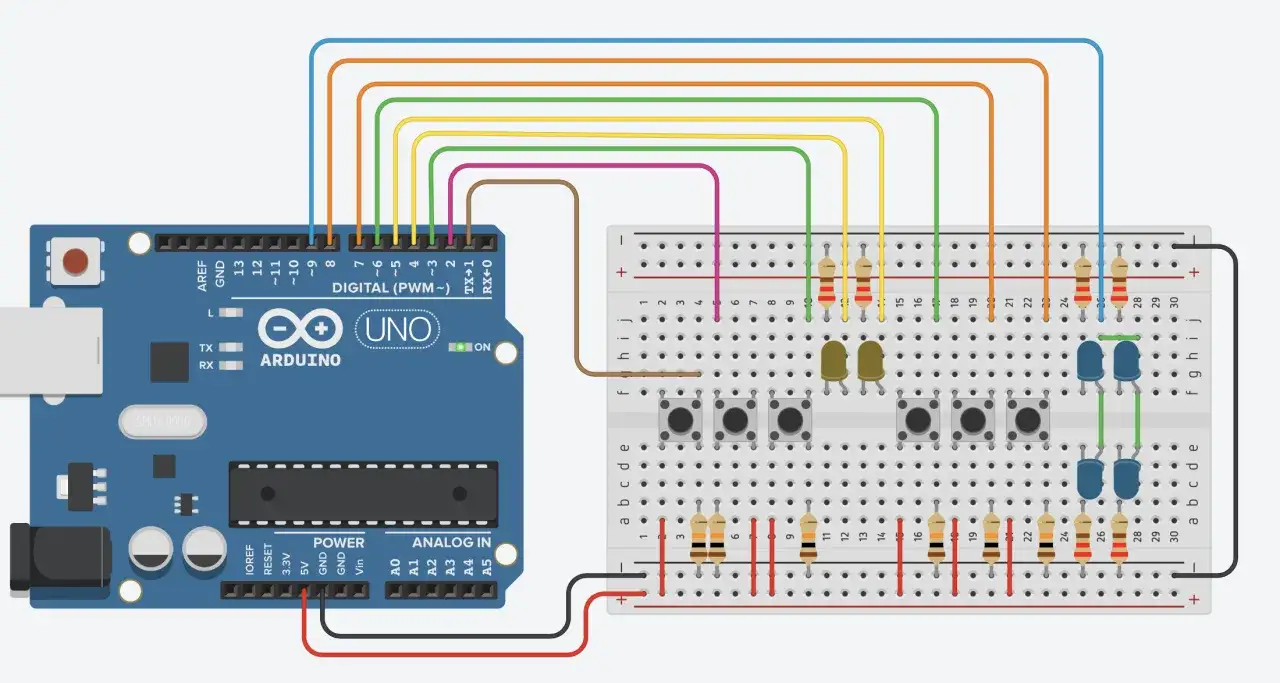

Il flusso di lavoro che uso più spesso è semplice:
- porto 5V e GND dall’Arduino ai binari laterali;
- posiziono il componente principale a cavallo della fessura centrale;
- collego il pin di segnale alla fila giusta con un jumper;
- aggiungo la resistenza dove serve, per esempio in serie a un LED o come pull-up/pull-down per evitare ingressi flottanti.
È questo il motivo per cui la breadboard resta centrale nei progetti didattici e nei prototipi: ti permette di verificare il comportamento del circuito prima di renderlo permanente. Una volta chiaro il flusso, il passo successivo è leggerla senza confondere righe, colonne e alimentazioni.
Come si legge senza sbagliare collegamenti
La parte più utile, soprattutto all’inizio, è imparare a leggere la geometria della basetta invece di guardarla come un blocco di plastica con tanti fori. Le lettere e i numeri stampati sopra non hanno un significato elettrico: servono solo a orientarti quando segui uno schema o un tutorial. Io la tratto sempre come una mappa dei contatti, non come una griglia decorativa.
- I fori di una stessa sezione centrale sono collegati tra loro.
- I due lati della fessura centrale sono separati.
- I binari laterali corrono lungo i bordi e portano alimentazione e massa.
- Su alcuni modelli i binari sono interrotti a metà, quindi non do mai per scontato che tutta la striscia sia continua.
- Se ho un dubbio, uso il multimetro in modalità continuità prima di alimentare il circuito.
Questa abitudine evita una quantità sorprendente di problemi, perché molti falsi guasti non dipendono dai componenti ma da una lettura sbagliata dei contatti. Quando la lettura diventa naturale, scegliere il formato giusto per il progetto è molto più facile.
Quale formato scegliere per il tuo progetto
Non tutte le breadboard servono allo stesso scopo. I valori possono cambiare un po’ da marca a marca, ma i tagli che si incontrano più spesso sono questi. Per me la scelta dipende soprattutto da quanto vuoi restare agile sul banco e da quanta elettronica devi ospitare.
| Formato | Tie points | Quando lo sceglierei | Limite pratico |
|---|---|---|---|
| Mini | Circa 170 | Microprogetti, test veloci, singolo sensore o circuito molto semplice | Si riempie in fretta e lascia poco margine per il cablaggio |
| Half-size | Circa 400 | Kit Arduino, LED, pulsanti, piccoli moduli e primi progetti seri | È il miglior compromesso, ma può diventare stretta se aggiungi molti componenti |
| Full-size | Circa 830 | Prototipi più grandi, debug ordinato, più moduli collegati insieme | Ingombra di più sul banco e non serve sempre per i circuiti piccoli |
Se stai iniziando con Arduino, la half-size è spesso la scelta più sensata: abbastanza spazio per non lavorare ammassato, ma non così grande da diventare dispersiva. Quando però il progetto cresce, un formato più ampio evita salti continui da una basetta all’altra. E a quel punto conviene anche sapere quali errori fanno perdere più tempo del dovuto.
Gli errori che fanno perdere ore
Nei primi montaggi gli errori più comuni sono quasi sempre di lettura, non di elettronica. Io ne vedo sempre gli stessi e, quasi sempre, bastano pochi minuti per evitarli se li si riconosce subito.
- Mettere entrambi i pin di un componente nella stessa sezione, creando un collegamento involontario o un corto.
- Confondere fila e colonna quando si segue uno schema o si copia un tutorial.
- Dare per scontato che i binari laterali siano tutti continui, quando in alcuni modelli sono interrotti a metà.
- Alimentare carichi troppo esigenti, come motori o moduli molto energivori, direttamente dalla breadboard.
- Usare jumper troppo lunghi o troppo rigidi, che rendono il circuito confuso e più facile da toccare per sbaglio.
Il rimedio non è la precisione maniacale, ma un metodo ordinato: prima alimentazione, poi componente principale, infine segnali e dettagli. Quando il circuito non si comporta come previsto, controllo sempre prima continuità e polarità. Se questa routine diventa automatica, la breadboard smette di essere una fonte di frustrazione e torna a essere un alleato.
Quando conviene passare a una basetta saldata
La breadboard è eccellente per prototipare, ma non è fatta per diventare la versione finale di un progetto. Se il circuito deve restare acceso a lungo, stare in una scatola, resistere a urti o vibrazioni, oppure non cambiare più ogni mezz’ora, io passerei a una basetta millefori o a una scheda a circuito stampato. Il vantaggio è immediato: connessioni più stabili, cablaggio più pulito e meno sorprese nel tempo.
- Se il prototipo funziona da giorni senza modifiche, è un buon segnale per fare il salto.
- Se un cavo spostato di poco cambia il comportamento del circuito, sei ancora in piena fase di test.
- Se devi consegnare, mostrare o trasportare il progetto, una soluzione saldata è quasi sempre più robusta.
In pratica la breadboard non serve a finire un circuito, ma a trovare in fretta la versione che vale la pena finire. Per chi lavora con Arduino e microcontrollori resta uno strumento semplice, economico e ancora molto difficile da sostituire quando l’obiettivo è capire, correggere e riprovare senza perdere tempo.
