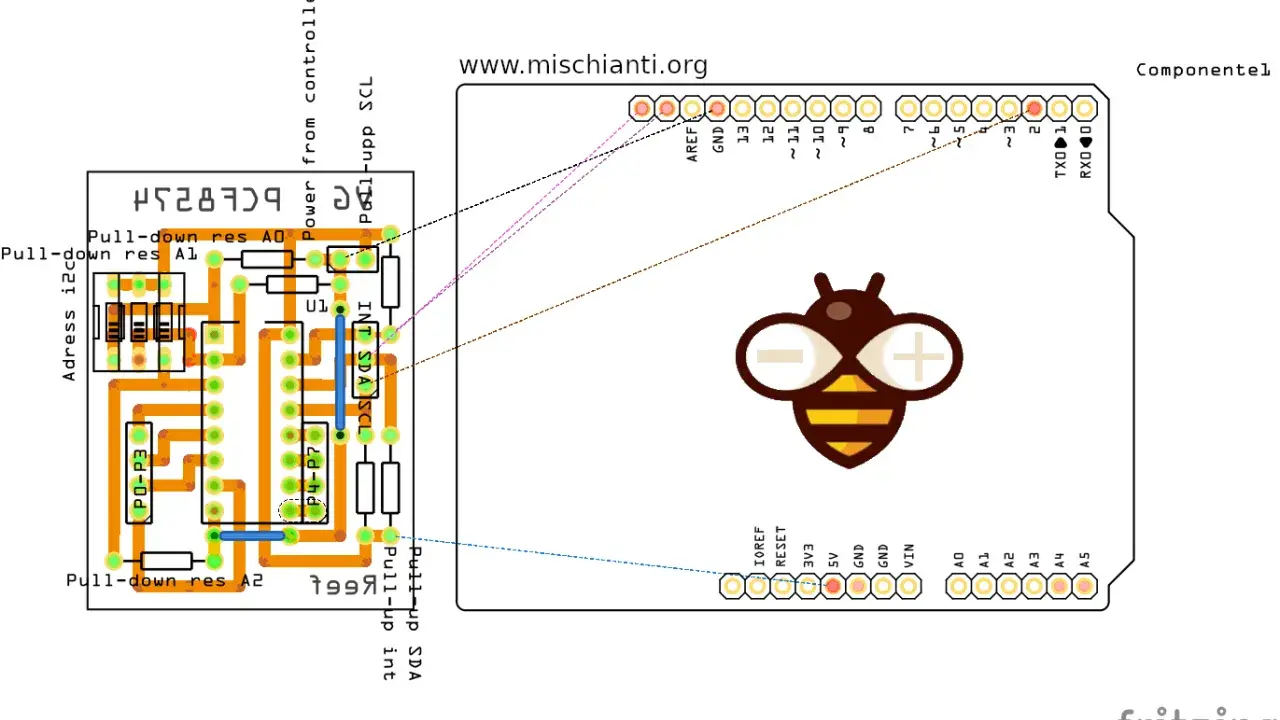

Schema di collegamento Fritzing Arduino con componenti per comunicazione I2C, inclusi resistori pull-up e pull-down.

Scritto da

Giobbe Ferrara

Pubblicato il

18 giu 2026

Indice

Fritzing è utile quando un progetto con Arduino passa dalla fase “funziona sulla breadboard” alla fase “si capisce davvero”. In pratica aiuta a tenere insieme montaggio, schema elettrico e layout della scheda, così da ridurre errori, fraintendimenti e passaggi fatti di fretta. Qui trovi una guida concreta: quando conviene usarlo, come impostare il lavoro, dove si ferma e quali alternative hanno più senso nei casi più complessi.

Le informazioni essenziali da tenere a mente prima di iniziare

  • Fritzing serve soprattutto a documentare e progettare, non a sostituire il test del codice Arduino.
  • Il flusso corretto passa da breadboard a schema elettrico e, se serve, a PCB.
  • Funziona bene con LED, pulsanti, sensori semplici, moduli I2C e piccoli shield.
  • La release ufficiale più recente è 1.0.7; il download compilato è proposto a 12 $.
  • Se ti serve simulazione del firmware o debug logico, conviene affiancare un altro strumento.

Quando Fritzing conviene davvero nei progetti Arduino

Io lo considero molto utile quando il circuito deve essere capito da altri o da me stesso dopo qualche settimana. Nei progetti con microcontrollori succede spesso: un LED, un pulsante, un sensore, un modulo I2C, un alimentatore esterno, e in poco tempo la breadboard diventa difficile da leggere a colpo d’occhio.

In questi casi Fritzing rende bene in tre scenari precisi: documentazione visiva, didattica e passaggio al PCB. Se devi spiegare un cablaggio a un collega o a uno studente, la vista breadboard è immediata. Se devi consegnare un progetto pulito, lo schema elettrico mette ordine. Se vuoi una piccola scheda personalizzata, la vista PCB chiude il cerchio.

Il vantaggio vero non è estetico. È che ti costringe a ragionare in modo più disciplinato: dove entra l’alimentazione, quali pin usi, quali connessioni sono davvero necessarie e quali sono solo un trucco temporaneo da prototipo. Da qui si capisce anche il suo limite, e conviene guardarlo subito in modo pratico.

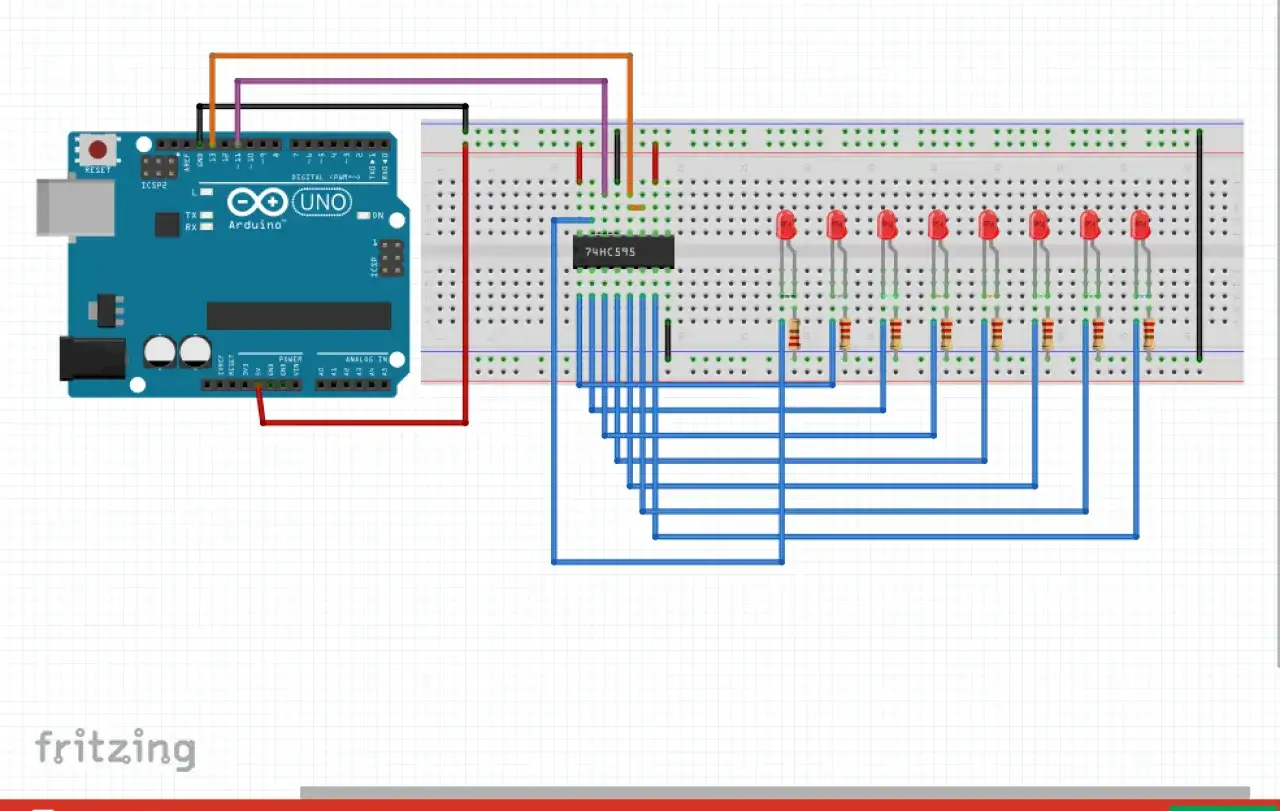

Schema Fritzing con Arduino UNO, breadboard, chip 74HC595 e 8 LED rossi collegati tramite resistori.

Come leggere breadboard, schema e pcb senza confonderli

Fritzing funziona bene quando tratti le sue tre viste come tre livelli della stessa idea, non come tre disegni separati. La breadboard racconta il montaggio fisico, lo schema racconta la logica elettrica e il PCB racconta la realizzazione finale.

Vista A cosa serve Quando la uso io Limite principale
Breadboard Mostra il cablaggio reale, pin per pin Quando sto assemblando o spiegando il prototipo Diventa confusa se il circuito cresce troppo
Schema elettrico Mostra le connessioni logiche tra i componenti Quando devo verificare che il circuito abbia senso È meno intuitivo per chi ragiona solo in termini di fili fisici
PCB Definisce il layout della scheda da produrre Quando voglio trasformare il prototipo in una scheda reale Richiede più attenzione su footprint, tracce e spaziature

Questa distinzione sembra teorica, ma in pratica evita parecchi errori. Se qualcosa funziona sulla breadboard ma non torna nello schema, quasi sempre il problema è che sto guardando il progetto con due logiche diverse. Quando invece allinei i tre livelli, il file diventa leggibile anche per chi non ha seguito la fase iniziale.

La regola che uso più spesso è semplice: breadboard per costruire, schema per verificare, PCB per produrre. Se la usi così, Fritzing smette di essere un semplice disegnatore e diventa uno strumento di progetto.

Il flusso di lavoro che uso per passare dal prototipo alla scheda

Inizio sempre dal circuito minimo funzionante. Se sto lavorando su un Arduino Uno o Nano, disegno solo i collegamenti che servono davvero: alimentazione, massa comune, segnali essenziali e, quando serve, una protezione basilare come una resistenza in serie per un LED o un pull-up da 10 kΩ per un ingresso digitale.

  1. Creo il prototipo sulla breadboard e verifico che i pin siano quelli giusti.
  2. Passo allo schema elettrico e controllo che ogni connessione abbia un senso logico.
  3. Aggiungo solo i componenti necessari alla stabilità: per esempio un condensatore da 100 nF vicino a un modulo sensore o un partitore quando il livello logico lo richiede.
  4. Rendo il layout più pulito possibile, evitando incroci inutili e tenendo i collegamenti brevi.
  5. Esporto immagine, PDF o Gerber quando mi serve condividere il progetto o mandarlo a fabbricazione.

Un dettaglio che aiuta molto è partire dal progetto come se dovessi spiegarlo a un’altra persona. Se un collegamento non lo sapresti giustificare a voce, spesso è un segnale che va ripensato. Questo approccio è banale solo in apparenza: fa risparmiare tempo quando il file cresce.

Per i progetti Arduino semplici, questa sequenza è più che sufficiente. Quando il circuito diventa più articolato, però, emergono i limiti del tool e conviene conoscerli prima di investire ore sul layout.

Gli errori che fanno perdere più tempo del previsto

Il problema più comune è trattare Fritzing come un simulatore completo. Non lo è. Anche se esiste una componente di simulazione, non va confusa con la verifica del firmware: non sostituisce l’IDE Arduino, non esegue lo sketch e non ti dice se la logica del programma funzionerà davvero sul microcontrollore.

Errore tipico Effetto pratico Correzione utile
Usare lo schema solo come immagine decorativa Connessioni poco chiare e difficili da controllare Ricostruire i pin uno a uno e verificare alimentazione e massa
Lasciare valori generici nei componenti Progetto poco affidabile o difficile da replicare Annotare i valori reali, per esempio 220-330 Ω per un LED e 10 kΩ per un pull-up tipico
Riempire il PCB di incroci e svolazzi Tracce difficili da produrre e da leggere Semplificare il posizionamento prima di tracciare
Usare parti non corrispondenti al componente reale Footprint sbagliato e scheda inutilizzabile Controllare sempre package, pinout e dimensioni prima dell’export

Io diffido anche dei progetti troppo “puliti” solo in apparenza. Se un modulo è poco comune, se il pinout non è standard o se manca la parte giusta nella libreria, conviene fermarsi e verificare. In questi casi il tempo speso a controllare prima vale molto più della fretta di chiudere il layout.

Ed è proprio qui che nasce la domanda successiva: quando Fritzing basta da solo e quando invece è più sensato affiancarlo ad altro?

Quando affiancarlo o sostituirlo con altro software

Per me la linea è abbastanza netta. Se sto facendo un progetto didattico, un prototipo semplice o una scheda piccola per uso personale, Fritzing è spesso sufficiente. Se invece sto progettando una scheda destinata a essere ripetuta, documentata da più persone o rivista in modo rigoroso, allora inizio a guardare strumenti più solidi per la parte elettrica e di produzione.

Strumento Meglio per Limite principale
Fritzing Documentazione visiva, prototipi, piccoli PCB Non è il migliore per progetti grandi o workflow professionali complessi
Tinkercad Circuits Verifica rapida e simulazione didattica di basi Arduino È meno forte sulla documentazione e sul passaggio a PCB
KiCad Progettazione elettrica più rigorosa e produzione più seria Richiede più disciplina e ha una curva di apprendimento più alta

La scelta pratica, quindi, non è quale software sia “il migliore” in assoluto, ma quale mi fa arrivare al risultato con meno attrito. Se devo spiegare un circuito Arduino o preparare una piccola scheda personalizzata, resto volentieri in Fritzing. Se devo fare un lavoro più robusto, preferisco spostare il peso del progetto su un ambiente più tecnico.

Questa distinzione è importante perché evita aspettative sbagliate: Fritzing è forte nel rendere comprensibile un circuito, non nel sostituire l’intero processo di validazione. Tenendo a mente questo confine, il suo valore cresce parecchio.

Il modo più utile di usarlo senza aspettative sbagliate

Se dovessi riassumere il mio approccio, direi questo: uso Fritzing come ponte tra l’idea e il progetto leggibile. Mi serve per ordinare i collegamenti, spiegare il circuito, preparare una base visuale pulita e, quando ha senso, arrivare a un piccolo PCB.

La release ufficiale più recente è 1.0.7, disponibile per Windows, macOS e Linux, e il binario compilato è proposto a 12 $ sul sito ufficiale. Questo dettaglio conta meno della funzione reale del software, ma aiuta a capire che il progetto è ancora attivo e aggiornato.

Se lavori con Arduino, il mio consiglio pratico è semplice: usa Fritzing per documentare bene ciò che hai già verificato sul banco, non per immaginare che il software faccia il lavoro di test al posto tuo. Quando lo tratti così, diventa uno strumento concreto, veloce e molto più utile di quanto sembri al primo sguardo.

Domande frequenti

Conviene soprattutto quando il circuito deve essere capito da altri o rivisto dopo un po' di tempo. L'articolo lo indica come utile per documentazione visiva, didattica e passaggio a un piccolo PCB, soprattutto con LED, pulsanti, sensori semplici, moduli I2C e piccoli shield. Non sostituisce però il test del codice Arduino.

Si parte dal circuito minimo funzionante sulla breadboard, si verifica che i pin siano corretti, poi si passa allo schema elettrico per controllare la logica delle connessioni. Dopo si aggiungono solo i componenti necessari alla stabilità, come un condensatore da 100 nF o un pull-up da 10 kΩ, e infine si pulisce il layout PCB prima di esportare immagine, PDF o Gerber.

I più comuni sono usarlo come simulatore completo, lasciare valori generici nei componenti, riempire il PCB di incroci inutili e scegliere parti che non corrispondono al componente reale. Nell'articolo si richiama anche l'importanza di controllare footprint, pinout e dimensioni prima dell'export.

Tinkercad Circuits ha più senso per una verifica rapida e per la simulazione didattica delle basi di Arduino, mentre KiCad è più adatto quando serve una progettazione elettrica più rigorosa e una produzione più seria. Fritzing resta la scelta più comoda per documentazione visiva, prototipi e piccoli PCB.
