La base di un orologio con Arduino è un RTC preciso, un display leggibile e un cablaggio pulito
- Arduino da solo non basta per tenere l’ora con continuità: serve un modulo RTC.
- Per un arduino clock stabile, il DS3231 è la scelta più sensata.
- Su Uno e Nano, il bus I2C usa di norma A4 e A5; su Mega cambiano i pin.
- delay(1000) non è una strategia affidabile per un orologio che deve restare preciso a lungo.
- Il display decide leggibilità, consumi e carattere del progetto.
Perché un orologio con Arduino non vive senza un RTC
Il primo errore che vedo spesso è semplice: si prova a far contare il tempo al microcontrollore da solo. Funziona per una demo breve, ma non per un oggetto che deve mostrare minuti e secondi in modo credibile per giorni o settimane. Il problema non è solo la precisione dell’oscillatore interno: basta una variazione di alimentazione, un reset o un programma scritto male per perdere il riferimento.
Io ragiono così: Arduino deve gestire interfaccia, pulsanti, display e magari allarmi; il tempo vero lo conserva un modulo RTC. In pratica, il microcontrollore legge l’ora già pronta e la mostra, senza inventarsela. È questo il passaggio che trasforma una prova da banco in un progetto affidabile.
Se vuoi un orologio da scrivania, una sveglia digitale o un pannello informativo, questa distinzione è fondamentale. Ed è proprio qui che entra in gioco la scelta del modulo RTC, perché da quella dipende gran parte della qualità del progetto.
Il modulo RTC che fa davvero la differenza
Fra le soluzioni più comuni, il DS3231 resta quello che io sceglierei per primo. Ha un oscillatore compensato in temperatura e una batteria di backup, quindi continua a tenere il tempo anche quando stacchi l’alimentazione principale. In un progetto hobby la differenza si vede subito: meno correzioni, meno drift e meno sorprese dopo qualche giorno di utilizzo.
| Soluzione | Punti forti | Limiti | Quando la scelgo |
|---|---|---|---|
| DS3231 | Molto stabile, backup a batteria, semplice da usare | Costa un po’ più del minimo indispensabile | Quasi sempre, se voglio un orologio serio |
| DS1307 | Economico e molto diffuso | Meno preciso del DS3231 | Quando il budget conta più della precisione |
| NTP via Wi-Fi | Ora sincronizzata in rete, ottima se la connessione è stabile | Dipende dalla rete e dalla scheda connessa | Su ESP32 o board simili, se posso contare su Internet |
Per una build classica con Uno o Nano, io considero il DS3231 il punto di equilibrio migliore tra semplicità e affidabilità. Se invece stai lavorando con una scheda dotata di Wi-Fi, puoi aggiungere anche la sincronizzazione NTP: utile per correggere l’orario all’avvio o una volta al giorno, ma non dovrebbe sostituire del tutto il backup locale. Una volta scelto l’RTC, il passaggio successivo è semplice solo in apparenza: cablare bene il bus I2C e non confondere i pin.

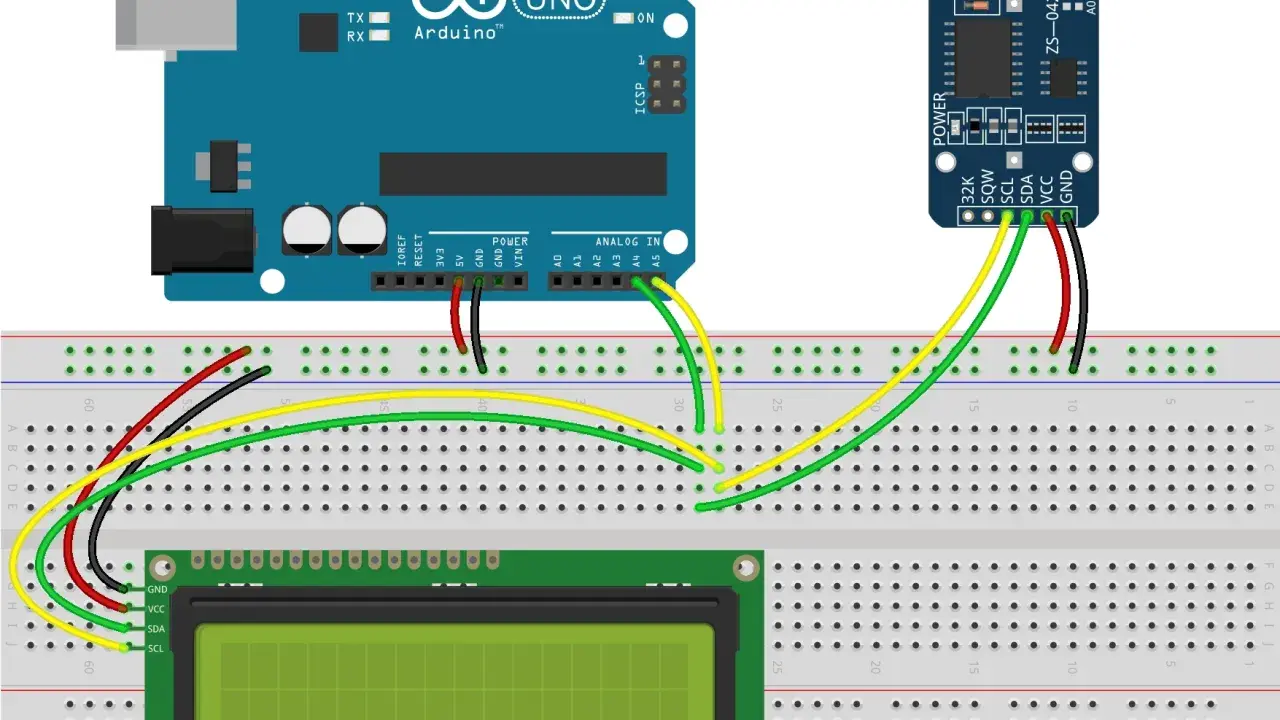

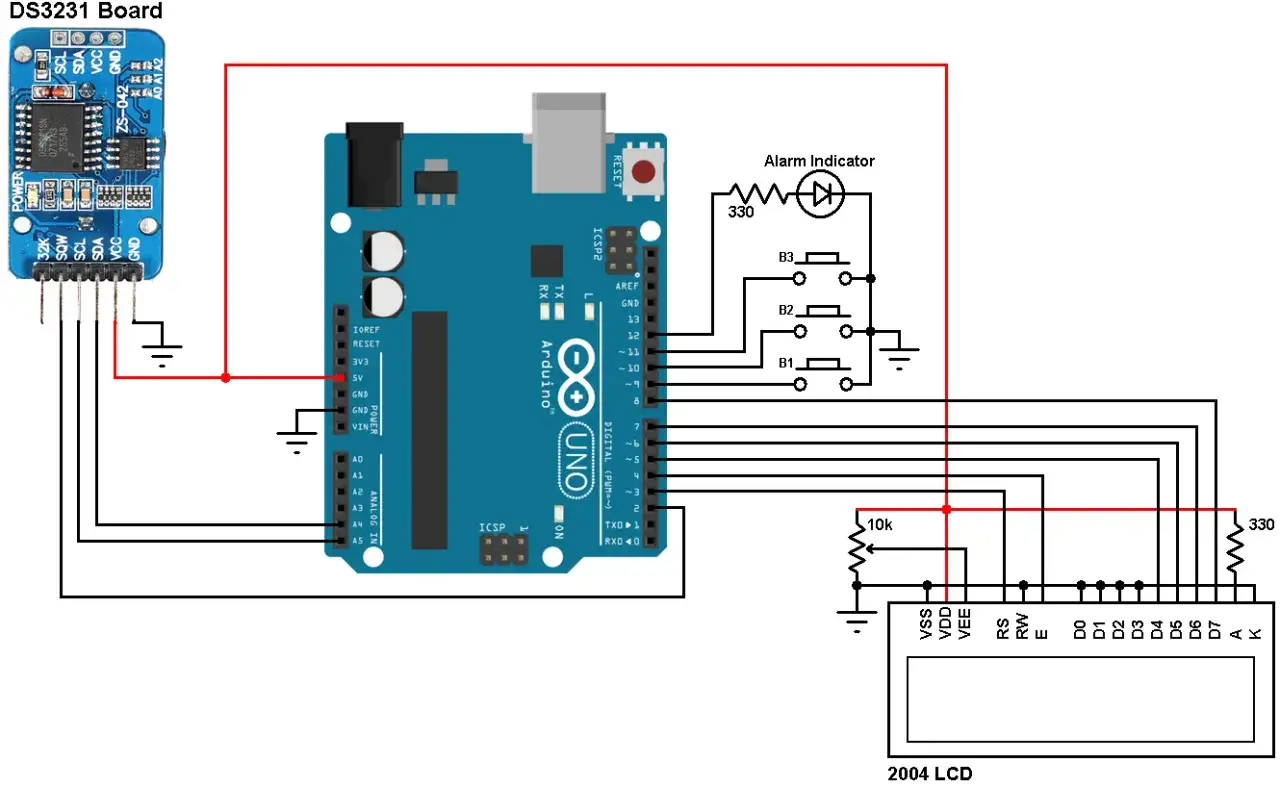

Schema essenziale e collegamenti da non sbagliare
La parte elettrica di un orologio con Arduino è più lineare di quanto sembri, ma va fatta con ordine. Il bus I2C usa due linee, SDA e SCL, e spesso sullo stesso bus convivono RTC e display. Questo è comodo perché riduce i fili, ma richiede attenzione agli indirizzi e alla qualità del cablaggio.
| Scheda | SDA | SCL | Nota pratica |
|---|---|---|---|
| Uno / Nano | A4 | A5 | È la combinazione più comune per i progetti hobby |
| Mega | 20 | 21 | Non usare i pin dell’Uno per abitudine |
| ESP32 | spesso 21 | spesso 22 | Dipende dalla board e dal firmware, quindi conviene controllare la mappatura |
Oltre a SDA e SCL, servono VCC e GND, e basta. Su molti moduli pronti i resistori di pull-up sono già montati, quindi il montaggio resta pulito. Se aggiungi un LCD I2C o un OLED I2C, li colleghi in parallelo sullo stesso bus: la condizione vera è che gli indirizzi non vadano in conflitto.
Io consiglio anche due regole pratiche che fanno la differenza: cavi corti e alimentazione ordinata. Il bus I2C non ama le tratte lunghe, e molti problemi che sembrano “di codice” sono in realtà disturbi o masse fatte male. A questo punto il codice serve più a leggere e formattare i dati che a fare calcoli complessi.Il codice minimo che basta davvero
Per un orologio ben fatto, il codice deve essere essenziale. Non deve creare il tempo, deve leggerlo. La base più pulita è inizializzare il bus I2C, avviare l’RTC, impostare l’ora solo se il modulo ha perso alimentazione e poi leggere data e ora a intervalli regolari. Qui la combinazione Wire + RTClib resta la strada più diretta.
#include
#include
RTC_DS3231 rtc;
void setup() {
Wire.begin();
rtc.begin();
if (rtc.lostPower()) {
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
}
void loop() {
DateTime now = rtc.now();
// Qui converto ore, minuti e secondi per il display
// e aggiorno la schermata una volta al secondo.
delay(1000);
} La parte interessante non è la sintassi, ma la logica. rtc.lostPower() evita che l’ora venga riscritta a ogni riavvio, mentre __DATE__ e __TIME__ ti danno un punto di partenza utile quando imposti il modulo per la prima volta. Io, però, non userei mai il compilato come orario definitivo: è una base iniziale, non una sincronizzazione vera.
Un altro dettaglio importante: non affidarti a delay(1000) come se fosse un cronometro perfetto. Per un progetto breve può andare, ma per un orologio lasciato acceso a lungo è una scorciatoia fragile. Se vuoi qualcosa di più robusto, leggi l’RTC a ogni ciclo e aggiorna il display solo quando cambiano i secondi. Quando il tempo è stabile sul display, il risultato finale cambia molto in base al tipo di visualizzazione che scegli.
Display e formato dell’ora cambiano il carattere del progetto
Qui entra in gioco il lato più creativo del progetto, ma anche quello più concreto. Un display non serve solo a mostrare l’ora: decide quanto si legge da lontano, quanto consuma il sistema e che impressione lascia l’oggetto finito. Io ragiono sempre in base all’uso reale, non solo all’effetto scenico.
| Display | Vantaggi | Limiti | Ideale per |
|---|---|---|---|
| LCD 16x2 I2C | Economico, semplice, molto diffuso | Meno elegante, caratteri limitati | Progetti didattici e clock funzionali |
| OLED I2C | Contrasto alto, formato compatto, grafica pulita | Area visibile ridotta rispetto a un display più grande | Orologi da scrivania moderni |
| 7 segmenti con driver | Leggibilità immediata, look classico da sveglia digitale | Più cablaggio o più componenti dedicati | Orologi visibili da distanza |
| E-ink | Consumi molto bassi, aspetto raffinato | Aggiornamento lento, meno adatto ai secondi in tempo reale | Clock informativi o a basso consumo |
Se devo scegliere in fretta, io prendo spesso un OLED per un progetto compatto e i 7 segmenti quando voglio una lettura immediata da un’altra stanza. Il 16x2 resta validissimo se cerco una soluzione economica e didattica. L’e-ink, invece, ha senso solo se l’aggiornamento continuo non è la priorità: è bello, ma non è nato per inseguire i secondi in modo aggressivo. Prima di chiudere il progetto, vale la pena guardare agli errori più comuni, perché sono quelli che fanno perdere più tempo.
Gli errori che rovinano un progetto altrimenti facile
Il primo sbaglio è affidarsi al tempo software e ignorare l’RTC. Il secondo è dimenticare la batteria di backup, convinti che l’alimentazione principale non cadrà mai. Il terzo è sottovalutare il cablaggio: un orologio che lampeggia, perde letture o si blocca spesso non ha un difetto “misterioso”, ha semplicemente una connessione debole o una massa rumorosa.
- Usare solo millis() per contare le ore: dopo circa 49,7 giorni arriva anche il limite dell’overflow, e il drift resta comunque un problema.
- Riscrivere l’ora ad ogni avvio: così perdi il vantaggio dell’RTC e introduci errori inutili.
- Confondere gli indirizzi I2C: alcuni moduli condividono valori simili e il bus può diventare instabile.
- Tirare cavi troppo lunghi: l’I2C non ama tratte improvvisate, soprattutto in un box chiuso o vicino a alimentatori rumorosi.
- Ignorare l’alimentazione: display, buzzer e backlight assorbono più di quanto sembri, e un regolatore scarso si vede subito.
Io aggiungo sempre un controllo in più quando il clock deve restare acceso a lungo: verifico che il modulo RTC abbia davvero preso l’ora corretta dopo il primo avvio e che il display non venga aggiornato in modo aggressivo. Se poi vuoi trasformarlo in un oggetto davvero utile, ci sono poche funzioni extra che fanno una grande differenza.
Quando conviene aggiungere sveglia, sincronizzazione e funzioni extra
Il passo successivo non è riempire il progetto di effetti. Le estensioni davvero utili sono poche, ma ben scelte. Io metterei per prime una sveglia con buzzer, una regolazione della luminosità e, se la scheda lo consente, una sincronizzazione periodica con NTP. Sono funzioni che migliorano l’uso quotidiano senza complicare troppo il firmware.
Se usi una board con Wi-Fi, la sincronizzazione online è molto comoda all’avvio o una volta al giorno. Se invece resti su Uno o Nano, la soluzione più elegante è affidarti a un buon RTC e salvare le impostazioni importanti in memoria non volatile. Anche un piccolo pulsante per correggere ora e data manualmente resta una scelta sensata, soprattutto in un progetto da tenere sulla scrivania o in camera.
Alla fine, l’idea migliore è questa: prima rendi stabile l’ora, poi rendi chiara la lettura, infine aggiungi una sola funzione che ti serva davvero. È così che un semplice orologio con Arduino smette di sembrare un esercizio e diventa un progetto che vale la pena tenere acceso ogni giorno.
