Sensore IR su Arduino - guida pratica alla scelta e alla taratura

Un sensore a infrarossi su Arduino non è un componente unico e universale: a seconda del modello può servire a leggere una linea nera, rilevare un ostacolo molto vicino o decodificare i comandi di un telecomando. La differenza non è teorica, perché cambia il cablaggio, la distanza utile e perfino il tipo di segnale che il microcontrollore deve leggere. Qui trovi una guida pratica per scegliere il modulo giusto, collegarlo senza errori e tararlo in modo affidabile.

Che cosa rileva davvero un sensore a infrarossi

Quando parlo di sensore IR per Arduino, io distinguo subito tre casi. Il primo è il sensore riflettivo, usato per vedere quanto infrarosso torna indietro da una superficie: è il caso tipico dei moduli per line follower, encoder e piccoli rilevamenti di prossimità. Il secondo è il ricevitore per telecomandi, che non “vede” un ostacolo ma decodifica un segnale modulato. Il terzo è la famiglia dei sensori termici, che misurano temperatura senza contatto e sono utili, ma appartengono a una categoria diversa rispetto ai moduli da robot hobby.

Il caso più comune, quello che spesso si intende quando si cerca un sensore IR da usare con Arduino, è il modulo riflettente. Un esempio concreto è il TCRT5000: integra emettitore e fototransistor, lavora con un picco di emissione intorno a 950 nm e ha un intervallo operativo molto corto, con distanza di picco intorno a 2,5 mm e range utile circa da 0,2 a 15 mm. È perfetto se vuoi leggere una superficie vicina, ma sarebbe un errore aspettarsi distanze da “radar”.

I ricevitori per telecomandi seguono una logica diversa: hanno un filtro IR, uno stadio di preamplificazione e un’uscita già demodulata, così il microcontrollore può leggere il segnale direttamente. Qui conta molto la portante, di solito 36 o 38 kHz, e conta anche il controllo automatico del guadagno, cioè l’AGC, che aiuta a resistere a lampade, monitor e rumore ambientale. Se però ti serve sapere se un oggetto è vicino, questo non è il componente giusto.

Capito il tipo di sensore, il passo successivo è collegarlo in modo corretto e capire quale uscita conviene leggere davvero su Arduino.

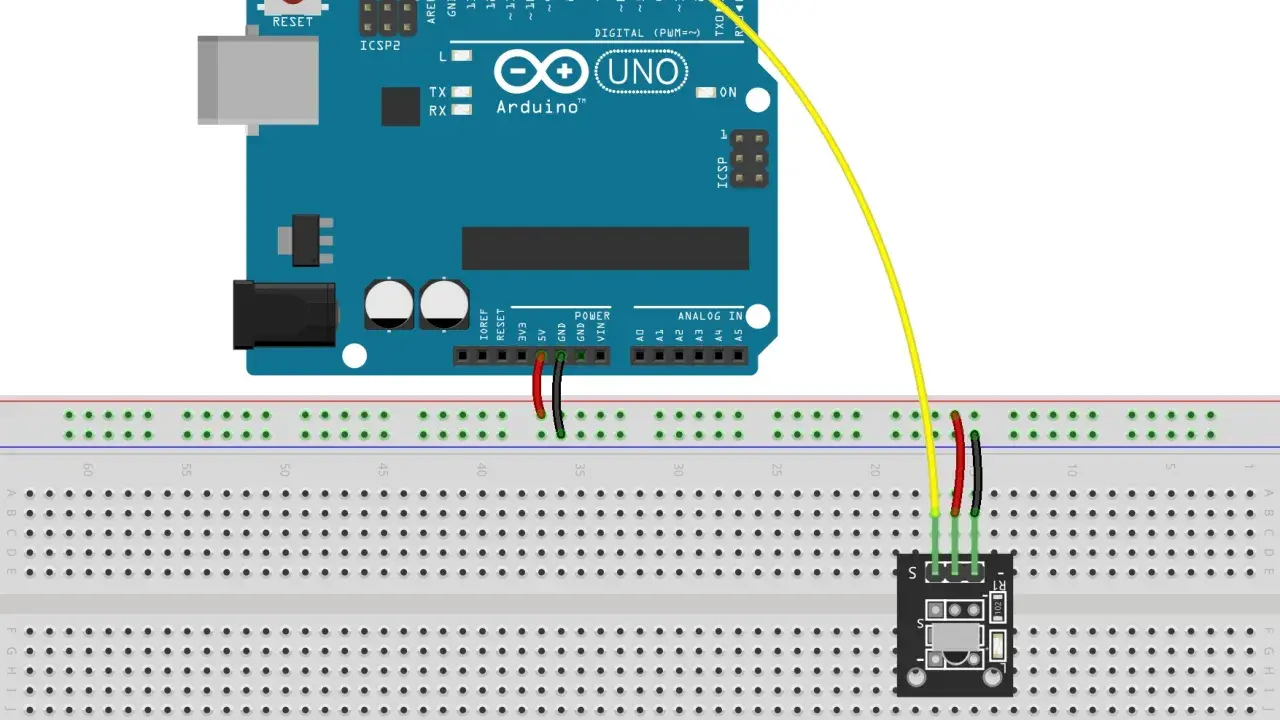

Come collegarlo ad Arduino senza forzare il cablaggio

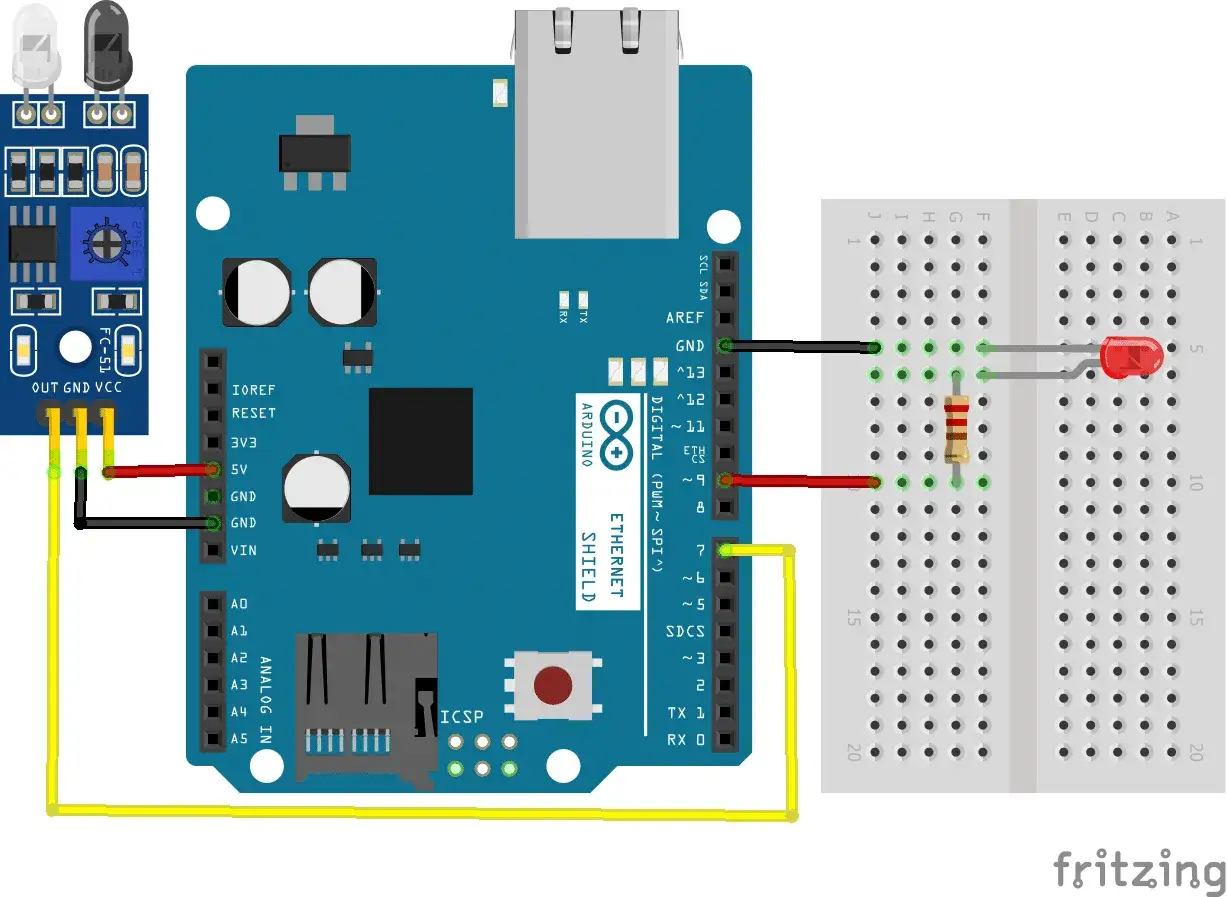

Nei moduli da hobby più diffusi trovi spesso tre o quattro collegamenti: VCC, GND e una uscita OUT, talvolta affiancata da un’uscita analogica separata. Il primo controllo che faccio è sempre banalissimo: tensione corretta del modulo, massa comune con Arduino e pin di lettura scelto in base al tipo di segnale. Forzare un sensore analogico dentro una logica tutta digitale, o il contrario, è uno dei motivi più comuni per cui il progetto sembra “rotto” quando in realtà è solo impostato male.

const byte irPin = 2;
const byte ledPin = 13;

void setup() {
  pinMode(irPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int stato = digitalRead(irPin);

  // Molti moduli IR economici attivano l'uscita con LOW
  digitalWrite(ledPin, stato == LOW ? HIGH : LOW);

  Serial.println(stato);
  delay(50);
}

Se invece leggi un’uscita analogica, su un Arduino Uno classico il valore arriva da 0 a 1023. Su molte schede più recenti la risoluzione può cambiare, e in quel caso ha senso usare la funzione che regola la profondità di lettura analogica invece di dare per scontato il vecchio intervallo. In pratica, io guardo prima il valore grezzo sul Serial Monitor e solo dopo decido la logica del progetto.

Dopo il collegamento, il vero salto di qualità arriva con la taratura: è lì che un sensore mediocre smette di sembrare casuale e diventa affidabile.

Taratura e problemi tipici che vale la pena riconoscere subito

Con i sensori riflettivi la taratura conta più di quanto si pensi. Il colore della superficie, l’altezza del modulo, la luce della stanza e perfino il materiale del pavimento cambiano la risposta. Su un TCRT5000, per esempio, andare troppo lontano dal punto di lavoro ideale è un errore facile: oltre pochi millimetri il segnale si indebolisce rapidamente, quindi non ha senso montarlo come se fosse un sensore da distanza media.

La mia sequenza di taratura, quando voglio evitare correzioni infinite, è semplice: leggo il valore su sfondo chiaro, poi su sfondo scuro, poi imposto una soglia iniziale a metà tra i due, e infine verifico tutto con la meccanica già montata. Se il progetto cambia anche solo di pochi millimetri rispetto al banco prova, la lettura può cambiare parecchio. È noioso, ma è il punto in cui si vince o si perde la stabilità del sistema.

Quando il segnale è pulito, la domanda successiva diventa più interessante: quale modulo ha davvero senso per il progetto che hai in mente?

Quale modulo conviene davvero per il tuo progetto

Qui la scelta giusta dipende dal problema, non dal nome generico del componente. Io ragiono sempre in termini di distanza, tipo di superficie e complessità del segnale. Se mi serve distinguere una linea nera da un fondo chiaro, scelgo un riflettivo. Se devo ricevere comandi da un telecomando, scelgo un ricevitore demodulato. Se mi serve una distanza di lavoro più ampia, spesso l’IR riflettente non è la strada migliore e conviene guardare a ultrasuoni o ToF.

Questa distinzione sembra banale, ma evita acquisti sbagliati. Molti principianti comprano un modulo IR economico aspettandosi un sensore “universale”, poi scoprono che legge bene solo a pochi millimetri oppure che non può decodificare un telecomando perché non è il tipo giusto di ricevitore. Se vuoi un progetto pulito, la regola è questa: prima definisci il compito, poi scegli il sensore.

La scelta più robusta per partire senza rifare tutto due volte

Se devo ridurre tutto a una regola pratica, direi questo: per i progetti con Arduino i sensori IR funzionano bene quando il problema è chiaro e il range è breve. Il riflettivo è perfetto per linee, passaggi e conteggi ravvicinati; il ricevitore demodulato è la soluzione giusta per i telecomandi; la lettura analogica ha senso quando vuoi una taratura fine, mentre l’uscita digitale è più rapida se ti basta una soglia netta.

• Per una linea o un bordo, parto da un sensore riflettivo.
• Per un telecomando, uso un ricevitore IR demodulato, non un modulo generico.
• Per una soglia precisa, preferisco leggere l’analogico e decidere io il limite.
• Per risultati stabili, monto il sensore nella posizione finale prima di fissare la soglia.
• Per distanze più ampie, cambio tecnologia invece di forzare un sensore IR oltre il suo campo utile.

Io, prima di considerare chiuso il lavoro, guardo sempre il valore grezzo in Serial Monitor per qualche minuto: se il segnale non è stabile lì, il problema non è il codice ma la fisica del montaggio. È una verifica semplice, ma risparmia molto tempo e rende il progetto più affidabile già dalla prima prova.
