Z wobble nella stampa 3D - come riconoscerlo e risolverlo

Il cosiddetto z wobble è uno dei difetti più frustranti della stampa 3D: la superficie sembra “muoversi” in verticale anche quando il modello è corretto. In questa guida spiego come riconoscere le bande verticali e le ondulazioni, come distinguerle da ringing, seam ed errori di estrusione, e soprattutto come intervenire sull’asse Z senza cambiare pezzi a caso. L’obiettivo è arrivare a una diagnosi pratica, utile su una macchina semplice come su una stampante più evoluta con doppia Z o guide lineari.

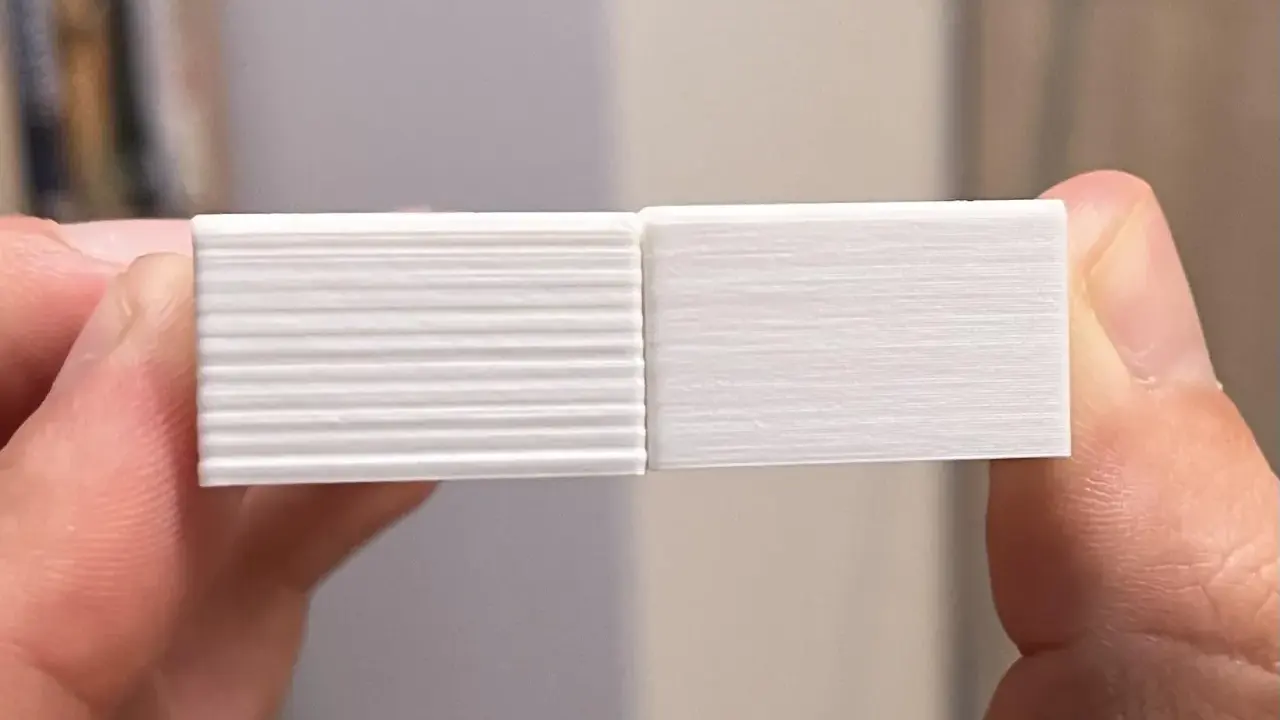

Come riconoscere le bande verticali e non confonderle con altri difetti

Quando osservo una stampa con striature verticali, parto sempre da una domanda semplice: il difetto è periodico oppure no? Se le ondulazioni si ripetono con lo stesso passo lungo tutta l’altezza, il sospetto cade quasi sempre sull’insieme vite guida, giunto, dado e carrello Z. Se invece il segno compare solo vicino agli spigoli o ai cambi di velocità, la causa è più probabilmente dinamica.

Il dettaglio che uso di più è proprio la periodicità. Se il difetto si presenta a distanza costante, con molta probabilità sto guardando un problema meccanico. Se invece cambia faccia, altezza o intensità senza un ritmo preciso, prima di toccare l’asse Z controllo il resto della catena. Da qui il passo naturale è capire quale componente, tra quelli meccanici, sta davvero creando l’ondulazione.

Perché nasce davvero questo difetto sull’asse Z

Il problema non è quasi mai “la stampa” in senso astratto: è la somma di piccoli vincoli che costringono il carrello a muoversi fuori asse. In pratica, l’asse Z dovrebbe salire in modo lineare e silenzioso; quando qualcosa lo spinge lateralmente o lo blocca a tratti, la parete esterna registra quel movimento in forma di striatura.

• Vite guida piegata - anche una deviazione piccola basta a trasformare il moto in un’oscillazione visibile sulle pareti alte.
• Giunto troppo rigido o montato male - se il motore e la vite non sono coassiali, il giunto smette di essere un collegamento elastico e diventa una leva.
• Dado trapezoidale troppo serrato - quando il dado lavora in tensione, il carrello si muove a scatti invece di scorrere libero.
• Carrello o guida che grattano - ruote eccentriche troppo strette, pattini sporchi o guide montate in torsione creano un punto duro ogni giro o ogni tratto di corsa.
• Doppio Z fuori sincronizzazione - se i due lati della struttura non salgono allo stesso modo, l’asse si inclina e la faccia della stampa mostra il problema prima delle altre.
• Vibrazioni e accelerazioni - raramente sono la causa unica, ma possono amplificare un difetto già presente e renderlo molto più visibile.

Qui mi piace essere netto: il pezzo sospetto non è sempre la vite, spesso è il modo in cui la vite viene forzata a lavorare. Quando la catena meccanica è sana, il moto verticale resta pulito; quando uno degli elementi “tira” di lato, il difetto compare con una regolarità quasi didattica. Per questo la diagnosi fatta bene vale più di un ricambio comprato in fretta.

Il passo successivo è trasformare questa intuizione in una verifica semplice e ripetibile, senza andare a tentativi.

Come diagnosticarlo senza cambiare pezzi a caso

Io faccio sempre partire il controllo da una stampa di prova semplice: una torre alta almeno 80-100 mm, con layer da 0,20 mm e velocità moderata, intorno ai 40-60 mm/s. Un modello troppo complesso confonde la lettura; qui invece voglio vedere la firma del difetto, non le distrazioni del pezzo.

1. Guarda la periodicità - misura la distanza tra le bande. Se torna con un intervallo costante, il sospetto meccanico diventa forte.
2. Confronta con il passo della vite - sulle viti T8 più comuni, un ciclo completo può corrispondere a circa 8 mm di avanzamento: se il difetto segue quel ritmo, l’asse Z merita attenzione immediata.
3. Muovi l’asse a mano - a stampante spenta, il carrello deve scorrere senza impuntamenti evidenti. Qualsiasi punto duro è un indizio serio.
4. Controlla il giunto - se il collegamento tra motore e vite comprime o tira lateralmente la vite, stai introducendo il problema invece di risolverlo.
5. Verifica il dado e il supporto - un dado trapezoidale troppo stretto o troppo vincolato può trasformare una corsa lineare in una sequenza di micro-resistenze.
6. Esamina il doppio lato - su macchine con due viti Z, controllo sempre che entrambi i lati siano alla stessa altezza e senza gioco laterale visibile.

Quando il difetto compare sempre alla stessa quota, il test più utile non è “stampare più lento”, ma capire se la meccanica ripete lo stesso errore ad ogni giro della vite o ad ogni tratto della corsa. Se sì, il problema è quasi certamente strutturale. Se no, conviene spostare l’attenzione su estrusione, cucitura e vibrazioni del modello.

Una diagnosi così evita l’errore più comune: sostituire tutto quando bastava liberare o riallineare un solo punto della catena.

Le correzioni che funzionano davvero

Le soluzioni efficaci non sono molte, ma vanno fatte nell’ordine giusto. Nei manuali di manutenzione di Prusa la lubrificazione delle viti Z rientra nella routine periodica, e ha senso: una vite sporca o secca non lavora mai in modo perfettamente lineare. Il resto dipende da come è costruita la macchina, ma la logica resta la stessa.

• Pulizia e lubrificazione corretta - rimuovo polvere e residui dalla vite guida e applico poco grasso adatto al sistema; troppo lubrificante non aiuta, anzi trattiene sporco.
• Allineamento del giunto - il collegamento tra motore e vite non deve diventare una molla né una pinza. Se il motore forza la vite, il difetto resta.
• Libertà del dado - il dado trapezoidale deve guidare, non bloccare. Se il supporto lo comprime, lo alleggerisco finché la corsa torna fluida.
• Corretto serraggio delle guide - ruote eccentriche, pattini o carrelli troppo stretti creano attrito ciclico; li regolo solo quanto basta per eliminare il gioco.
• Squadratura del telaio - se la struttura non è in squadra, il difetto può sembrare un problema di Z anche quando nasce da una torsione del montante.
• Sincronizzazione del doppio Z - su macchine con due motori, riallineo i lati prima di cercare altrove.
• Sostituzione della vite se è piegata - qui non mi faccio illusioni: se il componente è realmente fuori asse, pulizia e regolazione aiutano poco.

Una cosa che consiglio di non sopravvalutare è la semplice riduzione della velocità. Può attenuare il difetto, ma non lo cura. Se la causa è meccanica, il pezzo migliore è quello che scorre senza carico laterale e senza punti duri, non quello che viene solo “stancato” più lentamente. Questo porta al passaggio successivo: distinguere ciò che appartiene davvero all’asse Z da ciò che lo imita.

Quando il problema non è l’asse Z ma sembra esserlo

Molte stampe sembrano colpite da banding verticale, ma in realtà mostrano un altro difetto che si sovrappone alla superficie. Io lo verifico sempre prima di ordinare ricambi, perché una cucitura marcata o un flusso instabile possono imitare molto bene un problema dell’asse Z.

• Cucitura del layer - se la linea compare sempre nella stessa posizione del perimetro, il sospetto si sposta sul punto di start/stop dell’estrusione.
• Flusso non costante - un ugello parzialmente ostruito, una retrazione aggressiva o un filamento irregolare producono cambi di texture che sembrano bande.
• Ringing e vibrazione - se il difetto è più evidente vicino agli angoli o alle variazioni di direzione, lavoro su accelerazione, jerk, tensione cinghie e, se presente, input shaping.
• Geometria del modello - pareti sottili, cambi di sezione e superfici molto alte rendono più visibili difetti che su un cubo basso passerebbero quasi inosservati.
• Raffreddamento e temperatura - quando il materiale raffredda in modo disomogeneo, la superficie può mostrare striature che non nascono dal movimento verticale.

Il criterio che uso è semplice: se il segno segue il percorso del perimetro, guardo slicer ed estrusione; se segue un’altezza costante, guardo la meccanica; se segue gli spigoli, guardo la dinamica del movimento. Questa distinzione sembra banale, ma è quella che fa risparmiare più tempo e più tentativi inutili. A questo punto resta un ultimo filtro: capire se la correzione che hai fatto regge davvero nella stampa reale.

La prova finale che faccio prima di dire che il difetto è risolto

Quando credo di aver trovato la causa, non mi accontento di una sola prova. Stampare un cubo perfetto non basta: voglio vedere se la soluzione resiste su un pezzo più alto, su un materiale diverso e su una durata di stampa che assomigli a un uso reale.

• Ripeto la stessa stampa con le stesse impostazioni e verifico se le bande tornano alla stessa quota.
• Controllo il pezzo sotto luce laterale, perché molte ondulazioni si vedono meglio di lato che frontalmente.
• Provo almeno un modello con geometria diversa, così non mi illudo che il merito sia del solo modello di test.
• Se la macchina ha doppio Z, verifico che il lato opposto non abbia ripreso gioco dopo la regolazione.
• Se il difetto sparisce a freddo ma ritorna a caldo, considero anche la dilatazione del telaio e la tensione meccanica introdotta dalla temperatura.

La regola pratica che seguo è questa: una correzione è davvero buona solo se sopravvive a più stampe, più altezze e almeno un materiale che mette un po’ più sotto sforzo la macchina. Se il difetto si attenua ma non sparisce, non lo considero chiuso; in una stampante 3D le bande verticali raramente cedono a una sola mossa. La soluzione solida è quella che regge quando l’asse Z torna a lavorare da guida, non da molla.
