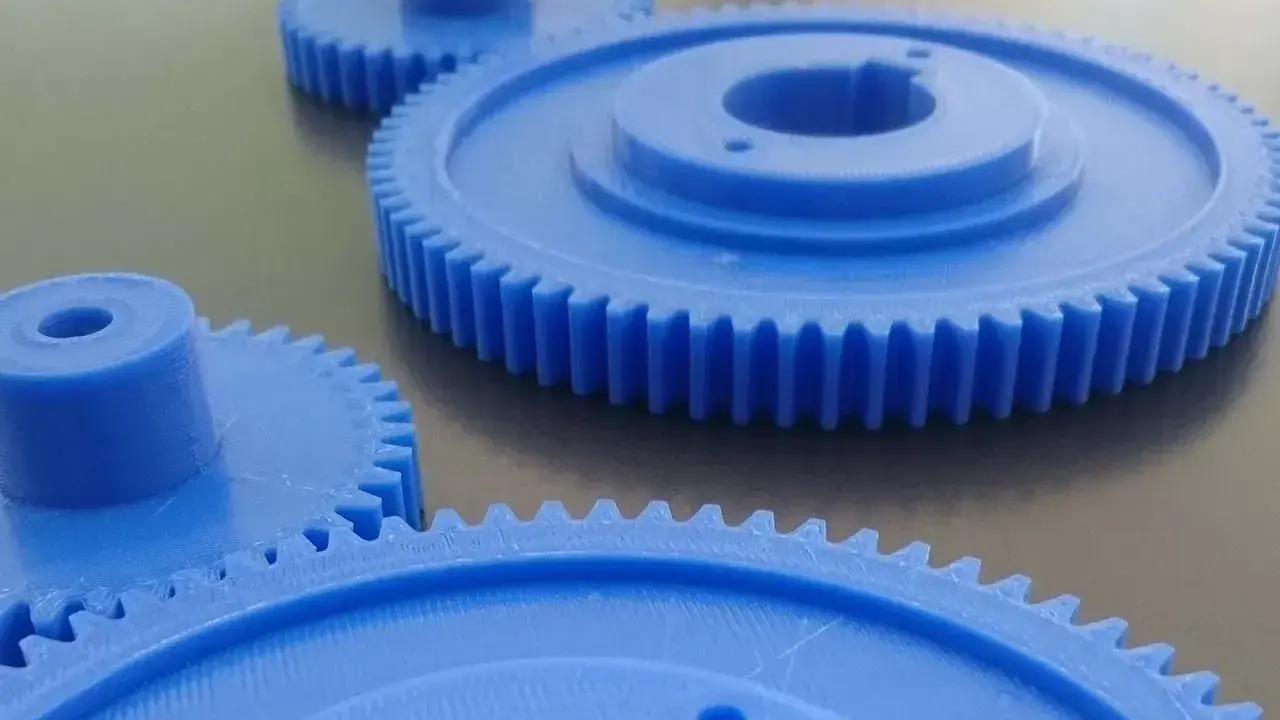

I disegni di ingranaggi da stampare servono a tre cose molto diverse: controllare una geometria, costruire un pezzo che funzioni davvero oppure preparare un modello da modificare in CAD. In questo articolo separo questi casi, chiarisco quali formati hanno senso e mostro quali quote tecniche non possono mancare quando l’obiettivo è una stampa pulita e un ingranamento corretto. Così eviti di partire dal file sbagliato e risparmi il classico giro di prove inutili.
In breve, il file giusto conta quanto il profilo del dente
- Un PDF è utile per consultare o stampare una tavola, ma non basta per correggere la geometria.
- Se devo modificare il pezzo, io preferisco un file STEP; se devo stampare subito, scelgo spesso STL.
- Per una coppia che ingrania bene, il modulo deve coincidere e l’angolo di pressione va verificato, di solito 20°.
- Per la stampa 3D, i denti diritti sono il punto di partenza più semplice; gli elicoidali servono quando conta di più la silenziosità.
- Un ingranaggio funzionale richiede sempre interasse, foro, gioco e materiale controllati insieme, non uno alla volta.
Dal foglio al pezzo, la differenza è tutta qui
Quando parlo di disegni di ingranaggi da stampare, io distinguo subito tra tre livelli. Il primo è il disegno su carta o in PDF, utile per leggere quote, confrontare proporzioni e spiegare il progetto. Il secondo è il modello CAD modificabile, che mi permette di cambiare foro, mozzo, larghezza o interasse senza ricominciare da zero. Il terzo è il file già pronto per la stampante 3D, pensato per uscire subito come pezzo fisico.
Il punto è semplice: un disegno bello non è automaticamente un disegno utilizzabile. Se il pezzo deve solo essere mostrato, una sagoma pulita può bastare. Se invece deve trasmettere moto, il profilo ad evolvente, cioè la curva standard dei denti, diventa decisivo perché garantisce un ingranamento progressivo e regolare.
- Per una scheda tecnica o scolastica basta spesso una tavola ben quotata.
- Per un taglio laser o una sagoma piatta serve soprattutto un contorno preciso in 2D.
- Per la stampa 3D funzionale serve un modello coerente con modulo, interasse e tolleranze.
Io parto sempre da questa domanda: il pezzo deve essere solo visto, oppure deve lavorare? Da qui in poi la scelta del formato diventa molto più chiara, perché è il file che decide quanto potrai intervenire sul progetto.
Il formato giusto evita metà degli errori
Molti cercano un file “da stampare” e finiscono con un formato che non corrisponde al loro uso reale. In pratica, i formati non sono equivalenti: ognuno ha un compito preciso. Se scegli bene all’inizio, eviti conversioni inutili e perdi meno tempo a correggere geometrie già degradate.
| Formato | Quando lo uso | Vantaggio | Limite |
|---|---|---|---|
| Consultazione, stampa su carta, controllo visivo | Si legge facilmente e mantiene la tavola pulita | Non è comodo se devo modificare il modello | |
| DXF | Taglio laser, contorni 2D, import in CAD 2D | Ottimo per profili piatti e lavorazioni su lastra | Non porta con sé tutta l’informazione 3D |
| STEP | Modifica parametrica, passaggio tra software CAD | È il formato che preferisco quando devo ritoccare davvero il pezzo | Va comunque ripulito o adattato al flusso di lavoro |
| STL | Stampa 3D diretta | È semplice da mandare in slicer | È triangolato, quindi poco comodo se devo cambiare quote o foro |
| SVG | Grafica vettoriale e sagome semplici | Leggero e pratico per contorni bidimensionali | Non sostituisce un CAD meccanico |
Se devo cambiare il foro, aggiungere un mozzo o correggere la larghezza, io mi muovo quasi sempre da uno STEP. Se invece il pezzo è già definito e deve solo essere stampato, lo STL va bene, purché la mesh sia pulita. Quando il formato è giusto, la domanda successiva è un’altra: quali ingranaggi conviene davvero stampare?
Quali tipi di ingranaggio conviene stampare
Non tutti gli ingranaggi si comportano allo stesso modo in stampa 3D. Alcuni sono più indulgenti, altri richiedono tolleranze più strette, altri ancora diventano sensati solo se il progetto lo giustifica davvero. Io, per i prototipi, comincio sempre dal tipo più semplice che soddisfa la funzione.
| Tipo | Quando lo scelgo | Perché funziona bene | Attenzione |
|---|---|---|---|
| Denti diritti | Prototipi, riduzioni semplici, hobby | Sono i più facili da disegnare, controllare e stampare | Più rumorosi degli elicoidali |
| Elicoidali | Quando mi serve più silenziosità e un contatto più graduale | L’ingranamento è più morbido e continuo | La geometria è più delicata e il pezzo va pensato con più attenzione |
| Conici | Quando gli assi si incontrano | Servono a cambiare direzione al moto | La stampa richiede più cura su orientamento e precisione |
| Cremagliera | Quando voglio trasformare rotazione in traslazione | È utile nei banchi prova e in molte soluzioni lineari | Il supporto e la planarità del pezzo contano moltissimo |
Per me la regola pratica è questa: denti diritti per partire, elicoidali solo quando servono davvero. In un progetto piccolo, scegliere il tipo sbagliato pesa più della finitura estetica. Una volta deciso il tipo, però, bisogna passare alle quote che fanno funzionare la coppia.
I parametri che devono combaciare davvero
Qui si gioca la partita vera. Un ingranaggio stampato può sembrare corretto a occhio e fallire appena entra in contatto con il suo compagno. Per questo io controllo sempre alcune grandezze base prima ancora di esportare il file finale.
Le più importanti sono il numero di denti, il modulo, il diametro primitivo, l’angolo di pressione e l’interasse, cioè la distanza tra gli assi dei due ingranaggi. Per le ruote cilindriche a denti diritti la relazione base è semplice: d = m × z, dove d è il diametro primitivo, m il modulo e z il numero di denti. Se due ruote devono ingranare, il modulo deve essere identico.
| Parametro | Perché conta | Errore tipico |
|---|---|---|
| Modulo | Determina la dimensione del dente e il passo | Mescolare moduli diversi nella stessa coppia |
| Numero di denti | Definisce il rapporto di trasmissione | Scegliere i denti senza ragionare sul rapporto finale |
| Angolo di pressione | Influenza il modo in cui i denti si toccano e scorrono | Cambiare profilo senza verificare la compatibilità |
| Interasse | Decide se la coppia lavora senza sforzi inutili | Disegnare “a occhio” e poi forzare il montaggio |
| Gioco tra i denti | Evita attriti e blocchi dopo la stampa | Disegnare tutto troppo stretto |
Nella pratica, l’angolo di pressione più comune è 20°, e io lo tratto come il valore di partenza salvo esigenze particolari. Anche l’interasse va verificato con attenzione, perché basta poco per trasformare una coppia silenziosa in una coppia che gratta. Capito il tipo di ingranaggio e le quote, si passa alla parte più concreta: come preparo il modello per la stampa 3D senza rovinare i denti.
Come preparo un modello per la stampa 3D senza rovinare i denti
Se devo stampare davvero, non mi fermo mai alla forma esterna. Guardo orientamento, materiale, risoluzione del file e tolleranze, perché il primo strato e la direzione delle linee di stampa possono cambiare parecchio il risultato finale.
- Parto da un modello parametrico, così posso ritoccare modulo, foro e larghezza senza rifare tutto.
- Controllo il gioco tra i denti e aggiungo margine, soprattutto se stampo in FDM.
- Scelgo l’orientamento pensando alla geometria del dente, non solo alla comodità sul piatto.
- Uso layer da 0,12 a 0,20 mm come base di partenza per non perdere troppa definizione sui profili piccoli.
- Stampo prima una prova corta, anche solo una porzione di corona o due ruote piccole, e solo dopo passo al pezzo completo.
| Processo | Quando lo scelgo | Punti forti | Limiti |
|---|---|---|---|
| FDM | Prototipi, pezzi economici, verifiche rapide | Facile da usare e molto diffuso | Richiede compensazioni sul gioco e buona taratura |
| Resina | Denti piccoli, dettagli fini, geometrie molto pulite | Alta definizione | Più fragile sotto carico e meno adatta a sollecitazioni continue |
| SLS o MJF | Pezzi funzionali e lotti piccoli con maggiore resistenza | Buona robustezza e libertà geometrica | Costi più alti e accessibilità minore |
Io, per una prova rapida, parto quasi sempre da FDM e poi valuto se salire di livello. La resina la uso quando mi servono denti più puliti, ma non la considero la mia prima scelta se il pezzo deve reggere urti o carichi ripetuti. Una volta impostata bene la stampa, restano però gli errori classici, quelli che fanno perdere tempo anche a chi sa disegnare bene.
Gli errori che rovinano il risultato più spesso
Qui vedo scivoloni ricorrenti, e quasi sempre non dipendono dalla stampante ma dal progetto. Il difetto più comune è trattare l’ingranaggio come una forma decorativa, quando invece è un componente meccanico con relazioni precise tra denti, assi e carico.
- Confondere modulo e passo, che porta a coppie incompatibili.
- Ridurre il modello dopo l’esportazione, senza ricalcolare l’interasse.
- Dimenticare il gioco, soprattutto con FDM, dove il materiale e l’estrusione “chiudono” le tolleranze.
- Usare denti troppo sottili, che si consumano o si spezzano molto in fretta.
- Esportare una mesh troppo grossolana, che rende il profilo del dente approssimativo.
- Ignorare l’effetto del primo strato, che può alterare la base dei denti e il contatto iniziale.
- Stampare un pezzo estetico come se fosse un pezzo funzionale, senza distinguere la finitura dalla resistenza reale.
Il problema non è solo che il pezzo non gira. A volte gira, ma gira male, con attrito, rumore o usura precoce. E quando un ingranaggio piccolo sbaglia di pochi decimi, il difetto si amplifica subito nel movimento. Per questo io chiudo sempre con una verifica finale molto semplice prima di inviare il file alla stampante.
La checklist che uso prima di mandare in stampa una coppia di ingranaggi
Se devo essere rapido ma rigoroso, controllo sempre gli stessi punti. Non mi interessa avere il modello più complesso del mondo, mi interessa avere una coppia che si accoppi senza sorprese e che mi dica subito se il progetto è sano.
- Stesso modulo per entrambi gli ingranaggi.
- Angolo di pressione coerente, di solito 20°.
- Interasse verificato con il rapporto di trasmissione corretto.
- Foro, mozzo e spessore compatibili con l’albero o il supporto.
- Gioco sufficiente per il processo di stampa scelto.
- Formato adatto alla fase di lavoro, STEP per modificare, STL per stampare, DXF o PDF per consultare.
- Una prova piccola prima del pezzo definitivo.
Se vuoi arrivare a un risultato davvero utile, la strada più solida è questa: disegno parametrico, coppia con quote coerenti, prova ridotta e solo dopo stampa finale. Nei piccoli meccanismi la differenza la fanno poche cose, ma vanno fatte bene: geometria giusta, margine giusto e file giusto.
